Сведения о средстве измерений: 92638-24 Амперметры

Номер по Госреестру СИ: 92638-24
92638-24 Амперметры
(А72 ТЕ)

Назначение средства измерений:
Амперметры А72 ТЕ (далее - амперметры) предназначены для измерения силы тока в цепях переменного тока.

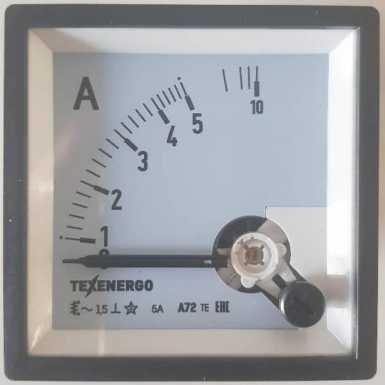

Внешний вид. Амперметры, http://oei-analitika.ru рисунок № 1

Внешний вид.
Амперметры
Рисунок № 1

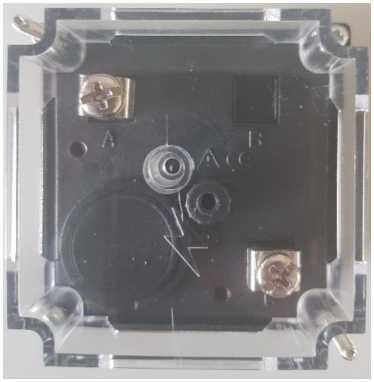

Внешний вид. Амперметры, http://oei-analitika.ru рисунок № 2

Внешний вид.
Амперметры
Рисунок № 2

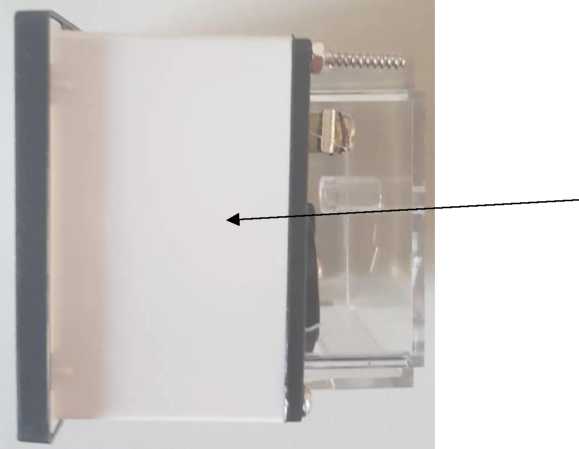

Внешний вид. Амперметры, http://oei-analitika.ru рисунок № 3

Внешний вид.
Амперметры
Рисунок № 3

Общие сведения

Дата публикации - 20.07.2024
Срок свидетельства - 18.07.2029
Номер записи - 194496
ID в реестре СИ - 1417735
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - YUEQING BOSEN IMPORT &EXPORT CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

P_6 Кол-во типов СИ по областям измерений, производителям и странам

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1684 от 2024.07.18 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Амперметры (А72 ТЕ)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений YUEQING BOSEN IMPORT &EXPORT CO., LTD

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
92638-24 18.07.2029	Амперметры, А72 ТЕ YUEQING BOSEN IMPORT &EXPORT CO., LTD (КИТАЙ )	ОТ МП	2 года
92639-24 18.07.2029	Вольтметры, В72 ТЕ YUEQING BOSEN IMPORT &EXPORT CO., LTD (КИТАЙ )	ОТ МП	2 года
92640-24 18.07.2029	Вольтметры, Э8030-М1 ТЕ YUEQING BOSEN IMPORT &EXPORT CO., LTD (КИТАЙ )	ОТ МП	2 года

MI_14 Надежность СИ (по типам СИ и поверкам)

Стоимость 200 руб. или по подписке

Кто поверяет Амперметры (А72 ТЕ)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические

Стоимость поверки Амперметры (А72 ТЕ)

Организация, регион	Стоимость, руб	Средняя стоимость

Знак утверждения типа

наносится методом наклейки на корпус амперметра и на титульный лист паспорта типографским.

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в паспорте.

Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10^-8 до 100 А в диапазоне частот 1-10^-1 до 1 •IO⁶ Гц»;

Стандарт предприятия. Амперметры А72 ТЕ.

Правообладатель

YUEQING BOSEN IMPORT &EXPORT CO.,LTD, Китай

Адрес: ZHIGUANG VILLAGE, LIUSHI TOWN, YUEQING, ZHEJIANG, CHINA

Изготовитель

YUEQING BOSEN IMPORT &EXPORT CO.,LTD, Китай
Адрес: ZHIGUANG VILLAGE, LIUSHI TOWN, YUEQING, ZHEJIANG, CHINA

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)
Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru

Правообладатель

YUEQING BOSEN IMPORT &EXPORT CO.,LTD, Китай
Адрес: ZHIGUANG VILLAGE, LIUSHI TOWN, YUEQING, ZHEJIANG, CHINA

Амперметры являются приборами электромагнитной системы и состоят из электроизолированного пластмассового корпуса с токопроводящими стержнями, лицевой крышки и измерительного механизма. Измерительный механизм состоит из скрепляющей обоймы, на которой установлена катушка и шкала, подвижная часть которой состоит из оси, сердечника и стрелки. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через катушку, с подвижной частью.

На корпус амперметров наносится информация, позволяющая однозначно идентифицировать каждый экземпляр: заводской номер в виде буквенно-цифрового обозначения в виде наклейки, дата изготовления, наименование производителя, диапазон измерения, класс точности и тип включения.

Защита от несанкционированного доступа предусмотрена разрушаемой пломбой в виде наклейки.

Маркировка наносится на боковую сторону корпуса амперметра. Общий вид амперметров, места нанесения маркировки, заводского номера, знака утверждения типа и пломбы представлены на рисунке 2, 3.

Обозначение амперметров представлено на рисунке 1.

А72 ТЕ - I

Наименование серии

Диапазон тока трансформатора (при трансформаторного включения)

Диапазон тока амперметра

Рисунок 1 - Обозначение амперметров

Внешний вид. Амперметры (А72 ТЕ), http://oei-analitika.ru

Места нанесения маркировки, заводского номера, пломб и знака утверждения типа

Рисунок 2 - Общий вид амперметров

A72-6005

Амперметр A72 ТЕ

Диапазон измерения; 600/5 А

Частота; 50Гц

Класс ТОЧНОСТИ: 1,5

Включение; с трансформатором тока

ПгшгйведА10. Ювшнг Бйаен импйрт акй Эксларт ко. лтд КНР

Hade by. nJEQlNC BOSENI HPOPI fiEXPDRT CQ.LTT]., PRC

iOO • Гч I’a"

!о

[Н[

•fM io 'СО :|цС'

Рисунок 3 - Пример маркировки амперметров

Таблица 6 - Комплектность

Наименование	Обозначение	Количество, шт./экз.
Амперметр	А72 ТЕ	1
Паспорт. Руководство по эксплуатации	-	1
Набор крепежа	-	1

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений силы переменного тока, А - для амперметров непосредственного включения, А - для амперметров трансформаторного включения на вторичной обмотке, А при силе переменного тока на первичной обмотке, А:	от 0 до 5; от 0 до 10 от 0 до 5 от 0 до 15; от 0 до 20; от 0 до 30; от 0 до 40; от 0 до 50; от 0 до 100; от 0 до 200; от 0 до 250; от 0 до 300; от 0 до 400; от 0 до 600; от 0 до 1000; от 0 до 1500; от 0 до 2000
Пределы допускаемой основной приведенной к диапазону измерений погрешности силы переменного тока, %:	±1,5
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений в пределах рабочих условий измерений на каждые 10 °С изменения температуры, %	±0,75
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной влиянием внешнего однородного постоянного магнитного поля с напряженность 400 А/м при самом неблагоприятном направлении магнитного поля окружающей среды, %	±1,5
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной изменением влажности окружающей среды от нормальных условий измерений в пределах рабочих условий измерений, %	±1,5

Таблица 3 - Основные технические характеристики

Характеристика	Значение
Потребляемая мощность, В^А, не более	2,5
Номинальная частота, Г ц	50±1
Габаритные размеры (ШхДхВ), мм, не более	72х72х70
Масса, кг	0,25
Нормальные условия измерения: - температура окружающей среды, °С - относительная влажность, %, не более	от +20 до +30 от 30 до 80
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более	от -20 до +40 95
