Номер по Госреестру СИ: 92639-24
92639-24 Вольтметры
(В72 ТЕ)
Назначение средства измерений:
Вольтметры В72 ТЕ (далее - вольтметры) предназначены для напряжения в цепях переменного тока.

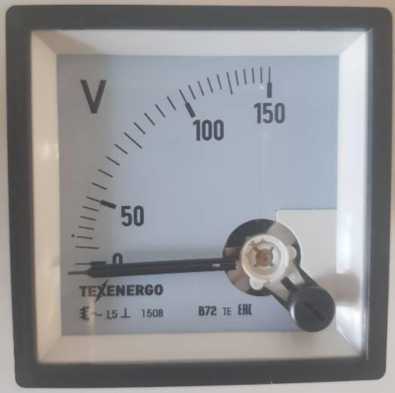

Внешний вид.
Вольтметры
Рисунок № 1

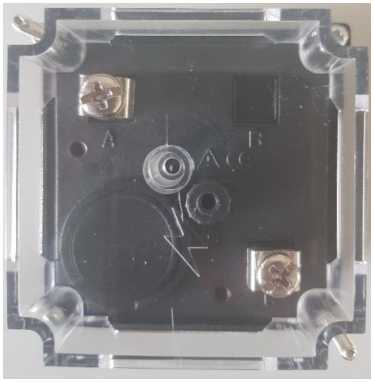

Внешний вид.
Вольтметры
Рисунок № 2

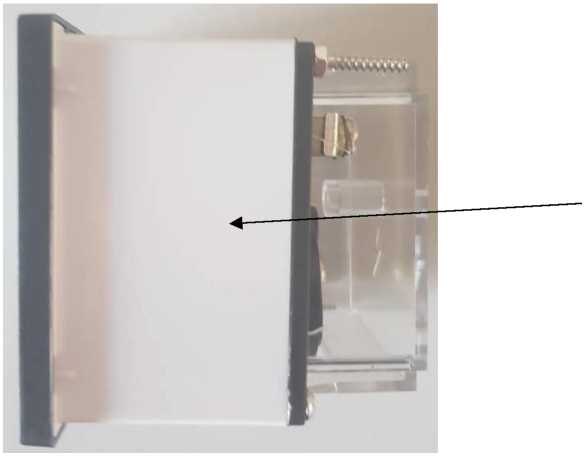

Внешний вид.
Вольтметры
Рисунок № 3
Общие сведения
Дата публикации - 20.07.2024
Срок свидетельства - 18.07.2029
Номер записи - 194497
ID в реестре СИ - 1417737
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - YUEQING BOSEN IMPORT &EXPORT CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1684 от 2024.07.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Вольтметры (В72 ТЕ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений YUEQING BOSEN IMPORT &EXPORT CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92638-24 18.07.2029 |
Амперметры, А72 ТЕ YUEQING BOSEN IMPORT &EXPORT CO., LTD (КИТАЙ ) |
ОТ МП |
2 года |
|
92639-24 18.07.2029 |
Вольтметры, В72 ТЕ YUEQING BOSEN IMPORT &EXPORT CO., LTD (КИТАЙ ) |
ОТ МП |
2 года |
|
92640-24 18.07.2029 |
Вольтметры, Э8030-М1 ТЕ YUEQING BOSEN IMPORT &EXPORT CO., LTD (КИТАЙ ) |
ОТ МП |
2 года |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Вольтметры (В72 ТЕ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Вольтметры (В72 ТЕ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится методом наклейки на корпус амперметра и на титульный лист паспорта типографским.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10-1 до 2^109 Гц»;
Стандарт предприятия. Вольтметры В72 ТЕ.
ПравообладательYUEQING BOSEN IMPORT &EXPORT CO.,LTD, Китай
Адрес: ZHIGUANG VILLAGE, LIUSHI TOWN, YUEQING, ZHEJIANG, CHINA
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Вольтметры являются приборами электромагнитной системы и состоят из электроизолированного пластмассового корпуса с токопроводящими стержнями, лицевой крышки и измерительного механизма. Измерительный механизм состоит из скрепляющей обоймы, на которой установлена катушка и шкала, подвижная часть которой состоит из оси, сердечника и стрелки. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через катушку, с подвижной частью.
На корпус вольтметров наносится информация, позволяющая однозначно идентифицировать каждый экземпляр: заводской номер в виде буквенно-цифрового обозначения в виде наклейки, дата изготовления, наименование производителя, диапазон измерения, класс точности и тип включения.
Защита от несанкционированного доступа предусмотрена разрушаемой пломбой в виде наклейки.
Заводской номер наносится на боковую сторону корпуса вольтметра. Общий вид вольтметров, места нанесения маркировки, заводского номера, знака утверждения типа и пломбы представлены на рисунке 2, 3.
Обозначение вольтметров представлено на рисунке 1.
В72 ТЕ - I
Наименование серии
Диапазон напряжения
Рисунок 1 - Обозначение вольтметров
Места нанесения
маркировки, заводского номера, пломб и знака утверждения типа
Рисунок 2 - Общий вид Вольтметров
Диапазон измерения: 450В
Частота: 5ОГц
Класс ТОЧНОСТИ: 1,5
Включение:непосредственное
ПрспзЕВДЕна: Юастг БоэЕнМпортандЭсикцгКо. ЛтцКИР
HadBby: ItlEqMSfiCSENIWORTfiCHPQRrCQ.LJD.PnC
im
■са
•о
!гч io -со
Рисунок 3 - Пример маркировки Вольтметров
Таблица 6 -
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Вольтметр |
В72 ТЕ |
1 |
|
Паспорт. Руководство по эксплуатации |
- |
1 |
|
Набор крепежа |
- |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока, В: - непосредственного включения |
от 0 до 150; от 0 до 300; от 0 до 450; от 0 до 600 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности напряжения переменного тока, %: |
±1,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений в пределах рабочих условий измерений на каждые 10 °С изменения температуры, % |
±0,75 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной влиянием внешнего однородного постоянного магнитного поля с напряженность 400 А/м при самом неблагоприятном направлении магнитного поля окружающей среды, % |
±1,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной изменением влажности окружающей среды от нормальных условий измерений в пределах рабочих условий измерений, % |
±1,5 |
Таблица 3 - Основные технические
|
Характеристика |
Значение |
|
Потребляемая мощность, В^А, не более
|
5 10 |
|
Номинальная частота, Г ц |
50±1 |
|
Габаритные размеры (ШхДхВ), мм, не более |
72х72х70 |
|
Масса, кг |
0,25 |
|
Нормальные условия измерения:
|
от +20 до +30 от 30 до 80 |
|
Рабочие условия измерений:
|
от -20 до +40 95 |
