Номер по Госреестру СИ: 92640-24
92640-24 Вольтметры
(Э8030-М1 ТЕ)
Назначение средства измерений:
Вольтметры Э8030-М1 ТЕ (далее - вольтметры) предназначены для напряжения в цепях переменного тока.
Внешний вид.

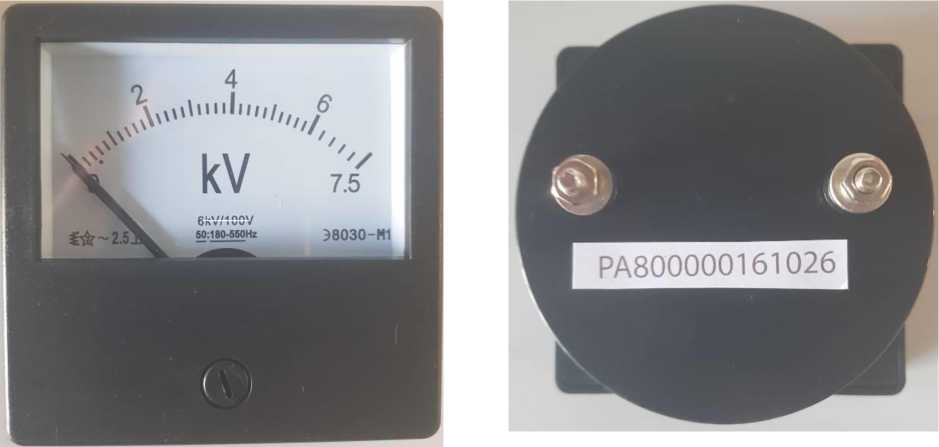

Вольтметры
Рисунок № 1
Внешний вид.

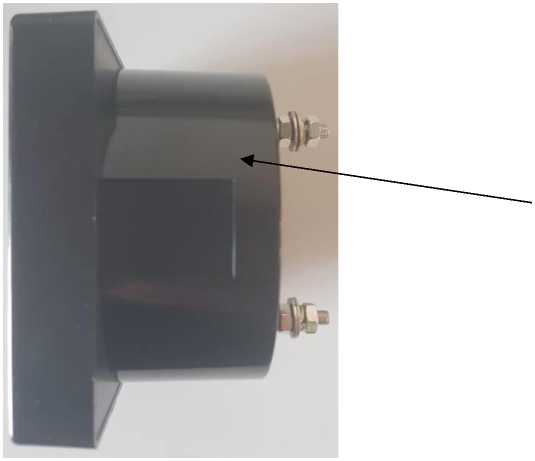

Вольтметры
Рисунок № 2
Общие сведения
Дата публикации - 20.07.2024
Срок свидетельства - 18.07.2029
Номер записи - 194498
ID в реестре СИ - 1417738
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Э8030-М1 500В, Э8030-М1,
Производитель
Изготовитель - YUEQING BOSEN IMPORT &EXPORT CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 6
Выдано извещений - 3
Кол-во периодических поверок - 5
Кол-во средств измерений - 2
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 607 дн.
Приказы РСТ, где упоминается данный тип СИ
№1684 от 2024.07.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Вольтметры (Э8030-М1 ТЕ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений YUEQING BOSEN IMPORT &EXPORT CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92638-24 18.07.2029 |
Амперметры, А72 ТЕ YUEQING BOSEN IMPORT &EXPORT CO., LTD (КИТАЙ ) |
ОТ МП |
2 года |
|
92639-24 18.07.2029 |
Вольтметры, В72 ТЕ YUEQING BOSEN IMPORT &EXPORT CO., LTD (КИТАЙ ) |
ОТ МП |
2 года |
|
92640-24 18.07.2029 |
Вольтметры, Э8030-М1 ТЕ YUEQING BOSEN IMPORT &EXPORT CO., LTD (КИТАЙ ) |
ОТ МП |
2 года |
Отчет «MM_1. Реестр аттестованных методик измерений (МВИ, ФГИС «Аршин»)» предназначен для быстрого просмотра и анализа карточек МВИ: номера в реестре, даты публикации и свидетельства, статус, сведения об аттестующей организации и разработчике, а также ключевые параметры измерений (величина, диапазоны, погрешность). Таблица по умолчанию отсортирована по самым свежим записям и показывает до 3000 строк.
В верхней части доступны гибкие фильтры. Текстовые поля позволяют искать по подстроке в названии методики, назначении и методе измерений. Множественный выбор (multiselect) доступен для аттестующих организаций и их номеров аккредитации, разработчиков, реестровых номеров, разделов реестра, видов измерений и статусов. Отбор можно сузить по году свидетельства, а также по городу аттестующей организации и разработчика. Все фильтры комбинируются между собой.
В таблице клик по номеру в реестре открывает карточку на сайте ФГИС «Аршин». Контактные поля (телефон, e-mail) отображаются при наличии, что упрощает коммуникацию с участниками. Если нужная запись не попала в текущую выборку (из-за лимита строк), уточните фильтры или измените условия отбора — список обновится мгновенно.
Кто поверяет Вольтметры (Э8030-М1 ТЕ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ВЛАДИМИРСКИЙ ЦСМ" (RA.RU.311222) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ДЦМ МОСК ЖД ОАО «РЖД» (RA.RU.310555) | 3 | 3 | 0 | 3 | 3 | 0 | 0 | 0 | ||
| АКЦИОНЕРНОЕ ОБЩЕСТВО "БРЯНСКИЙ ЭЛЕКТРОМЕХАНИЧЕСКИЙ ЗАВОД"(АО "БЭМЗ") | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Вольтметры (Э8030-М1 ТЕ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится методом наклейки на корпус амперметра и на титульный лист паспорта типографским.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в паспорте.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10-1 до 2^109 Гц»;
Стандарт предприятия. Вольтметры Э8030-М1 ТЕ.
ПравообладательYUEQING BOSEN IMPORT &EXPORT CO.,LTD, Китай
Адрес: ZHIGUANG VILLAGE, LIUSHI TOWN, YUEQING, ZHEJIANG, CHINA
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адрес места осуществления деятельности: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Вольтметры являются приборами электромагнитной системы и состоят из электроизолированного пластмассового корпуса с токопроводящими стержнями, лицевой крышки и измерительного механизма. Измерительный механизм состоит из скрепляющей обоймы, на которой установлена катушка и шкала, подвижная часть которой состоит из оси, сердечника и стрелки. Принцип действия основан на взаимодействии магнитного поля измеряемого тока, проходящего через катушку, с подвижной частью.
На корпус вольтметров наносится информация, позволяющая однозначно идентифицировать каждый экземпляр: заводской номер в виде буквенно-цифрового обозначения в виде наклейки, дата изготовления, наименование производителя, диапазон измерения, класс точности и тип включения.
Защита от несанкционированного доступа предусмотрена разрушаемой пломбой в виде наклейки.
Заводской номер наносится на боковую сторону корпуса вольтметра. Общий вид вольтметров, места нанесения маркировки, заводского номера, знака утверждения типа и пломбы представлены на рисунке 2, 3.
Обозначение вольтметров представлено на рисунке 1.
Э8030-М1 ТЕ - I
II
Наименование серии
Диапазон напряжения трансформатора (при трансформаторного включения)
Диапазон напряжения вольтметра
Рисунок 1 - Обозначение вольтметров
bkV/iOOV
Места нанесения маркировки, заводского номера, пломб и знака утверждения типа
Рисунок 2 - Общий вид вольтметров
pvesDsoo
Вольтметр Э8030-М1Лиапазоя измерения: SOO В Частота: 50 Гц
Класс ТОЧНОСТИ: г,5 Включение: непосредственное 14™»* я им |№011гВажн1*пртэндд1СТЕргКаЛщ КНР Ibikti)-' ilCIhhi:! Бй££л нПРГ6£>М1!ГСй11й. Ptt
ЕН[|О
;in
Im
jO
![4i
■о
’OQ
lo
Рисунок 3 - Пример маркировки вольтметров
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Вольтметр |
Э8030-М1 ТЕ |
1 |
|
Паспорт. Руководство по эксплуатации |
- |
1 |
|
Набор крепежа |
- |
1 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока, В:
при напряжении переменного тока на первичной обмотке, кВ: |
от 0 до 10; от 0 до 30; от 0 до 50; от 0 до 100; от 0 до 150; от 0 до 250; от 0 до 500; от 0 до 600; от 0 до 750 от 0 до 100 от 0 до 1,75; от 0 до 7,5; от 0 до 12 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности напряжения переменного тока, %: |
±2,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной изменением температуры окружающей среды от нормальных условий измерений в пределах рабочих условий измерений на каждые 10 °С изменения температуры, % |
±1,25 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной влиянием внешнего однородного постоянного магнитного поля с напряженность 400 А/м при самом неблагоприятном направлении магнитного поля окружающей среды, % |
±1,5 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности, вызванной изменением влажности окружающей среды от нормальных условий измерений в пределах рабочих условий измерений, % |
±2,5 |
Таблица 3 - Основные технические
|
Характеристика |
Значение |
|
Потребляемая мощность, В^А, не более
|
5 10 |
|
Номинальная частота, Г ц |
50±1 |
|
Габаритные размеры (ШхДхВ), мм, не более |
80х80х70 |
|
Масса, кг |
0,25 |
|
Нормальные условия измерения:
|
от +20 до +30 от 30 до 80 |
|
Рабочие условия измерений:
|
от -20 до +40 95 |
