Номер по Госреестру СИ: 92935-24
92935-24 Счетчики воды одноструйные универсальные
(УВС)
Назначение средства измерений:
Счётчики воды одноструйные универсальные УВС (далее - счётчики) предназначены для измерений объёма холодной и горячей воды, протекающей в системах холодного и горячего водоснабжения.
Внешний вид.
Счетчики воды одноструйные универсальные
Рисунок № 1
Внешний вид.
Счетчики воды одноструйные универсальные
Рисунок № 2
Внешний вид.
Счетчики воды одноструйные универсальные
Рисунок № 3
Внешний вид.
Счетчики воды одноструйные универсальные
Рисунок № 4
Внешний вид.
Счетчики воды одноструйные универсальные
Рисунок № 5
Внешний вид.
Счетчики воды одноструйные универсальные
Рисунок № 6
Внешний вид.
Счетчики воды одноструйные универсальные
Рисунок № 7
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 21.08.2029
Номер записи - 194733
ID в реестре СИ - 1418212
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УВС 15,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Водомер" (ООО "Водомер")
Страна - РОССИЯ
Населенный пункт - г. Мытищи, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 2297
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1968 от 2024.08.21 ПРИКАЗ_Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Счетчики воды одноструйные универсальные (УВС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Водомер" (ООО "Водомер")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69423-17 23.11.2027 |
Счетчики холодной и горячей воды крыльчатые одноструйные, ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
70359-18 19.02.2028 |
Теплосчетчики, СТ-17У Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
79953-20 02.12.2025 |
Счетчики воды одноструйные универсальные , ОВСУ, ОВСУд Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
80314-20 25.12.2025 |
Теплосчетчики, СТ 20 Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
4 года |
|
82979-21 08.09.2026 |
Счётчики воды одноструйные универсальные цифровые, ВСЦ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
83003-21 15.09.2026 |
Счётчики холодной и горячей воды турбинные, ТВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
86314-22 29.07.2027 |
Счетчики холодной и горячей воды крыльчатые многоструйные, МВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
89041-23 17.05.2028 |
Счетчики воды турбинные, ТВСН Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
90687-23 08.12.2028 |
Счетчики воды турбинные универсальные, ТВСУ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
91756-24 28.03.2029 |
Комплекты термопреобразователей сопротивления платиновых, Pt 500 ВМ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
4 года |
|
92703-24 24.07.2029 |
Счетчики воды ультразвуковые, УЗРВ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
92935-24 21.08.2029 |
Счетчики воды одноструйные универсальные , УВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
92935-24 21.08.2029 |
Счетчики воды одноструйные универсальные , УВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Кто поверяет Счетчики воды одноструйные универсальные (УВС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "СУС" (RA.RU.312520) | 3 | 3 | 0 | 3 | 0 | 0 | 0 | 0 | ||
| ООО "ВОДОМЕР" (RA.RU.312896) | 2294 | 2294 | 2294 | 0 | 0 | 2294 | 2294 | 0 |
Стоимость поверки Счетчики воды одноструйные универсальные (УВС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель счётчика. Заводской номер счётчика состоит из 8 цифр и наносится на лицевую панель счётчика методом лазерной гравировки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 3.
Место нанесения знака утверждения типа
Рисунок 3 - Места расположения заводского номера и знака утверждения типа средств измерений
Метрологические и технические характеристикиПриведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Наименование параметра |
Значение параметра | ||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
|
Диапазон температур измеряемой |
от +5 до +95 |
от +5 до +120 | |||
|
среды счётчиков УВС, °С | |||||
|
- наименьший расход Qmin, м3/ч: | |||||
|
Класс A |
0,06 |
0,10 |
0,14 |
0,24 |
0,30 |
|
Класс B |
0,03 |
0,05 |
0,07 |
0,12 |
0,20 |
|
- переходный расход Qt, м3/ч: | |||||
|
Класс A |
0,15 |
0,25 |
0,35 |
0,60 |
1,0 |
|
Класс B |
0,12 |
0,20 |
0,28 |
0,48 |
0,80 |
|
- номинальный расход Qn, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
|
- наибольший расход Qmax, м3/ч |
3,0 |
5,0 |
7,0 |
12,0 |
20,0 |
|
Порог чувствительности, м3/ч, не более |
0,014 |
0,017 |
0,020 |
0,030 |
0,050 |
|
Пределы допускаемой относительной погрешности измерений объёма воды, %: |
±5 ±2 | ||||
| |||||
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение параметра | ||||
|
Условный диаметр, мм |
15 |
20 |
25 |
32 |
40 |
|
Габаритные размеры, мм: | |||||
|
- длина |
80/110 |
130 |
160/260 |
160/260 |
200/300 |
|
- высота |
68 |
80 |
85 |
120 |
120 |
|
- ширина |
70 |
77 |
77 |
101,5 |
101,5 |
|
Масса, кг, не более |
0,57 |
0,67 |
0,91 |
1,41 |
1,65 |
|
Класс защиты по ГОСТ 14254 |
IP54 |
(по заказу - IP68*) | |||
|
Потеря давления при наибольшем расходе (Qmax) не превышает, МПа |
0,09 |
0,09 |
0,09 |
0,08 |
0,085 |
|
Максимальное рабочее давление, МПа |
1,6 | ||||
|
Наибольшее значение роликового указателя измерительного индикатора, м3 |
99999,999 | ||||
|
Наименьшая цена деления, м3 |
0,00005 | ||||
|
Цена импульса УВСд, л/имп. |
10 |
10 (100*) | |||
|
* - по заказу. | |||||
наносят на лицевую панель счётчика методом фотопечати и на титульный лист паспорта счётчика типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в п. 1.5 «Устройство и работа счётчика» документа РЭ 26.51.63-015-06469904-2023 «Счётчики воды одноструйные универсальные УВС. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
ТУ 26.51.63-015-06469904-2023 Счётчики воды одноструйные универсальные УВС, УВСд. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Водомер» (ООО «Водомер»)
ИНН 5029217654
Юридический адрес: 141002 Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Телефон/факс: +7 (495) 407-06-94
Е-mail: info@vodomer.su
Web-сайт: http://www.vodomer.su
Изготовитель
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер») ИНН 5029217654Адрес: 141002 Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63 Телефон/факс: +7 (495) 407-06-94
Е-mail: info@vodomer.su
Web-сайт: http://www.vodomer.su
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон (факс): +7 495-491-78-12
Е-mail: sittek@mail.ru; mce-info@mail.ru
Web-сайт: https://www.kip-mce.ru
Правообладатель
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»)ИНН 5029217654
Юридический адрес: 141002 Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Телефон/факс: +7 (495) 407-06-94
Е-mail: info@vodomer.su
Web-сайт: http://www.vodomer.su
Принцип действия счётчиков основан на преобразовании числа оборотов крыльчатки, вращающейся под действием потока воды, протекающей через счётчики, в показания индикаторного устройства. Поток воды попадает в корпус счётчика через решётчатый фильтр и далее поступает в измерительную полость, внутри которой вращается крыльчатка. Количество оборотов крыльчатки пропорционально объёму воды, протекающей через счётчик. Вода, пройдя зону вращения крыльчатки, поступает через выходное отверстие в выходной патрубок. Значение объёма индицируется на индикаторном устройстве.
Конструктивно счётчики состоят из корпуса с резьбовым присоединением (проточной части), крыльчатки и счётного механизма с индикаторным устройством.
Счётный механизм состоит из масштабирующего редуктора и индикаторного устройства барабанного типа. Масштабирующий редуктор приводит число оборотов крыльчатки к значениям количества протекшей воды. Индикаторное устройство регистрирует количество (объём) прошедшей через счётчик воды в метрах кубических (м3) и их долях.
Счётчики могут иметь магнитоуправляемый контакт, который формирует импульсы, количество которых пропорционально объёму воды, прошедшему через счётчик. Счетчики с магнитоуправляемым контактом имеют обозначение УВСд.
Обозначение счётчика в паспорте и иной документации:
Счётчик воды одноструйный универсальный УВС«Х1»-«Х2»
где «Х1» - комплектация счётчика с магнитоуправляемым контактом: «д» - наличие магнитоуправляемого контакта; «пустое знакоместо» при отсутствии магнитоуправляемого контакта;
«Х2» - диаметр условного прохода счётчика (DN): «15», «20», «25», «32», «40».
Общий вид счётчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначения места нанесения знака поверки представлена на рисунке 2. Кольцо при его наличии выполняет роль пломбы. С разрушением кольца прибор становится недействительным.

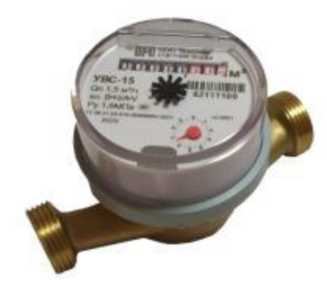

а) Счётчики воды УВС-15

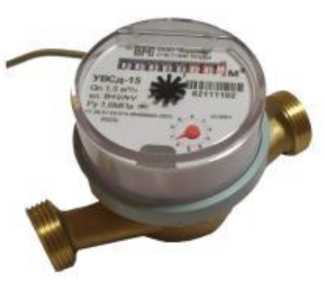

б) Счётчики воды УВСд-15

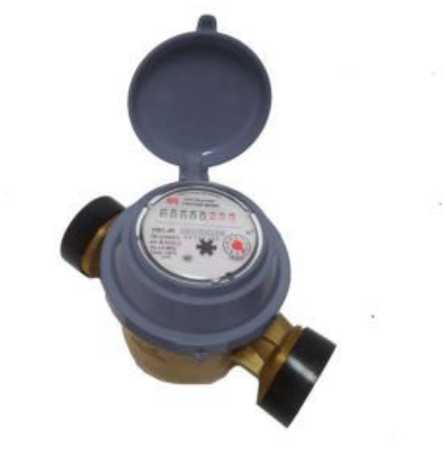

в) Счётчики воды УВС-40

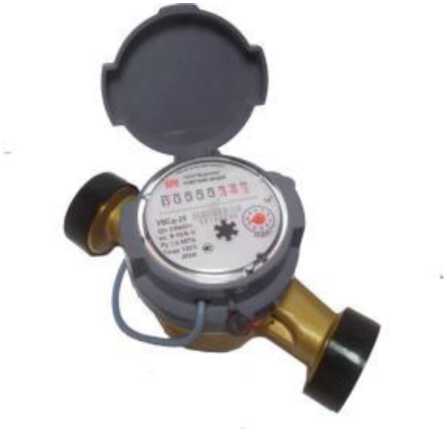

г) Счётчики воды УВСд-25
Рисунок 1 - Общий вид счётчиков воды одноструйных универсальных УВС

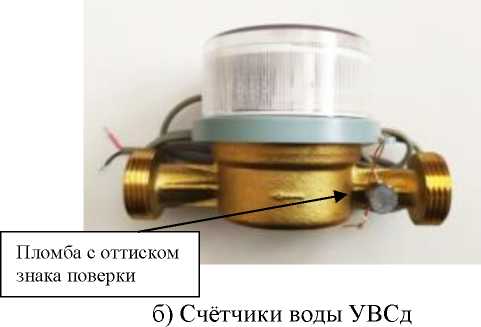

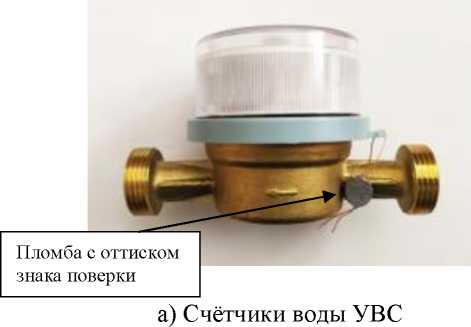

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Знак утверждения типа наносится на лицевую панель счётчика. Заводской номер счётчика состоит из 8 цифр и наносится на лицевую панель счётчика методом лазерной гравировки. Место нанесения знака утверждения типа средства измерений и место расположения заводского номера указаны на рисунке 3.
Место нанесения знака утверждения типа
Рисунок 3 - Места расположения заводского номера и знака утверждения типа средств измерений
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счётчик воды одноструйный универсальный |
УВС* |
1 шт. |
|
Паспорт |
ПС 26.51.63-015-06469904-2023 |
1 экз. |
|
Руководство по эксплуатации |
РЭ 26.51.63-015-06469904-2023 |
1 экз. |
|
Методика поверки |
- |
1 экз. * |
|
Комплект монтажных частей |
- |
1 шт. * |
|
* - Исполнение счётчика и комплект монтажных частей определяются договором на поставку. | ||
