Номер по Госреестру СИ: 86314-22
86314-22 Счетчики холодной и горячей воды крыльчатые многоструйные
(МВС)
Назначение средства измерений:
Счётчики холодной и горячей воды крыльчатые многоструйные МВС (далее -счетчики) предназначены для измерений объёма холодной питьевой воды и горячей сетевой воды в системах холодного и горячего водоснабжения в напорных трубопроводах.
Внешний вид.
Счетчики холодной и горячей воды крыльчатые многоструйные
Рисунок № 1
Внешний вид.
Счетчики холодной и горячей воды крыльчатые многоструйные
Рисунок № 2
Общие сведения
Дата публикации - 28.10.2025
Срок свидетельства - 29.07.2027
Номер записи - 188297
ID в реестре СИ - 1401273
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МВСХ-01-32 IP68, МВСХ-01-25 IP68, МВСХ-01-25, МВСХ-01-20 IP-68, МВСХ-01-15 IP 68, МВСТ-40, МВСТ-32, МВСТ-25, МВСТ Ду 32, МВСТ, МВСд-25, МВСГд-40, МВСГд-32, МВСГд-25, МВСГд 32, МВСГд 25, МВСГ-40, МВСГ-32, МВСГ-25, МВС-40,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Водомер" (ООО "Водомер")
Страна - РОССИЯ
Населенный пункт - г. Мытищи, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
Статистика
Кол-во поверок - 7791
Выдано извещений - 8
Кол-во периодических поверок - 151
Кол-во средств измерений - 8
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 2191 дн.
Приказы РСТ, где упоминается данный тип СИ
№1860 от 2022.07.29 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1303 от 2024.05.28 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)
№1721 от 2023.08.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (8)
№220 от 2024.01.25 ПРИКАЗ_Об утверждении типов средств измерений (15)
№2613 от 2024.10.31 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
№1945 от 2024.08.16 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
Наличие аналогов СИ: Счетчики холодной и горячей воды крыльчатые многоструйные (МВС)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Водомер" (ООО "Водомер")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69423-17 23.11.2027 |
Счетчики холодной и горячей воды крыльчатые одноструйные, ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
70359-18 19.02.2028 |
Теплосчетчики, СТ-17У Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
79953-20 02.12.2025 |
Счетчики воды одноструйные универсальные , ОВСУ, ОВСУд Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
80314-20 25.12.2025 |
Теплосчетчики, СТ 20 Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
4 года |
|
82979-21 08.09.2026 |
Счётчики воды одноструйные универсальные цифровые, ВСЦ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
83003-21 15.09.2026 |
Счётчики холодной и горячей воды турбинные, ТВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
86314-22 29.07.2027 |
Счетчики холодной и горячей воды крыльчатые многоструйные, МВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
89041-23 17.05.2028 |
Счетчики воды турбинные, ТВСН Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
90687-23 08.12.2028 |
Счетчики воды турбинные универсальные, ТВСУ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
91756-24 28.03.2029 |
Комплекты термопреобразователей сопротивления платиновых, Pt 500 ВМ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
4 года |
|
92703-24 24.07.2029 |
Счетчики воды ультразвуковые, УЗРВ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
92935-24 21.08.2029 |
Счетчики воды одноструйные универсальные , УВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
92935-24 21.08.2029 |
Счетчики воды одноструйные универсальные , УВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
Справочник государственных первичных эталонов РФ является копией соответствующего реестра ФГИС «АРШИН» (https://fgis.gost.ru/fundmetrology/registry/12) и содержит сведения о государственных первичных эталонов РФ.
Справочник содержит более 150 записей и актуализируется не реже 1 раза в месяц.
Бесплатный
Кто поверяет Счетчики холодной и горячей воды крыльчатые многоструйные (МВС)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ВОДОМЕР" (RA.RU.312896) | 5753 | 1320 | 5625 | 128 | 2 | 5656 | 5581 | 75 | ||
| АО "ТЕПЛОВОДОМЕР" (1114) | 2014 | 2014 | 0 | 0 | 2014 | 2014 | 0 | |||
| ООО "СЕРВИС-ЦЕНТР "УВП" (РОСС RU.0001.310271) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО НПП "УРАЛТЕХНОЛОГИЯ" (1462) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО УК "ЖИЛСЕРВИС" (RA.RU.312627) | 5 | 4 | 0 | 5 | 4 | 0 | 0 | 0 | ||
| ФБУ "ПСКОВСКИЙ ЦСМ" (RA.RU.311507) | РСТ | 1 | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |
| ООО "ЛОЦМАНГРУПП" (RA.RU.312197) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 5 | 3 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ТЭССА" (РОСС RU.0001.310038) | 2 | 2 | 0 | 2 | 1 | 0 | 0 | 0 | ||
| ООО "ТЕХНОСЕРВ-ИРКУТСК" (РОСС RU.0001.310413) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "МОСВОДОКАНАЛ" (RA.RU.311288) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "АЛЬТЕРНАТИВА" (RA.RU.310622) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ДЮКС" (RA.RU.311687) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "КАПИТАЛ МЕТРОЛОДЖИ ГРУПП" (RA.RU.314405) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ООО "ЦЕНТРАЛЬНАЯ ПОВЕРОЧНАЯ КОМПАНИЯ" (RA.RU.314727) | 2 | 1 | 0 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Счетчики холодной и горячей воды крыльчатые многоструйные (МВС)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на панель индикаторного устройства методом тампопечати в соответствии с рисунком 3. А также на титульный лист руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.3 руководства по эксплуатации РЭ 26.51.63-002-06469909-2018.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 50193.1-92 (ИСО 4064/1-77) Измерение расхода воды в закрытых каналах. Счётчики холодной питьевой воды. Технические требования;
ГОСТ Р 50601-93 Счётчики питьевой воды крыльчатые. Общие технические условия
Приказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»;
ТУ 26.51.63-002-06469904-2018 Счётчики холодной и горячей воды крыльчатые многоструйные МВСХ, МВСХд, МВСГ, МВСГд, МВСТ.
ПравообладательОбщество с ограниченной ответственностью «Водомер» (ООО «Водомер») ИНН 5029217654
Адрес: 141002, Московская область, г. Мытищи, ул. Колпакова д.2 корпус 14 оф. 63 Тел./факс: +7 (495) 407-06-94
Web-сайт: www.vodomer.su
E-mail: info@vodomer.su
Изготовитель
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»)ИНН 5029217654
Адрес: 141002, Московская область, г. Мытищи, ул. Колпакова д.2 корпус 14 оф. 63 Teл./факс: +7 (495) 407-06-94
Web-сайт: www.vodomer.su
E-mail: info@vodomer.su
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, Москва, ул. Озерная, д.46
Тел./факс: (495) 437-55-77, 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер») ИНН 5029217654Адрес: 141002, Московская область, г. Мытищи, ул. Колпакова д.2 корпус 14 оф. 63 Тел./факс: +7 (495) 407-06-94
Web-сайт: www.vodomer.su
E-mail: info@vodomer.su
Принцип работы счётчиков состоит в измерении числа оборотов крыльчатого преобразователя объёма, приводимого во вращение потоком воды, проходящей через счётчик. Вода через входной патрубок счётчика поступает внутрь корпуса и далее в измерительную камеру. Внутри измерительной камеры установлен крыльчатый преобразователь объёма, который приходит во вращательное движение под действием потока воды. Далее вода попадает в выходной патрубок. Вращение крыльчатого преобразователя объёма передаётся к ведомой части магнитной муфты, установленной в счётном механизме. Счётный механизм находится в герметичной капсуле и отделён от измеряемой среды мембраной. Корпус счётчика соединяется со счётным механизмом посредством металлического кольца. Количество оборотов крыльчатого преобразователя объёма преобразуется в значение измеренного объёма воды и выводится на индикаторном устройстве счётчика.
Счётчики состоят из корпуса с входным и выходным патрубками, крыльчатого преобразователя объёма и счётного механизма, расположенных в корпусе счётчика. Счётный механизм состоит из масштабирующего редуктора с показывающим устройством, выполненным в виде стрелочных и роликовых указателей объёма. Крыльчатый преобразователь объёма и счётный механизм герметично отделены друг от друга. Счётчики могут устанавливаться на горизонтальных и вертикальных трубопроводах. Счётчики модификаций: МВСХд, МВСГд, МВСТ дополнительно имеют магнитоуправляемый контакт, при помощи которого формируются выходные импульсные сигналы, количество которых пропорционально объёму воды, измеренному счётчиком.
Счетчики выпускаются в пяти модификациях:
-
- МВСХ - предназначены для измерения объёма холодной воды в диапазоне, С°: от +5 до +50, имеют индикаторное устройство с роликовым и стрелочными указателями;
-
- МВСХд - предназначены для измерения объёма холодной воды в диапазоне, С°: от +5 до +50, имеют индикаторное устройство с роликовым и стрелочными указателями и с магнитоуправляемым контактом, который формирует импульсы;
-
- МВСГ - предназначены для измерения объёма горячей воды в диапазоне, С°: от + 5 до + 95, имеют индикаторное устройство с роликовым и стрелочными указателями;
-
- МВСГд - предназначены для измерения объёма горячей воды в диапазоне, С°: от + 5 до + 95, имеют индикаторное устройство с роликовым и стрелочными указателями и с магнитоуправляемым контактом, который формирует импульсы;
- МВСТ - предназначены для измерения объёма горячей воды в диапазоне, С°: от + 5 до +120, имеют индикаторное устройство с роликовым и стрелочными указателями и с магнитоуправляемым контактом, который формирует импульсы.

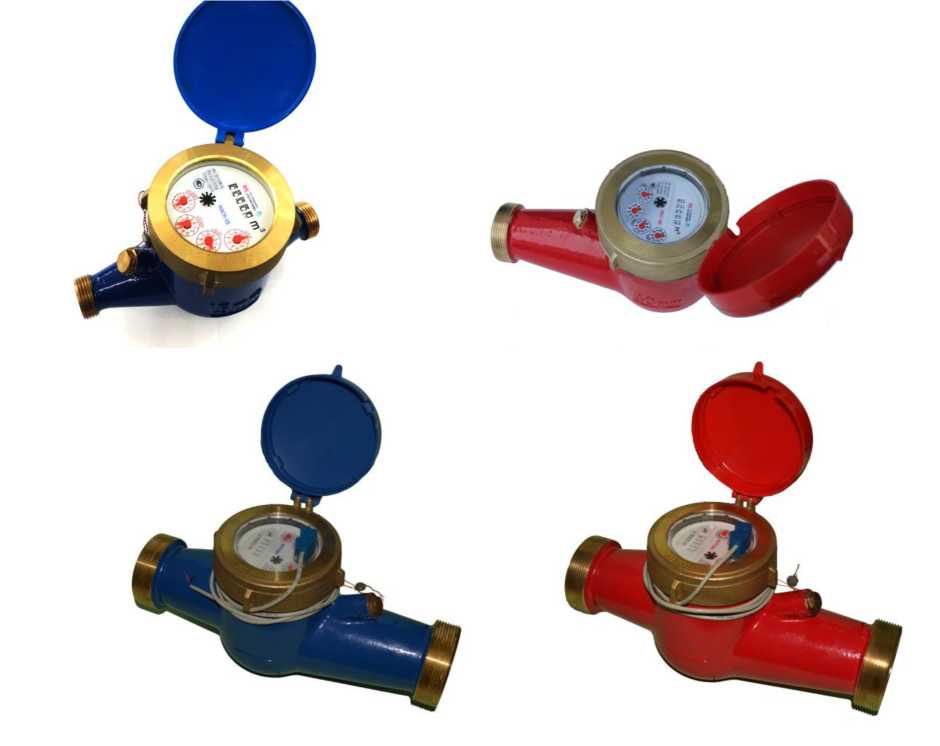

Общий вид счётчиков представлен на рисунке 1.
Рисунок 1 - Общий вид счётчиков холодной и горячей воды крыльчатых многоструйных МВС

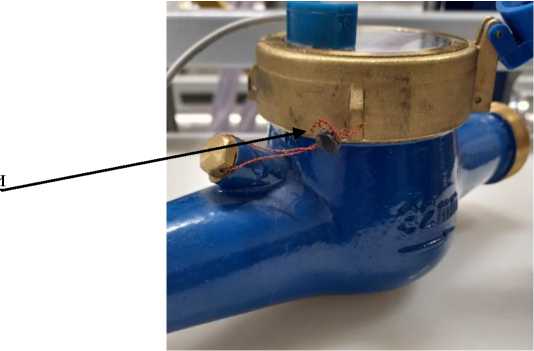

Обозначение места нанесения знака поверки представлено на рисунке 2.
знака
Место нанесения
Рисунок 2 - Место нанесения знака поверки на счётчики холодной и горячей воды крыльчатые многоструйные МВС
Заводские номера счетчиков наносятся крышку счетного механизма в числовом формате методом лазерной гравировки в соответствии с рисунком 3.
Место нанесения заводского номера
Место нанесения знака
утверждения типа
Рисунок 3 - Место нанесения знака утверждения типа и заводского номера на счётчики холодной и горячей воды крыльчатые многоструйные МВС
Таблица 1- Метрологические характеристики
|
Наименование параметра |
Значение параметра | |||||
|
Номинальный диаметр, DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Расход, соответствующий метрологическим классам по ГОСТ Р 50193.1-92, м3/ч - наименьший Qmin Класс A |
0,06 |
0,10 |
0,14 |
0,24 |
0,40 |
1,20 |
|
Класс B |
0,03 |
0,05 |
0,07 |
0,12 |
0,20 |
0,45 |
|
Класс C |
0,025 |
0,040 |
0,063 |
0,100 |
0,160 |
0,250 |
|
Расход, соответствующий метрологическим классам по ГОСТ Р 50193.1-92, м3/ч - переходный Qt Класс A |
0,15 |
0,25 |
0,35 |
0,60 |
1,0 |
4,5 |
|
Класс B |
0,12 |
0,20 |
0,28 |
0,48 |
0,80 |
3,00 |
|
Класс C |
0,040 |
0,064 |
0,1008 |
0,160 |
0,256 |
0,400 |
|
Номинальный расход Qn, м3/ч |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
15,0 |
|
Наибольший расход Qmax, м3/ч |
3,0 |
5,0 |
7,0 |
12,0 |
20,0 |
30,0 |
|
Порог чувствительности, м3/ч, не более |
0,010 |
0,017 |
0,019 |
0,023 |
0,035 |
0,045 |
|
Пределы допускаемой относительной погрешности измерений объёма, %:
|
±5 ±2 | |||||
Таблица 2 - Основные технические характеристики
|
Наименование параметра |
Значение параметра | |||||
|
Номинальный диаметр, DN, мм |
15 |
20 |
25 |
32 |
40 |
50 |
|
Диапазон температур измеряемой среды счётчиков, °С:
|
от +5 до +50 | |||||
|
от +5 до +95 |
от +5 до +120 | |||||
Продолжение таблицы 2
|
Потеря давления при наибольшем расходе (Qmax), МПа, не более |
0,055 |
0,06 |
0,07 |
0,062 |
0,087 |
0,093 |
|
Максимальное рабочее давление, МПа |
1,6 | |||||
|
Наибольшее значение роликового ука- 3 зателя измерительного индикатора, м3 |
99999 | |||||
|
Наименьшая цена деления, м3 |
0,00005 | |||||
|
Габаритные размеры счетчиков, мм, не более: | ||||||
|
- длина |
165 |
190/195 |
225/260 |
230/260 |
245/300 |
280/300 |
|
- высота |
104 |
106 |
120 |
120 |
155 |
155 |
|
- ширина |
99 |
99 |
104 |
104 |
120 |
125 |
|
Условия эксплуатации: - температура окружающего | ||||||
|
воздуха, °С |
от +5 до +50 | |||||
|
относительная влажность при темпе- | ||||||
|
ратуре 35 °С, % |
80 | |||||
|
- атмосферное давление, кПа |
от 84 до 106,7 | |||||
|
Масса, кг, не более |
1,5 |
1,7 |
2,4 |
2,8 |
5,1 |
7,2 |
|
Класс защиты по ГОСТ 14254-2015 |
IP54, IP681) |
IP54 | ||||
|
Наработка на отказ, ч, не менее |
110000 | |||||
|
Срок службы счётчиков, лет, не менее |
12 | |||||
|
1) По заказу | ||||||
