Номер по Госреестру СИ: 92703-24
92703-24 Счетчики воды ультразвуковые
(УЗРВ)
Назначение средства измерений:
Счётчики воды ультразвуковые УЗРВ (далее - счётчики) предназначены для измерений объёма холодной и горячей воды в системах холодного и горячего водоснабжения в напорных трубопроводах.

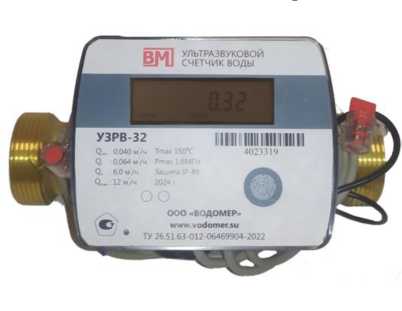

Внешний вид.
Счетчики воды ультразвуковые
Рисунок № 1

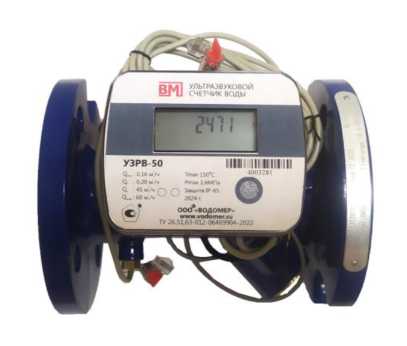

Внешний вид.
Счетчики воды ультразвуковые
Рисунок № 2

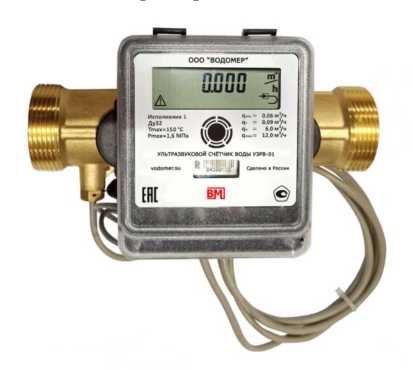

Внешний вид.
Счетчики воды ультразвуковые
Рисунок № 3
Внешний вид.
Счетчики воды ультразвуковые
Рисунок № 4

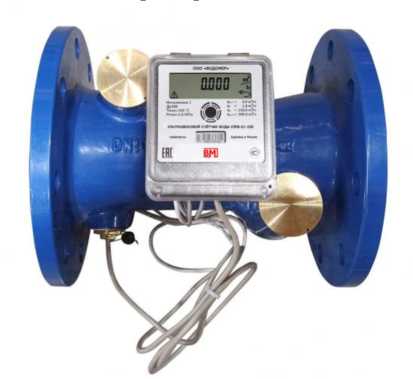

Внешний вид.
Счетчики воды ультразвуковые
Рисунок № 5

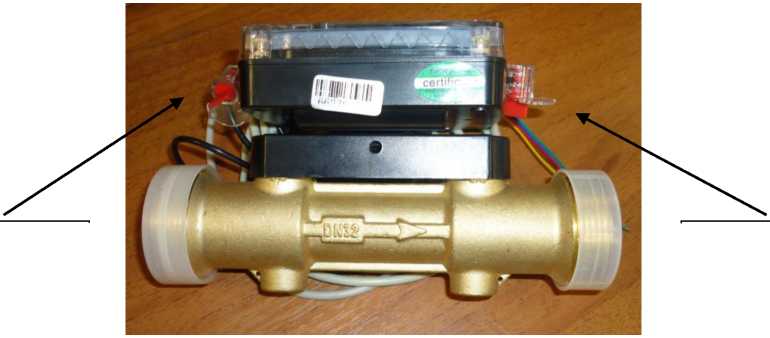

Внешний вид.
Счетчики воды ультразвуковые
Рисунок № 6
Общие сведения
Дата публикации - 26.07.2024
Срок свидетельства - 24.07.2029
Номер записи - 194547
ID в реестре СИ - 1417816
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 6 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
УЗРВ-01-80, УЗРВ-01-65, УЗРВ-01-50, УЗРВ-01-40, УЗРВ-01-32, УЗРВ-01-25, УЗРВ-01-200, УЗРВ-01-20, УЗРВ-01-150, УЗРВ-01-15, УЗРВ-01-125, УЗРВ-01-100, УЗРВ-01 DN 80, УЗРВ-01 DN 65, УЗРВ-01 DN 32, УЗРВ-01 DN 25, УЗРВ-01 DN 20, УЗРВ-01 DN 32,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Водомер" (ООО "Водомер")
Страна - РОССИЯ
Населенный пункт - г. Мытищи, Московская обл.
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке торговых весов. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Статистика
Кол-во поверок - 824
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 2190 дн.
Приказы РСТ, где упоминается данный тип СИ
№1718 от 2024.07.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2613 от 2024.10.31 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Наличие аналогов СИ: Счетчики воды ультразвуковые (УЗРВ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Водомер" (ООО "Водомер")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
69423-17 23.11.2027 |
Счетчики холодной и горячей воды крыльчатые одноструйные, ОВСХ, ОВСХд, ОВСГ, ОВСГд, ОВСТ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
70359-18 19.02.2028 |
Теплосчетчики, СТ-17У Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
79953-20 02.12.2025 |
Счетчики воды одноструйные универсальные , ОВСУ, ОВСУд Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
80314-20 25.12.2025 |
Теплосчетчики, СТ 20 Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
4 года |
|
82979-21 08.09.2026 |
Счётчики воды одноструйные универсальные цифровые, ВСЦ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
83003-21 15.09.2026 |
Счётчики холодной и горячей воды турбинные, ТВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
86314-22 29.07.2027 |
Счетчики холодной и горячей воды крыльчатые многоструйные, МВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
89041-23 17.05.2028 |
Счетчики воды турбинные, ТВСН Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
90687-23 08.12.2028 |
Счетчики воды турбинные универсальные, ТВСУ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
91756-24 28.03.2029 |
Комплекты термопреобразователей сопротивления платиновых, Pt 500 ВМ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
4 года |
|
92703-24 24.07.2029 |
Счетчики воды ультразвуковые, УЗРВ Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
92935-24 21.08.2029 |
Счетчики воды одноструйные универсальные , УВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
|
92935-24 21.08.2029 |
Счетчики воды одноструйные универсальные , УВС Общество с ограниченной ответственностью "Водомер" (ООО "Водомер") (РОССИЯ г. Мытищи, Московская обл.) |
ОТ МП |
6 лет |
Отчет V_30 представляет собой инструмент, позволяющий получить подробную информацию по поверкам по конкретной группе СИ. Отчет позволяет оперативно выделить лидеров рынка, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
В качестве входных данным может использоваться как готовый каталог групп СИ (более 10 тыс. групп, соствлен по справочникам и реестрам ФГИС АРШИН, есть возможность выбрать несколько групп СИ из списка), так и наименование группы СИ, заданное пользователем. Для построения отчета необходимо выбрать или ввести наименование интересующей группы средств измерений (или нескольких групп), год поиска и нажать кнопку "Далее".
Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок. Таблица состоит из 8 колонок по каждому типу СИ, относящемуся к выбранной группе средств измерений и содержит номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок (всего, первичных, периодических) и извещений, выполненных в указанном году.
Кто поверяет Счетчики воды ультразвуковые (УЗРВ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ВОДОМЕР" (RA.RU.312896) | 823 | 273 | 822 | 1 | 0 | 822 | 822 | 0 |
Стоимость поверки Счетчики воды ультразвуковые (УЗРВ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Счётчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве счётчика и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки)* |
Значения |
|
Идентификационное наименование ПО: - для УЗРВ DN 15-40 (осевого типа) |
REN_BJJY_KCS01RB_V14 |
|
- для УЗРВ DN 50-250 (полнопроходные) |
REN_ZP_DCS01RB_V10 |
|
- для УЗРВ-01 DN 15-40 (осевого типа) |
USMeter2_V1 |
|
- для УЗРВ-01 DN 50-200 (полнопроходные) |
USMeter2 V1 |
|
Номер версии (идентификационный номер) ПО: - для УЗРВ DN 15-40 (осевого типа) |
909A |
|
- для УЗРВ DN 50-250 (полнопроходные) |
13E1 |
|
- для УЗРВ-01 DN 15-40 (осевого типа) |
1.X** |
|
- для УЗРВ-01 DN 50-200 (полнопроходные) |
1.X** |
|
* Для идентификации ПО используется номер версии ПО, который выводится на дисплей ЭБ | |
|
счетчика. ** Х - обозначение версии метрологически незначимой части ПО может принимать значения | |
|
от 0 до 9. | |
Нормирование метрологических характеристик счётчиков проведено с учётом влияния ПО.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию после опломбирования ЭБ счетчика. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Знак утверждения типа
Знак утверждения типа наносится на лицевую сторону ЭБ счётчика типографским спо-

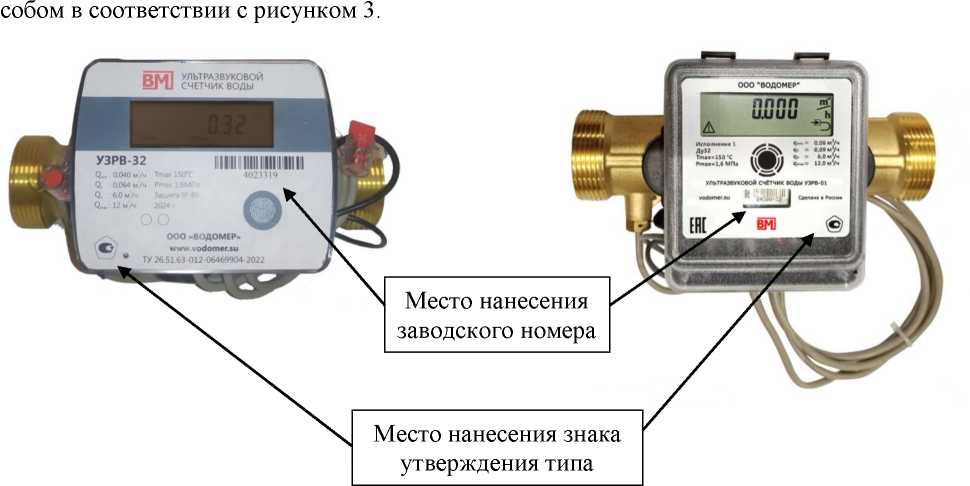

Рисунок 3 - Места нанесения заводского номера и знака утверждения типа
Программное обеспечениеСчётчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве счётчика и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки)* |
Значения |
|
Идентификационное наименование ПО: - для УЗРВ DN 15-40 (осевого типа) |
REN_BJJY_KCS01RB_V14 |
|
- для УЗРВ DN 50-250 (полнопроходные) |
REN_ZP_DCS01RB_V10 |
|
- для УЗРВ-01 DN 15-40 (осевого типа) |
USMeter2_V1 |
|
- для УЗРВ-01 DN 50-200 (полнопроходные) |
USMeter2 V1 |
|
Номер версии (идентификационный номер) ПО: - для УЗРВ DN 15-40 (осевого типа) |
909A |
|
- для УЗРВ DN 50-250 (полнопроходные) |
13E1 |
|
- для УЗРВ-01 DN 15-40 (осевого типа) |
1.X** |
|
- для УЗРВ-01 DN 50-200 (полнопроходные) |
1.X** |
|
* Для идентификации ПО используется номер версии ПО, который выводится на дисплей ЭБ | |
|
счетчика. ** Х - обозначение версии метрологически незначимой части ПО может принимать значения | |
|
от 0 до 9. | |
Нормирование метрологических характеристик счётчиков проведено с учётом влияния ПО.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию после опломбирования ЭБ счетчика. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Метрологические и технические характеристики
Таблица 2 - Метрологические характеристики счётчиков модификации УЗРВ (DN 15-40).
|
Наименование параметра |
Значение параметра | ||||
|
Диаметр условного прохода (DN) |
15 |
20 |
25 |
32 |
40 |
|
Объемный расход (для класса B), м3/ч
| |||||
|
0,010 |
0,016 |
0,025 |
0,040 |
0,064 | |
|
0,016 |
0,025 |
0,040 |
0,064 |
0,102 | |
|
1,5 |
2,5 |
3,5 |
6,0 |
10,0 | |
|
3 |
5 |
7 |
12 |
20 | |
|
Объемный расход (для класса C), м3/ч
| |||||
|
0,006 |
0,010 |
0,016 |
0,025 |
0,040 | |
|
0,010 |
0,016 |
0,025 |
0,040 |
0,064 | |
|
1,5 |
2,5 |
3,5 |
6,0 |
10,0 | |
|
3 |
5 |
7 |
12 |
20 | |
|
Пределы допускаемой относительной погрешности измерений объёма воды, %:
|
+5 +2 | ||||
Таблица 3 - Технические характеристики счётчиков модификации УЗРВ (DN 15-40)
|
Наименование параметра |
Значение параметра |
|
1 |
2 |
|
Рабочие условия эксплуатации
диапазон температуры, °С максимальное рабочее давление, МПа
диапазон температуры для ЭБ, °С диапазон температуры для ППР, °С атмосферное давление, кПа относительная влажность, %, не более |
от +0,1 до +150 1,6 от -10 до +60 (от -40 до +60)* от -40 до +180 от 84 до 106,7 80 при +35 °С и более низких температурах, без конденсации влаги |
|
Потеря давления при Qmax, МПа, не более |
0,02 |
Продолжение таблицы 3
|
1 |
2 | ||||
|
Диаметр условного прохода (DN) |
15 |
20 |
25 |
32 |
40 |
|
Цена импульса, л./имп. |
1 |
1 |
1 |
1 |
10 |
|
Наибольшее значение объема отобража- 3 емое на дисплее счетчика, м3 |
99999,999 | ||||
|
Наименьшая цена деления, м3 |
0,0000001 | ||||
|
Тип дисплея |
LCD, 8 цифр | ||||
|
Питание (литиевая батарея), В |
5 | ||||
|
Время работы батареи, лет, не менее |
6 | ||||
|
Системы интерфейса |
M-BUS, RS485, импульсный выход | ||||
|
Почасовой архив, суток |
45 | ||||
|
Присоединение к трубопроводу |
резьбовое | ||||
|
%" |
1" 11/4" 11/2" |
2" | |||
|
Степень защиты по ГОСТ 14254 |
IP65 | ||||
|
Габаритные размеры счётчиков, мм:
| |||||
|
110 |
130 |
160 |
180 |
200 | |
|
102 |
102 |
102 |
102 |
102 | |
|
80 |
90 |
100 |
110 |
120 | |
|
Масса, кг, не более |
0,90 |
0,97 |
0,98 |
1,00 |
1,52 |
|
Средний срок службы счётчиков, лет |
12 | ||||
|
Средняя наработка на отказ, ч |
50000 | ||||
|
* - исполнение ЭБ по заказу. | |||||
Таблица 4 - Метрологические характеристики счётчиков модификации УЗРВ (DN 50-250)
|
Наименование параметра |
Значение параметра | |||||||
|
Диаметр условного прохода (DN) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Объемный расход, м3/ч | ||||||||
|
- наименьший Qmin |
0,16 |
0,25 |
0,39 |
0,62 |
0,78 |
0,93 |
2,50 |
3,15 |
|
- переходный Qt |
0,20 |
0,32 |
0,50 |
0,80 |
1,28 |
2,0 |
3,2 |
5,04 |
|
- номинальный Qном |
45 |
60 |
120 |
150 |
250 |
312 |
500 |
600 |
|
- наибольший Qmax |
60 |
90 |
240 |
300 |
500 |
500 |
1000 |
1200 |
|
Пределы допускаемой относительной погрешности измерений объёма, %: | ||||||||
|
- в диапазоне Qmin < Q < Qt |
+5 | |||||||
|
- в диапазоне Qt < Q < Qmax |
+2 | |||||||
Таблица 5 - Технические характеристики счётчиков модификации УЗРВ (DN 50-250)
|
Наименование параметра |
Значение параметра |
|
Рабочие условия эксплуатации | |
|
- измеряемая среда (вода) | |
|
диапазон температуры, °С |
от +0,1 до +150 |
|
максимальное рабочее давление, МПа |
1,6 |
|
- окружающая среда (воздух) | |
|
диапазон температуры для ЭБ, °С |
от -10 до +60 (от -40 до +60)* |
|
диапазон температуры для ППР, °С |
от -40 до +180 |
|
атмосферное давление, кПа |
от 84 до 106,7 |
|
относительная влажность, %, не более |
80 при +35 °С и более низких температурах, |
|
без конденсации влаги | |
|
Потеря давления при Qmax, МПа, не более |
0,02 |
|
Диаметр условного прохода (DN) |
50 65 80 100 125 150 200 250 |
|
Цена импульса, л./имп. |
10 10 10 100 100 100 100 (1100000) |
|
Наибольшее значение объема отображае- 3 |
99999,999 |
|
мое на дисплее счетчика, м3 | |
|
Наименьшая цена деления, м3 |
0,0000001 |
|
Тип дисплея |
LCD, 8 цифр |
|
Питание (литиевая батарея), В |
5 |
|
Время работы батареи, лет, не менее |
6 |
|
Системы интерфейса |
M-BUS, RS485, импульсный выход |
|
Почасовой архив, суток |
45 |
|
Присоединение к трубопроводу |
фланцевое |
|
Степень защиты по ГОСТ 14254 |
IP65 |
|
Габаритные размеры счётчиков, мм: | |
|
- длина, не более |
200 200 225 250 250 300 350 450 |
|
- ширина, не более |
165 185 200 220 220 285 340 405 |
|
- высота, не более |
180 200 280 280 280 360 415 550 |
|
Масса, кг, не более |
7,1 9,3 11,5 13,6 18,5 28,2 37,5 72,0 |
|
Средний срок службы счётчиков, лет |
12 |
|
Средняя наработка на отказ, ч |
50000 |
|
* Исполнение ЭБ по заказу. | |
Таблица 6 - Метрологические характеристики счётчиков модификации УЗРВ-01 (DN 15-40).
|
Наименование параметра |
Значение параметра | ||||
|
1 |
2 | ||||
|
Диаметр условного прохода |
15 |
20 |
25 |
32 |
40 |
|
Объемный расход (для класса B), м3/ч | |||||
|
- наименьший Qmin |
0,015 |
0,025 |
0,035 |
0,060 |
0,100 |
|
- переходный Qt |
0,023 |
0,038 |
0,053 |
0,090 |
0,150 |
|
- номинальный Qn |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
|
- наибольший Qmax |
3 |
5 |
7 |
12 |
20 |
Продолжение таблицы 6
|
1 |
1 | ||||
|
Диаметр условного прохода |
15 |
20 |
25 |
32 |
40 |
|
Объемный расход (для класса C), м3/ч
| |||||
|
0,006 |
0,010 |
0,016 |
0,025 |
0,040 | |
|
0,010 |
0,016 |
0,025 |
0,040 |
0,064 | |
|
1,5 |
2,5 |
3,5 |
6,0 |
10,0 | |
|
3 |
5 |
7 |
12 |
20 | |
|
Пределы допускаемой относительной погрешности измерений объёма воды, %:
|
+5 +2 | ||||
Таблица 7 - Технические
счётчиков модификации УЗРВ-01 (DN 15-40)
|
Наименование параметра |
Значение параметра | ||||
|
Рабочие условия эксплуатации
диапазон температуры, °С максимальное рабочее давление, МПа
диапазон температуры для ЭБ, °С диапазон температуры для ППР, °С атмосферное давление, кПа относительная влажность, %, не более |
от +0,1 до +150 1,6 от -10 до +60 (от -40 до +60)* от -40 до +180 от 84 до 106,7 80 при +35 °С и более низких температурах, без конденсации влаги | ||||
|
Потеря давления при Qmax, МПа, не более |
0,02 | ||||
|
Диаметр условного прохода |
15 |
20 |
25 |
32 |
40 |
|
Цена импульса, л./имп. |
1 |
1 |
1 |
1 |
10 |
|
Наибольшее значение объема отобража- 3 емое на дисплее счетчика, м3 |
99999,999 | ||||
|
Наименьшая цена деления, м3 |
0,0000001 | ||||
|
Тип дисплея |
LCD, 8 цифр | ||||
|
Питание (литиевая батарея), В |
5 | ||||
|
Время работы батареи, лет, не менее |
6 | ||||
|
Системы интерфейса |
M-BUS, RS485, импульсный выход, LoRaWan, NB-IoT | ||||
|
Почасовой архив, суток |
184 | ||||
|
Присоединение к трубопроводу |
резьбовое | ||||
|
%" |
1" 11/4" 11/2" |
2" | |||
|
Степень защиты по ГОСТ 14254 |
IP65 | ||||
|
Габаритные размеры счётчиков, мм:
| |||||
|
110 |
130 |
160 |
180 |
200 | |
|
102 |
102 |
102 |
102 |
102 | |
|
80 |
90 |
100 |
110 |
120 | |
|
Масса, кг, не более |
0,90 |
0,97 |
0,98 |
1,00 |
1,52 |
|
Средний срок службы счётчиков, лет |
12 | ||||
|
Средняя наработка на отказ, ч |
50000 | ||||
|
* - исполнение ЭБ по заказу. | |||||
Таблица 8 - Метрологические характеристики счётчиков модификации УЗРВ-01 (DN 50-200)
|
Наименование параметра |
Значение параметра | ||||||
|
Диаметр условного прохода (DN) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Объемный расход, м3/ч | |||||||
|
- наименьший Qmin |
0,27 |
0,36 |
0,60 |
0,90 |
1,35 |
1,80 |
4,00 |
|
- переходный Qt |
0,90 |
1,00 |
1,00 |
1,80 |
2,00 |
4,00 |
6,00 |
|
- номинальный Qном |
45 |
60 |
120 |
150 |
250 |
250 |
500 |
|
- наибольший Qmax |
60 |
90 |
240 |
300 |
500 |
500 |
1000 |
|
Класс точности |
2 | ||||||
|
Пределы допускаемой относительной | |||||||
|
погрешности измерений объёма, %: | |||||||
|
- в диапазоне Qmin < Q < Qt |
+5 | ||||||
|
- в диапазоне Qt < Q < Qmax |
+2 | ||||||
Таблица 9 - Технические характеристики счётчиков модификации УЗРВ-01 (DN 50-200)
|
Наименование параметра |
Значение параметра | ||||||
|
Рабочие условия эксплуатации
диапазон температуры, °С максимальное рабочее давление, МПа
диапазон температуры для ЭБ, °С диапазон температуры для ППР, °С атмосферное давление, кПа относительная влажность, %, не более |
от +0,1 до +150 1,6 от -10 до +60 (от -40 до +60)* от -40 до +180 от 84 до 106,7 80 при +35 °С и более низких температурах, без конденсации влаги | ||||||
|
Потеря давления при Qmax, МПа, не более |
0,02 | ||||||
|
Диаметр условного прохода (DN) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Цена импульса, л./имп. |
10 |
10 |
10 |
100 |
100 |
100 |
100 |
|
Наибольшее значение объема отображаемое на дисплее счетчика, м3 |
99999,999 | ||||||
|
Наименьшая цена деления, м3 |
0,0000001 | ||||||
|
Тип дисплея |
LCD, 8 цифр | ||||||
|
Питание (литиевая батарея), В |
5 | ||||||
|
Время работы батареи, лет, не менее |
6 | ||||||
|
Системы интерфейса |
M-BUS, RS485, импульсный выход, LoRaWan, NB-IoT | ||||||
|
Почасовой архив, суток |
184 | ||||||
|
Присоединение к трубопроводу |
фланцевое | ||||||
|
Степень защиты по ГОСТ 14254 |
IP65 | ||||||
|
Габаритные размеры счётчиков, мм: | |||||||
|
- длина, не более |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
|
- ширина, не более |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
|
- высота, не более |
190 |
200 |
280 |
280 |
280 |
360 |
415 |
|
Масса, кг, не более |
7,1 |
9,3 |
11,5 |
13,6 |
18,5 |
28,2 |
37,5 |
|
* - исполнение ЭБ по заказу | |||||||
наносят на лицевую панель счётчика фотохимическим или лазерным методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в п. 1.5 «Устройство и работа счётчика» документа РЭ 26.51.63-012-06469904-2022 «Счётчики воды ультразвуковые УЗРВ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости»;
ТУ 26.51.63-012-06469904-2022 «Счётчики воды ультразвуковые УЗРВ. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»)
ИНН 5029217654
Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Изготовитель
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер») ИНН 5029217654
Адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63 Телефон (факс): +7 (495) 407-06-94
Web-сайт: http://vodomer.su
Испытательный центр
Закрытое акционерное общество Консалтинго-инжиниринговое предприятие«Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)
Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8
Телефон/факс: +7 (495) 491-78-12
Web-сайт: http://www.kip-mce.ru
Е-mail: sittek@mail.ru
Правообладатель
Общество с ограниченной ответственностью «Водомер» (ООО «Водомер»)
ИНН 5029217654
Юридический адрес: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2, к. 14, оф. 63
Счётчики состоят из:
-
- ультразвукового первичного преобразователь расхода (ППР);
-
- вторичного преобразователя - электронного блока (ЭБ) с индикацией и регистрацией измеряемых параметров.
Принцип действия счётчиков состоит в измерении времени распространения ультразвукового сигнала по потоку жидкости и против потока жидкости. Возникающая при этом разность времени распространения, пропорциональная скорости жидкости, преобразуется с помощью микропроцессорного устройства в измеряемый расход и объём и отображается на цифровом индикаторе.
Счётчики имеют компактное и настенное исполнение ЭБ. В компактном исполнении ЭБ закреплён на корпусе ППР, в настенном исполнении - располагается отдельно от ППР. Связь ЭБ с ППР осуществляется с помощью радиочастотного кабеля.
ППР имеет следующие исполнения:
-
- осевого типа (для трубопроводов диаметром от 15 до 40 мм);
-
- полнопроходное однолучевое без формирователя потока с одним акустическим каналом (для трубопроводов диаметром от 50 до 250 мм).
ЭБ может быть оснащён импульсным, токовым или частотным выходами и последовательным цифровым интерфейсом для передачи измерительной информации.
Счётчики могут устанавливаться на горизонтальных и вертикальных трубопроводах.
Для защиты от несанкционированного доступа к элементам, воздействие на которые может изменить его метрологические характеристики, и к программному обеспечению на корпусе счётчиков устанавливают пломбы.
Рабочая среда - вода или другая взрывобезопасная жидкость, протекающая в полностью заполненных трубопроводах с объёмным содержанием нерастворённого воздуха до 1 % или взвешенных частиц до 2 %, температурой от +0,1 до +150 °С (для счётчиков жидкости низкой и высокой температуры). Рабочее давление в трубопроводе - не более 1,6 МПа (по заказу приборы могут изготавливаться на давление до 2,5 МПа).
Счётчики выпускаются в двух модификациях, различающихся внешним видом и программным обеспечением:
-
- УЗРВ (счётчики DN 15:250);
-
- УЗРВ-01 (счётчики DN 15:200).
Общий вид счётчиков приведён на рисунке 1.
а) модификация УЗРВ DN от 15 до 40 мм (исполнение ППР - осевого типа) на примере УЗРВ-32
г) модификация УЗРВ DN от 50 до 200 мм (исполнение ППР - полнопроходное) на примере УЗРВ-01-100
б) модификация УЗРВ DN от 50 до 250 мм (исполнение ППР - полнопроходное) на примере УЗРВ-50 в) модификация УЗРВ-01 DN от 15 до 40 мм (исполнение ППР - осевого типа) на примере УЗРВ-01-32
Рисунок 1 - Общий вид счётчиков воды ультразвуковых УЗРВ
Для предотвращения несанкционированного доступа пломбируется корпус ЭБ Схема пломбировки
два ушка.
счетчика, для чего на нем конструкцией предусмотрены счётчиков приведена на рисунке 2.
Пломба с оттиском знака поверки
Пломба с оттиском знака поверки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер счётчиков, состоящий из семи или восьми арабских цифр, наносится на лицевую сторону ЭБ под штрих-кодом типографским способом в соответствии с рисунком 3.
Знак утверждения типа наносится на лицевую сторону ЭБ счётчика типографским спо-
Рисунок 3 - Места нанесения заводского номера и знака утверждения типа
Таблица 2 - Метрологические характеристики счётчиков модификации УЗРВ (DN 15-40).
|
Наименование параметра |
Значение параметра | ||||
|
Диаметр условного прохода (DN) |
15 |
20 |
25 |
32 |
40 |
|
Объемный расход (для класса B), м3/ч
| |||||
|
0,010 |
0,016 |
0,025 |
0,040 |
0,064 | |
|
0,016 |
0,025 |
0,040 |
0,064 |
0,102 | |
|
1,5 |
2,5 |
3,5 |
6,0 |
10,0 | |
|
3 |
5 |
7 |
12 |
20 | |
|
Объемный расход (для класса C), м3/ч
| |||||
|
0,006 |
0,010 |
0,016 |
0,025 |
0,040 | |
|
0,010 |
0,016 |
0,025 |
0,040 |
0,064 | |
|
1,5 |
2,5 |
3,5 |
6,0 |
10,0 | |
|
3 |
5 |
7 |
12 |
20 | |
|
Пределы допускаемой относительной погрешности измерений объёма воды, %:
|
+5 +2 | ||||
Таблица 3 - Технические характеристики счётчиков модификации УЗРВ (DN 15-40)
|
Наименование параметра |
Значение параметра |
|
1 |
2 |
|
Рабочие условия эксплуатации
диапазон температуры, °С максимальное рабочее давление, МПа
диапазон температуры для ЭБ, °С диапазон температуры для ППР, °С атмосферное давление, кПа относительная влажность, %, не более |
от +0,1 до +150 1,6 от -10 до +60 (от -40 до +60)* от -40 до +180 от 84 до 106,7 80 при +35 °С и более низких температурах, без конденсации влаги |
|
Потеря давления при Qmax, МПа, не более |
0,02 |
Продолжение таблицы 3
|
1 |
2 | ||||
|
Диаметр условного прохода (DN) |
15 |
20 |
25 |
32 |
40 |
|
Цена импульса, л./имп. |
1 |
1 |
1 |
1 |
10 |
|
Наибольшее значение объема отобража- 3 емое на дисплее счетчика, м3 |
99999,999 | ||||
|
Наименьшая цена деления, м3 |
0,0000001 | ||||
|
Тип дисплея |
LCD, 8 цифр | ||||
|
Питание (литиевая батарея), В |
5 | ||||
|
Время работы батареи, лет, не менее |
6 | ||||
|
Системы интерфейса |
M-BUS, RS485, импульсный выход | ||||
|
Почасовой архив, суток |
45 | ||||
|
Присоединение к трубопроводу |
резьбовое | ||||
|
%" |
1" 11/4" 11/2" |
2" | |||
|
Степень защиты по ГОСТ 14254 |
IP65 | ||||
|
Габаритные размеры счётчиков, мм:
| |||||
|
110 |
130 |
160 |
180 |
200 | |
|
102 |
102 |
102 |
102 |
102 | |
|
80 |
90 |
100 |
110 |
120 | |
|
Масса, кг, не более |
0,90 |
0,97 |
0,98 |
1,00 |
1,52 |
|
Средний срок службы счётчиков, лет |
12 | ||||
|
Средняя наработка на отказ, ч |
50000 | ||||
|
* - исполнение ЭБ по заказу. | |||||
Таблица 4 - Метрологические характеристики счётчиков модификации УЗРВ (DN 50-250)
|
Наименование параметра |
Значение параметра | |||||||
|
Диаметр условного прохода (DN) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
|
Объемный расход, м3/ч | ||||||||
|
- наименьший Qmin |
0,16 |
0,25 |
0,39 |
0,62 |
0,78 |
0,93 |
2,50 |
3,15 |
|
- переходный Qt |
0,20 |
0,32 |
0,50 |
0,80 |
1,28 |
2,0 |
3,2 |
5,04 |
|
- номинальный Qном |
45 |
60 |
120 |
150 |
250 |
312 |
500 |
600 |
|
- наибольший Qmax |
60 |
90 |
240 |
300 |
500 |
500 |
1000 |
1200 |
|
Пределы допускаемой относительной погрешности измерений объёма, %: | ||||||||
|
- в диапазоне Qmin < Q < Qt |
+5 | |||||||
|
- в диапазоне Qt < Q < Qmax |
+2 | |||||||
Таблица 5 - Технические характеристики счётчиков модификации УЗРВ (DN 50-250)
|
Наименование параметра |
Значение параметра |
|
Рабочие условия эксплуатации | |
|
- измеряемая среда (вода) | |
|
диапазон температуры, °С |
от +0,1 до +150 |
|
максимальное рабочее давление, МПа |
1,6 |
|
- окружающая среда (воздух) | |
|
диапазон температуры для ЭБ, °С |
от -10 до +60 (от -40 до +60)* |
|
диапазон температуры для ППР, °С |
от -40 до +180 |
|
атмосферное давление, кПа |
от 84 до 106,7 |
|
относительная влажность, %, не более |
80 при +35 °С и более низких температурах, |
|
без конденсации влаги | |
|
Потеря давления при Qmax, МПа, не более |
0,02 |
|
Диаметр условного прохода (DN) |
50 65 80 100 125 150 200 250 |
|
Цена импульса, л./имп. |
10 10 10 100 100 100 100 (1100000) |
|
Наибольшее значение объема отображае- 3 |
99999,999 |
|
мое на дисплее счетчика, м3 | |
|
Наименьшая цена деления, м3 |
0,0000001 |
|
Тип дисплея |
LCD, 8 цифр |
|
Питание (литиевая батарея), В |
5 |
|
Время работы батареи, лет, не менее |
6 |
|
Системы интерфейса |
M-BUS, RS485, импульсный выход |
|
Почасовой архив, суток |
45 |
|
Присоединение к трубопроводу |
фланцевое |
|
Степень защиты по ГОСТ 14254 |
IP65 |
|
Габаритные размеры счётчиков, мм: | |
|
- длина, не более |
200 200 225 250 250 300 350 450 |
|
- ширина, не более |
165 185 200 220 220 285 340 405 |
|
- высота, не более |
180 200 280 280 280 360 415 550 |
|
Масса, кг, не более |
7,1 9,3 11,5 13,6 18,5 28,2 37,5 72,0 |
|
Средний срок службы счётчиков, лет |
12 |
|
Средняя наработка на отказ, ч |
50000 |
|
* Исполнение ЭБ по заказу. | |
Таблица 6 - Метрологические характеристики счётчиков модификации УЗРВ-01 (DN 15-40).
|
Наименование параметра |
Значение параметра | ||||
|
1 |
2 | ||||
|
Диаметр условного прохода |
15 |
20 |
25 |
32 |
40 |
|
Объемный расход (для класса B), м3/ч | |||||
|
- наименьший Qmin |
0,015 |
0,025 |
0,035 |
0,060 |
0,100 |
|
- переходный Qt |
0,023 |
0,038 |
0,053 |
0,090 |
0,150 |
|
- номинальный Qn |
1,5 |
2,5 |
3,5 |
6,0 |
10,0 |
|
- наибольший Qmax |
3 |
5 |
7 |
12 |
20 |
Продолжение таблицы 6
|
1 |
1 | ||||
|
Диаметр условного прохода |
15 |
20 |
25 |
32 |
40 |
|
Объемный расход (для класса C), м3/ч
| |||||
|
0,006 |
0,010 |
0,016 |
0,025 |
0,040 | |
|
0,010 |
0,016 |
0,025 |
0,040 |
0,064 | |
|
1,5 |
2,5 |
3,5 |
6,0 |
10,0 | |
|
3 |
5 |
7 |
12 |
20 | |
|
Пределы допускаемой относительной погрешности измерений объёма воды, %:
|
+5 +2 | ||||
Таблица 7 - Технические
счётчиков модификации УЗРВ-01 (DN 15-40)
|
Наименование параметра |
Значение параметра | ||||
|
Рабочие условия эксплуатации
диапазон температуры, °С максимальное рабочее давление, МПа
диапазон температуры для ЭБ, °С диапазон температуры для ППР, °С атмосферное давление, кПа относительная влажность, %, не более |
от +0,1 до +150 1,6 от -10 до +60 (от -40 до +60)* от -40 до +180 от 84 до 106,7 80 при +35 °С и более низких температурах, без конденсации влаги | ||||
|
Потеря давления при Qmax, МПа, не более |
0,02 | ||||
|
Диаметр условного прохода |
15 |
20 |
25 |
32 |
40 |
|
Цена импульса, л./имп. |
1 |
1 |
1 |
1 |
10 |
|
Наибольшее значение объема отобража- 3 емое на дисплее счетчика, м3 |
99999,999 | ||||
|
Наименьшая цена деления, м3 |
0,0000001 | ||||
|
Тип дисплея |
LCD, 8 цифр | ||||
|
Питание (литиевая батарея), В |
5 | ||||
|
Время работы батареи, лет, не менее |
6 | ||||
|
Системы интерфейса |
M-BUS, RS485, импульсный выход, LoRaWan, NB-IoT | ||||
|
Почасовой архив, суток |
184 | ||||
|
Присоединение к трубопроводу |
резьбовое | ||||
|
%" |
1" 11/4" 11/2" |
2" | |||
|
Степень защиты по ГОСТ 14254 |
IP65 | ||||
|
Габаритные размеры счётчиков, мм:
| |||||
|
110 |
130 |
160 |
180 |
200 | |
|
102 |
102 |
102 |
102 |
102 | |
|
80 |
90 |
100 |
110 |
120 | |
|
Масса, кг, не более |
0,90 |
0,97 |
0,98 |
1,00 |
1,52 |
|
Средний срок службы счётчиков, лет |
12 | ||||
|
Средняя наработка на отказ, ч |
50000 | ||||
|
* - исполнение ЭБ по заказу. | |||||
Таблица 8 - Метрологические характеристики счётчиков модификации УЗРВ-01 (DN 50-200)
|
Наименование параметра |
Значение параметра | ||||||
|
Диаметр условного прохода (DN) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Объемный расход, м3/ч | |||||||
|
- наименьший Qmin |
0,27 |
0,36 |
0,60 |
0,90 |
1,35 |
1,80 |
4,00 |
|
- переходный Qt |
0,90 |
1,00 |
1,00 |
1,80 |
2,00 |
4,00 |
6,00 |
|
- номинальный Qном |
45 |
60 |
120 |
150 |
250 |
250 |
500 |
|
- наибольший Qmax |
60 |
90 |
240 |
300 |
500 |
500 |
1000 |
|
Класс точности |
2 | ||||||
|
Пределы допускаемой относительной | |||||||
|
погрешности измерений объёма, %: | |||||||
|
- в диапазоне Qmin < Q < Qt |
+5 | ||||||
|
- в диапазоне Qt < Q < Qmax |
+2 | ||||||
Таблица 9 - Технические характеристики счётчиков модификации УЗРВ-01 (DN 50-200)
|
Наименование параметра |
Значение параметра | ||||||
|
Рабочие условия эксплуатации
диапазон температуры, °С максимальное рабочее давление, МПа
диапазон температуры для ЭБ, °С диапазон температуры для ППР, °С атмосферное давление, кПа относительная влажность, %, не более |
от +0,1 до +150 1,6 от -10 до +60 (от -40 до +60)* от -40 до +180 от 84 до 106,7 80 при +35 °С и более низких температурах, без конденсации влаги | ||||||
|
Потеря давления при Qmax, МПа, не более |
0,02 | ||||||
|
Диаметр условного прохода (DN) |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
Цена импульса, л./имп. |
10 |
10 |
10 |
100 |
100 |
100 |
100 |
|
Наибольшее значение объема отображаемое на дисплее счетчика, м3 |
99999,999 | ||||||
|
Наименьшая цена деления, м3 |
0,0000001 | ||||||
|
Тип дисплея |
LCD, 8 цифр | ||||||
|
Питание (литиевая батарея), В |
5 | ||||||
|
Время работы батареи, лет, не менее |
6 | ||||||
|
Системы интерфейса |
M-BUS, RS485, импульсный выход, LoRaWan, NB-IoT | ||||||
|
Почасовой архив, суток |
184 | ||||||
|
Присоединение к трубопроводу |
фланцевое | ||||||
|
Степень защиты по ГОСТ 14254 |
IP65 | ||||||
|
Габаритные размеры счётчиков, мм: | |||||||
|
- длина, не более |
200 |
200 |
225 |
250 |
250 |
300 |
350 |
|
- ширина, не более |
165 |
185 |
200 |
220 |
250 |
285 |
340 |
|
- высота, не более |
190 |
200 |
280 |
280 |
280 |
360 |
415 |
|
Масса, кг, не более |
7,1 |
9,3 |
11,5 |
13,6 |
18,5 |
28,2 |
37,5 |
|
* - исполнение ЭБ по заказу | |||||||
