Номер по Госреестру СИ: 92954-24
92954-24 Манометры мембранные
(YEF)
Назначение средства измерений:
Манометры мембранные YEF (далее - манометры) предназначены для предназначены для измерений избыточного давления газов и жидкостей, а также разряжения газов.

Внешний вид.
Манометры мембранные
Рисунок № 1
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 12 «Методы испытаний» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия Beijing Brighty Instrument Co.,Ltd. «Манометры мембранные YEF».
ПравообладательBeijing Brighty Instrument Co., Ltd, Китай
Адрес: 2nd-4th Floor, Building 3, Jia No.135, Chengshousi Road,South Third Ring road, Chaoyang District, Beijing, Китай
Тел.: 010-67690053
E-mail: fuwu@sinobld.com
Изготовитель
Beijing Brighty Instrument Co., Ltd, КитайАдрес: 2nd-4th Floor, Building 3, Jia No.135, Chengshousi Road,South Third Ring road, Chaoyang District, Beijing, Китай
Адрес места осуществления деятельности: 3rd Floor, Building 3, No. 3 and No. 3 Courtyard, Guanggu 7th Street, Yanqing District, Beijing, Китай
Тел.: 010-67690053
E-mail: fuwu@sinobld.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Адрес: 142300, Московская обл., Чеховский р-н, г. Чехов, Симферопольское ш., д. 2 Телефон: +7 (495) 108-69-50
E-mail: info@prommashtest.ru
Правообладатель
Beijing Brighty Instrument Co., Ltd, КитайАдрес: 2nd-4th Floor, Building 3, Jia No.135, Chengshousi Road,South Third Ring road, Chaoyang District, Beijing, Китай
Тел.: 010-67690053
E-mail: fuwu@sinobld.com
Принцип действия манометров основан измеряемым давлением и упругой деформацией коробка).
Манометры конструктивно состоят из
на использовании зависимости между чувствительного элемента (мембранная
корпуса, внутри которого находится чувствительный элемент, соединенный через передаточный механизм со стрелкой, острый конец которой перемещается по окружности циферблата. Под воздействием измеряемого давления чувствительный элемент деформируется и с помощью передаточного механизма преобразуется перемещение стрелки относительно шкалы циферблата манометра.
Манометры выпускаются в различных модификациях, отличающиеся друг от друга конструктивным оформлением (диаметр циферблата, материал корпуса и др.) и диапазоном измерений.
Манометры могут изготавливаться в виброзащищенном исполнении.
Манометры выпускаются в модификациях, условное обозначение которых выглядит следующим образом:
X1(X2) - Хз . X4 . X5 . Хб . Xj . X8 . X9,
где X1 - наименование типа: YEF;
X2 - вибростойкость:
др.);
«N» - с заливочной жидкостью (водный раствор глицерина, силиконовое масло и «__» - без заполнения;
X3 - диаметр циферблата, мм: «065» - Ф65тт, «100» - ФЮОтт. «160» - Ф160тт; X4 - способ установки:
«АО» - радиальное соединение без фланца; «AT» - радиальное соединение с передним фланцем;
«AH» - радиальное соединение с задним фланцем; «ZO» - аксиальное соединение без фланца;
«ZT» - аксиальное соединение с передним фланцем;
«ZZ» - аксиальное соединение со средним фланцем; «ZH» - аксиальное соединение c задним фланцем;
X5 - материал корпуса:
«501» - 304 Монтажный корпус;
«531» - 304 Сварной корпус;
«541» - 304 Сварной корпус с отверстием для сброса давления;
«554» - 304 Монтажный корпус с крышкой из огрстекла (Ф65тт);
«601» - 316L Монтажный корпус;
«631» - 316L Сварной корпус;
X6
X7
X8 прибор);
X9
«641» - 316L Сварной корпус с отверстием для сброса давления;
-
- тип резьбы и материал (конкретное значение указано в паспорте на прибор);
-
- диапазон измерений (конкретное значение указано в паспорте на прибор);
-
- характеристики циферблата и точность (конкретное значение указано в паспорте на - другие варианты:
«____» - стандартная модификация;
«SYB» - заполнены глицерином;
«PDW» - устройство позиционирования; «PHD»-буферный винт;
«FWP» - корпус из нержавеющей стали;
«TPB» - со специальным циферблатом.
Заводские номера в виде цифрового и (или) буквенно-цифрового обозначения, состоящего из арабских цифр и (или) букв латинского алфавита, наносятся на шкалу манометра или на тыльную сторону корпуса манометра типографским методом.
Знак поверки наносится на защитное стекло манометра и (или) в паспорт манометра. Пломбирование манометра не предусмотрено.

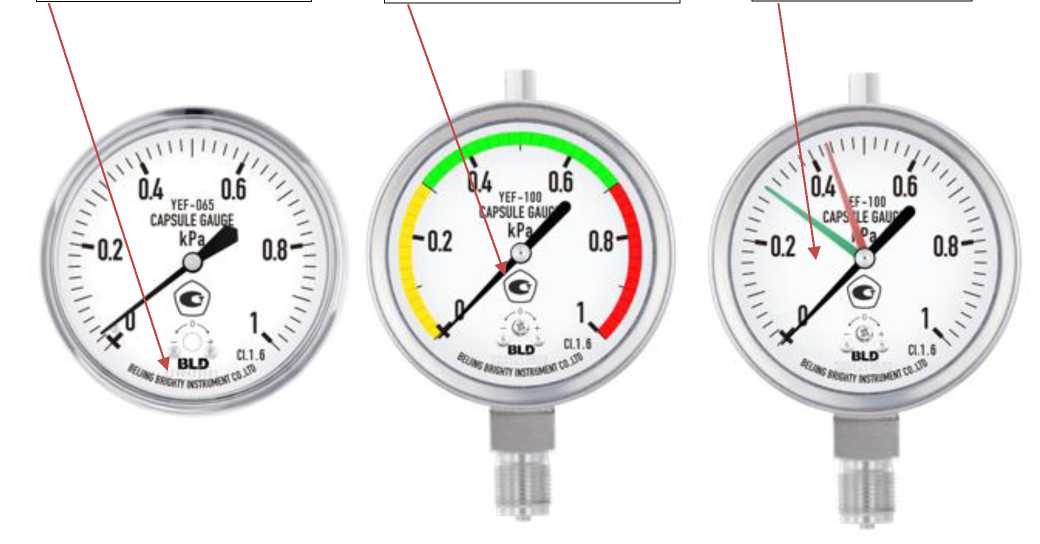

Общий вид манометров представлен на рисунке 1.
место нанесения заводского номера
место нанесения знака
место нанесения знака поверки
утверждения типа
Рисунок 1 - Общий вид манометров
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений, кПа1)2) |
от -60 до 60 |
|
Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений3), % |
±1,6; ±2,5 |
|
Пределы допускаемой дополнительной приведенной (к диапазону измерений) погрешности измерений давления, вызванной отклонением температуры окружающей среды от нормальных условий, на каждые 10 °С, % |
±0,4 |
|
Примечания:
| |
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- диаметр |
162 |
|
- длина |
225 |
|
Масса (с фланцами), кг, не более |
12 |
|
Рабочие условия эксплуатации: | |
|
- диапазон температур окружающей среды, °С |
от -55 до +70 |
|
- относительная влажность, %, не более |
98 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Степень защиты, IP |
66 |
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр мембранный YEF1) |
- |
1 ед. |
|
Паспорт |
- |
1 экз. |
|
1) в зависимости от заказа | ||
