Номер по Госреестру СИ: 93682-24
93682-24 Манометры дифференциальные
(YCA)
Назначение средства измерений:
Манометры дифференциальные YCA (далее - манометры)
предназначены для измерений дифференциального давления (разности давлений) газообразных или жидких сред.
Внешний вид.
Манометры дифференциальные
Рисунок № 1
Общие сведения
Дата публикации - 06.11.2024
Срок свидетельства - 02.11.2029
Номер записи - 195492
ID в реестре СИ - 1420992
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
YCA, мод. YCAN-100, YCA, мод. YCA-100, YCA,
Производитель
Изготовитель - Beijing Brighty Instrument Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2650 от 2024.11.02 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Манометры дифференциальные (YCA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Beijing Brighty Instrument Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92953-24 22.08.2029 |
Манометры мембранные, PYQHB Beijing Brighty Instrument Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92954-24 22.08.2029 |
Манометры мембранные, YEF Beijing Brighty Instrument Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92953-24 22.08.2029 |
Манометры мембранные, PYQHB Beijing Brighty Instrument Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
92954-24 22.08.2029 |
Манометры мембранные, YEF Beijing Brighty Instrument Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
93682-24 02.11.2029 |
Манометры дифференциальные, YCA Beijing Brighty Instrument Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
|
93683-24 02.11.2029 |
Манометры показывающие, YQHB Beijing Brighty Instrument Co., Ltd (КИТАЙ ) |
ОТ МП |
1 год |
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Кто поверяет Манометры дифференциальные (YCA)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 15 | 15 | 15 | 0 | 0 | 15 | 15 | 0 |
Стоимость поверки Манометры дифференциальные (YCA)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится под защитное стекло на циферблат (шкалу) манометра методом печати и на титульный лист эксплуатационных документов типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 12 «Методы испытаний» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Стандарт предприятия Beijing Brighty Instrument Co.,Ltd. Манометры дифференциальные YCA.
ПравообладательBeijing Brighty Instrument Co., Ltd, Китай
Адрес: 2nd-4th Floor, Building 3, Jia No.135, Chengshousi Road,South Third Ring road, Chaoyang District, Beijing, Китай
Адрес производства: 3rd Floor, Building 3, No. 3 and No. 3 Courtyard, Guanggu 7th Street, Yanqing District, Beijing, Китай
Тел.: 010-67690053
E-mail: fuwu@sinobld.com
Изготовитель
Beijing Brighty Instrument Co., Ltd, КитайАдрес: 2nd-4th Floor, Building 3, Jia No.135, Chengshousi Road,South Third Ring road, Chaoyang District, Beijing, Китай
Адрес производства: 3rd Floor, Building 3, No. 3 and No. 3 Courtyard, Guanggu 7th Street, Yanqing District, Beijing, Китай
Тел.: 010-67690053
E-mail: fuwu@sinobld.com
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, эт. 4, помещ. I, ком. 28
Адрес места осуществления деятельности: 142300, Чеховский р-н, г. Чехов, Симферопольское ш., д. 2
Телефон: +7 (495) 108-69-50
E-mail: info@prommashtest.ru
Правообладатель
Beijing Brighty Instrument Co., Ltd, КитайАдрес: 2nd-4th Floor, Building 3, Jia No.135, Chengshousi Road,South Third Ring road, Chaoyang District, Beijing, Китай
Адрес производства: 3rd Floor, Building 3, No. 3 and No. 3 Courtyard, Guanggu 7th Street, Yanqing District, Beijing, Китай
Тел.: 010-67690053
E-mail: fuwu@sinobld.com
Принцип действия манометров основан на использовании зависимости между измеряемым давлением и упругой деформацией чувствительного элемента. Под воздействием измеряемой разности давлений, подающихся в измерительные камеры манометра, деформируется чувствительный элемент, которая с помощью передаточного механизма перемещает показывающую стрелку относительно шкалы циферблата манометра.
Конструктивно манометры состоят из корпуса, в котором находится измерительная камера с чувствительным элементом и передаточным механизмом, стрелочного индикатора с циферблатом. Подача давления в измерительные камеры манометра производится через подводные каналы корпуса, обозначенные как (+) и (-) для подключения источников высокого и низкого давления, соответственно.
Манометры выпускаются в различных модификациях, отличающиеся друг от друга конструктивным оформлением (диаметр циферблата, материал корпуса, тип резьбы и материал), диапазоном измерений и погрешностью измерений.
Манометры выпускаются в модификациях, условное обозначение которых выглядит следующим образом:
X1(X2) - Хз . X4 . X5 . Хб . Xj . X8 . X9,
где X1 - наименование типа: YCA;
X2 - вибростойкость:
«N» - с заливочной жидкостью (водный раствор глицерина, силиконовое масло и
др.);
«__» - без заполнения;
X3 - диаметр циферблата, мм: «100» - Ф100тт, «150» - Ф150тт; X4 - способ установки:
«АО» - радиальное соединение без фланца;
«АН» - радиальное соединение с передним фланцем;
«GK» - с монтажным кронштейном;
X5 - материал корпуса:
«521» - сталь марки 304;
«621» - сталь марки 316L;
X6 - тип резьбы и материал (конкретное значение указано в паспорте на прибор);
X7 - диапазон измерений (конкретное значение указано в паспорте на прибор);
X8 - характеристики циферблата и точность (конкретное значение указано в паспорте на прибор);
X9 - другие варианты:
«FFA» - с тремя клапанами;
«FFB» - с пятью клапанами;
«FXX» - с удлиненным фланцем;
«TPB» - со специальным циферблатом.
Заводские номера в виде цифрового и (или) буквенно-цифрового обозначения, состоящего из арабских цифр и (или) букв латинского алфавита, наносятся на шкалу манометра или на тыльную сторону корпуса манометра типографским методом.
Знак поверки наносится на защитное стекло манометра и (или) в паспорт манометра. Пломбирование манометра не предусмотрено.

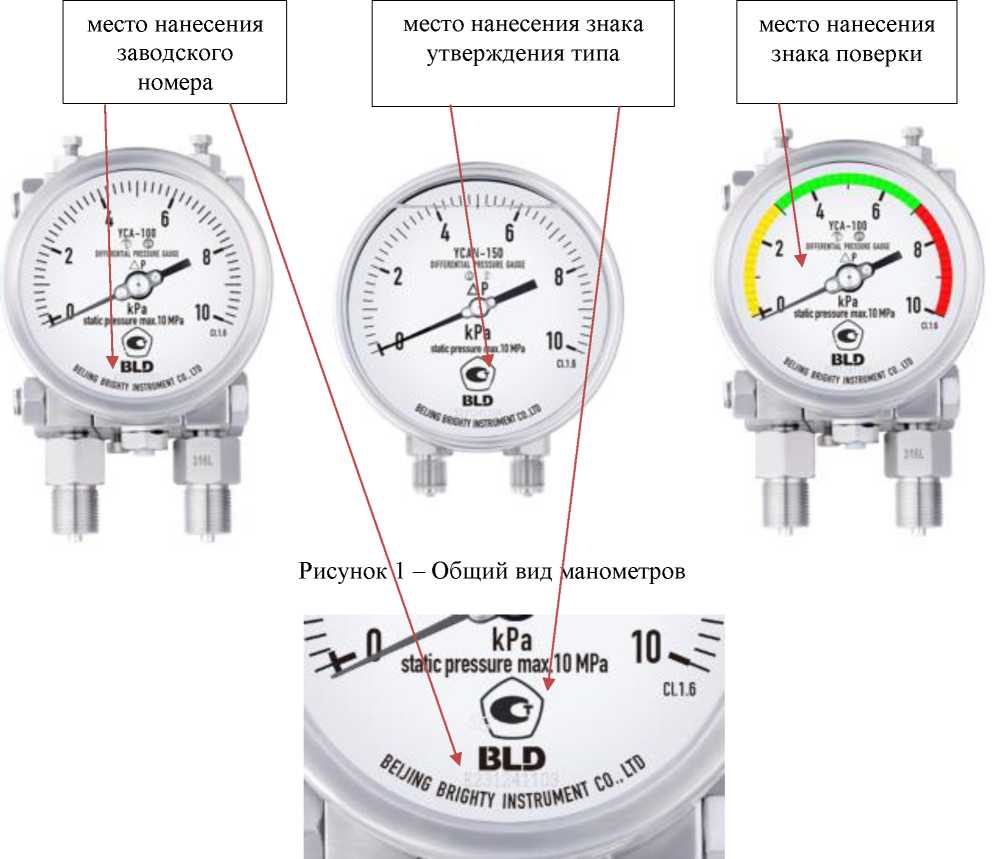

Общий вид манометров представлен на рисунке 1. Проекция нижней части знака утверждения типа
циферблата манометра с местом нанесения заводского номера представлена на рисунке 2.
Рисунок 2 - Проекция нижней части циферблата манометра
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Манометр дифференциальный |
YCA1) |
1 ед. |
|
Паспорт |
- |
1 экз. |
|
1) в зависимости от заказа | ||
Таблица 1 - Метрологические характеристики
Наименование характеристики
Диапазон измерений дифференциального давления (перепада давления), МПа1)2)
Значение от 0 до 0,01 от 0 до 0,015 от 0 до 0,016 от 0 до 0,02 от 0 до 0,025 от 0 до 0,03 от 0 до 0,04 от 0 до 0,05 от 0 до 0,06 от 0 до 0,07 от 0 до 0,08 от 0 до 0,1 от 0 до 0,15 от 0 до 0,16 от 0 до 0,2 от 0 до 0,25 от 0 до 0,3 от 0 до 0,35 от 0 до 0,4 от 0 до 0,5 от 0 до 0,6 от 0 до 0,7 от 0 до 0,8 от 0 до 1
от 0 до 1,5 от 0 до 1,6 от 0 до 2 от 0 до 2,5
Пределы допускаемой основной приведенной к верхнему пределу диапазона измерений погрешности измерений дифференциального давления1 2 3 4, %__________________________________
±1,0; ±1,6; ±2,5
Пределы приведенной измерений отклонением
допускаемой дополнительной к верхнему пределу диапазона погрешности, вызванной
температуры окружающей среды
от нормальных условий, на каждые 10 °С, %
±0,4
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более:
|
152 400 |
|
Масса, кг, не более |
30 |
|
Рабочие условия эксплуатации:
|
от -55 до +70 от 30 до 98 от 84,0 до 106,7 |
