где

X1 - наименование типа: YQHB;

X2 - вибростойкость:

«N» - с заливочной жидкостью (водный раствор глицерина, силиконовое масло и

др.);

X3

X4

X5

X6

Xj

X8

«__» - без заполнения;

• - диаметр циферблата, мм: «063» - ФбЗтт, «100» - ФЮОтт. «160» - Ф160тт;

• - способ установки:

«АО» - радиальное соединение без фланца;

«AT» - радиальное соединение с передним фланцем;

• - материал корпуса: «531» -сталь марки 304; «631» - сталь марки 316L;

• - тип резьбы и материал (конкретное значение указано в паспорте на прибор);

• - диапазон измерений (конкретное значение указано в паспорте на прибор);

• - характеристики циферблата и точность (конкретное значение указано в паспорте

на прибор);

X9 - другие варианты:

место нанесения заводского номера

место нанесения знака утверждения типа

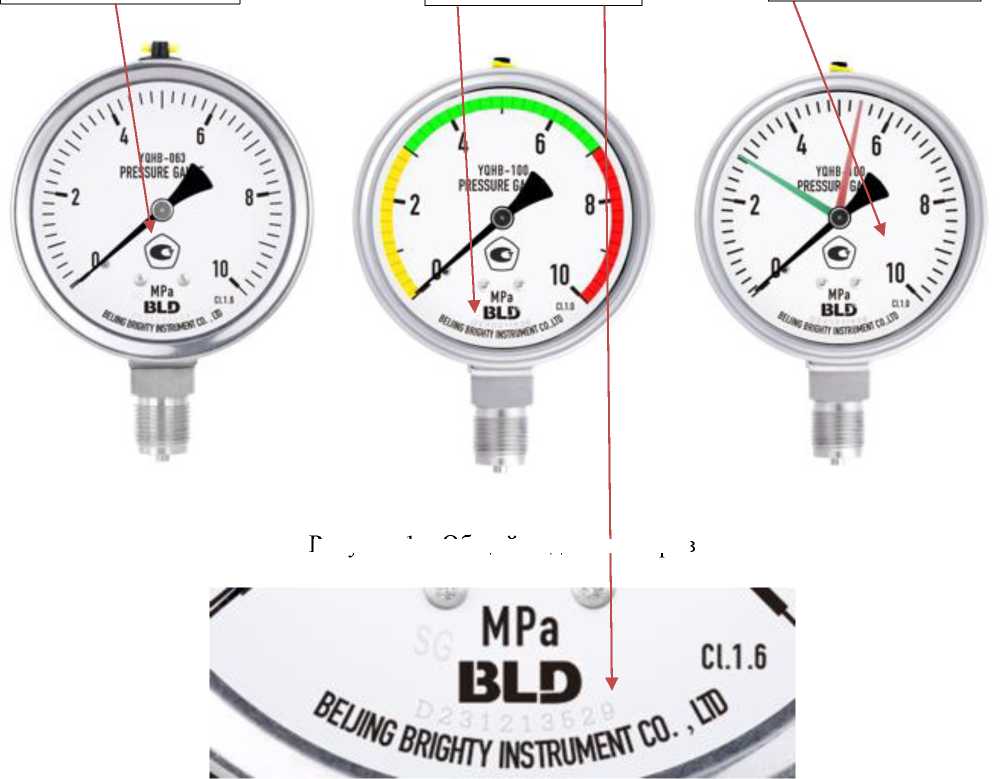

Рисунок 1 - Общий вид манометров

Таблица 1 - Метрологические характер Наименование характеристики

истики

Значение

Диапазон измерений, МПа¹⁾²⁾: - избыточного давления

от 0 до 0,06; от 0 до 0,07; от 0 до 0,08; от 0 до 0,1; от 0 до 0,15; от 0 до 0,16; от 0 до 0,2; от 0 до 0,25; от 0 до 0,3; от 0 до 0,35; от 0 до 0,4; от 0 до 0,5; от 0 до 0,6; от 0 до 1; от 0 до 1,5; от 0 до 1,6;

от 0 до 2; от 0 до 2,5; от 0 до 3; от 0 до 4; от 0 до 5; от 0 до 6; от 0 до 7; от 0 до 10; от 0 до 15; от 0 до 16; от 0 до 20; от 0 до 25; от 0 до 30; от 0 до 35; от 0 до 40; от 0 до 60

- давления-разрежения

от -0,03 до 0,03; от -0,04 до 0,06; от -0,05 до 0,05; от -0,1 до 0; от -0,1 до 0,06; от -0,1 до 0,1;

от -0,1 до 0,15; от -0,1 до 0,2; от -0,1 до 0,3; от -0,1 до 0,4; от -0,1 до 0,5; от -0,1 до 0,9;

от -0,1 до 1,5; от -0,1 до 2,4

- разрежения

от -0,0004 до 0; от -0,0005 до 0; от -0,0006 до 0; от -0,001 до 0; от -0,0016 до 0; от -0,002 до 0;

от -0,0025 до 0; от -0,003 до 0; от -0,004 до 0

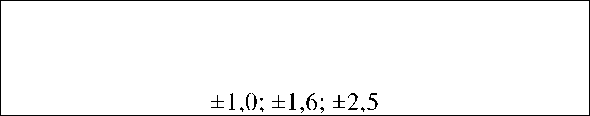

Пределы допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления³⁾, %______________________

Пределы            допускаемой

дополнительной приведенной (к диапазону измерений) погрешности измерений давления, вызванной отклонением         температуры

окружающей среды от нормальных условий, на каждые 10 °С, %______

Примечания:

±0,4

• ¹⁾ в соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерения давления (кПа, бар, кгс/см²), допущенных к применению в РФ, конкретное значение указано в паспорте на прибор;

• ²⁾ конкретное значение указано в паспорте на прибор;

• ³⁾ вариация показаний средств измерений не превышает абсолютного значения допускаемой основной приведенной (к диапазону измерений) погрешности измерений давления.

Таблица 2 - Основные технические характеристики
