Номер по Госреестру СИ: 93086-24
93086-24 Источники питания постоянного тока
(N36100)
Назначение средства измерений:
Источники питания постоянного тока N36100 (далее - источники) предназначены для предназначены для воспроизведений/измерений напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 30.08.2029
Номер записи - 194893
ID в реестре СИ - 1418688
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Hunan Next Generation Instrumental T&C Tech. Co., Ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2064 от 2024.08.30 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Источники питания постоянного тока (N36100)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hunan Next Generation Instrumental T&C Tech. Co., Ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
92980-24 22.08.2029 |
Источники питания постоянного тока линейные, N3410 Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
92980-24 22.08.2029 |
Источники питания постоянного тока линейные, N3410 Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93086-24 30.08.2029 |
Источники питания постоянного тока, N36100 Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93460-24 14.10.2029 |
Источники питания постоянного тока, АКИП-1178-4К Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
|
93903-24 27.11.2029 |
Источники-измерители напряжения и силы тока, N2600 Hunan Next Generation Instrumental T&C Tech. Co., Ltd. (КИТАЙ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Кто поверяет Источники питания постоянного тока (N36100)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Источники питания постоянного тока (N36100)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW N36100 |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.33 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик, наклеиваемый на лицевую панель источников, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах измерений)приведены в разделе 7 «Эксплуатация» документа «Источники питания постоянного тока N36100. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений утверждении государственной электрического напряжения утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об поверочной схемы для средств измерений постоянного и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об
Источники питания постоянного тока N36100. Стандарт предприятия.
ПравообладательHunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай
Адрес: Building 5, Wisdom Bay Science and Innovation Park, No. 6 Wenchuan Road, Baoshan District, Shanghai, China
Телефон (факс): +7 (499)455-91-97
Web-сайт: https://en.ngitech.cn
E-mail: export@ ngitech.cn
Изготовитель
Hunan Next Generation Instrumental T&C Tech. Co., Ltd., КитайАдрес: Building 5, Wisdom Bay Science and Innovation Park, No. 6 Wenchuan Road, Baoshan District, Shanghai, China
Телефон (факс): +7 (499)455-91-97
Web-сайт: https://en.ngitech.cn
E-mail: export@ ngitech.cn
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Hunan Next Generation Instrumental T&C Tech. Co., Ltd., КитайАдрес: Building 5, Wisdom Bay Science and Innovation Park, No. 6 Wenchuan Road, Baoshan District, Shanghai, China
Телефон (факс): +7 (499)455-91-97
Web-сайт: https://en.ngitech.cn
E-mail: export@ ngitech.cn
Источники представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения.
На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и тока на выходе, вращающийся регулятор для установки выходных параметров, функциональные клавиши.
На задней панели источников расположены: разъем сети питания, клеммы выходного напряжения и разъем для связи с персональным компьютером через интерфейс RS-232.
Принцип действия источников основан на преобразовании переменного сетевого напряжения в постоянное стабилизированное напряжение посредством высокочастотного преобразователя. Полученные напряжение и сила постоянного тока измеряются и отображаются на дисплее.
К данному типу средства измерений относятся источники следующих модификаций: N36150-20-100, N36150-40-50, N36150-80-150, N36150-150-12, N36150-300-8, N36190-20-100, N36190-40-50, N36190-80-25, N36190-150-12, N36190-300-8, отличающихся диапазонами воспроизведений / измерений напряжения и силы постоянного тока, максимальным значением выходной электрической мощности
Нанесение знака поверки на источники в обязательном порядке не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель источников, в месте, указанном на рисунке 2.
Общий вид средств измерений представлен на рисунке 1. Места нанесения знака утверждения типа и заводского номера, а также место пломбирования от несанкционированного доступа представлены на рисунке 2.
Рисунок 1 - Общий вид источников питания постоянного тока N36100
N36150-20-100 20V/100A/500W
|
0.000 V |
О.ООА |
|
CV TTiTiTil V |
0.00 А |
|
0.000 VV |
OFF |

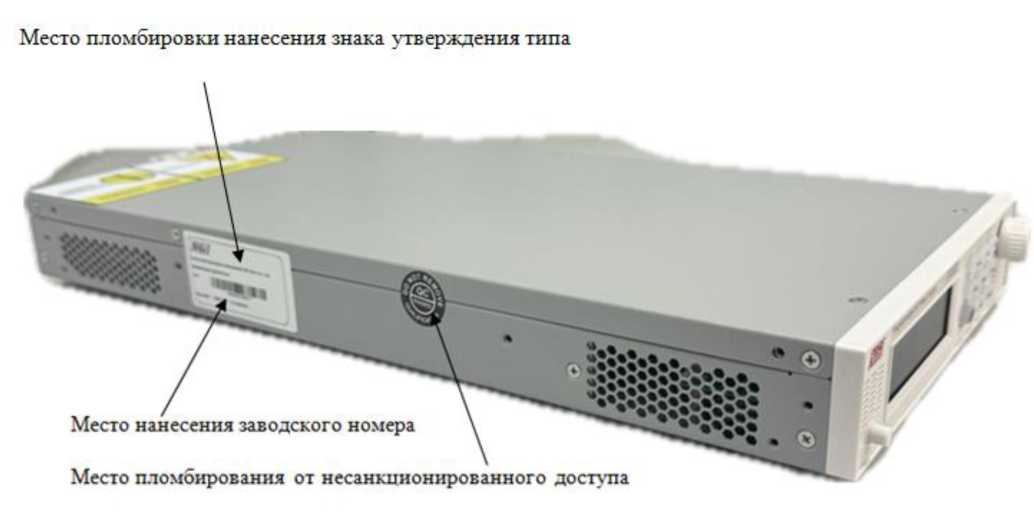

Рисунок 2 - Место пломбирования от несанкционированного доступа, место нанесения заводского номера и знака утверждения типа источников питания постоянного тока N36100
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока |
Модификация N36150-20-100 или N36150-40-50 или N36150-80-150 или N36150-150-12 |
1 шт. |
|
N3410 |
или N36150-300-8 или N36190-20-100 или N36190-40-50 или N36190-80-25 или N36190-150-12 или N36190-300-8 | |
|
Сетевой кабель питания |
- |
1 шт. |
|
Соединительный кабель |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведений/измерений напряжения постоянного | |
|
тока, В: | |
|
- для модификаций N36150-20-100, N36190-20-100 |
20 |
|
- для модификаций N36150-40-50, N36190-40-50 |
40 |
|
- для модификаций N36150-80-25, N36190-80-25 |
80 |
|
- для модификаций N36150-150-12, N36190-150-12 |
150 |
|
- для модификаций N36150-300-8, N36190-300-8 |
300 |
Продолжение таблицы 2
|
1 |
2 |
|
Дискретность воспроизведений/измерений напряжения постоянного тока, В: - для модификаций N36150-20-100, N36190-20-100, N36150-40- |
0,001 |
|
50, N36190-40-50, N36150-80-25, N36190-80-25 - для модификаций N36150-150-12, N36190-150-12, N36150-300-8,N36190-300-8 |
0,01 |
|
Пределы допускаемой абсолютной погрешности воспроизведений/измерений напряжения постоянного тока, В - для модификаций N36150-20-100, N36190-20-100 |
±(0,0005^U1) +0,01) |
|
- для модификаций N36150-40-50, N36190-40-50 |
±(0,0005^U +0,02) |
|
- для модификаций N36150-80-25, N36190-80-25 |
±(0,0005^U +0,04) |
|
- для модификаций N36150-150-12, N36190-150-12 |
±(0,0005^U +0,075) |
|
- для модификаций N36150-300-8, N36190-300-8 |
±(0,0005^U +0,15) |
|
Уровень пульсаций выходного напряжения постоянного тока в полосе частот от 20 Гц до 20 МГц, ВПИК-ПИК, не более - для модификаций N36150-20-100, N36190-20-100 |
0,08 |
|
- для модификаций N36150-40-50, N36190-40-50 |
0,1 |
|
- для модификаций N36150-80-25, N36190-80-25 N36150-150-12, N36190-150-12 |
0,15 |
|
- для модификаций N36150-300-8, N36190-300-8 |
0,2 |
|
Нестабильность выходного напряжения при изменении силы тока на нагрузке, В |
±(0,0005^U) |
|
Диапазон воспроизведений/измерений силы постоянного тока, А - для модификаций N36150-20-100, N36190-20-100 |
100 |
|
- для модификаций N36150-40-50, N36190-40-50 |
50 |
|
- для модификаций N36150-80-25, N36190-80-25 |
25 |
|
- для модификаций N36150-150-12, N36190-150-12 |
12 |
|
- для модификаций N36150-300-8, N36190-300-8 |
8 |
|
Дискретность воспроизведений/измерений силы постоянного тока, А - для модификаций N36150-20-100, N36190-20-100 |
0,01 |
|
- для модификаций N36150-40-50, N36190-40-50, N36150-80-25, N36190-80-25, N36150-150-12, N36190-150-12, N36150-300-8, N36190-300-8 |
0,001 |
|
Максимальное значение выходной электрической мощности, Вт: - для модификаций N36150-20-100, N36150-40-50, N36150-80-25, N36150-150-12, N36150-300-8 |
500 |
|
- для модификаций N36190-20-100, N36190-40-50, N36190-80-25, N36190-150-12, N36190-300-8 |
900 |
Окончание таблицы 2
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности воспроизведений/измерений силы постоянного тока, А
|
±(0,001 •12) +0,1) ±(0,001-1 +0,05) ±(0,001^1 +0,025) ±(0,001^1 +0,012) ±(0,001^1 +0,008) |
|
Нестабильность силы постоянного тока на выходе при изменении напряжения на нагрузке, А |
±(0,001-1) |
|
Примечания
| |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания:
|
от 198 до 242 от 47 до 63 |
|
Габаритные размеры, (ширинахвысотахглубина), мм |
214x43x420 |
|
Масса, кг, не более |
4 |
|
Рабочие условия эксплуатации:
|
от 0 до +40 от 5 до 90 |
|
Условия хранения и транспортирования:
|
от -20 до +60 90 |
|
Средняя наработка на отказ, ч, не менее |
25000 |
