Номер по Госреестру СИ: 93903-24
93903-24 Источники-измерители напряжения и силы тока
(N2600)
Назначение средства измерений:
Источники-измерители напряжения и силы постоянного тока N2600 (далее -источники-измерители) предназначены для воспроизведения и измерения напряжения и силы постоянного тока, измерения электрического сопротивления постоянного тока.

Внешний вид.
Источники-измерители напряжения и силы тока
Рисунок № 1

Внешний вид.
Источники-измерители напряжения и силы тока
Рисунок № 2
Программное обеспечение
Управление режимами работы и настройками источника-измерителя осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящим к искажению результатов измерений.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FW N2600 |
|
Номер версии (идентификационный номер ПО) |
не ниже 6.15 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится типографским способом на шильдик, наклеиваемый на боковую панель источников, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах измерений)приведены в разделе 4 «Эксплуатация» документа «Источники-измерители напряжения и силы постоянного тока N2600. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Источники питания постоянного тока N2600».
ПравообладательHunan Next Generation Instrumental T&C Tech. Co., Ltd., Китай
Адрес: Building 5, Wisdom Bay Science and Innovation Park, No. 6 Wenchuan Road, Baoshan District, Shanghai, China
Телефон (факс): +7 (499)455-91-97
Web-сайт: https://en.ngitech.cn
E-mail: export@ ngitech.cn
Изготовитель
Hunan Next Generation Instrumental T&C Tech. Co., Ltd., КитайАдрес: Building 5, Wisdom Bay Science and Innovation Park, No. 6 Wenchuan Road, Baoshan District, Shanghai, China
Телефон (факс): +7 (499)455-91-97
Web-сайт: https://en.ngitech.cn
E-mail: export@ ngitech.cn
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Рост'ест' Москва»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Правообладатель
Hunan Next Generation Instrumental T&C Tech. Co., Ltd., КитайАдрес: Building 5, Wisdom Bay Science and Innovation Park, No. 6 Wenchuan Road, Baoshan District, Shanghai, China
Телефон (факс): +7 (499)455-91-97
Web-сайт: https://en.ngitech.cn
E-mail: export@ ngitech.cn
Источники-измерители представляют собой прибор, выполненный в виде моноблока в металлическом корпусе настольного исполнения.
На передней панели источников-измерителей расположены: кнопка включения питания, дисплей, вращающийся регулятор для установки выходных параметров, функциональные клавиши. Управление режимами работы, выбор и регулировка параметров, включение и переключение между лицевой и задней панелями измерительных входов/выходов источников осуществляется с передней панели специальными кнопками. Для ввода цифровых параметров на панели имеется две группы органов управления: кнопки направлений (со стрелками) и цифровая клавиатура. В нижней части панели расположены измерительные разъемы и кнопки управления, функционал которых меняется в зависимости от выбора пунктов меню на экране.
На задней клеммы выходного интерфейс RS-232.
Принцип переменного сетевого напряжения в постоянное стабилизированное посредством высокочастотного преобразователя.
К данному типу средства измерений относятся источники-измерители следующих модификаций: N2600-1000-01, N2600-100-03, N2600-200-01, N2600-020-01, отличающихся диапазонами воспроизведений / измерений напряжения, силы и сопротивления постоянного тока, максимальным значением выходной электрической мощности.
Нанесение знака поверки на источники-измерители в обязательном порядке не предусмотрено.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на рисунке 2.
Общий утверждения от несанкционированного доступа представлены на рисунке 2.
панели источников-измерителей расположены: разъем сети питания, напряжения и разъем для связи с персональным компьютером через
действия источников-измерителей основан на преобразовании в постоянное стабилизированное напряжение
на боковую панель
вид средств измерений типа и заводского
источников-измерителей, в месте, указанном
представлен на рисунке 1. Места нанесения знака номера, а также место пломбирования

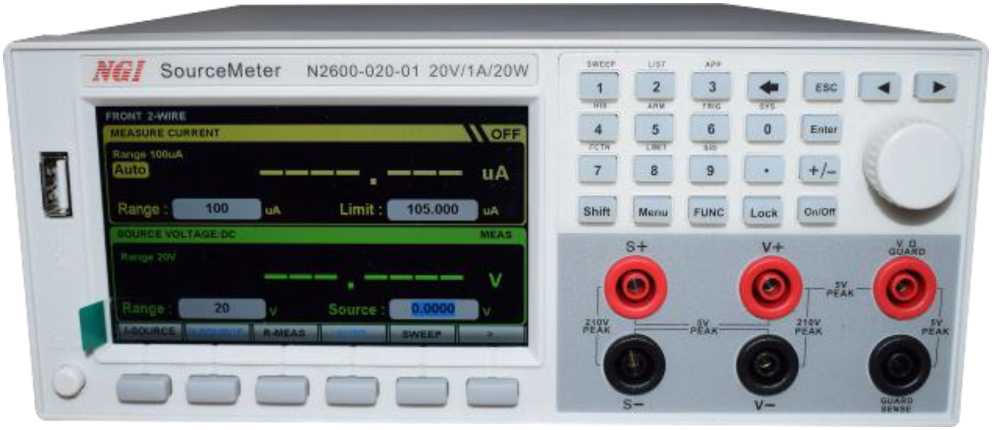

Рисунок 1 - Общий вид источников-измерителей напряжения и силы постоянного тока N2600

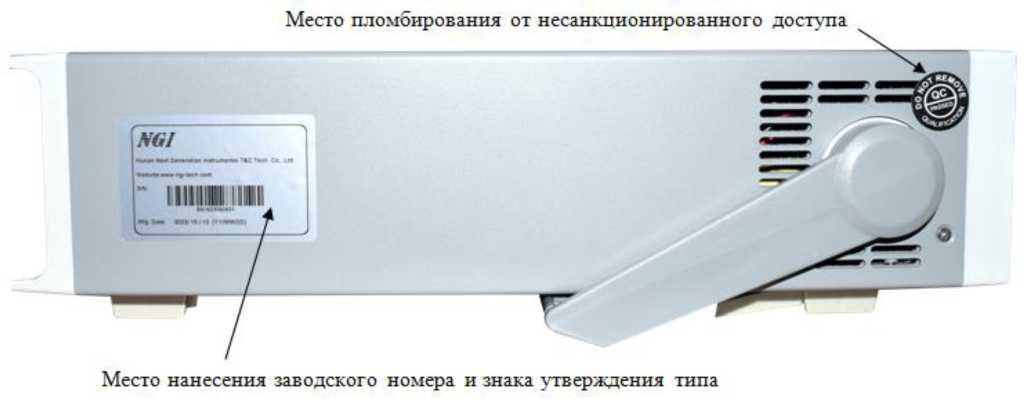

Рисунок 2 - Место пломбирования от несанкционированного доступа, место нанесения заводского номера и знака утверждения типа источников-измерителей напряжения и силы постоянного тока N2600
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Источник-измеритель напряжения и силы постоянного тока N2600 |
Модификация N2600-1000-01 или N2600-100-03 или N2600-200-01 или N2600-020-01 |
1 шт. |
|
Сетевой кабель питания |
- |
1 шт. |
|
Соединительный кабель |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
1 |
2 | ||
|
Пределы воспроизведений/измерений напряжения постоянного тока в зависимости от модификации, В |
Модификация | ||
|
N2600-020-01 |
0,2 / 2 / 20 | ||
|
N2610-100-03 |
0,2 / 2 / 20 / 100 | ||
|
N2610-200-01 |
0,2 / 2 / 20 / 200 | ||
|
N2600-1000-01 |
0,2 / 2 / 20 / 1000 | ||
|
Дискретность воспроизведений/измерений напряжения постоянного тока в зависимости от предела, В |
Предел, В | ||
|
0,2 |
1^10-6 | ||
|
2 |
1^10-5 | ||
|
20 |
1^10-4 | ||
|
100 / 200 / 1000 |
1^10-3 | ||
|
Пределы допускаемой абсолютной погрешности воспроизведений / измерений напряжения постоянного тока в зависимости от предела и модификации, В |
Предел, В |
Модификация | |
|
0,2 |
N2600-100-01 |
±(0,0002 • U1) + 0,0006) | |
|
N2610-100-03 |
±(0,00012 • U + 0,0003) | ||
|
N2600-200-01 N2600-020-01 |
±(0,0002 • U + 0,0001) | ||
|
2 |
N2600-100-01 |
±(0,0002 • U + 0,0006) | |
|
N2610-100-03 |
±(0,00012 • U + 0,0003) | ||
|
N2600-200-01 N2600-020-01 |
±(0,0002 • U + 0,0001) | ||
|
20 |
N2610-100-01 |
±(0,0002 • U + 0,0024) | |
|
N2610-100-03 |
±(0,00015 • U + 0,001) | ||
|
N2600-200-01 N2600-020-01 |
±(0,0002 • U + 0,002) | ||
|
100 |
N2610-100-03 |
±(0,0002 • U + 0,012) | |
|
200 |
N2600-200-01 |
±(0,0002 • U + 0,02) | |
|
1000 |
N2600-100-01 |
±(0,0002 • U + 0,1) | |
|
Пределы воспроизведений/измерений силы постоянного тока в зависимости от модификации, А |
Модификация | ||
|
N2600-020-01 |
1^10-6 / 1^10-5 / 1^10-4 / 1^10-3 / 2^10-2 / 0,1 / 1 | ||
|
N2610-100-03 |
1^10-5 / 1^10-4 / 1^10-3 / 1^10-2 / 0,1 / 1 / 3 / 10 | ||
|
N2610-200-01 |
1^10-6 / 1^10-5 / 1^10-4 / 1^10-3 / 1^10-2 / 0,1 / 1 | ||
|
N2600-1000-01 |
1^10-6 / 1^10-5 / 1^10-4 / 1^10-3 / 2^10-2 / 0,1 / 1 | ||
Продолжение таблицы 2
Дискретность воспроизведений/измерени й силы постоянного тока в зависимости от предела, A
Пределы допускаемой абсолютной погрешности воспроизведений/измерени й силы постоянного тока в зависимости от предела и модификации, А
|
2 | ||
|
Предел, А | ||
|
1^10-6 |
1-10-11 | |
|
1^10-5 |
1^10-10 | |
|
1^10-4 |
1^10-9 | |
|
1^10-3 |
1^10-8 | |
|
1^10-2 |
1^10-7 | |
|
2^10-2 |
1^10-7 | |
|
0,1 |
1^10-6 | |
|
1 |
1^10-5 | |
|
3 |
1^10-4 | |
|
10 |
1^10-4 | |
|
Предел, А |
Модификация | |
|
N2600-1000-01 |
±(0,00035 • I2) + 0,0000000006) | |
|
0,000001 |
N2600-200-01 |
±(0,0002 • I + 0,0000000006) |
|
N2600-020-01 | ||
|
N2600-1000-01 |
±(0,00033 • I + 0,000000002) | |
|
0,00001 |
N2600-100-03 |
±(0,00025 • I + 0,0000000007) |
|
N2600-200-01 |
±(0,0002 • I + 0,000000002) | |
|
N2600-020-01 | ||
|
N2600-1000-01 |
±(0,00031 • I + 0,00000002) | |
|
0,0001 |
N2600-100-03 |
±(0,00025 • I + 0,000000006) |
|
N2600-200-01 |
±(0,0002 • I + 0,00000002) | |
|
N2600-020-01 | ||
|
N2600-1000-01 |
±(0,00034 • I + 0,0000002) | |
|
0,001 |
N2600-100-03 |
±(0,00027 • I + 0,00000006) |
|
N2600-200-01 |
±(0,0002 • I + 0,0000002) | |
|
N2600-020-01 | ||
|
N2600-100-03 |
±(0,00045 • I + 0,000002) | |
|
0,01 |
N2600-200-01 |
±(0,0002 • I + 0,000002) |
|
N2600-020-01 | ||
|
0,02 |
N2600-1000-01 |
±(0,00045 • I + 0,000004) |
|
N2600-1000-01 |
±(0,00066 • I + 0,00002) | |
|
0,1 |
N2600-100-03 |
±(0,00055 • I + 0,000006) |
|
N2600-200-01 |
±(0,0002 • I + 0,00002) | |
|
N2600-020-01 | ||
|
N2600-1000-01 |
±(0,002 • I + 0,0006) | |
|
1 |
N2600-100-03 |
±(0,00067 • I + 0,0009) |
|
N2600-200-01 N2600-020-01 |
±(0,0005 • I + 0,0005) | |
|
3 |
N2600-100-03 |
±(0,00059 • I + 0,0028) |
|
10 |
N2600-100-03 |
±(0,00089 • I + 0,0059) |
|
2 | |||
|
Пределы измерений сопротивления постоянного тока в зависимости от силы испытательного тока, Ом |
Сила испытательного тока, А | ||
|
1 |
2 | ||
|
0,1 |
20 | ||
|
1^10-2 |
2^102 | ||
|
1^10-3 |
2^103 | ||
|
1^10-4 |
2^104 | ||
|
1^10-5 |
2^105 | ||
|
1^10-6 |
2^106 | ||
|
1^10-7 |
2^107 | ||
|
1^10-8 |
2^108 | ||
|
Дискретность измерений сопротивления постоянного тока в зависимости от предела, Ом |
2 |
1^10-5 | |
|
20 |
1^10-4 | ||
|
2^102 |
1^10-3 | ||
|
2^103 |
1^10-2 | ||
|
2^104 |
0,1 | ||
|
2^105 |
1 | ||
|
2^106 |
10 | ||
|
2^107 |
100 | ||
|
2^108 |
1^103 | ||
|
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянного тока в зависимости от предела и модификации, Ом |
Предел, Ом |
Модификация | |
|
1 |
N2600-1000-01 |
±(0,002 • R3) + 0,0003) | |
|
N2600-100-03 |
±(0,0017 • R + 0,0003) | ||
|
N2600-200-01 N2600-020-01 |
±(0,002 • R + 0,0003) | ||
|
20 |
N2600-1000-01 |
±(0,0011 • R + 0,006) | |
|
N2600-100-03 |
±(0,0010 • R + 0,003) | ||
|
N2600-200-01 N2600-020-01 |
±(0,0005 • R + 0,003) | ||
|
2^102 |
N2600-1000-01 |
±(0,0009 • R + 0,1) | |
|
N2600-100-03 |
±(0,0008 • R + 0,03) | ||
|
N2600-200-01 N2600-020-01 |
±(0,0005 • R + 0,03) | ||
|
2^103 |
N2600-1000-01 |
±(0,0008 • R + 0,6) | |
|
N2600-100-03 |
±(0,0007 • R + 0,3) | ||
|
N2600-200-01 N2600-020-01 |
±(0,0005 • R + 0,3) | ||
|
2^104 |
N2600-1000-01 |
±(0,0007 • R + 6) | |
|
N2600-100-03 |
±(0,0006 • R + 3) | ||
|
N2600-200-01 N2600-020-01 |
±(0,0005 • R + 3) | ||
|
2^105 |
N2600-1000-01 |
±(0,0007 • R + 60) | |
|
N2600-100-03 |
±(0,0007 • R + 30) | ||
|
N2600-200-01 N2600-020-01 |
±(0,0005 • R + 30) | ||
Окончание таблицы 2
|
2 | |||
|
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянного тока в зависимости от предела и модификации, Ом |
2^106 |
N2600-1000-01 |
±(0,0012 • R + 600) |
|
N2600-100-03 |
±(0,0011 • R + 300) | ||
|
N2600-200-01 N2600-020-01 |
±(0,001 • R + 300) | ||
|
2^107 |
N2600-1000-01 |
±(0,0012 • R + 2,4^103) | |
|
N2600-100-03 |
±(0,0011 • R + 1^103) | ||
|
N2600-200-01 N2600-020-01 |
±(0,001 • R + 2^103) | ||
|
2^108 |
N2600-1000-01 |
±(0,0066 • R + 2,4 •104) | |
|
N2600-200-01 N2600-020-01 |
±(0,007 • R + 2^104) | ||
|
N2600-1000-01 |
±(0,0012 • R + 600) | ||
|
Примечания
| |||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 100 до 240 от 47 до 63 |
|
Габаритные размеры без подножек и ручки, в зависимости от модификации, (ширинахвысотахглубина), мм N2600-020-01, N2610-200-01, N2600-1000-01 N2610-100-03 |
214х88х366 214x88x425 |
|
Масса, кг, не более |
3 |
|
Рабочие условия эксплуатации:
|
от 0 до +40 от 40 до 90 |
|
Условия хранения и транспортирования:
|
от -20 до +60 90 |
