Номер по Госреестру СИ: 93460-24
93460-24 Источники питания постоянного тока
(АКИП-1178-4К)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1178-4К (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока по четырем независимым каналам.

Внешний вид.
Источники питания постоянного тока
Рисунок № 1

Внешний вид.
Источники питания постоянного тока
Рисунок № 2

Внешний вид.
Источники питания постоянного тока
Рисунок № 3
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций. Номер версии ПО определяется по трем цифрам после символа «S», разделенным точкой.
«средний» в соответствии
Уровень защиты программного обеспечения
с Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Работа с прибором: настройка, управление» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1178-4К».
ПравообладательHunan Next Generation Instrumental T&C Tech. Co.,Ltd., Китай
Адрес: No. 101, Building B23-B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe
Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Телефон: +86 19330858550
E-mail: export@ngitech.cn
Web-сайт: http://www.ngi-tech.com
Изготовитель
Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., КитайАдрес: No. 101, Building B23-B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe
Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Телефон: +86 19330858550
E-mail: export@ngitech.cn
Web-сайт: http://www.ngi-tech.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
Hunan Next Generation Instrumental T&C Tech. Co.,Ltd., КитайАдрес: No. 101, Building B23-B24, Liandong Jinyu Industrial Center, No. 308, Maqiaohe
Road, Wangcheng Economic and Technological Development Zone, Changsha City, Hunan Province, China
Телефон: +86 19330858550
E-mail: export@ngitech.cn
Web-сайт: http://www.ngi-tech.com
По принципу действия источники относятся к программируемым импульсным источникам питания. Источники имеют четыре изолированных и независимых канала в одном корпусе и набор режимов и функций в каждом канале: стабилизация тока, стабилизация напряжения, защита от перенапряжения, защита от перегрузки по току. Управление и контроль режимов работы каждого канала источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного регулятора, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлическом корпусе стандартной высоты 2U и доступными для установки в 19-дюймовую приборную стойку.
Модификации источников отличаются выходной мощностью и диапазонами установки выходных параметров - напряжения и силы тока.
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра. Имеется функция создания и воспроизведения тестовых последовательностей без использования ПК. Предусмотрено подключение удаленной нагрузки по 4-проводной схеме.
На передней панели источников расположены: кнопка включения питания, дисплей отображения значений напряжения и силы тока на выходе, кнопка кнопки, вращающийся регулятор
для отображения значений напряжения и включения/отключения выхода, функциональные для установки выходных параметров.
На задней панели источников расположены: подключения нагрузки по 4-х проводной схеме на заземления, интерфейсы дистанционного управления RS-232, LAN и разъем сети питания.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на боковой стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на боковой стороне корпуса. Пломба может
выходные разъемы и разъемы для каждый из четырех каналов, винт
устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

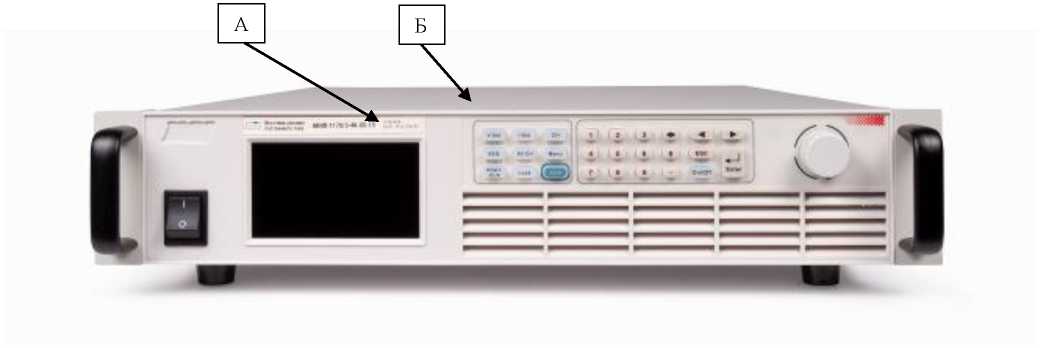

Рисунок 1 - Общий вид источников с местами нанесения знака утверждения типа (А) и знака поверки (Б)

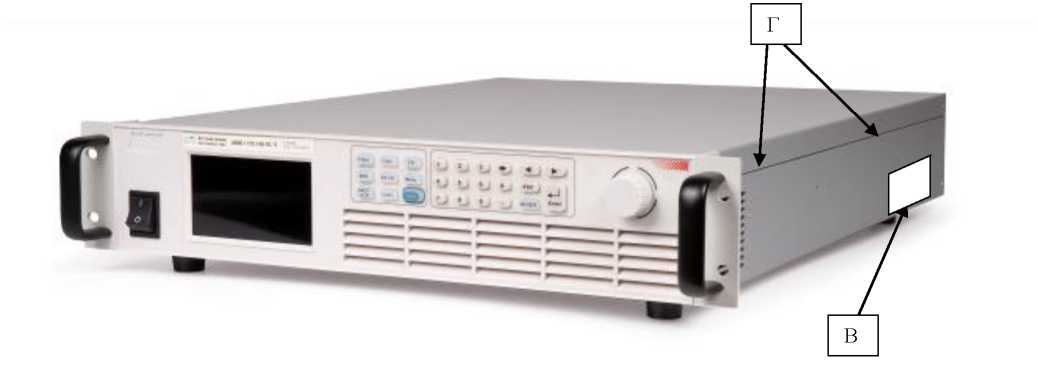

Рисунок 2 - Вид боковой панели источников с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)

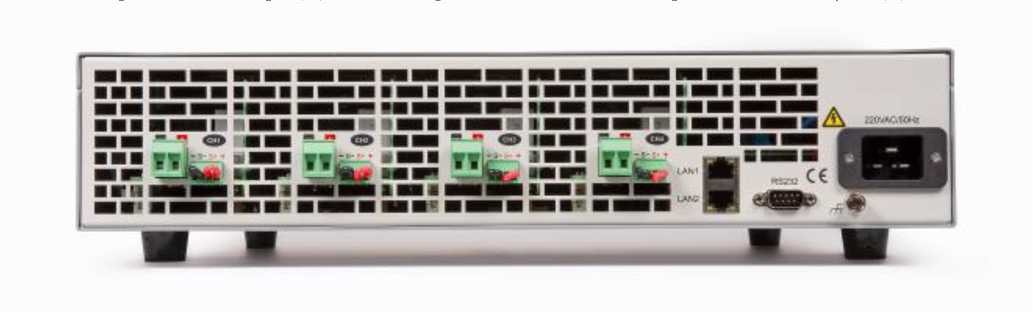

Рисунок 3 - Вид задней панели источников
Цвет корпуса источников может отличаться от представленного на рисунках.
Таблица 2 -
источников
|
Модификация |
Число каналов |
Выходное напряжение на канал, В |
Выходной ток на канал, А |
Мощность на канал, Вт |
|
АКИП-1178/1-4К-60-10 |
4 |
от 0 до 60 |
от 0 до 10 |
200 |
|
АКИП-1178/1-4К-150-4 |
4 |
от 0 до 150 |
от 0 до 4 |
200 |
|
АКИП-1178/2-4К-60-15 |
4 |
от 0 до 60 |
от 0 до 15 |
360 |
|
АКИП-1178/2-4К-150-6 |
4 |
от 0 до 150 |
от 0 до 6 |
360 |
|
АКИП-1178/3-4К-60-15 |
4 |
от 0 до 60 |
от 0 до 15 |
600 |
|
АКИП-1178/3-4К-150-6 |
4 |
от 0 до 150 |
от 0 до 6 |
600 |
Таблица 3 - Пределы допускаемой погрешности установки и измерения выходного напряжения источников
|
Модификация |
Пределы допускаемой абсолютной погрешности установки напряжения, В |
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
|
АКИП-1178/1-4К-60-10 |
±(0,0005^ Uvc'' ■0,001^ U „р2') |
±(0,0005 •иизм3)+ 0,001-ипр) |
|
АКИП-1178/1-4К-150-4 | ||
|
АКИП-1178/2-4К-60-15 | ||
|
АКИП-1178/2-4К-150-6 | ||
|
АКИП-1178/3-4К-60-15 | ||
|
АКИП-1178/3-4К-150-6 | ||
|
Примечание:
| ||
Таблица 4 - Пределы допускаемой погрешности установки и измерения силы выходного тока источников
|
Модификация |
Пределы допускаемой абсолютной погрешности установки силы тока, А |
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
|
АКИП-1178/1-4К-60-10 |
±(0,001 •1уст1)+0,001^1пр2)) |
±(0,001 •1изм3)+ 0,001-1пр) |
|
АКИП-1178/1-4К-150-4 | ||
|
АКИП-1178/2-4К-60-15 | ||
|
АКИП-1178/2-4К-150-6 | ||
|
АКИП-1178/3-4К-60-15 | ||
|
АКИП-1178/3-4К-150-6 | ||
|
Примечание:
| ||
Таблица 5 -
значения
источников
й выходного
|
Модификация |
Уровень пульсаций выходного напряжения (скз), мВ |
Уровень пульсаций выходного напряжения (пик-пик), мВ |
|
АКИП-1178/1-4К-60-10 |
20 |
250 |
|
АКИП-1178/2-4К-60-15 | ||
|
АКИП-1178/3-4К-60-15 | ||
|
АКИП-1178/1-4К-150-4 |
25 |
300 |
|
АКИП-1178/2-4К-150-6 | ||
|
АКИП-1178/3-4К-150-6 |
Таблица 6 - Допускаемые значения нестабильности выходного напряжения при изменении напряжения питания источников
|
Модификация |
Нестабильность напряжения при изменении напряжения питания, В |
|
АКИП-1178/1-4К-60-10 |
±(0,00015^иуст1)) |
|
АКИП-1178/2-4К-60-15 | |
|
АКИП-1178/3-4К-60-15 | |
|
АКИП-1178/1-4К-150-4 | |
|
АКИП-1178/2-4К-150-6 | |
|
АКИП-1178/3-4К-150-6 | |
|
Примечание: 1)иуст - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 7 - Допускаемые значения нестабильности выходного напряжения при изменении тока нагрузки
|
Модификация |
Нестабильность напряжения при изменении напряжения питания, В |
|
АКИП-1178/1-4К-60-10 |
±(0,0003 •иуст1)) |
|
АКИП-1178/2-4К-60-15 | |
|
АКИП-1178/3-4К-60-15 | |
|
АКИП-1178/1-4К-150-4 | |
|
АКИП-1178/2-4К-150-6 | |
|
АКИП-1178/3-4К-150-6 | |
|
Примечание: 1)иуст - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 8 - Допускаемые значения нестабильности выходного тока при изменении напряжения питания источников
|
Модификация |
Нестабильность силы тока при изменении напряжения питания, А |
|
АКИП-1178/1-4К-60-10 |
±(0,0005^1уст1)) |
|
АКИП-1178/2-4К-60-15 | |
|
АКИП-1178/3-4К-60-15 | |
|
АКИП-1178/1-4К-150-4 | |
|
АКИП-1178/2-4К-150-6 | |
|
АКИП-1178/3-4К-150-6 | |
|
Примечание: 1)1уст - значение силы постоянного тока, установленное на источнике, А | |
|
Таблица 9 - Допускаемые значения нестабильности выходного тока при изменении напряжения на нагрузке | |
|
Модификация |
Нестабильность силы тока при изменении напряжения питания, А |
|
АКИП-1178/1-4К-60-10 |
±(0,0005^1уст1)) |
|
АКИП-1178/2-4К-60-15 | |
|
АКИП-1178/3-4К-60-15 | |
|
АКИП-1178/1-4К-150-4 | |
|
АКИП-1178/2-4К-150-6 | |
|
АКИП-1178/3-4К-150-6 | |
Примечание:
1)1уст - значение силы постоянного тока, установленное на источнике, А
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 11 - Основные технические
источников питания
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 198 до 242 |
|
Частота напряжения питания, Г ц |
50 |
|
Масса, кг, не более |
10 |
|
Габаритные размеры (ширина^высота^глубина), мм, не более |
482x88x560 |
|
Рабочие условия эксплуатации:
|
от 0 до +40 80 |
