Номер по Госреестру СИ: 93102-24
93102-24 Уровнемеры буйковые
(MFT)
Назначение средства измерений:
Уровнемеры буйковые MFT (далее - уровнемеры) предназначены для измерений уровня жидких сред.
Внешний вид.
Уровнемеры буйковые
Рисунок № 1
Общие сведения
Дата публикации - 22.07.2025
Срок свидетельства - 02.09.2029
Номер записи - 194919
ID в реестре СИ - 1418717
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) свыше ± 3 мм
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MFT,
Производитель
Изготовитель - Chongqing Silian Measurement And Control Technology Co., ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2083 от 2024.09.02 ПРИКАЗ_Об утверждении типов средств измерений (17)
№1476 от 2025.07.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Наличие аналогов СИ: Уровнемеры буйковые (MFT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Chongqing Silian Measurement And Control Technology Co., ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93102-24 02.09.2029 |
Уровнемеры буйковые, MFT Chongqing Silian Measurement And Control Technology Co., ltd. (КИТАЙ ) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) свыше ± 3 мм |
|
93734-24 15.11.2029 |
Уровнемеры радарные, MPS5000 Chongqing Silian Measurement And Control Technology Co., ltd. (КИТАЙ ) |
ОТ МП |
3 года |
|
93758-24 15.11.2029 |
Уровнемеры микроволновые, MGS Chongqing Silian Measurement And Control Technology Co., ltd. (КИТАЙ ) |
ОТ МП |
3 года |
|
94213-24 24.12.2029 |
Преобразователи температуры, TTS Chongqing Silian Measurement And Control Technology Co., ltd. (КИТАЙ ) |
ОТ МП |
5 лет |
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Кто поверяет Уровнемеры буйковые (MFT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 10 | 10 | 10 | 0 | 0 | 10 | 10 | 0 |
Стоимость поверки Уровнемеры буйковые (MFT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровнемеры содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. ПО уровнемеров используется для установки рабочего диапазона измерения, передачи, записи данных измерения, самодиагностики.
Встроенное ПО обеспечивает:
-
- обработку и передачу измерительной информации;
-
- отображение результатов измерений на жидкокристаллическом дисплее;
-
- измерение уровня;
-
- формирование выходного аналогового и цифрового сигналов;
-
- настройку и диагностику аппаратной части уровнемера.
Метрологически значимая часть ПО, заводские параметры и данные программирования на конкретный объект защищены от несанкционированного доступа с помощью паролей.
Идентификация встроенного ПО обеспечивается индикацией соответствующих данных на экран жидкокристаллического дисплея (при его наличии) и на экране подключенного к уровнемеру компьютера.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MFT |
|
Номер версии (идентификационный номер) ПО |
V1.X* |
|
*символ X изменяется от 0 до 9 и отвечает за метрологически незначимую часть. | |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на информационную табличку на электронном блоке уровнемера методом печати, на рычаге методом гравировки и на титульный лист паспорта и руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.3 «Сведения о методиках (методах) измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Стандарт предприятия Chongqing Silian Measurement And Control Technology Co., Ltd, Китай.
ПравообладательChongqing Silian Measurement and Control Technology Co., Ltd., Китай
New
District,
New
District,
Адрес: No.61 Middle Section of Mount Huangshan Avenue, Northern Chongqing, China
Телефон: +86 23 67032601
E-mail: sales@cqcsmc.com
Web-сайт: www.cqcsmc.com
Изготовитель
Chongqing Silian Measurement and Control Technology Co., Ltd, КитайАдрес: No.61 Middle Section of Mount Huangshan Avenue, Northern Chongqing, China
Телефон: +86 23 67032601
E-mail: sales@cqcsmc.com
Web-сайт: www.cqcsmc.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
E-mail: office@vniims.ru
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
Web-сайт: http://www.vniims.ru
Правообладатель
Chongqing Silian Measurement and Control Technology Co., Ltd., КитайNew
District,
New
District,
Адрес: No.61 Middle Section of Mount Huangshan Avenue, Northern Chongqing, China
Телефон: +86 23 67032601
E-mail: sales@cqcsmc.com
Web-сайт: www.cqcsmc.com
Принцип действия уровнемеров основан на законе Архимеда, согласно которому на погруженный в измеряемую жидкость буек, действует выталкивающая сила.
При изменении уровня жидкости изменяется степень погружения буйка уровнемера, что приводит к изменению его веса. Изменение веса буйка через рычаг передается на торсионную трубку. Поворотное движение торсионной трубки передается через тензорезистивный чувствительный механизм на цифровой контроллер, который преобразует угол поворота в электрический сигнал. Электрический сигнал обрабатывается микропроцессорным электронным блоком и преобразуется в цифровое значение уровня, которое выводится на показывающее устройство электронного блока уровнемера и передается по HART протоколу. Значение уровня также преобразуется в токовый выходной сигнал (4-20 мА).
Уровнемеры состоят из электронного блока и буйка, которые соединены между собой с помощью металлической подвески.
Электронный блок включает в себя:
-
- рычаг, торсионная трубка и тензорезистивная система;
-
- микроконтроллер с электронным преобразователем;
-
- жидкокристаллический дисплей, отображающий измеренные величины;
-
- разъемы для передачи цифрового сигнала по протоколу HART и стандартного выходного сигнала постоянного тока (4-20 мА).
Буйки конструктивно представляют собой запаянный металлический цилиндр.
Условное обозначение и заводской номер уровнемеров в буквенно-цифровом формате наносятся на информационные таблички, закрепленные электронном блоке и на металлическом рычаге способами печати и лазерной гравировки. Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.

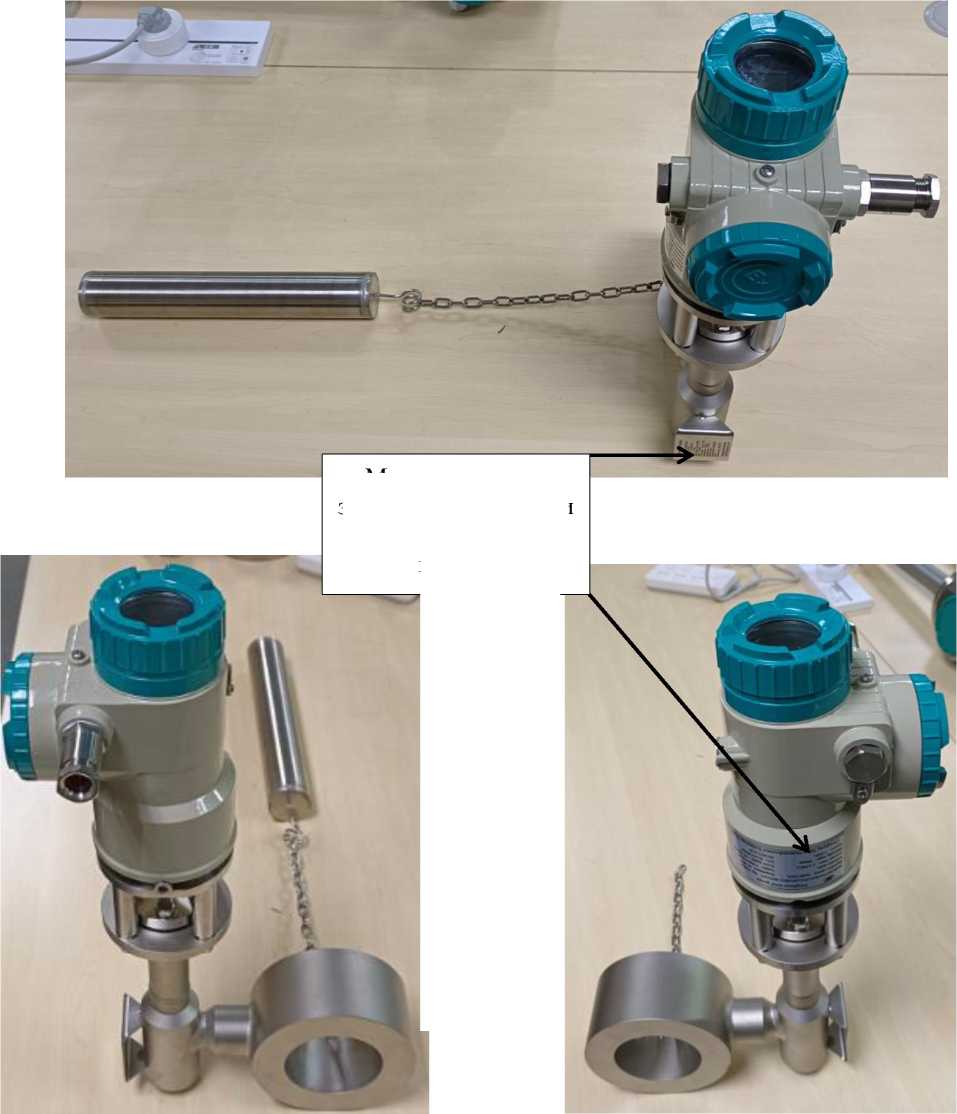

Общий вид уровнемеров представлен на рисунке 1.
Рисунок 1 - Общий вид уровнемеров буйковые MFT и места нанесения знака утверждения типа и заводского номера
Места нанесения знака об утверждении типа и заводского номера п
Пломбирование уровнемеров предусмотрено с помощью специального пломбирующего элемента, исключающего возможность открытия крышки электронного отсека после опломбирования. Пломба «опечатывает» электронный отсек и механически препятствует его открытию (отвинчиванию). Схема пломбировки от несанкционированного доступа и обозначение мест нанесения пломбы эксплуатирующей организации представлены на рисунке 2.
Таблица 5 -
|
Наименование |
Обозначение |
Количе ство |
Примечание |
|
Уровнемер буйковый |
MFT |
1 шт. |
В соответствии с заказом |
|
Перечень ЗИП (Запасные части и инструменты) |
1 экз. |
Комплект на партию в соответствии с заказом | |
|
Паспорт |
1 экз. | ||
|
Руководство по эксплуатации |
1 экз. |
Допускается поставлять один экземпляр в один адрес отгрузки |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон* измерений уровня, мм |
от 0 до 5000 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, % |
±0,5 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, % |
±0,05 |
|
Вариация показаний измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, мм |
< А |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для цифровых кодированных выходных сигналов, мм |
±2,25 |
|
* - размер буйка от 300 мм до 5000 мм | |
таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), % |
±0,12 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон температуры окружающего воздуха (среды), °С* |
от -50 до +80 |
|
Диапазон температур контролируемой (измеряемой) среды °С** |
от -50 до +150 |
|
Плотность измеряемой среды, кг/м^ |
от 600 до 1800 |
|
Рабочее давление измеряемой (контролируемой) среды, МПа, не более ** |
42 |
|
Напряжение питания постоянного тока, В |
от 12 до 30 |
|
Потребляемая мощность, В^А, не более |
0,7 |
|
Выходные сигналы - цифровой |
HART |
|
- аналоговый |
4-20 мА |
|
Масса уровнемера, кг, не более - электронного блока |
11,4 |
|
- буйка |
250 |
|
Степень защиты от проникновения пыли, посторонних тел и воды** |
IP65, IP66 |
|
Маркировка взрывозащиты *** |
1Ex db IIC T6 Gb |
|
* - ЖК-дисплей функционирует при температуре от минус 20 до плюс 50 °С. При минус 20 °С дисплей замерзает, и восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 20 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. ** - конкретное значение определяется заказом и записывается в паспорт на уровнемер | |
|
*** - для взрывозащищенного варианта исполнения | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, лет, не менее |
10 лет |
