Номер по Госреестру СИ: 93758-24
93758-24 Уровнемеры микроволновые
(MGS)
Назначение средства измерений:
Уровнемеры микроволновые MGS (далее - уровнемеры) предназначены для измерений уровня жидких сред.
Внешний вид.
Уровнемеры микроволновые
Рисунок № 1
Общие сведения
Дата публикации - 22.07.2025
Срок свидетельства - 15.11.2029
Номер записи - 195588
ID в реестре СИ - 1421223
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация MGS2500, MGS2200LSB2IBDX0195XDGFB-XAGNAAX/Z, MGS2200LSB2IBDX0175XHGFB-XAGNAAX/Z, MGS2200,
Производитель
Изготовитель - Chongqing Silian Measurement And Control Technology Co., ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок - 77
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1476 от 2025.07.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Наличие аналогов СИ: Уровнемеры микроволновые (MGS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Chongqing Silian Measurement And Control Technology Co., ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93102-24 02.09.2029 |
Уровнемеры буйковые, MFT Chongqing Silian Measurement And Control Technology Co., ltd. (КИТАЙ ) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) свыше ± 3 мм |
|
93734-24 15.11.2029 |
Уровнемеры радарные, MPS5000 Chongqing Silian Measurement And Control Technology Co., ltd. (КИТАЙ ) |
ОТ МП |
3 года |
|
93758-24 15.11.2029 |
Уровнемеры микроволновые, MGS Chongqing Silian Measurement And Control Technology Co., ltd. (КИТАЙ ) |
ОТ МП |
3 года |
|
94213-24 24.12.2029 |
Преобразователи температуры, TTS Chongqing Silian Measurement And Control Technology Co., ltd. (КИТАЙ ) |
ОТ МП |
5 лет |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Уровнемеры микроволновые (MGS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ЗАО "ЭнергоСтрой" (RA.RU.311997) | 12 | 12 | 12 | 0 | 0 | 12 | 12 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 65 | 59 | 65 | 0 | 0 | 65 | 65 | 0 |
Стоимость поверки Уровнемеры микроволновые (MGS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровнемеры содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. ПО уровнемеров используется для установки рабочего диапазона измерения, передачи, записи данных измерения, самодиагностики.
Встроенное ПО обеспечивает:
-
- обработку и передачу измерительной информации;
-
- отображение результатов измерений на светодиодном дисплее;
-
- измерение уровня;
-
- формирование выходного аналогового и цифрового сигналов;
-
- настройку и диагностику аппаратной части уровнемера.
Метрологически значимая часть ПО, заводские параметры и данные программирования на конкретный объект защищены от несанкционированного доступа с помощью паролей.
Идентификация встроенного ПО обеспечивается индикацией соответствующих данных на экран жидкокристаллического дисплея (при его наличии) и на экране подключенного к уровнемеру компьютера.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CQCY |
|
Номер версии (идентификационный номер) ПО |
5XX.6XX* |
|
* - символы X - номер версии программного обеспечения для общей комбинации от 0 до 9, от A до Z | |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на информационную табличку на электронном блоке уровнемера методом гравировки и на титульный лист паспорта и руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 2.2 «Сведения о методах измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Стандарт предприятия Chongqing Silian Measurement and Control Technology Co., Ltd, Китай.
ПравообладательChongqing Silian Measurement and Control Technology Co., Ltd., Китай
Адрес: No.61, Middle Section of Mount Huangshan Avenue, Northern New District, Chongqing, China
Телефон: +86 23 67032601
E-mail: sales@cqcsmc.com
Web-сайт: www.cqcsmc.com
Изготовитель
Chongqing Silian Measurement and Control Technology Co., Ltd., КитайАдрес: No.61, Middle Section of Mount Huangshan Avenue, Northern New District, Chongqing, China
Телефон: +86 23 67032601
E-mail: sales@cqcsmc.com
Web-сайт: www.cqcsmc.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-caйт: http://www.vniims.ru
Правообладатель
Chongqing Silian Measurement and Control Technology Co., Ltd., КитайАдрес: No.61, Middle Section of Mount Huangshan Avenue, Northern New District, Chongqing, China
Телефон: +86 23 67032601
E-mail: sales@cqcsmc.com
Web-сайт: www.cqcsmc.com
Принцип действия уровнемеров основан на измерении времени распространения электромагнитного импульса по волноводу от момента излучения импульса и до момента приёма обратного импульса, отраженного от поверхности измеряемой (контролируемой) среды. По времени распространения электромагнитного импульса определяется расстояние до поверхности измеряемой (контролируемой) среды и далее производится вычисление уровня измеряемой (контролируемой) среды через измеренное расстояние. При наличии показывающего устройства на электронном блоке уровнемер выводит измеренное значение уровня на дисплей. Передача измеренного значения уровня осуществляется уровнемером через унифицированный выходной сигнал 4-20 мА, либо цифровой сигнал HART.
Уровнемеры состоят из электронного блока и волновода.
Электронный блок включает в себя:
- микроконтроллер с электронным преобразователем;
- жидкокристаллический дисплей, отображающий измеренные величины.
Уровнемеры выпускаются в модификациях:
- MGS2100 с волноводом в виде троса;
- MGS2200 с волноводом в виде стержня;
- MGS2500 с коаксиальным волноводом.
Условное обозначение и заводской номер уровнемеров в буквенно-цифровом формате наносятся на информационную табличку, закрепленную на электронном блоке способами печати и лазерной гравировки. Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.
Общий вид уровнемеров представлен на рисунке 1.

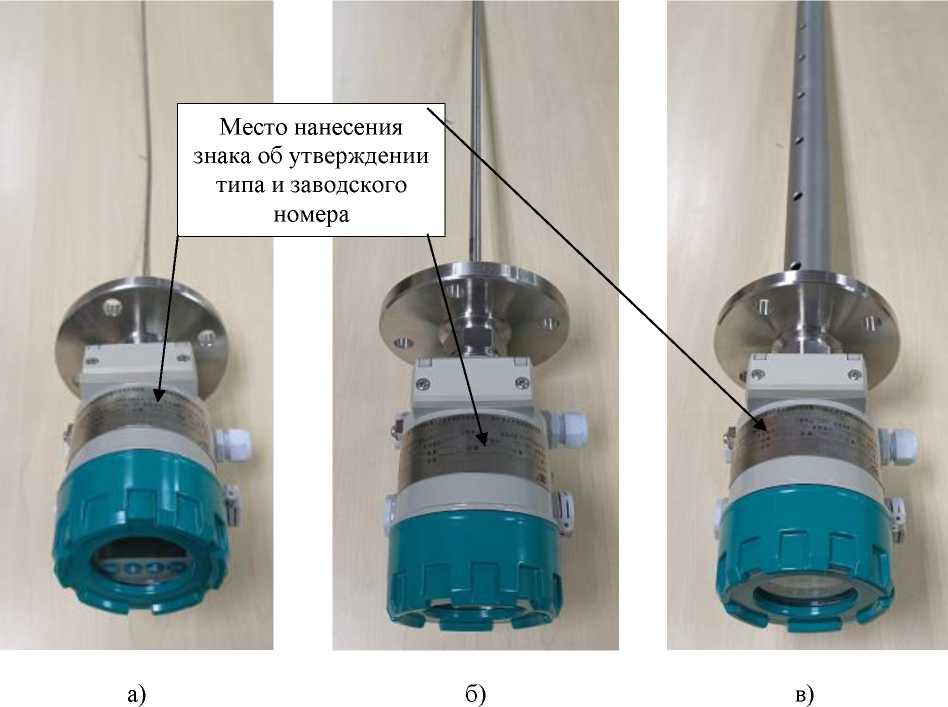

Рисунок 1 - Общий вид уровнемеров микроволновых MGS и место нанесения знака утверждения типа и заводского номера
а) MGS2100 с волноводом в виде троса; б) MGS2200 с волноводом в виде стержня; в) MGS2500 с коаксиальным волноводом
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Уровнемеры микроволновый |
MGS |
1 шт. |
В соответствии с заказом |
|
Перечень ЗИП (Запасные части и инструменты) |
1 экз. |
Комплект на партию в соответствии с заказом | |
|
Паспорт |
1 экз. | ||
|
Руководство по эксплуатации |
1 экз. |
Допускается поставлять один экземпляр в один адрес отгрузки |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон* измерений уровня, мм: -MGS2100 тросовый -MGS2200 стержень -MGS2500 коаксиальный |
от 0 до 22000 от 0 до 4000 от 0 до 4000 |
|
Зона нечувствительности, мм, не более |
200 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, % |
±0,1 но не менее 6 мм |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, % |
±0,05 |
|
Вариация показаний измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, мм |
< А |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для цифровых кодированных выходных сигналов, мм |
±2,25 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), % |
±0,12 |
|
* - конкретное значение определяется заказом и записывается в паспорт на уровнемер. Минимальная длина волновода 200 мм. | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон температуры окружающего воздуха (среды), °С* |
от -50 до +80 |
|
Диапазон температур контролируемой (измеряемой) среды ©С** |
от -50 до +150 |
|
Рабочее давление измеряемой (контролируемой) среды, МПа, не более ** |
2,5 |
|
Напряжение питания постоянного тока, В |
от 18 до 36 |
|
Масса уровнемера, кг, не более |
40 |
|
Степень защиты от проникновения пыли, посторонних тел и воды |
IP66, IP67 |
|
Маркировка взрывозащиты *** |
1Ex db ia [ia Ga] IIC T6/T2 Gb, 0Ex ia IIC T6/T2 Ga, 1Ex ib IIC T6/T2 Gb, 0Ex ia IIC T3/T4 Ga, 1Ex db ia IIC T2_T4 Gb, Ex ia tb IIIC T135°C_T300°C Db |
|
* ЖК-дисплей функционирует при температуре от минус 20 до плюс 50 °С. При минус 20 °С дисплей замерзает, и восстанавливает работоспособность при возвращении температуры в указанные пределы. При температуре ниже минус 20 °С для считывания результата измерений используется токовый выход, либо выходной цифровой сигнал. ** - конкретное значение определяется заказом и записывается в паспорт на уровнемер *** - для взрывозащищенного варианта исполнения | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, лет, не менее |
10 лет |
