Номер по Госреестру СИ: 93734-24
93734-24 Уровнемеры радарные
(MPS5000)
Назначение средства измерений:
уровнемеры)
предназначены
Уровнемеры радарные MPS5000 (далее для измерений уровня жидких сред.
Внешний вид.
Уровнемеры радарные
Рисунок № 1
Общие сведения
Дата публикации - 22.07.2025
Срок свидетельства - 15.11.2029
Номер записи - 195564
ID в реестре СИ - 1421198
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
MPS5300L0SB21X2ADMFB-BEBAAX, MPS5200, MPS5100,
Производитель
Изготовитель - Chongqing Silian Measurement And Control Technology Co., ltd.
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Статистика
Кол-во поверок - 135
Выдано извещений - 0
Кол-во периодических поверок - 17
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1476 от 2025.07.21 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (6)
Наличие аналогов СИ: Уровнемеры радарные (MPS5000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Chongqing Silian Measurement And Control Technology Co., ltd.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93102-24 02.09.2029 |
Уровнемеры буйковые, MFT Chongqing Silian Measurement And Control Technology Co., ltd. (КИТАЙ ) |
ОТ МП |
1 год - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) ≤ ± 3 мм; 3 года - для уровнемеров с пределами допускаемой абсолютной погрешности (при переводе из приведенной) свыше ± 3 мм |
|
93734-24 15.11.2029 |
Уровнемеры радарные, MPS5000 Chongqing Silian Measurement And Control Technology Co., ltd. (КИТАЙ ) |
ОТ МП |
3 года |
|
93758-24 15.11.2029 |
Уровнемеры микроволновые, MGS Chongqing Silian Measurement And Control Technology Co., ltd. (КИТАЙ ) |
ОТ МП |
3 года |
|
94213-24 24.12.2029 |
Преобразователи температуры, TTS Chongqing Silian Measurement And Control Technology Co., ltd. (КИТАЙ ) |
ОТ МП |
5 лет |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний, а оно в случае использования МИ 2803-2014, МИ 2314-2006, МИ 2314-2022 плохое. Практика показала, что существующие наименования типов СИ, представленные в ФГИС АРШИН не придерживаются рекомендаций МИ и хорошая сходимость наблюдается исключительно при ручном формировании массива словосочетаний (например раздел СЧЕТЧИКИ ВОДЫ ТУРБИННЫЕ и электросчетчики).
Отчет "Каталог типов СИ ФГИС АРШИН по разделам областей измерений" сортирует типы СИ в зависимости от выбранного раздела области измерений и представляет их списком в виде удобной для дальнейшей работы таблицы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Таблица содержит минимум 8 колонок:
По каждому типу СИ приведены: номер в гос. реестре с ссылкой, наименование типа СИ, наименование фирмы-производителя, ссылка на описание типа и методику поверки (если они имеются), величина интервала между поверками, а также, количество поверок по годам (начиная с 2020).
Кто поверяет Уровнемеры радарные (MPS5000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 18 | 18 | 1 | 17 | 0 | 18 | 1 | 17 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 116 | 116 | 116 | 0 | 0 | 116 | 116 | 0 | ||
| ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Уровнемеры радарные (MPS5000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Уровнемеры содержат встроенное программное обеспечение (ПО) и энергонезависимую память для хранения данных заводских настроек. ПО уровнемеров используется для установки рабочего диапазона измерения, передачи, записи измерения, самодиагностики.
данных
Встроенное ПО обеспечивает:
-
- обработку и передачу измерительной информации;
-
- отображение результатов измерений на светодиодном дисплее;
-
- измерение уровня;
-
- формирование выходного аналогового и цифрового сигналов;
-
- настройку и диагностику аппаратной части уровнемера.
данные доступа
Метрологически значимая часть ПО, заводские параметры и программирования на конкретный объект защищены от несанкционированного с помощью паролей.
Идентификация встроенного ПО обеспечивается индикацией соответствующих данных на экран жидкокристаллического дисплея (при его наличии) и на экране подключенного к уровнемеру компьютера.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CQCY |
|
Номер версии (идентификационный номер) ПО |
90M.615.XXX* |
|
* - символы X - номер версии программного обеспечения для общей комбинации от 0 до 9, от A до Z | |
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на информационную табличку на электронном блоке уровнемера методом гравировки и на титульный лист паспорта и руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1.4 «Сведения о методиках (методах) измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Стандарт предприятия Chongqing Silian Measurement and Control Technology Co., Ltd., Китай.
ПравообладательChongqing Silian Measurement and Control Technology Co., Ltd., Китай
Адрес: No.61, Middle Section of Mount Huangshan Avenue, Northern New District, Chongqing, China
Телефон: +86 23 67032601
E-mail: sales@cqcsmc.com
Web-сайт: www.cqcsmc.com
Изготовитель
Chongqing Silian Measurement and Control Technology Co., Ltd., КитайАдрес: No.61, Middle Section of Mount Huangshan Avenue, Northern New District, Chongqing, China
Телефон: +86 23 67032601
E-mail: sales@cqcsmc.com
Web-сайт: www.cqcsmc.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-caйт: http://www.vniims.ru
Правообладатель
Chongqing Silian Measurement and Control Technology Co., Ltd., КитайАдрес: No.61, Middle Section of Mount Huangshan Avenue, Northern New District, Chongqing, China
Телефон: +86 23 67032601
E-mail: sales@cqcsmc.com
Web-сайт: www.cqcsmc.com
Принцип действия уровнемеров основан на измерении времени задержки принятого частотно-модулированного высокочастотного сигнала, отраженного от поверхности контролируемой среды, относительно излученного. Измерение уровня осуществляется следующим образом. Уровнемер формирует измерительный луч и непрерывно излучает частотно-модулированный высокочастотный сигнал в направлении поверхности контролируемой среды и принимает отраженный от неё сигнал. Информационным параметром для определения дальности (расстояния) является время задержки принятого сигнала, отраженного от поверхности контролируемой среды, относительно излученного. В электронном блоке уровнемера производится вычисление уровня контролируемой среды через измеренное расстояние. При наличии показывающего устройства уровнемер выводит измеренное значение уровня на дисплей. Передача измеренного значения уровня осуществляется уровнемером через унифицированный выходной сигнал 4-20 мА, либо цифровой сигнал HART.
Уровнемеры состоят из электронного блока и антенны.
Электронный блок включает в себя:
- микроконтроллер с электронным преобразователем;
- жидкокристаллический дисплей, отображающий измеренные величины.
Уровнемеры выпускаются в модификациях:
MPS5100 - стержневая антенна, рупорная антенна;
MPS5200 - встроенная (линзовая) антенна;
MPS5300 - герметичная антенна.
Условное обозначение и заводской номер уровнемеров в буквенно-цифровом формате наносятся на информационную табличку, закрепленную на электронном блоке способами печати и лазерной гравировки. Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.
Общий вид уровнемеров представлен на рисунке 1.
Место нанесения знака об утверждении типа и заводского номера
а)
б)
в!

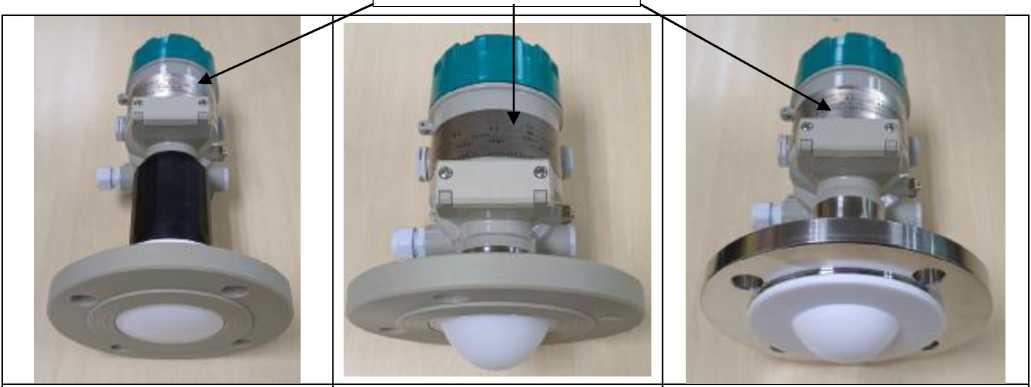

Рисунок 1 - Общий вид уровнемеров радарных MPS5000 и место нанесения знака утверждения типа и заводского номера а) MPS5100 - стержневая антенна, рупорная антенна;
б) MPS5200 - встроенная (линзовая) антенна; в) MPS5300 - герметичная антенна
Таблица 5 -
|
Наименование |
Обозначение |
Количе ство |
Примечание |
|
Уровнемер радарный |
MPS5000 |
1 шт. |
В соответствии с заказом |
|
Перечень ЗИП (Запасные части и инструменты) |
1 экз. |
Комплект на партию в соответствии с заказом | |
|
Паспорт |
1 экз. | ||
|
Руководство по эксплуатации |
1 экз. |
Допускается поставлять один экземпляр в один адрес отгрузки |
Таблица 2 -
|
Наименование характеристики |
Значение |
|
Диапазон* измерений уровня, м*: MPS5100 - стержневая антенна, рупорная антенна; MPS5200 - встроенная (линзовая) антенна; MPS5300 - герметичная антенна |
от 0 до 30 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, % |
±0,05 но не менее 6 мм |
|
Диапазон показаний уровня, м |
от 0 до 100 |
|
Зона нечувствительности от края присоединительного фланца, мм, не более |
200 |
|
Пределы допускаемой основной приведённой к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА, % |
±0,05 |
|
Вариация показаний измерений уровня контролируемой (измеряемой) среды для цифровых кодированных выходных сигналов, мм |
< А |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений уровня контролируемой (измеряемой) среды на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), для цифровых кодированных выходных сигналов, мм |
±2,25 |
|
Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности преобразования измеренного значения уровня контролируемой (измеряемой) среды в аналоговый унифицированный токовый выходной сигнал (4 - 20) мА на каждые 10 °С изменения температуры окружающего воздуха (среды) от температуры нормальных условий (20 °С) до предельных значений рабочего диапазона температур окружающего воздуха (среды), % |
±0,12 |
|
* - конкретное значение определяется заказом и записывается в паспорт на уровнемер | |
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Диапазон температуры окружающего воздуха (среды), °С |
от -50 до +80 |
|
Диапазон температур контролируемой (измеряемой) среды °С* |
от -50 до +150 |
|
Рабочее давление измеряемой (контролируемой) среды, МПа, не более * |
2,5 |
|
Напряжение питания постоянного тока, В |
от 18 до 36 |
|
Потребляемая мощность, В^А, не более |
0,7 |
|
Выходные сигналы
|
HART 4-20 мА |
|
Масса уровнемера, кг, не более |
10 |
|
Степень защиты от проникновения пыли, посторонних тел и воды* |
IP66, IP67 |
|
Маркировка взрывозащиты ** |
1Ex db ia IIC T6/T2 Gb Ex ia tb T80°C/T290°C Db 0Ex ia IIC T6/T2 Ga |
|
* - конкретное значение определяется заказом и записывается в паспорт на уровнемер ** - для взрывозащищенного варианта исполнения | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, лет, не менее |
10 лет |
