Номер по Госреестру СИ: 93231-24
93231-24 Генераторы сигналов произвольной формы
(VERDO GW1000)
Назначение средства измерений:
Генераторы сигналов серии VERDO GW1000 (далее - генераторы) предназначены для воспроизведения периодических немодулированных сигналов различных форм, сигналов с различными видами модуляции и сигналов произвольной формы.

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 1

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 2

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 3

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 4
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер, служит для управления режимами работы генераторов, его метрологически значимая часть выполняет функции обработки, представления, записи и хранения измерительной информации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по рекомендации Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
GW Firmware |
|
Номер версии (идентификационный номер) для модификаций GW1401 - GW1405 |
не ниже V5.1.0 |
|
Номер версии (идентификационный номер) для модификаций GW1501 - GW1505 |
не ниже V3.1.1 |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса в виде самоклеящейся этикетки и на титульный лист руководства пользователя типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В диапазоне частот от 1-10-1 до 2^109 Гц»;
«Генераторы сигналов VERDO GW1000», стандарт предприятия, ES-GV1000-02S, 2024.
ПравообладательFujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Адрес: No. 19, Heming Road, Longwen Zone Zhangzhou City, FuJian, China Сайт: www.owon.com
Телефон: +86 592 257 5666 ext. 208
Факс: +86 592 257 5669
Изготовитель
Fujian Lilliput Optoelectronics Technology Co., Ltd., КитайАдрес: No. 19, Heming Road, Longwen Zone Zhangzhou City, FuJian, China Сайт: www.owon.com
Телефон: +86 592 257 5666 ext. 208
Факс: +86 592 257 5669
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, г. Москва, Нововладыкинский пр-д, д. 8, стр. 4, оф. 310-312 Телефон/факс: +7(495) 926-71-85
E-mail: post@actimaster.ru
Правообладатель
Fujian Lilliput Optoelectronics Technology Co., Ltd., КитайАдрес: No. 19, Heming Road, Longwen Zone Zhangzhou City, FuJian, China Сайт: www.owon.com
Телефон: +86 592 257 5666 ext. 208
Факс: +86 592 257 5669
Генераторы представляют собой лабораторные многофункциональные измерительные приборы, принцип действия которых основан на сочетании технологии прямого цифрового синтеза (DDS) и генерации сигналов произвольной формы (Arb). Такая комбинация позволяет получать стабильные, высокоточные сигналы с низким коэффициентом нелинейных искажений, формировать сигналы произвольной формы.
панели или
Управление генераторами осуществляется вручную с лицевой дистанционно по интерфейсам LAN, USB.
Серия генераторов VERDO GW1000 включает в себя десять модификаций, и максимальной частотой
отличающихся верхней границей частотного диапазона дискретизации. Перечень модификаций приведен в таблице 1.
Таблица 1 -
сигналов VERDO GW1000
|
Обозначение модификации |
Верхняя граница частотного диапазона, МГц |
Частота дискретизации, МГц |
|
GW1401 |
30 |
500 |
|
GW1402 |
35 | |
|
GW1403 |
60 | |
|
GW1404 |
80 | |
|
GW1405 |
100 | |
|
GW1501 |
80 |
1250 |
|
GW1502 |
100 | |
|
GW1503 |
160 | |
|
GW1504 |
200 | |
|
GW1505 |
250 |
Конструктивно генераторы выполнены в виде моноблока в настольном исполнении. Генераторы снабжены поворотной ручкой для переноски. В конструкции генераторов имеется контроллер, встроенная программа служит обеспечению работы генераторов при автономном использовании. Возможно внешнее управление генераторами с персонального компьютера (ПК). Подключение к ПК осуществляется через стандартный интерфейс связи - разъем USB type-B, который расположен на задней панели генераторов (рисунок 3).
Обозначение модификации генератора наносится методом шелкографии на переднюю панель в цифробуквенном формате из шести знаков (рисунки 1, 2), а также вместе с уникальным заводским номер в формате семи цифр на самоклеящейся этикетке, помещенной на задней панели (рисунок 4).
Места для нанесения знака утверждения типа и знака поверки, а также схема пломбирования указаны на рисунке 3.

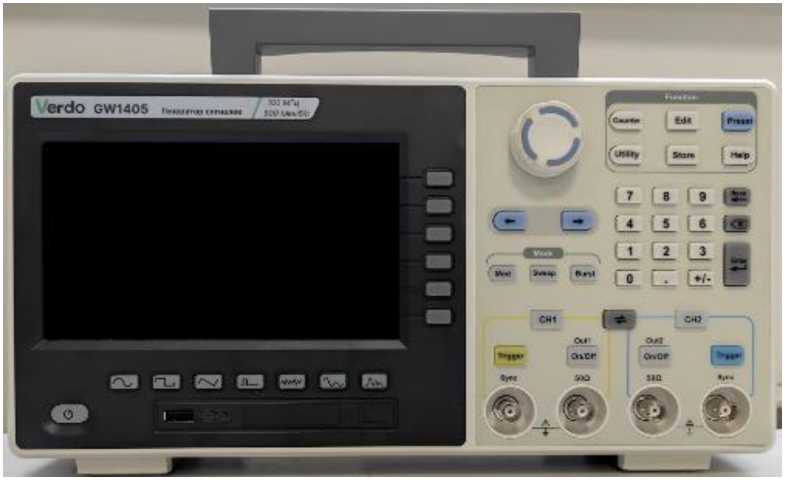

Рисунок 1 - Общий вид (передняя панель) генераторов GW1401 - GW1405

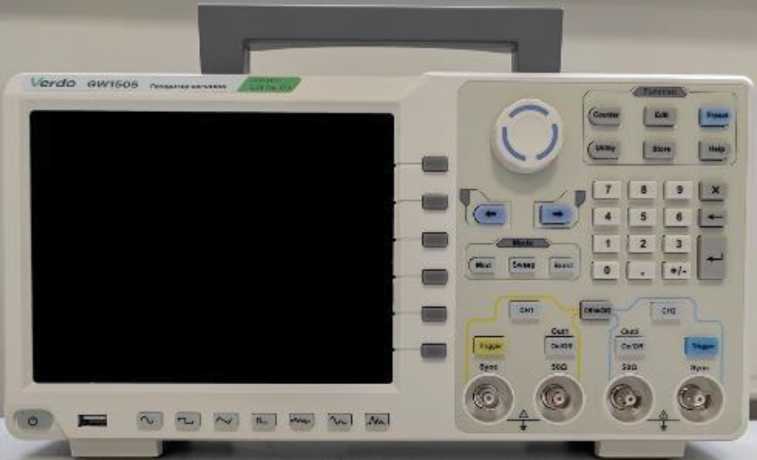

Рисунок 2 - Общий вид (передняя панель) генераторов GW1501 - GW1505
|
Место нанесения Знака |
Место нанесения знака | |
|
утверждения типа |
поверки |

Место для нанесения пломбы в виде стикер-наклейки
Место нанесения заводского номера

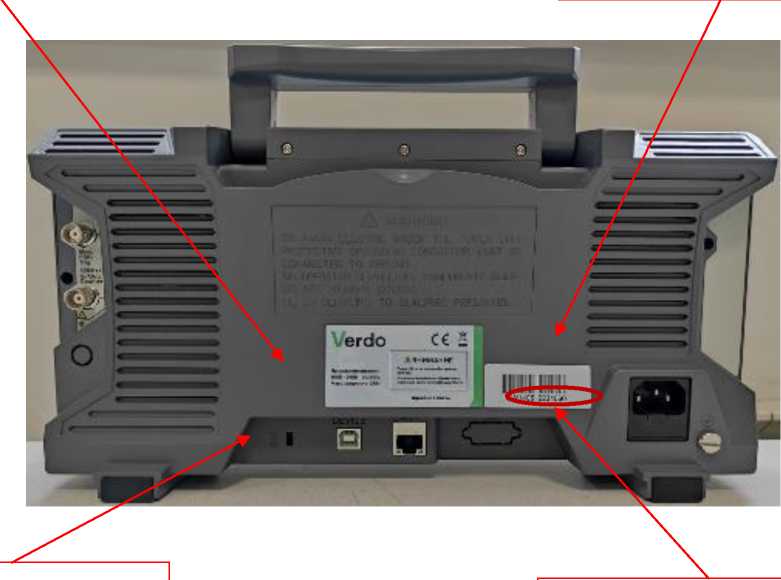

Рисунок 3 - Общий вид (задняя панель) генераторов

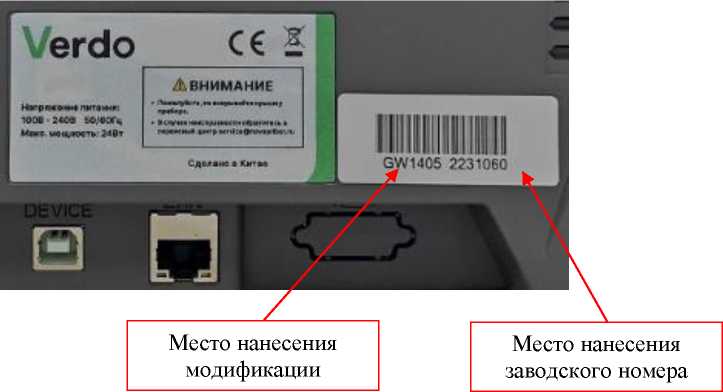

Рисунок 4 - Фрагмент задней панели генераторов с этикеткой
представлена в таблице 6.
Таблица 6 - Комплектность генераторов
|
Наименование и обозначение |
Обозначение |
Кол-во, шт/экз. |
|
Генератор сигналов произвольной формы |
(модификация) |
1 |
|
Кабель сетевой |
- |
1 |
|
Кабель USB |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Компакт-диск с ПО |
- |
1 |
|
Кабель BNC(m-m) - для модификаций GW1401 ^GW1405 |
1 | |
|
- для модификаций GW1501^GW1505 |
- |
2 |
представлены в таблицах 3, 4 и 5.
Таблица 3 - Метрологические характеристики генераторов GW1401^ GW1405
|
Наименование характеристики |
Значение для модификаций | ||||
|
GW1401 |
GW1402 |
GW1403 |
GW1404 |
GW1405 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Максимальная частота для основных форм сигналов, МГц, не менее - синусоидальный |
30 |
35 |
60 |
80 |
100 |
|
- прямоугольный |
15 |
15 |
30 |
30 |
30 |
|
- импульсный |
15 |
15 |
25 |
25 |
25 |
|
- треугольный (пилообразный) |
3 |
3 |
3 |
3 |
3 |
|
- шумоподобный |
30 |
35 |
60 |
80 |
100 |
|
- произвольной формы |
15 |
15 |
15 |
15 |
15 |
|
- гармонический |
15 |
17,5 |
30 |
40 |
50 |
|
Неравномерность АЧХ синусоидального сигнала, дБ, не более1), в диапазонах частот: - до 10 МГц включ. |
±0,25 |
±0,25 |
±0,25 |
±0,25 |
±0,25 |
|
- свыше 10 до 60 МГц включ. |
±0,3 |
±0,3 |
±0,3 |
±0,3 |
±0,3 |
|
- свыше 60 до 100 МГц включ. |
- |
- |
- |
±0,5 |
±0,5 |
|
Относительный уровень гармоник синусоидального сигнала, дБ, не более 2), в диапазонах частот: - до 1 МГц включ. |
-65 |
-65 |
-65 |
-65 |
-65 |
|
- свыше 1 до 10 МГц включ. |
-60 |
-60 |
-60 |
-60 |
-60 |
|
- свыше 10 до 60 МГц включ. |
-55 |
-55 |
-55 |
-55 |
-55 |
|
- свыше 60 до 100 МГц включ. |
- |
- |
- |
-50 |
-50 |
|
Продолжение таблицы 3 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Диапазон установки амплитуды | |||||
|
переменного напряжения | |||||
|
(значение от пика до пика) Um, В | |||||
|
на нагрузку 50 Ом в диапазонах | |||||
|
частот: | |||||
|
- до 25 МГц включ. |
от 0,001 до 10 | ||||
|
- свыше 25 до 60 МГц включ. |
от 0,001 до 5 | ||||
|
- свыше 60 до 100 МГц включ. |
от 0,001 до 2,5 | ||||
|
на высокоомную нагрузку в | |||||
|
диапазонах частот: | |||||
|
- до 25 МГц включ. |
от 0,002 до 20 | ||||
|
- свыше 25 до 60 МГц включ. |
от 0,002 до 10 | ||||
|
- свыше 60 до 100 МГц включ. |
от 0,002 до 5 | ||||
|
Примечания: | |||||
|
1) Относительно амплитуды напряжения 1 В (значение от пика до пика) на частоте 100 кГц | |||||
|
на нагрузку 50 Ом; | |||||
|
2) При амплитуде напряжения 0,632 В (значение от пика до пика) |
на нагрузку 50 Ом, | ||||
|
типовые справочные значения. | |||||
|
Пределы диапазона установки | |||||
|
постоянного напряжения | |||||
|
смещения Ucm, В, | |||||
|
на нагрузку 50 Ом в диапазонах | |||||
|
частот: | |||||
|
- до 25 МГц включ. |
±4,999 | ||||
|
- свыше 25 до 60 МГц включ. |
±2,499 | ||||
|
- свыше 60 до 100 МГц включ. |
±1,249 | ||||
|
на высокоомную нагрузку в | |||||
|
диапазонах частот: | |||||
|
- до 25 МГц включ. |
±9,999 | ||||
|
- свыше 25 до 60 МГц включ. |
±4,998 | ||||
|
- свыше 60 до 100 МГц включ. |
±2,499 | ||||
|
Коэффициент гармоник на | |||||
|
частотах от 10 Гц до 20 кГц при | |||||
|
уровне выходного напряжения 1 |
0,08 | ||||
|
В (значение от пика до пика), %, | |||||
|
не более | |||||
|
Длительность фронта/среза | |||||
|
сигнала прямоугольной формы, |
8,0 | ||||
|
нс, не более | |||||
|
Минимальная частота сигнала, | |||||
|
мкГц, не более |
1,0 | ||||
|
Разрешение по частоте |
1 мкГц или ед. мл. разряда | ||||
Таблица 4 -
|
Наименование характеристики |
Значение для модификаций | ||||
|
GW1501 |
GW1502 |
GW1503 |
GW1504 |
GW1505 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Максимальная частота для основных форм сигналов, МГц, не менее - синусоидальный |
80 |
100 |
160 |
200 |
250 |
|
- прямоугольный |
30 |
40 |
50 |
50 |
50 |
|
- импульсный |
25 |
25 |
25 |
25 |
25 |
|
- треугольный (пилообразный) |
5 |
5 |
5 |
5 |
5 |
|
- шумоподобный |
120 |
120 |
120 |
120 |
120 |
|
- произвольной формы |
15 |
15 |
15 |
15 |
15 |
|
- гармонический |
40 |
50 |
80 |
100 |
125 |
|
Неравномерность АЧХ синусоидального сигнала, дБ, не более1), в диапазонах частот: - до 60 МГц включ. |
±0,3 |
±0,3 |
±0,3 |
±0,3 |
±0,3 |
|
- свыше 60 до 100 МГц включ. |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
±0,5 |
|
- свыше 100 до 160 МГц включ. |
- |
- |
±1,0 |
±1,0 |
±1,0 |
|
- свыше 160 до 250 МГц включ. |
- |
- |
- |
±1,5 |
±1,5 |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Относительный уровень гармоник синусоидального сигнала, дБ, не более 2), в диапазонах частот: - до 1 МГц включ. |
-65 |
-65 |
-65 |
-65 |
-65 |
|
- свыше 1 до 10 МГц включ. |
-60 |
-60 |
-60 |
-60 |
-60 |
|
- свыше 10 до 120 МГц включ. |
-50 |
-50 |
-50 |
-50 |
-50 |
|
- свыше 120 до 250 МГц включ. |
- |
- |
-45 |
-45 |
-45 |
Диапазон установки амплитуды переменного напряжения
(значение от пика до пика) Um, В,
в диапазонах частот:
на нагрузку 50 Ом
от 0,001 до 10
от 0,001 до 5 от 0,001 до 2,5
от 0,001 до 1
от 0,002 до 20
от 0,002 до 10
от 0,002 до 5
от 0,002 до 2
-
- до 40 МГц включ.
-
- свыше 40 до 80 МГц включ.
-
- свыше 80 до 120 МГц включ.
-
- свыше 120 до 250 МГц включ.
на высокоомную нагрузку
-
- до 40 МГц включ.
-
- свыше 40 до 80 МГц включ.
-
- свыше 80 до 120 МГц включ.
-
- свыше 120 до 250 МГц включ.
Примечания:
-
1) Относительно амплитуды напряжения 1 В (значение от пика до пика) на частоте 100 кГц на нагрузку 50 Ом;
-
2) При амплитуде напряжения 0,632 В (значение от пика до пика) на нагрузку 50 Ом, типовые справочные значения. Пределы диапазона установки постоянного напряжения смещения UCM, В, в диапазонах частот: на нагрузку 50 Ом
±4,999
±2,498
±1,249
±0,499
-
- до 40 МГц включ.
-
- свыше 40 до 80 МГц включ.
-
- свыше 80 до 120 МГц включ.
-
- свыше 120 до 250 МГц включ.
на высокоомную нагрузку
±9,999
±4,998
±2,498
±0,999
-
- до 40 МГц включ.
-
- свыше 40 до 80 МГц включ.
-
- свыше 80 до 120 МГц включ.
-
- свыше 120 до 250 МГц включ.
Коэффициент гармоник на частотах от 10 Гц до 20 кГц при уровне выходного напряжения 1 В (значение от пика до пика), %, не более
0,08
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Длительность фронта/среза сигнала прямоугольной формы, нс, не более |
5,0 | ||||
|
Минимальная частота сигнала, мкГц, не более |
1,0 | ||||
|
Разрешение по частоте |
1 мкГц или ед. мл. разряда | ||||
|
Пределы допускаемой относительной погрешности установки частоты при выпуске из производства или после подстройки |
±1,0^10-6 | ||||
|
Относительный годовой дрейф частоты, не более |
±1,0^10-6 | ||||
|
Разрешение по напряжению, мВ |
1 | ||||
|
Пределы допускаемой абсолютной погрешности установки напряжения, В
|
0,01- Um +0,001 ±(0,01-^см|+0,005- Um+0,001) | ||||
|
Примечание: 3) При постоянном напряжении смещения от пика до пика). |
Ucm = 0 В, для Um более 10 мВ (значение | ||||
Таблица 5 - Основные технические
|
Наименование характеристики |
Значение |
|
Тип выходного высокочастотного соединителя |
BNC(f) |
|
Сопротивление нагрузки (по выбору) |
50 Ом; высокоомная |
|
Число каналов |
2 |
|
Разрядность цифро-аналогового преобразователя, бит |
14 |
|
Напряжение питающей сети, В |
от 207 до 253 |
|
Номинальные значения частоты питающей сети, Гц |
от 49,6 до 50,4 |
|
Потребляемая мощность, Вт, не более |
50 |
|
Габаритные размеры, ширинахглубинахвысота, мм, не более |
340x90x177 |
|
Масса, кг, не более |
2,5 |
|
Рабочие условия применения:
|
от +18 до +28 от 30 до 80 от 84 до 106 |
