Номер по Госреестру СИ: 95003-25
95003-25 Осциллографы-мультиметры цифровые
(ADS-2000)
Назначение средства измерений:
ADS-2000 измерений постоянного и
Осциллографы-мультиметры цифровые
осциллографы-мультиметры) предназначены для
частотно-временных параметров, силы и напряжения электрического сопротивления постоянному току, электрической емкости.

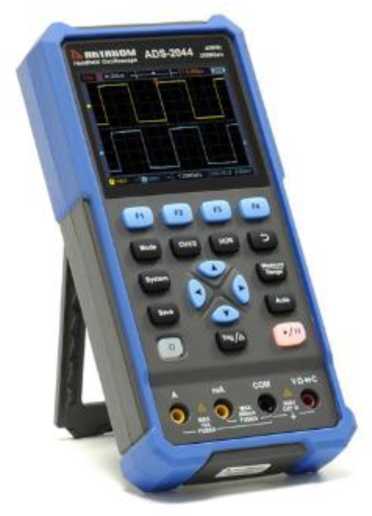

Внешний вид.
Осциллографы-мультиметры цифровые
Рисунок № 1

Внешний вид.
Осциллографы-мультиметры цифровые
Рисунок № 2

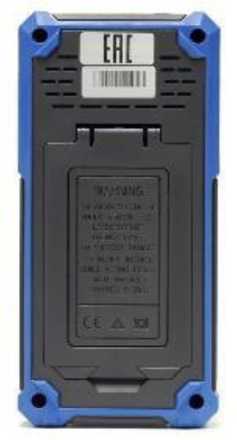

Внешний вид.
Осциллографы-мультиметры цифровые
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) осциллографов-мультиметров состоит из встроенного ПО. Встроенное ПО, установленное на внутренний контроллер, служит для управления режимами работы осциллографов-мультиметров, выполнения функций обработки, представления, записи и хранения измерительной информации.
ПО является метрологически значимым.
Метрологические характеристики осциллографов-мультиметров нормированы
с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
значимого
ПО
Идентификационные данные метрологически
осциллографов-мультиметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.0.0 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта-руководства по эксплуатации типографским способом и на маркировочную наклейку осциллографа-мультиметра любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 3 «ПОРЯДОК РАБОТЫ» паспорта-руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1 до 1^106 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 8.371-80 «Государственная система обеспечения единства измерений (ГСИ). Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
«Осциллографы-мультиметры цифровые ADS-2000. Стандарт предприятия».
ПравообладательFujian Lilliput Optoelectronics Technology Co., Ltd., КНР
Адрес юридического лица: No. 19, Heming Road, Longwen District, Zhangzhou City, Fujian, P.R.China
Испытательный центр
ответственностью«РАВНОВЕСИЕ»
Общество с ограниченной (ООО «РАВНОВЕСИЕ»)
Адрес юридического лица: 117105, г. Москва, ш. Варшавское, д. 1, стр. 1-2, эт. 1, помещ. 1, оф. в005, к. 21
Адрес места осуществления деятельности: 117630, г. Москва, ш. Старокалужское, д. 62, эт. 1, помещ. I, ком. 55, 72, 73, 74, 75
высокоскоростном
Принцип действия осциллографов-мультиметров основан на аналого-цифровом преобразовании входного сигнала, регистрации цифровых данных в запоминающем устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее.
Конструктивно осциллографы-мультиметры выполнены в виде моноблока портативного исполнения. На лицевой панели осциллографов-мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, входные разъемы для измерений в режиме мультиметра. На задней панели осциллографов-мультиметров расположены батарейный отсек, упор-подставка. На левой боковой панели расположены выходной разъем калибратора пробников и разъем интерфейса USB для зарядки и связи с персональным компьютером. На верхней стороне осциллографов-мультиметров находятся входные разъемы для работы в режиме осциллографа (все модификации) и выходной разъем генератора сигнала (модификации ADS-2045, ADS-2047, ADS-2049, ADS-2051). Осциллографы-мультиметры работают от 2 литий-ионных аккумуляторов.
Осциллографы-мультиметры выпускаются в модификациях ADS-2044, ADS-2045, ADS-2046, ADS-2047, ADS-2048, ADS-2049, ADS-2050, ADS-2051, отличающихся
метрологическими и техническими характеристиками.
Серийный номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид осциллографов-мультиметров с указанием места нанесения знака утверждения типа, места нанесения серийного номера представлен на рисунке 1. Нанесение знака поверки на осциллографы-мультиметры в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) осциллографов-мультиметров не предусмотрено.

а) общий вид осциллографов-мультиметров (вид спереди)
Модификация
Модификация
утверждения
Место нанесения знака утверждения типа
Место нанесения знака
Место нанесения серийного номера
типа
Место нанесения
серийного номера
б) общий вид осциллографов-мультиметров с указанием места нанесения знака утверждения типа, места нанесения серийного номера (вид сзади)
Рисунок 1 - Общий вид осциллографов-мультиметров с указанием места нанесения знака утверждения типа, места нанесения серийного номера
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Осциллограф-мультиметр цифровой |
ADS-2000 |
1 шт. |
|
Осциллографический пробник |
- |
1 шт. |
|
Кабель USB |
- |
1 шт. |
|
Кабель BNC-«крокоgилы» |
- |
1 шт. |
|
Сетевой адаптер |
- |
1 шт. |
|
Измерительные щупы мультиметра |
- |
2 шт. |
|
Футляр |
- |
1 шт. |
|
Эксплуатационный документ (паспорт-руководство по эксплуатации) |
- |
1 экз. |
|
Упаковочная тара |
- |
1 шт. |
Таблица 2 - Метрологические характеристики в режиме осциллографа
|
Наименование характеристики |
Значение |
|
Параметры канала вертикального отклонения | |
|
Диапазон значений коэффициента отклонения (с шагом 1-2-5) |
от 10 мВ/дел до 10 В/дел |
|
Пределы допускаемой относительной погрешности коэффициента отклонения, % |
±3 |
|
Верхняя частота полосы пропускания (-3 дБ) для модификаций, МГц: - ADS-2044, ADS-2045 |
40 |
|
- ADS-2046, ADS-2047 |
70 |
|
- ADS-2048, ADS-2049 |
100 |
|
- ADS-2050, ADS-2051 |
200 |
|
Время нарастания переходной характеристики каждого из каналов для модификаций, нс, не более: - ADS-2044, ADS-2045 |
8,8 |
|
- ADS-2046, ADS-2047 |
5 |
|
- ADS-2048, ADS-2049 |
3,5 |
|
- ADS-2050, ADS-2051 |
1,8 |
|
Параметры канала горизонтального отклонения | |
|
Диапазон значений коэффициента развертки (с шагом 1-2-5): - ADS-2044, ADS-2045, ADS-2046, ADS-2047 |
от 5 нс/дел до 1000 с/дел |
|
- ADS-2048, ADS-2049, ADS-2050, ADS-2051 |
от 2 нс/дел до 1000 с/дел |
|
Пределы допускаемой относительной погрешности частоты опорного генератора |
±1^10-4 |
Таблица 3 -
в
|
Наименование характеристики |
Верхний предел измерений |
Значение единицы младшего разряда (к) |
Пределы допускаемой абсолютной погрешности измерений |
|
Измерение напряжения постоянного тока |
200,00 мВ |
0,01 мВ |
± (0,005-Ux + 10-к) |
|
2,0000 В |
0,0001 В |
± (0,003-Ux + 10-к) | |
|
20,000 В |
0,001 В | ||
|
200,00 В |
0,01 В | ||
|
1000,0 В |
0,1 В | ||
|
Измерение силы постоянного тока |
200,00 мА |
0,01 мА |
± (0,008-Ix + 10 •к) |
|
10,000 А |
0,001 А |
± (0,025-Ix + 10 •к) | |
|
Измерение среднеквадратического значения напряжения переменного тока (в диапазоне частоты от 40 до 1000 Гц) |
200,00 мВ |
0,01 мВ |
± (0,008^Ux + 10-к) |
|
2,0000 В |
0,0001 В | ||
|
20,000 В |
0,001 В | ||
|
200,00 В |
0,01 В | ||
|
750,0 В |
0,1 В |
± (0,01-Ux + 10-к) | |
|
Измерение среднеквадратического значения силы переменного тока (в диапазоне частоты от 40 до 1000 Гц) |
200,00 мА |
0,01 мА |
± (0,01-Ix + 10-к) |
|
10,000 А |
0,001 А |
± (0,028-Ix + 10-к) | |
|
Измерение электрического сопротивления постоянному току |
200,00 Ом |
0,01 Ом |
± (0,008^Rx + 10-к) |
|
2,0000 кОм |
0,0001 кОм | ||
|
20,000 кОм |
0,001 кОм | ||
|
200,00 кОм |
0,01 кОм | ||
|
2,0000 МОм |
0,0001 МОм | ||
|
20,000 МОм |
0,001 МОм |
± (0,01-Rx + 10-к) | |
|
100,00 МОм |
0,01 МОм |
± (0,03^Rx + 10-к) | |
|
Измерение электрической емкости |
20,000 нФ |
0,001 нФ |
Не нормируется |
|
200,00 нФ |
0,01 нФ |
± (0,03^Cx + 10-к) | |
|
2,0000 мкФ |
0,0001 мкФ | ||
|
20,000 мкФ |
0,001 мкФ | ||
|
200,00 мкФ |
0,01 мкФ | ||
|
2,0000 мФ |
0,0001 мФ | ||
|
Примечания:
| |||
Таблица 4 - Основные технические
|
Наименование характеристики |
Значение |
|
Количество каналов в режиме осциллографа |
2 |
|
Входное сопротивление Rвх, МОм |
1,00+0,02 |
|
Максимальная частота дискретизации для модификаций, ГГц:
|
0,25 (0,125 при работе двух каналов) 0,5 (0,25 при работе двух каналов) 1 (0,5 при работе двух каналов) |
|
Максимальное входное амплитудное напряжение, В |
400 |
|
Время установления рабочего режима, мин |
30 |
|
Габаритные размеры (ширина^высота^глубина), мм, не более |
198x96x38 |
|
Масса, кг, не более |
0,6 |
|
Рабочие условия измерений:
|
от 0 до +40 до 90 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
8000 |
|
Средний срок службы, лет |
8 |
