Номер по Госреестру СИ: 94960-25
94960-25 Осциллографы-мультиметры
(АКИП-4147)
Назначение средства измерений:
(далее - осциллографы-мультиметры) и частотно-временных параметров также для измерений напряжения и силы постоянному току,
Осциллографы-мультиметры АКИП-4147 предназначены для измерений амплитудных электрических сигналов в режиме осциллографа, а постоянного и переменного токов, электрического сопротивления электрической емкости в режиме мультиметра.

Внешний вид.
Осциллографы-мультиметры

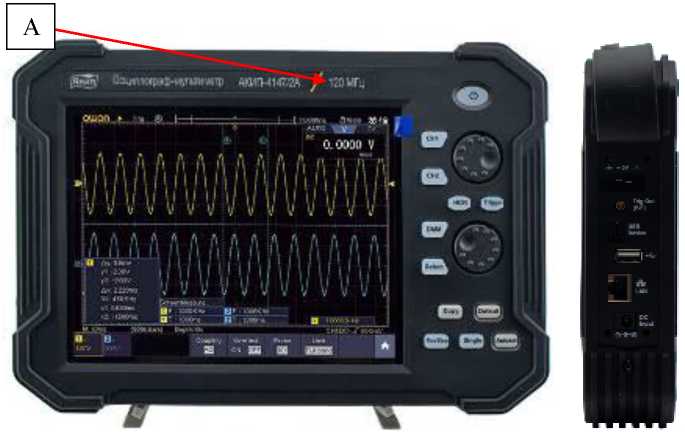

Рисунок № 1

Внешний вид.
Осциллографы-мультиметры

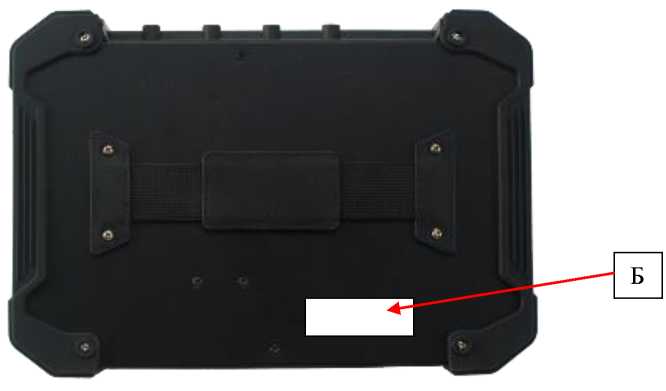

Рисунок № 2

Внешний вид.
Осциллографы-мультиметры

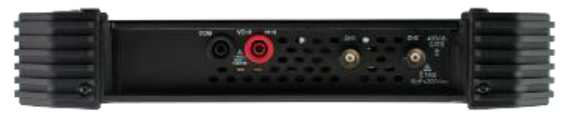

Рисунок № 3
Программное обеспечение
Программное обеспечение осциллографов-мультиметров служит для управления режимами работы, обработки цифровых данных, их отображения на дисплее, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО) |
не ниже V1.0.0 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель осциллографов-мультиметров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в п. п. 19 и 26 «Автоматические измерения» и «Режим мультиметра» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной
поверочной схемы для средств измерений постоянного и электродвижущей силы»;
Приказ Росстандарта от 18 августа 2023 г. государственной поверочной схемы для средств измерений напряжения до 1000 В в диапазоне частот от 1-10"1 до 2^109 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1^10-8 до 100 А в диапазоне частот от 1-10"1
Приказ Росстандарта от государственной поверочной схемы постоянного и переменного тока»;
Приказ Росстандарта от государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Стандарт предприятия «Осциллографы-мультиметры АКИП-4147».
электрического напряжения
№ 1706 «Об утверждении переменного электрического
до 1^106
30
для
26
Гц»;
декабря 2019 г. № 3456 «Об утверждении средств измерений электрического сопротивления
сентября 2022 г. № 2360 «Об утверждении
Fujian Lilliput Optoelectronics Technology Co., Ltd., Китай
Адрес: No. 19, Heming Road, Lantian Industrial Zone Zhangzhou 363005 China Телефон: +86 596 213 0430
Факс: +86 596 210 9272
Web-сайт: http://www.owon.com
Изготовитель
Fujian Lilliput Optoelectronics Technology Co., Ltd., КитайАдрес: No. 19, Heming Road, Lantian Industrial Zone Zhangzhou 363005 China Телефон: +86 596 213 0430
Факс: +86 596 210 9272
Web-сайт: http://www.owon.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Web-сайт: http://www.prist.ru
Правообладатель
Fujian Lilliput Optoelectronics Technology Co., Ltd., КитайАдрес: No. 19, Heming Road, Lantian Industrial Zone Zhangzhou 363005 China Телефон: +86 596 213 0430
Факс: +86 596 210 9272
Web-сайт: http://www.owon.com
аналого-цифровом в запоминающем
Принцип действия осциллографов-мультиметров основан на преобразовании входного сигнала, регистрации цифровых данных устройстве для последующей цифровой обработки и отображения на жидкокристаллическом дисплее. Осциллографы-мультиметры выполнены в виде моноблока с внешним сетевым блоком питания (имеется возможность работы от аккумулятора).
Осциллографы-мультиметры исполняются в четырех модификациях: АКИП-4147/1, АКИП-4147/2, АКИП-4147/1А, АКИП-4147/2А. Модификации различаются полосой пропускания и разрядностью аналого-цифрового преобразователя (АЦП) осциллографа.
На лицевой панели осциллографов-мультиметров расположены жидкокристаллический дисплей, функциональные клавиши, универсальные поворотные переключатели. На верхней панели расположены входные разъемы измерительных каналов осциллографа и мультиметра. На боковой панели расположены выход синхронизации, выход компенсатора пробника, разъемы интерфейсов USB и LAN, разъем питания. На задней панели расположена ручка для переноски.
Серийный номер, идентифицирующий каждый экземпляр осциллографов-мультиметров, в виде цифрового обозначения, состоящего из арабских цифр, наносится методом печати при помощи наклейки, размещаемой на обратной стороне корпуса.
Общий вид осциллографов-мультиметров, места нанесения знака утверждения типа и серийного номера представлены на рисунке 1.
Опломбирование осциллографов-мультиметров не предусмотрено.
Конструкция осциллографов-мультиметров не предусматривает нанесения знака поверки.
Общий вид спереди
Вид сбоку

Вид сзади
Вид сверху
Рисунок 1 - Общий вид осциллографов-мультиметров, место нанесения знака утверждения типа (А) и серийного номера (Б)
Таблица 11 - Комплектность
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Осциллограф-мультиметр |
АКИП-41471) |
1 |
|
Адаптер питания |
1 | |
|
Кабель microUSB |
1 | |
|
Щупы осциллографические |
2 | |
|
Адаптер для измерения тока |
1 | |
|
Измерительные провода |
2 | |
|
Сумка для транспортировки |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Примечание: 1) - модификация по заказу. |
Таблица 2 -
в
|
Наименование характеристики |
Значение |
|
Число входных каналов |
2 |
|
Разрядность АЦП, бит АКИП-4147/1, АКИП-4147/2 АКИП-4147/1А, АКИП-4147/2А |
8 8/12/141) |
|
Максимальная частота дискретизации, ГГц
|
0,52) 0,253) 0,14) 12) 0,53) |
|
Канал вертикального отклонения | |
|
Входное сопротивление, МОм |
1 (±0,02) |
|
Максимальное входное напряжение, В - напряжение переменного тока (пиковое значение) с постоянной составляющей |
400 |
|
Диапазон установки коэффициента отклонения (Ко), мВ/дел (выбор с шагом 1-2-5) |
от 1 до 1 •Ю4 |
|
Пределы допускаемой абсолютной погрешности измерения постоянного напряжения и импульсного напряжения частотой до 100 кГц, мВ
|
±(0,04- 10[дел]-Ко[мВ/дел]+1)2) ±(0,03 • 10[дел]^Ко[мВ/дел]+1)3) 4) ±(0,03- 10[дел]-Ко[мВ/дел]+1)2) ±(0,02- 10[дел]-Ко[мВ/дел]+1)3) 4) |
|
Полоса пропускания по уровню -3 дБ, МГц, не менее
|
70 120 |
|
Время нарастания переходной характеристики, нс, не более
|
5 3 |
|
Канал горизонтального отклонения | |
|
Диапазон установки коэффициентов развертки, с/дел (выбор с шагом 1-2-5) |
от 2-10-9 до 1-103 |
|
Пределы допускаемой относительной погрешности частоты внутреннего опорного генератора |
±1-10-5 |
|
Примечания:
Ко - значение коэффициента отклонения, мВ/дел. | |
Таблица 3 - Метрологические характеристики в режиме измерения напряжения постоянного тока
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока |
|
20 мВ |
0,01 мВ |
±(0,005^|иизм|+10^к) |
|
200 мВ |
0,01 мВ | |
|
2 В |
0,1 мВ |
±(0,003^|иизм|+5^к) |
|
20 В |
1 мВ | |
|
200 В |
10 мВ | |
|
1000 В |
100 мВ |
±(0,005^|иизм|+5^к) |
|
Примечание: иизм — измеренное значение напряжения постоянного тока, мВ (В). | ||
Таблица 4 - Метрологические характеристики в режиме измерения напряжения переменного тока частотой от 40 до 1000 Гц
|
Верхний предел поддиапазона измерений, В |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерения напряжения переменного тока |
|
20 мВ |
0,01 мВ |
±(0,008^иизм+10^к) |
|
200 мВ |
0,1 мВ | |
|
2 В |
0,1 мВ | |
|
20 В |
1 мВ | |
|
200 В |
10 мВ | |
|
750 В |
100 мВ |
±(0,01-иизм+10-к) |
|
Примечание: иизм — измеренное значение напряжения переменного тока, мВ (В). | ||
|
Таблица 5 — Метрологические характеристики в режиме измерения силы постоянного тока | ||
|
Верхний предел поддиапазона измерений, А |
Значение единицы младшего разряда k, А |
Пределы допускаемой абсолютной погрешности измерения силы постоянного тока, А |
|
10 |
1^10-3 |
±(0,02 • |1изм|+10^к) |
Примечание:
1изм — измеренное значение силы постоянного тока, А.
Таблица 6 - Метрологические характеристики в режиме измерения силы переменного тока частотой от 45 до 400 Гц
|
Верхний предел поддиапазона измерений, А |
Значение единицы младшего разряда к, А |
Пределы допускаемой абсолютной погрешности измерения силы переменного тока, А |
|
10 |
1^10-3 |
±(0,025 •1изм+10^к) |
|
Примечание: 1изм — измеренное значение силы переменного тока, А. | ||
Таблица 7 - Метрологические характеристики в режиме измерения сопротивления постоянному току
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерения сопротивления постоянному току, Ом |
|
200 Ом |
0,01 Ом |
±(O,O08•Rизм+10•k) |
|
2 кОм |
0,1 Ом |
±(0,005 Rизм+3 к) |
|
20 кОм |
1 Ом | |
|
200 кОм |
10 Ом | |
|
2 МОм |
100 Ом | |
|
20 МОм |
1 кОм |
±(O,O08•Rизм+5•k) |
|
100 МОм |
10 кОм |
±(0,05 •Rизм+10•k) |
|
Примечание: ^^изм - измеренное значение сопротивления, Ом (кОм, МОм). | ||
|
Таблица 8 - Метрологические характеристики в режиме измерения электрической емкости | ||
|
Верхний предел поддиапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности измерения электрической емкости |
|
2 нФ |
0,1 пФ |
±(0,04^Сизм+10^к) |
|
20 нФ |
1 пФ | |
|
200 нФ |
10 пФ | |
|
2 мкФ |
100 пФ | |
|
20 мкФ |
1 нФ | |
|
200 мкФ |
10 нФ | |
|
2 мФ |
100 нФ | |
|
20 мФ |
1 мкФ | |
|
Примечание: Сизм - измеренное значение емкости, нФ (мкФ, мФ). | ||
Таблица 9 - Технические
|
Наименование характеристики |
Значение характеристики |
|
Напряжение питания, В:
|
от 100 до 240 7,4 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Габаритные размеры (ширина х высота х глубина), мм, не более |
270x191x48 |
|
Масса, кг, не более |
1,7 |
|
Рабочие условия применения:
|
от 0 до +40 80 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не более |
5 |
|
Средняя наработка на отказ, ч, не более |
10000 |
