Номер по Госреестру СИ: 93411-24
93411-24 Индикаторы часового типа ЧИЗ
(Обозначение отсутствует)
Назначение средства измерений:
Индикаторы часового типа ЧИЗ (далее по тексту - индикаторы) предназначены для абсолютных и относительных измерений наружных линейных размеров, контроля отклонений от заданной геометрической формы, а также взаимного расположения поверхностей.

Внешний вид.
Индикаторы часового типа ЧИЗ
Рисунок № 1

Внешний вид.
Индикаторы часового типа ЧИЗ
Рисунок № 2

Внешний вид.
Индикаторы часового типа ЧИЗ
Рисунок № 3

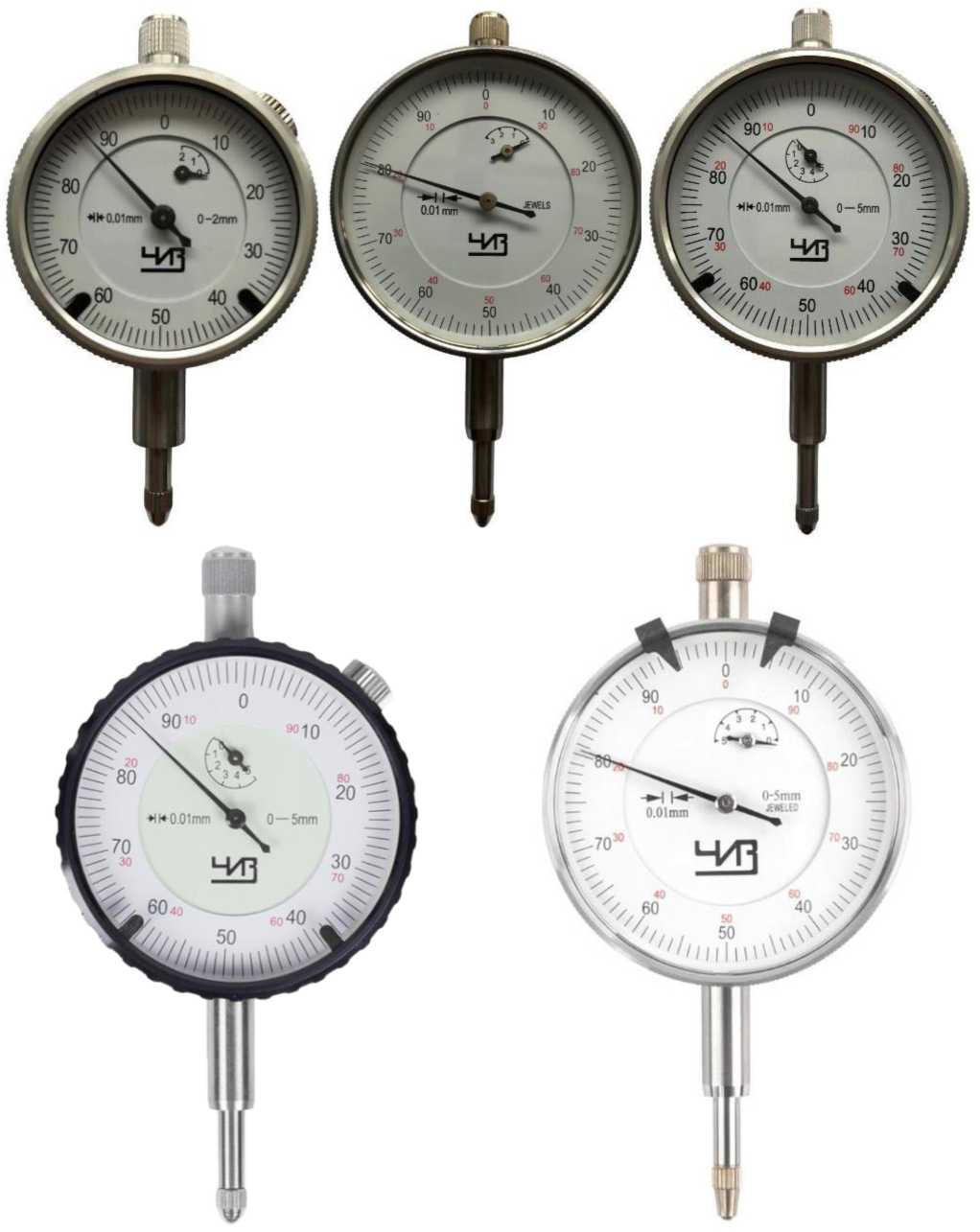

Внешний вид.
Индикаторы часового типа ЧИЗ
Рисунок № 4

Внешний вид.
Индикаторы часового типа ЧИЗ
Рисунок № 5

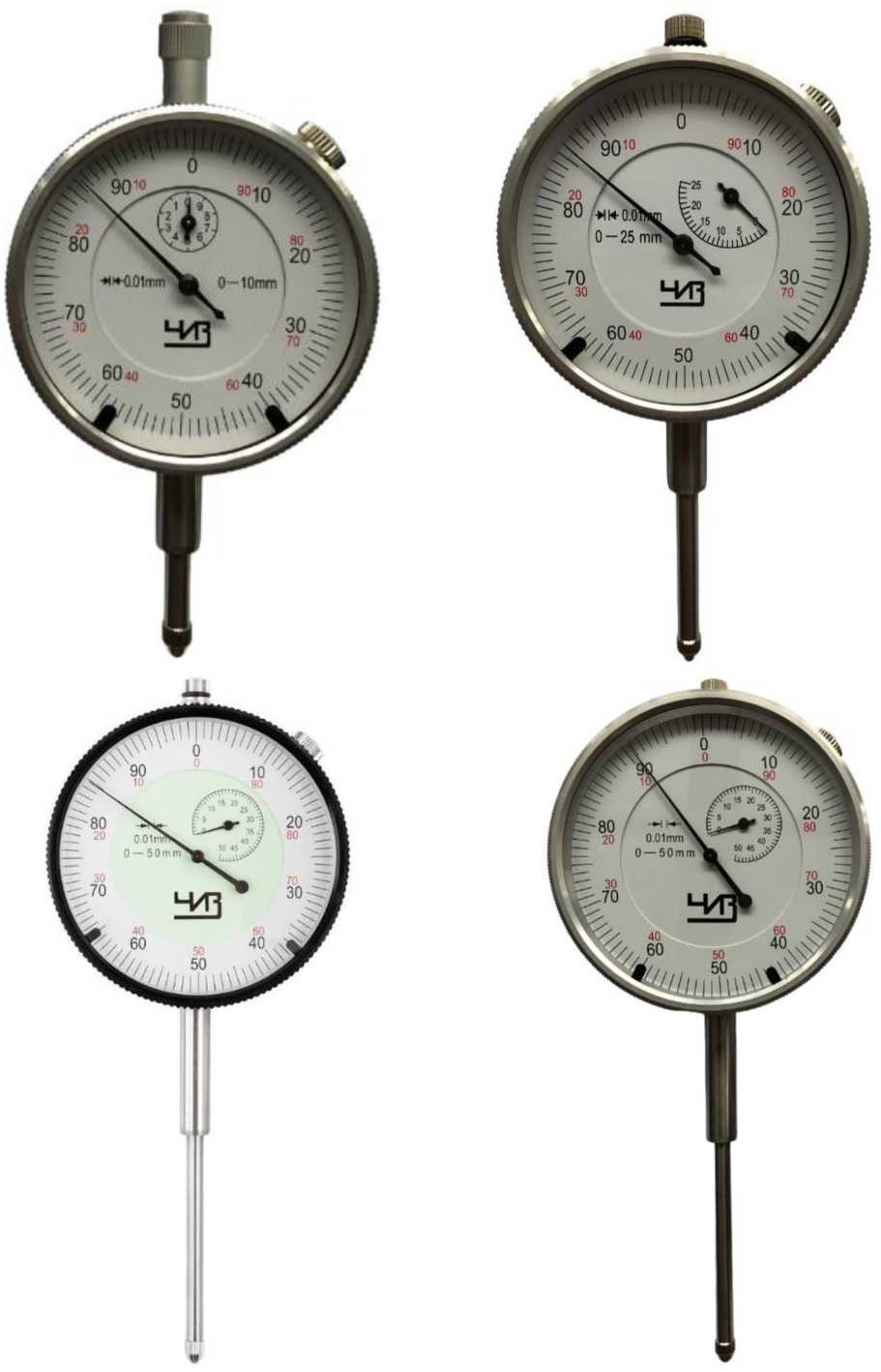

Внешний вид.
Индикаторы часового типа ЧИЗ
Рисунок № 6

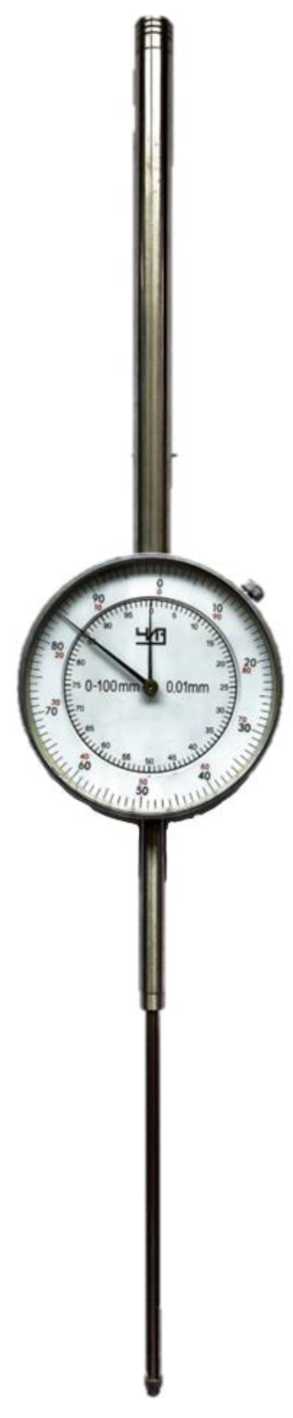

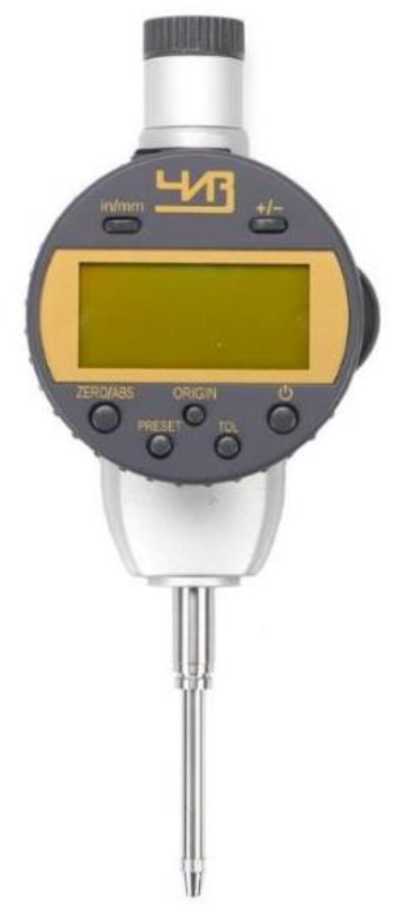

Внешний вид.
Индикаторы часового типа ЧИЗ
Рисунок № 7

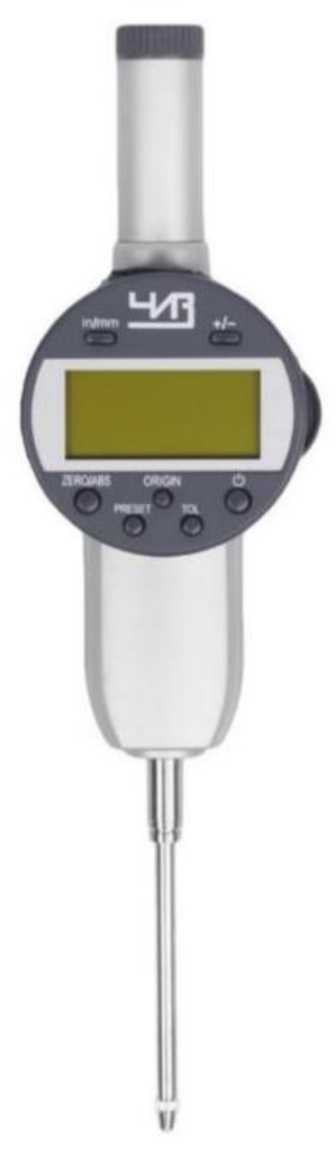

Внешний вид.
Индикаторы часового типа ЧИЗ
Рисунок № 8

Внешний вид.
Индикаторы часового типа ЧИЗ
Рисунок № 9

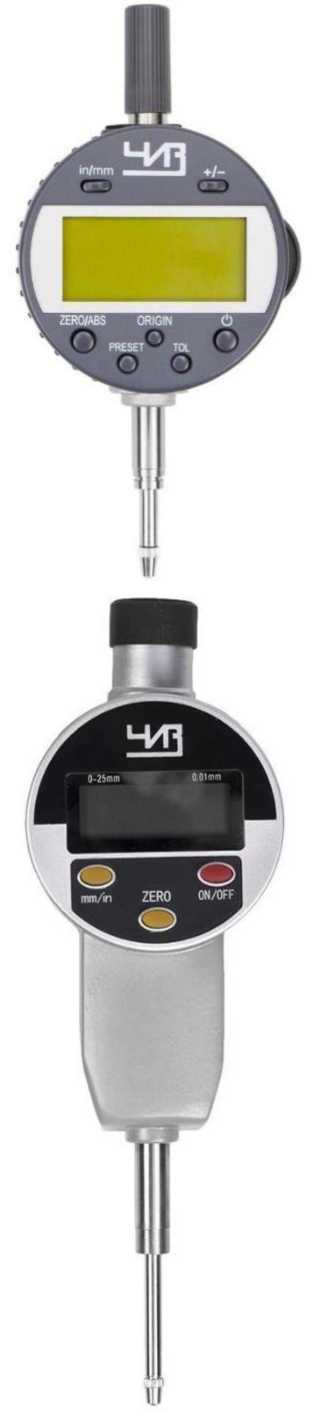

Внешний вид.
Индикаторы часового типа ЧИЗ
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикаторов часового типа ЧИЗ.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия СТП 053-2024 «Индикаторы часового типа ЧИЗ».
ПравообладательISQ MACHINERY (QINGDAO) LTD, КНР
Адрес: No.11, Jifa Longshan Road, Jimo District, Qingdao City, China
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Тел.: +7 (495) 796-92-75
E-mail: info@calibronrmc.ru
Индикаторы изготавливаются следующих модификаций:
-
- ИЧ - со стрелочным отсчетным устройством;
-
- ИЧЦ - с цифровым отсчетным устройством.
Индикаторы изготавливаются в исполнениях 1 и 2, отличающихся между собой погрешностью измерений.
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня, осуществляемого параллельно шкале, в пропорциональные угловые перемещения стрелки отсчетного устройства (для индикаторов модификации ИЧ) или в пропорциональные измерения напряжения в электронной схеме блока индикации с последующим выводом результатов перемещений измерительного стержня на дисплей цифрового отсчетного устройства (для индикаторов модификации ИЧЦ).
Индикаторы модификации ИЧ представляют собой корпус с передаточным механизмом, круговой шкалой, указателем числа оборотов, подвижных указателей пределов допуска или без них, стрелкой и измерительным стержнем с измерительным наконечником. Круговая шкала индикаторов вращается посредством подвижного ободка.
Передаточный механизм - это устройство, которое преобразует линейные перемещения измерительного стержня, осуществляемые параллельно шкале, в пропорциональные угловые перемещения стрелки
Индикаторы модификации ИЧЦ представляют собой корпус с жидкокристаллическим экраном на передней панели индикаторов для вывода результатов измерений.
В корпус индикаторов модификации ИЧЦ встроены кнопки, с помощью которых осуществляется ряд специальных функций, таких как включение/выключение индикатора (ON/OFF), установки нуля (ZERO), выбора режима единиц измерений дюйм/мм (in/mm) и др.
Питание индикаторов модификации ИЧЦ осуществляется от встроенного источника питания.
Каждая модификация индикаторов имеет ряд типоразмеров, которые отличаются друг от друга погрешностью, диапазонами измерений, ценой деления круговой шкалы отсчетного устройства (шагом дискретности цифрового отсчетного устройства), измерительным усилием, размахом показаний, габаритными характеристиками и массой.

Товарный знак наносится на паспорт индикаторов типографским
методом, на циферблат круговой шкалы, на лицевую или боковую или заднюю поверхность корпуса цифрового отсчетного устройства краской или методом лазерной маркировки.
Структура условного обозначения индикаторов: A X - Y - Z,
где A - обозначение модификации индикатора (ИЧ или ИЧЦ);
X - верхняя граница диапазона измерений индикатора;
Y - цена деления круговой шкалы (шаг дискретности цифрового отсчетного устройства); Z - исполнение индикатора (исполнение 1 или 2).
Сведения о диапазоне измерений и цене деления круговой шкалы (для индикаторов модификации ИЧ) наносятся на индикатор при помощи краски или наклейки или лазерной маркировки.
Сведения об исполнении индикаторов указываются в паспорте и заполняются от руки.
Заводской номер в виде цифрового или цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса индикатора методом лазерной маркировки, либо гравировки, либо краской, либо травлением, либо с помощью наклейки.
Возможность нанесения знака поверки на средство измерений отсутствует.

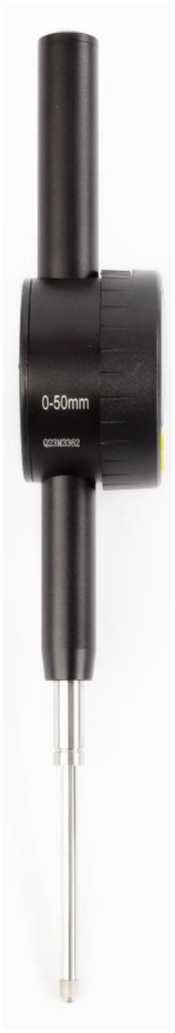

Общий вид индикаторов указан на рисунках 1 - 8. Общий вид и место нанесения заводского номера и товарного знака представлены на рисунке 9. Цвет циферблата у индикаторов модификации ИЧ не влияет на метрологические характеристики и может отличаться от указанного на рисунках 1 - 4.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено.

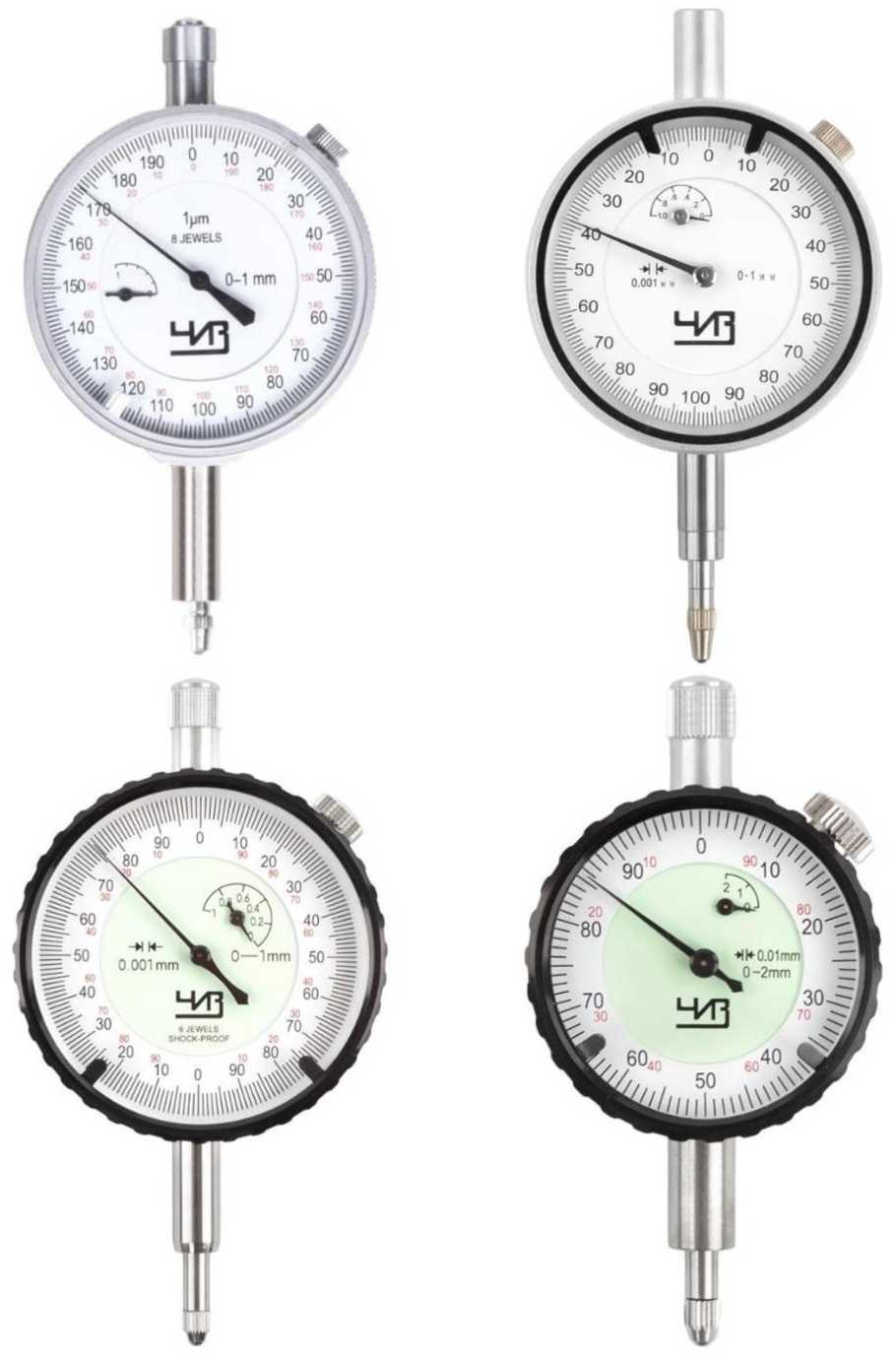

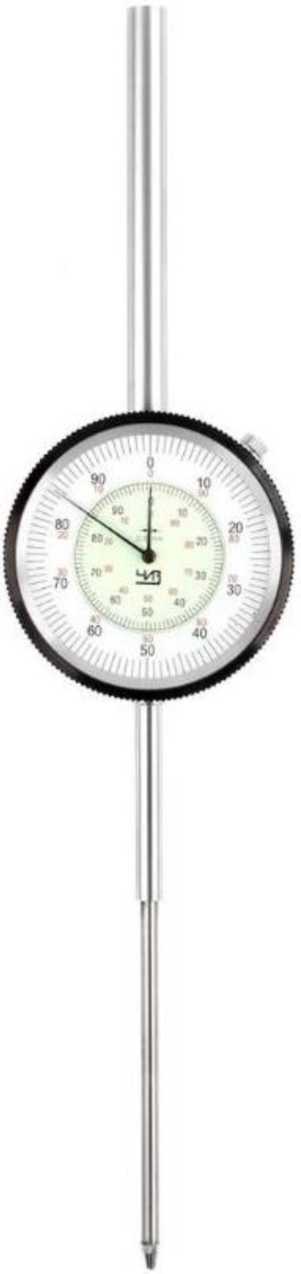

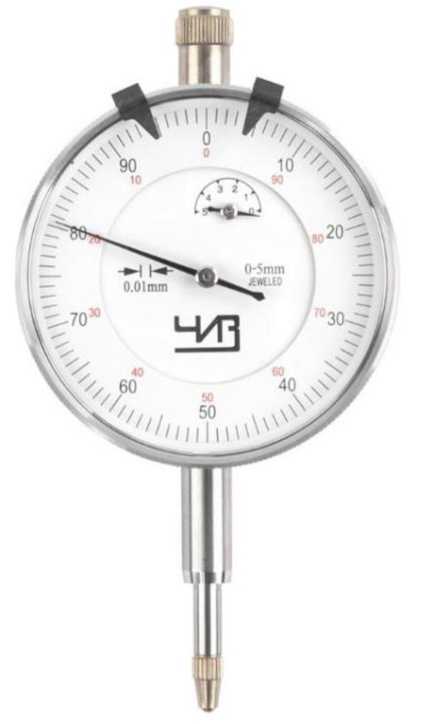

Рисунок 1 - Общий вид индикаторов модификации ИЧ
Рисунок 2 - Общий вид индикаторов модификации ИЧ






|
О | ||
|
mm/in |
ZERO |
ON/OFF |

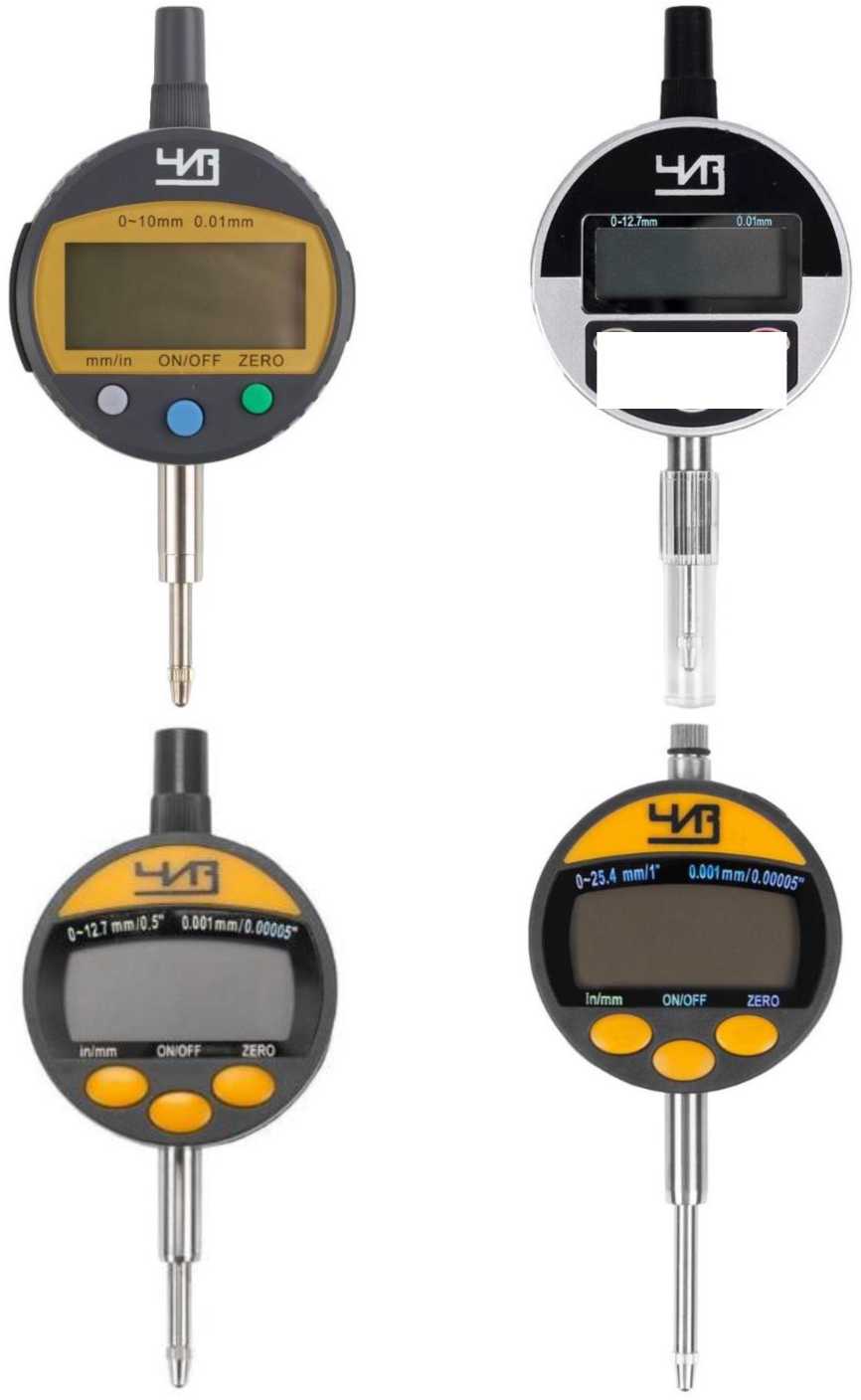

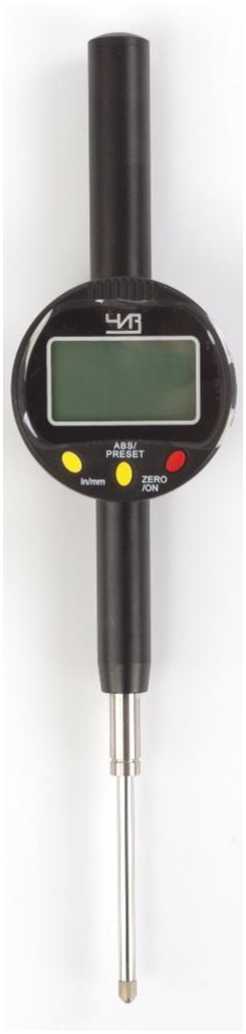

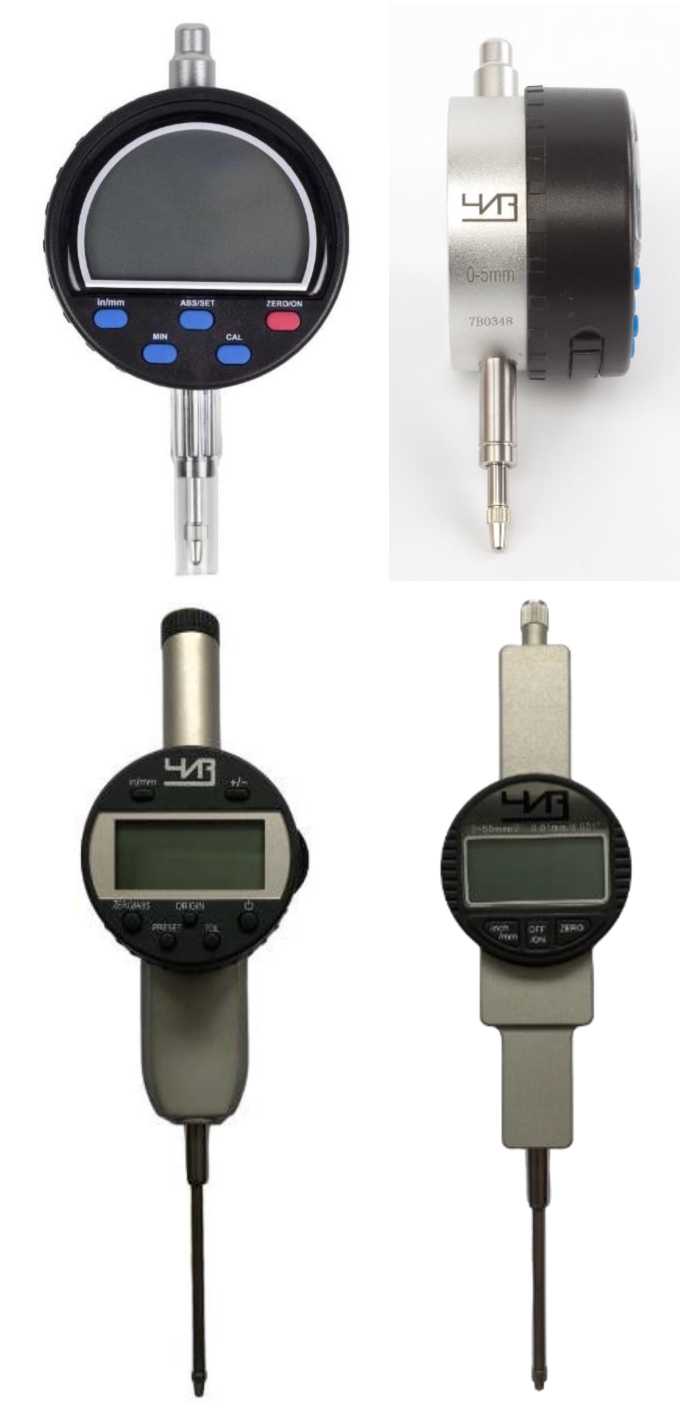

Рисунок 7 - Общий вид индикаторов модификации ИЧЦ


Рисунок 8 - Общий вид индикаторов модификации ИЧЦ
Место нанесения заводского номера
Место нанесения товарного знака

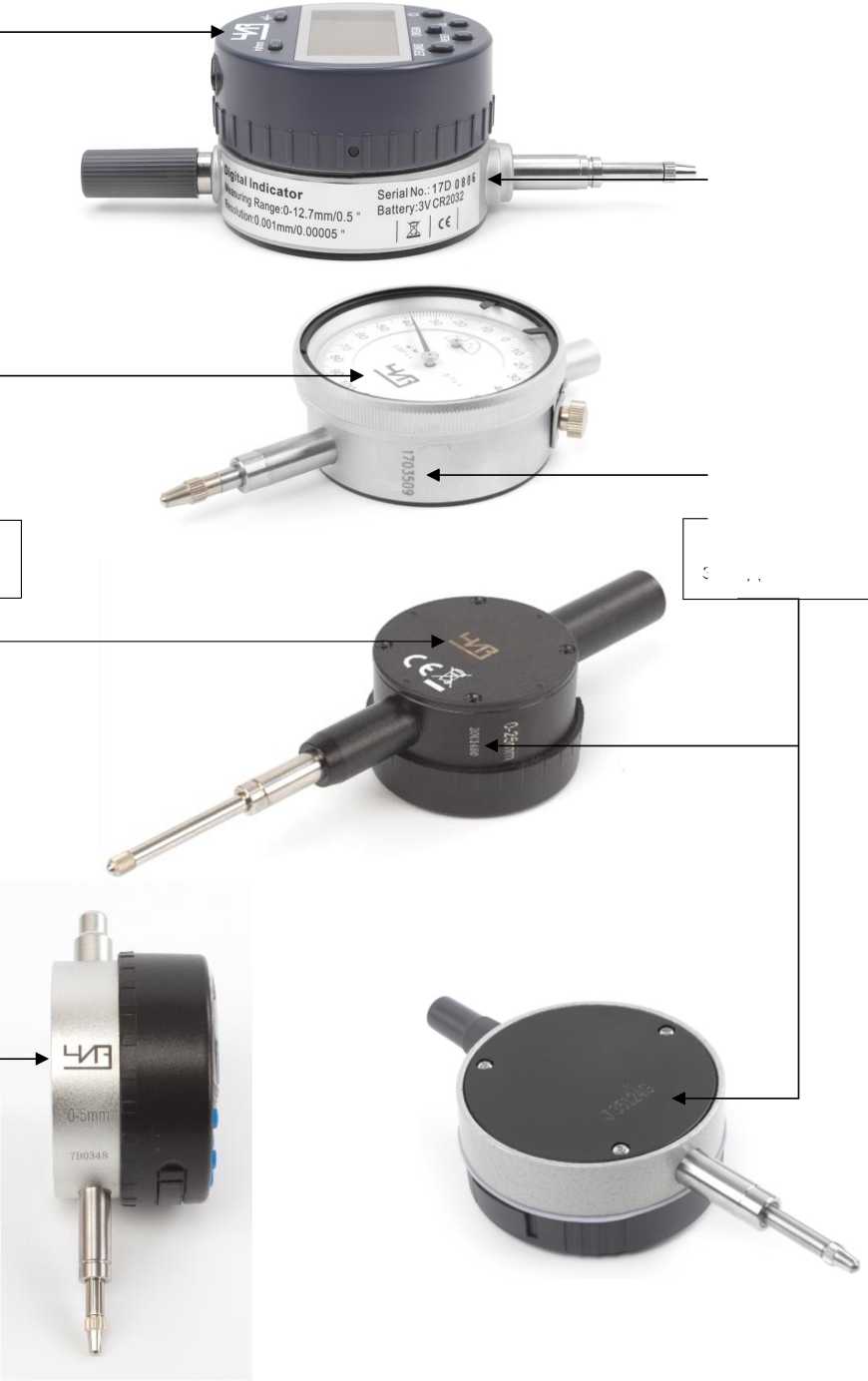

Рисунок 9 - Общий вид и места нанесения заводского номера и товарного знака
Таблица 1 -
ИЧ
|
Диапазон измерений, мм |
Цена деления, мм |
Наибольшая алгебраическая разность погрешностей при прямом или при обратном ходе измерительного стержня, мкм |
Наибольшее измерительное усилие при прямом ходе, Н, не более |
Колебание измерительного усилия, Н, не более |
Размах показаний, мкм, не более |
Вариация показаний, мкм, не более | ||||||
|
Исполнение 1 |
Исполнение 2 | |||||||||||
|
на любом участке диапазона измерения, мм |
на всем диапазоне измерений |
на любом участке диапазона измерения, мм |
на всем диапазоне измерений | |||||||||
|
при прямом или обратном ходе |
при изменении направления движения измерительного стержня | |||||||||||
|
0,1 |
1 |
0,1 |
1 | |||||||||
|
от 0 до 1 |
0,001 |
- |
- |
5 |
- |
- |
8 |
3,0 |
2,0 |
- |
3 |
4 |
|
0,002 |
- |
- |
5 |
- |
- |
8 |
3,0 |
2,0 |
- |
3 |
4 | |
|
от 0 до 2 |
0,010 |
4 |
8 |
10 |
6 |
10 |
12 |
1,5 |
0,4 |
0,5 |
3 |
4 |
|
от 0 до 3 |
0,010 |
4 |
8 |
10 |
6 |
10 |
15 |
1,5 |
0,4 |
0,5 |
3 |
4 |
|
от 0 до 5 |
0,010 |
4 |
8 |
12 |
6 |
10 |
16 |
1,5 |
0,6 |
0,5 |
3 |
4 |
|
от 0 до 10 |
0,010 |
4 |
8 |
15 |
6 |
10 |
20 |
1,5 |
0,6 |
0,5 |
3 |
4 |
|
от 0 до 25 |
0,010 |
4 |
8 |
22 |
6 |
10 |
30 |
3,0 |
1,8 |
1,0 |
6 |
6 |
|
от 0 до 50 |
0,010 |
10 |
15 |
40 |
15 |
20 |
50 |
5,0 |
1,8 |
1,2 |
6 |
6 |
|
от 0 до 100 |
0,010 |
15 |
20 |
50 |
20 |
25 |
60 |
5,0 |
2,0 |
1,2 |
6 |
6 |
Таблица 2 - Метрологические характеристики индикаторов модификации ИЧЦ
|
Диапазон измерений, мм |
Шаг дискретности, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Наибольшее измерительное усилие при прямом ходе, Н, не более |
Колебание измерительного усилия при прямом или обратном ходе, Н, не более |
Размах показаний, мкм, не более | |
|
Исполнение 1 |
Исполнение 2 | |||||
|
от 0 до 5,0 |
0,001 |
±10 |
±12 |
1,5 |
0,6 |
3 |
|
0,002 |
±10 |
±12 |
1,5 |
0,6 |
4 | |
|
от 0 до 10,0 |
0,010 |
±30 |
±32 |
1,5 |
0,6 |
10 |
|
0,005 |
±25 |
±27 |
1,5 |
0,6 |
10 | |
|
0,002 |
±10 |
±12 |
1,5 |
0,6 |
4 | |
|
0,001 |
±10 |
±12 |
1,5 |
0,6 |
3 | |
Продолжение таблицы 2
|
Диапазон измерений, мм |
Шаг дискретности, мм |
Пределы допускаемой абсолютной погрешности измерений, мкм |
Наибольшее измерительное усилие при прямом ходе, Н, не более |
Колебание измерительного усилия при прямом или обратном ходе, Н, не более |
Размах показаний, мкм, не более | |
|
Исполнение 1 |
Исполнение 2 | |||||
|
от 0 до 12,5 |
0,010 |
±30 |
±32 |
2,0 |
0,9 |
10 |
|
0,005 |
±25 |
±27 |
2,0 |
0,9 |
10 | |
|
0,002 |
±10 |
±12 |
2,0 |
0,9 |
4 | |
|
0,001 |
±10 |
±12 |
2,0 |
0,9 |
3 | |
|
от 0 до 12,7 |
0,010 |
±30 |
±32 |
2,0 |
0,9 |
10 |
|
0,005 |
±25 |
±27 |
2,0 |
0,9 |
10 | |
|
0,002 |
±10 |
±12 |
2,0 |
0,9 |
4 | |
|
0,001 |
±10 |
±12 |
2,0 |
0,9 |
3 | |
|
от 0 до 25,0 |
0,010 |
±30 |
±32 |
3,0 |
1,6 |
10 |
|
0,005 |
±25 |
±27 |
3,0 |
1,6 |
10 | |
|
0,002 |
±16 |
±18 |
3,0 |
1,6 |
4 | |
|
0,001 |
±15 |
±17 |
3,0 |
1,6 |
3 | |
|
от 0 до 25,4 |
0,010 |
±30 |
±32 |
3,0 |
1,6 |
10 |
|
0,005 |
±25 |
±27 |
3,0 |
1,6 |
10 | |
|
0,002 |
±16 |
±18 |
3,0 |
1,6 |
4 | |
|
0,001 |
±15 |
±17 |
3,0 |
1,6 |
3 | |
|
от 0 до 50,0 |
0,010 |
±40 |
±42 |
5,0 |
1,8 |
10 |
|
0,005 |
±35 |
±37 |
5,0 |
1,8 |
10 | |
|
0,002 |
±30 |
±32 |
5,0 |
1,8 |
4 | |
|
0,001 |
±30 |
±32 |
5,0 |
1,8 |
3 | |
|
от 0 до 50,8 |
0,010 |
±40 |
±42 |
5,0 |
1,8 |
10 |
|
0,005 |
±35 |
±37 |
5,0 |
1,8 |
10 | |
|
0,002 |
±30 |
±32 |
5,0 |
1,8 |
4 | |
|
0,001 |
±30 |
±32 |
5,0 |
1,8 |
3 | |
Таблица 3 - , условия эксплуатации
|
Наименование характеристики |
Значение |
|
Присоединительный диаметр гильзы индикаторов, мм |
8 (-0,015) |
|
Допуск цилиндричности присоединительной гильзы индикаторов, мкм, не более |
8 |
|
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более:
|
0,63 0,10 |
|
Условия эксплуатации:
|
от +15 до +25 80 |
Таблица 4 - Габаритные
и масса
|
Модификация |
Диапазон измерений, мм |
Цена деления/шаг дискретности, мм |
Габаритные размеры (Длина X Ширина x В ысота), мм, не более |
Масса, кг, не более |
|
ИЧ |
от 0 до 1 |
0,001 |
150x70x65 |
0,250 |
|
от 0 до 2 |
0,002 |
150x70x65 |
0,250 | |
|
0,010 |
120x60x50 |
0,200 | ||
|
от 0 до 3 |
0,010 |
120x60x50 |
0,200 | |
|
от 0 до 5 |
0,010 |
120x60x50 |
0,200 | |
|
от 0 до 10 |
0,010 |
120x60x50 |
0,200 | |
|
от 0 до 25 |
0,010 |
150x80x50 |
0,250 | |
|
от 0 до 50 |
0,010 |
200x90x50 |
0,300 | |
|
от 0 до 100 |
0,010 |
390x100x50 |
0,400 | |
|
ИЧЦ |
от 0 до 5,0 |
0,001 |
130x70x60 |
0,250 |
|
0,002 |
130x70x60 |
0,250 | ||
|
от 0 до 10,0 |
0,010 |
150x70x65 |
0,200 | |
|
0,005 |
150x70x65 |
0,200 | ||
|
0,002 |
150x70x65 |
0,200 | ||
|
0,001 |
150x70x65 |
0,200 | ||
|
от 0 до 12,5 |
0,010 |
155x70x65 |
0,200 | |
|
0,005 |
155x70x65 |
0,200 | ||
|
0,002 |
155x70x65 |
0,200 | ||
|
0,001 |
155x70x65 |
0,200 | ||
|
от 0 до 12,7 |
0,010 |
155x70x65 |
0,200 | |
|
0,005 |
155x70x65 |
0,200 | ||
|
0,002 |
155x70x65 |
0,200 | ||
|
0,001 |
155x70x65 |
0,200 | ||
|
от 0 до 25,0 |
0,010 |
190x70x65 |
0,200 | |
|
0,005 |
190x70x65 |
0,200 | ||
|
0,002 |
190x70x65 |
0,200 | ||
|
0,001 |
190x70x65 |
0,200 | ||
|
от 0 до 25,4 |
0,010 |
190x70x65 |
0,200 | |
|
0,005 |
190x70x65 |
0,200 | ||
|
0,002 |
190x70x65 |
0,200 | ||
|
0,001 |
190x70x65 |
0,200 |
Продолжение таблицы 4
|
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Габаритные размеры (Длина^Ширина^Высота), мм, не более |
Масса, кг, не более |
|
ИЧЦ |
от 0 до 50,0 |
0,010 |
270x70x65 |
0,250 |
|
0,005 |
270x70x65 |
0,250 | ||
|
0,002 |
270x70x65 |
0,250 | ||
|
0,001 |
270x70x65 |
0,250 | ||
|
от 0 до 50,8 |
0,010 |
270x70x65 |
0,250 | |
|
0,005 |
270x70x65 |
0,250 | ||
|
0,002 |
270x70x65 |
0,250 | ||
|
0,001 |
270x70x65 |
0,250 |
