Номер по Госреестру СИ: 95902-25
95902-25 Микрометры со вставками
()
Назначение средства измерений:
Микрометры со вставками ЧИЗ (далее - микрометры) предназначены для измерений наружных линейных размеров деталей.
Внешний вид.
Микрометры со вставками
Рисунок № 1
Внешний вид.
Микрометры со вставками
Рисунок № 2
Внешний вид.
Микрометры со вставками
Рисунок № 3
Внешний вид.
Микрометры со вставками
Рисунок № 4
Внешний вид.
Микрометры со вставками
Рисунок № 5
Внешний вид.
Микрометры со вставками
Рисунок № 6
Внешний вид.
Микрометры со вставками
Рисунок № 7
Внешний вид.
Микрометры со вставками
Рисунок № 8
Внешний вид.
Микрометры со вставками
Рисунок № 9
Общие сведения
Дата публикации - 24.07.2025
Срок свидетельства - 16.07.2030
Номер записи - 8c793429-58eb-861a-793d-2468e246d3ff
ID в реестре СИ - 1426235
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
МВУ, МВМЦ, МВМ 75-100 мм, ц.д. 0,01 мм, МВМ 50-75 мм, ц.д. 0,01 мм, МВМ 25-50 мм, ц.д. 0,01 мм, МВМ,
Производитель
Изготовитель - ISQ MACHINERY (QINGDAO) LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Статистика
Кол-во поверок - 172
Выдано извещений - 2
Кол-во периодических поверок - 5
Кол-во средств измерений - 67
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1445 от 2025.07.16 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Микрометры со вставками ()
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ISQ MACHINERY (QINGDAO) LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93411-24 08.10.2029 |
Индикаторы часового типа ЧИЗ, Обозначение отсутствует ISQ MACHINERY (QINGDAO) LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94265-24 27.12.2029 |
Нутромеры индикаторные ЧИЗ, Обозначение отсутствует ISQ MACHINERY (QINGDAO) LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
95902-25 16.07.2030 |
Микрометры со вставками, ISQ MACHINERY (QINGDAO) LTD (КИТАЙ ) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Кто поверяет Микрометры со вставками ()
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО НПП "ЧИЗ" (RA.RU.311575) | 15 | 15 | 0 | 0 | 15 | 15 | 0 | |||
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 139 | 35 | 139 | 0 | 0 | 139 | 139 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 2 | 0 | 2 | 2 | 2 | 0 | 2 | |
| ООО "ЦЕНТР СТАНДАРТ-М" (RA.RU.314872) | 13 | 11 | 13 | 0 | 0 | 13 | 13 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Микрометры со вставками ()
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Лист № 11
Всего листов 12
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта микрометров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия ISQ MACHINERY (QINGDAO) LTD. «Микрометры со вставками ЧИЗ».
ПравообладательISQ MACHINERY (QINGDAO) LTD, КНР
Адрес: No.11, Jifa Longshan Road, Jimo District, Qingdao City, China
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524, г. Москва, ул. Электродная, д. 2, стр. 23
Телефон: +7 (495) 796-92-75
E-mail: info@calibronrmc.ru
Web-сайт: https://calibronrmc.ru/
Принцип действия микрометров основан на использовании точной винтовой пары для преобразования вращательного движения микрометрического винта в поступательное движение подвижной пятки микрометра.
Микрометры выпускаются шести модификаций:
-
- МВМ - микрометр для измерения резьбы с профилем 60° с отсчетом по шкалам стебля и барабана;
-
- МВМЦ - микрометр для измерения резьбы с профилем 60° с цифровым отсчетным устройством;
-
- МВМд - микрометр для измерения резьбы с профилем 55° и 60° с отсчетом по шкалам стебля и барабана;
-
- МВМЦд - микрометр для измерения резьбы с профилем 55° и 60° с цифровым отсчетным устройством;
-
- МВУ - универсальный микрометр с отсчетом по шкалам стебля и барабана;
-
- МВУЦ - универсальный микрометр с цифровым отсчетным устройством.
Микрометры состоят из скобы, в которую с одной стороны вставлена микрометрическая головка, а с другой - подвижная пятка. На микрометрической головке микрометров имеется устройство, обеспечивающее постоянство измерительного усилия в заданных пределах (фрикцион, трещотка). Для закрепления микрометрического винта и подвижной пятки имеются стопорные устройства. Скоба микрометра может иметь черный, серый, синий, зеленый, желтый цвета.
В отверстиях подвижной пятки и микрометрического винта устанавливаются сменные вставки.
Микрометры с цифровым отсчетным устройством имеют цифровое отсчетное устройство, которое представляет собой жидкокристаллический экран с кнопочным управлением, с помощью которого осуществляется ряд специальных функций, таких как включение или выключение микрометра (ON/OFF), кнопка выбора единиц измерений дюймы или миллиметры (UNIT), кнопка выбора абсолютных или относительных измерений (ABS/INC), кнопка установки предварительного значения (SET).
Микрометры отличаются между собой внешним видом, цветом, диапазонами измерений и формой скобы.
Для установки в исходное положение микрометры с верхним пределом диапазона измерений 50 мм и более имеют установочные меры. Измерительные поверхности установочных мер для микрометров модификаций МВУ и МВУЦ плоские, для модификаций МВМ, МВМЦ, МВМд, МВМЦд у установочной меры с одной стороны поверхность коническая, с другой — призматическая.
ч/л- Товарный знак «ЧИЗ» наносится на паспорт микрометров типографским методом, на информационную табличку на скобе, либо на теплоизоляционную накладку, либо на барабан микрометрической головки краской или методом лазерной маркировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Диапазон измерений, значение отсчета по шкалам стебля и барабана наносятся на теплоизоляционную накладку или на информационную табличку на скобе.
Пломбирование микрометров от несанкционированного доступа не предусмотрено.
Общий вид микрометров представлен на рисунках 1 и 2.
Общий вид сменных вставок для микрометров модификаций МВМ, МВМЦ, МВМд, МВМЦд представлен на рисунке 3.
Общий вид сменных вставок для микрометров модификаций МВУ и МВУЦ представлен на рисунке 4.
Общий вид установочных мер для микрометров модификаций МВМ, МВМЦ, МВМд, МВМЦд, МВУ, МВУЦ представлен на рисунках 5, 6 и 7 соответственно.
Заводской номер в виде цифрового или буквенно-цифрового обозначения наносится на теплоизоляционную накладку или барабан микрометрической головки краской или методом лазерной маркировки. Общий вид и место нанесения заводского номера на микрометры представлены на рисунке 8.

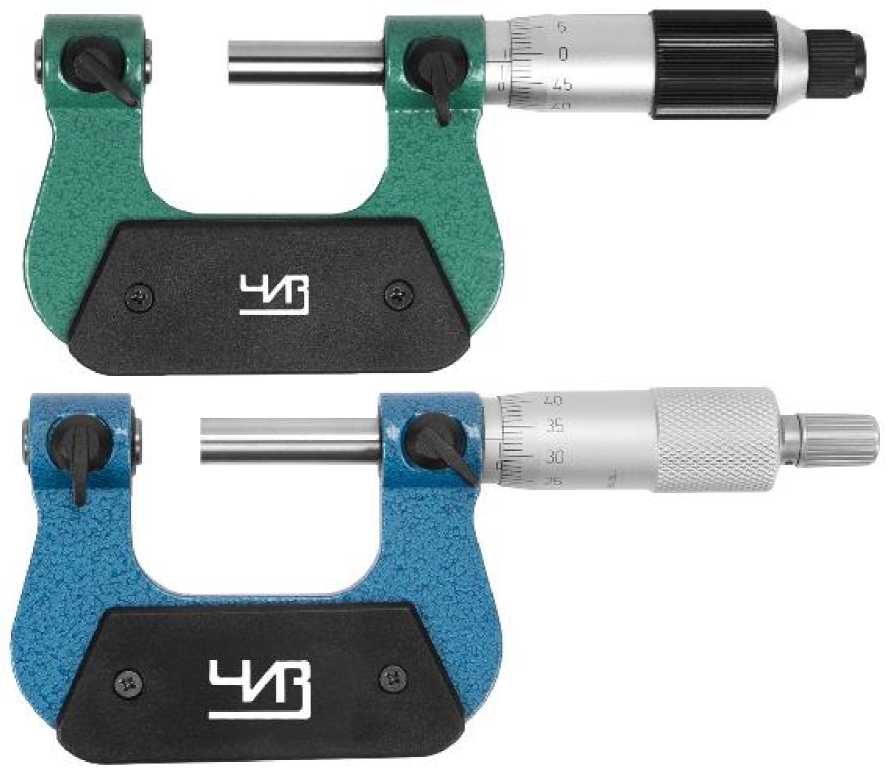

Рисунок 1 - Общий вид микрометров
л*

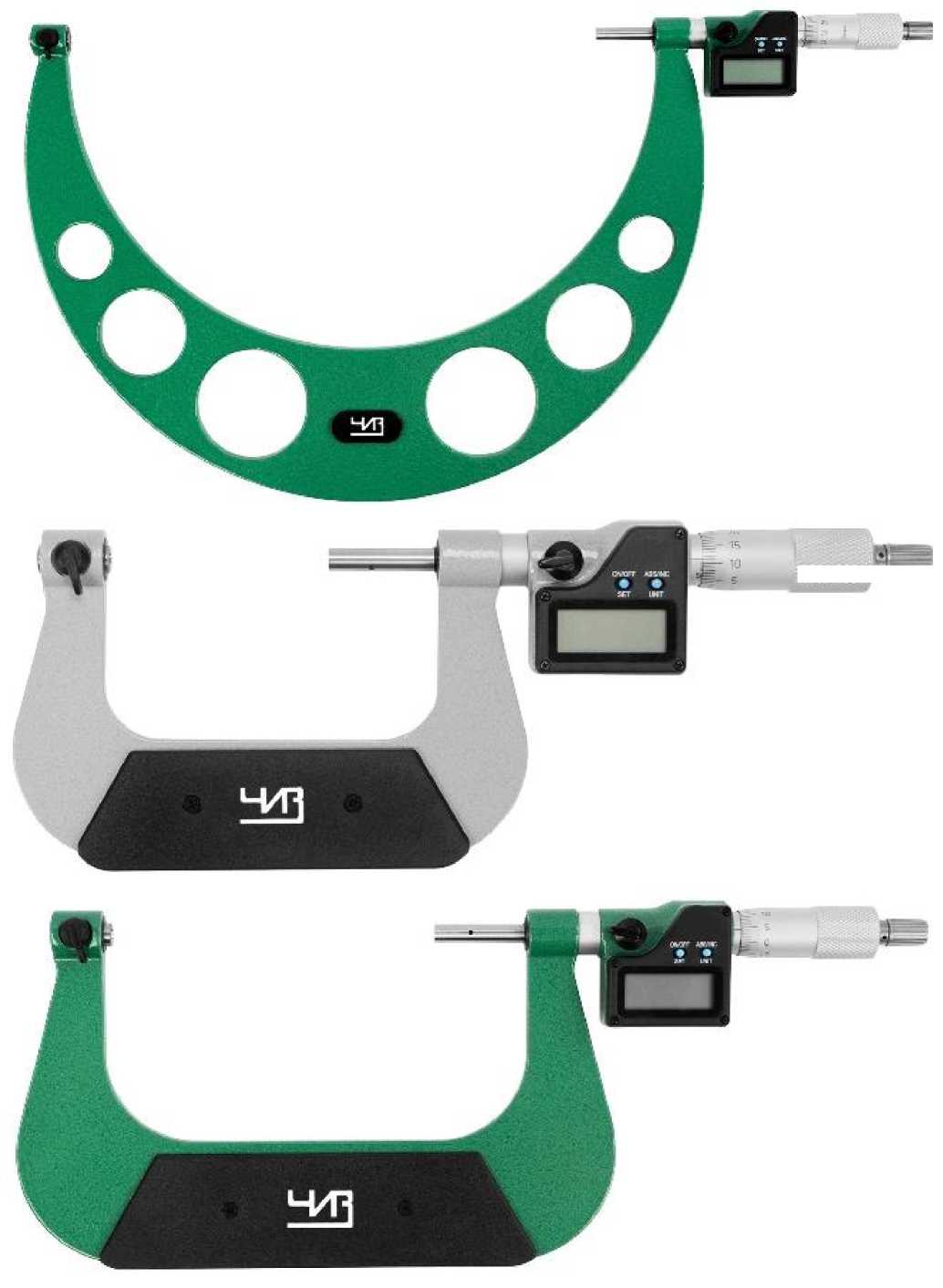

Рисунок 2 - Общий вид микрометров

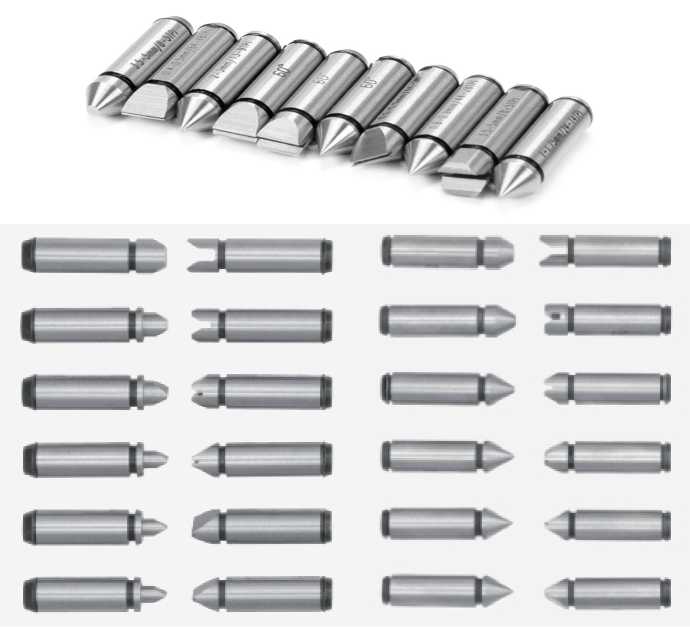

Рисунок 3 - Общий вид сменных вставок для микрометров модификации МВМ, МВМЦ, МВМд, МВМЦд

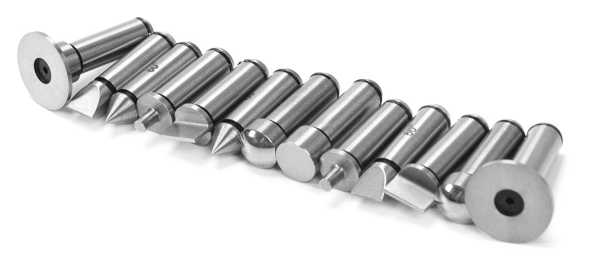

Рисунок 4 - Общий вид сменных вставок для микрометров модификаций МВУ и МВУЦ
Рисунок 5 - Общий вид установочных мер для микрометров модификаций МВМ, МВМЦ

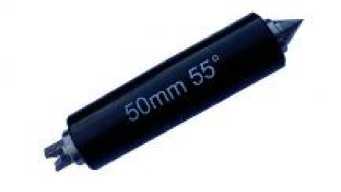

Рисунок 7 - Общий вид установочных мер для микрометров модификаций МВУ, МВУЦ
Место нанесения заводского номера
Рисунок 8 - Общий вид и место нанесения заводского номера
Лист № 6
Всего листов 12
Таблица 10 -
|
Наименование |
Обозначение |
Количество |
|
Микрометр со вставками ЧИЗ |
- |
1 шт. |
|
Установочная мера (для микрометров с верхним пределом измерений от 50 мм и более) для модификаций:
|
- |
|
|
Паспорт |
- |
1 экз. |
|
Футляр |
- |
1 шт. |
|
Элемент питания (для микрометров модификаций МВМЦ, МВМЦд, МВУЦ) |
- |
1 шт. |
|
Ключ |
- |
1 шт. |
|
Сменные вставки |
- |
1 комплект |
Таблица 1 - Метрологические характеристики микрометров
|
Модификация |
Диапазон измерений, мм |
Цена деления/ дискретность отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений микрометров со вставками, мкм |
|
МВМ, МВМд |
от 0 до 25 |
0,010 |
±10 |
|
от 25 до 50 |
0,010 |
±15 | |
|
от 50 до 75 |
0,010 |
±15 | |
|
от 75 до 100 |
0,010 |
±15 | |
|
от 100 до 125 |
0,010 |
±25 | |
|
от 125 до 150 |
0,010 |
±25 | |
|
от 150 до 175 |
0,010 |
±25 | |
|
МВМ |
от 175 до 200 |
0,010 |
±25 |
|
от 200 до 225 |
0,010 |
±35 | |
|
от 225 до 250 |
0,010 |
±35 | |
|
от 250 до 275 |
0,010 |
±35 | |
|
от 275 до 300 |
0,010 |
±35 | |
|
МВМЦ, МВМЦд |
от 0 до 25 |
0,001 |
±10 |
|
от 25 до 50 |
0,001 |
±15 | |
|
от 50 до 75 |
0,001 |
±15 | |
|
от 75 до 100 |
0,001 |
±15 | |
|
от 100 до 125 |
0,001 |
±25 | |
|
от 125 до 150 |
0,001 |
±25 | |
|
от 150 до 175 |
0,001 |
±25 | |
|
МВМЦ |
от 175 до 200 |
0,001 |
±25 |
|
от 200 до 225 |
0,001 |
±35 | |
|
от 225 до 250 |
0,001 |
±35 | |
|
от 250 до 275 |
0,001 |
±35 | |
|
от 275 до 300 |
0,001 |
±35 | |
|
МВУ |
от 0 до 25 |
0,010 |
±4 |
|
от 25 до 50 |
0,010 |
±4 | |
|
от 50 до 75 |
0,010 |
±5 | |
|
от 75 до 100 |
0,010 |
±5 | |
|
от 100 до 125 |
0,010 |
±6 | |
|
от 125 до 150 |
0,010 |
±6 | |
|
от 150 до 175 |
0,010 |
±7 | |
|
от 175 до 200 |
0,010 |
±7 | |
|
от 200 до 225 |
0,010 |
±8 | |
|
от 225 до 250 |
0,010 |
±8 | |
|
от 250 до 275 |
0,010 |
±9 | |
|
от 275 до 300 |
0,010 |
±9 |
Продолжение таблицы 1
|
Модификация |
Диапазон измерений, мм |
Цена деления/ дискретность отсчетного устройства, мм |
Пределы допускаемой абсолютной погрешности измерений микрометров со вставками, мкм |
|
МВУЦ |
от 0 до 25 |
0,001 |
±4 |
|
от 25 до 50 |
0,001 |
±4 | |
|
от 50 до 75 |
0,001 |
±5 | |
|
от 75 до 100 |
0,001 |
±5 | |
|
от 100 до 125 |
0,001 |
±6 | |
|
от 125 до 150 |
0,001 |
±6 | |
|
от 150 до 175 |
0,001 |
±7 | |
|
от 175 до 200 |
0,001 |
±7 | |
|
от 200 до 225 |
0,001 |
±8 | |
|
от 225 до 250 |
0,001 |
±8 | |
|
от 250 до 275 |
0,001 |
±9 | |
|
от 275 до 300 |
0,001 |
±9 |
Таблица 2 - Основные метрологические характеристики установочных мер
|
Модификация |
Номинальный размер установочной меры, мм |
Допускаемое отклонение длины установочной меры от номинального размера, мкм |
|
МВМ, МВМЦ, МВМд, МВМЦд |
25; 50 |
±5 |
|
75; 100 |
±6 | |
|
125;150 |
±7 | |
|
МВМ, МВМЦ |
175; 200 |
±8 |
|
225;250 |
±9 | |
|
275 |
±10 | |
|
МВУ, МВУЦ |
25; 50 |
±4 |
|
75; 100 |
±5 | |
|
125;150 |
±6 | |
|
175; 200 |
±7 | |
|
225;250 |
±8 | |
|
275 |
±9 |
Таблица 3 - Отклонение от плоскостности, измерительное усилие, колебание измерительного усилия, параметр шероховатости Ra
|
Наименование характеристики |
Значение |
|
Отклонение от плоскостности плоских измерительных поверхностей установочных мер, мкм, не более |
1,2 |
|
Измерительное усилие, Н |
от 3 до 12 |
|
Колебание измерительного усилия, Н, не более |
4 |
|
Параметр шероховатости измерительных поверхностей вставок и установочных мер Ra по ГОСТ 2789-73, мкм, не более |
0,2 |
|
Таблица 4 - Комплектность сменных вставок для мик |
рометров модификаций МВМ и МВМЦ | ||
|
Модификация |
Диапазон измерений, мм |
Число пар сменных вставок в наборе, шт. |
Диапазон шагов метрической резьбы, мм / Число ниток на длине 25,4 мм дюймовой резьбы сменной вставки 60° |
|
МВМ, МВМЦ |
от 0 до 25 |
5 |
0,4-0,5/64-48; 0,6-0,9/44-28; 1-1,75/24-14; 2-3/13-9; 3,5-5/8-5 |
|
от 25 до 50 |
5 |
0,6-0,9/44-28; 1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 50 до 75 |
4 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 75 до 100 |
4 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 100 до 125 |
4 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 125 до 150 |
4 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 150 до 175 |
4 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 175 до 200 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 200 до 225 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 225 до 250 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 250 до 275 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
|
от 275 до 300 |
3 |
2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 | |
Таблица 5 - Комплектность сменных вставок для микрометров модификаций МВМд и МВМЦд
|
Модификация |
Диапазон измерений, мм |
Число пар сменных вставок в наборе, шт. |
Диапазон шагов метрической резьбы, мм / Число ниток на длине 25,4 мм дюймовой резьбы сменной вставки 60° |
Число ниток на длине 25,4 мм дюймовой резьбы сменной вставки 55° |
|
МВМд, МВМЦд |
от 0 до 25 |
8 |
0,4-0,5/64-48; 0,6-0,9/44-28; 1-1,75/24-14; 2-3/13-9; 3,5-5/8-5 |
32-24; 24-18; 18-14 |
|
от 25 до 50 |
6 |
0,6-0,9/44-28; 1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
14-10 | |
|
от 50 до 75 |
5 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
14-10 | |
|
от 75 до 100 |
5 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
14-10 | |
|
от 100 до 125 |
5 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
14-10 | |
|
от 125 до 150 |
5 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
14-10 | |
|
от 150 до 175 |
5 |
1-1,75/24-14; 2-3/13-9; 3,5-5/8-5; 5,5-7/4,5-3,5 |
14-10 |
Таблица 6 - Комплектность сменных вставок для микрометров модификаций МВУ и МВУЦ
|
Модификация |
Диапазон измерений, мм |
Вид сменных вставок, количество |
|
МВУ, МВУЦ |
от 0 до 25 |
Плоские (06,5), 2 шт.; с малыми измерительными поверхностями (02 мм), 2 шт.; конические (60°), 2 шт.; лезвийные (толщина 0,7 мм), 2 шт.; сферические (R5 мм), 2 шт.; ножевидные (60°), 2 шт.; дисковые (012 мм), 2 шт. |
|
от 25 до 50 | ||
|
от 50 до 75 | ||
|
от 75 до 100 | ||
|
от 100 до 125 | ||
|
от 125 до 150 | ||
|
от 150 до 175 | ||
|
от 175 до 200 | ||
|
от 200 до 225 | ||
|
от 225 до 250 | ||
|
от 250 до 275 | ||
|
от 275 до 300 |
Таблица 7 - Габаритные размеры и масса микрометров
|
Модификация |
Диапазон измерений, мм |
Габаритные размеры, мм, не менее |
Масса, кг, не менее | ||
|
длина |
ширина |
высота | |||
|
МВМ, МВУ, МВМд |
от 0 до 25 |
135 |
17 |
55 |
0,24 |
|
от 25 до 50 |
165 |
17 |
70 |
0,30 | |
|
от 50 до 75 |
195 |
17 |
85 |
0,40 | |
|
от 75 до 100 |
225 |
17 |
100 |
0,50 | |
|
от 100 до 125 |
240 |
17 |
115 |
0,60 | |
|
от 125 до 150 |
260 |
17 |
130 |
0,70 | |
|
от 150 до 175 |
280 |
17 |
145 |
0,90 | |
|
МВМ, МВУ |
от 175 до 200 |
300 |
17 |
160 |
1,00 |
|
от 200 до 225 |
320 |
17 |
175 |
1,10 | |
|
от 225 до 250 |
340 |
17 |
190 |
1,20 | |
|
от 250 до 275 |
360 |
17 |
205 |
1,30 | |
|
от 275 до 300 |
380 |
17 |
220 |
1,40 | |
|
МВМЦ, МВМЦд МВУЦ |
от 0 до 25 |
190 |
20 |
55 |
0,35 |
|
от 25 до 50 |
200 |
20 |
70 |
0,40 | |
|
от 50 до 75 |
230 |
20 |
85 |
0,50 | |
|
от 75 до 100 |
250 |
20 |
100 |
0,60 | |
|
от 100 до 125 |
280 |
20 |
115 |
0,75 | |
|
от 125 до 150 |
310 |
20 |
130 |
0,90 | |
|
от 150 до 175 |
340 |
20 |
145 |
1,15 | |
|
МВМЦ, МВУЦ |
от 175 до 200 |
370 |
20 |
160 |
1,30 |
|
от 200 до 225 |
400 |
20 |
175 |
1,45 | |
|
от 225 до 250 |
430 |
20 |
190 |
1,60 | |
|
от 250 до 275 |
460 |
20 |
205 |
1,75 | |
|
от 275 до 300 |
490 |
20 |
220 |
1,90 | |
Таблица 8 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, условных измерений^ |
50000 |
|
1) - Под условным измерением понимают перемещение микрометрического винта до контакта измерительных поверхностей с объектом измерения. При этом перемещение микрометрического винта должно быть не менее 1/3 верхней границы диапазона измерения. | |
Таблица 9 - Условия эксплуатации
|
Наименование характеристики |
Значение |
|
Условия эксплуатации:
|
От +15 до +25 80 |
