Номер по Госреестру СИ: 94265-24
94265-24 Нутромеры индикаторные ЧИЗ
(Обозначение отсутствует)
Назначение средства измерений:
Нутромеры индикаторные ЧИЗ (далее по тексту - нутромеры) предназначены для контактных измерений внутренних размеров относительным методом.
Внешний вид.
Нутромеры индикаторные ЧИЗ
Рисунок № 1
Внешний вид.
Нутромеры индикаторные ЧИЗ
Рисунок № 2
Внешний вид.
Нутромеры индикаторные ЧИЗ
Рисунок № 3
Внешний вид.
Нутромеры индикаторные ЧИЗ
Рисунок № 4

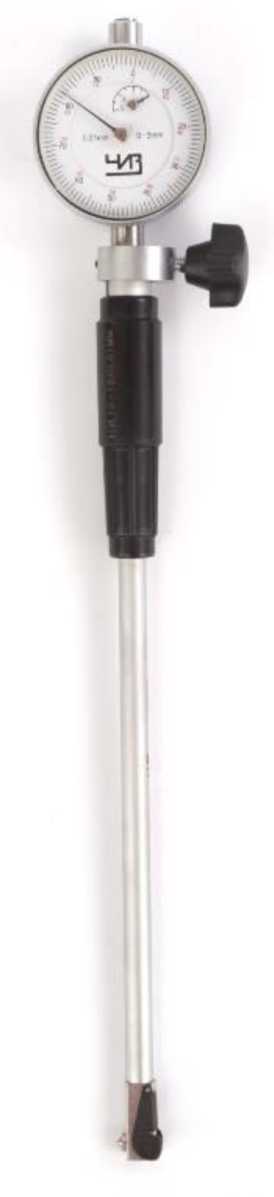

Внешний вид.
Нутромеры индикаторные ЧИЗ
Рисунок № 5
Внешний вид.
Нутромеры индикаторные ЧИЗ
Рисунок № 6
Внешний вид.
Нутромеры индикаторные ЧИЗ
Рисунок № 7
Внешний вид.
Нутромеры индикаторные ЧИЗ
Рисунок № 8
Внешний вид.
Нутромеры индикаторные ЧИЗ
Рисунок № 9
Внешний вид.
Нутромеры индикаторные ЧИЗ
Рисунок № 10
Общие сведения
Дата публикации - 29.12.2024
Срок свидетельства - 27.12.2029
Номер записи - 196061
ID в реестре СИ - 1422316
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НИ Ц, диапазон измерений от 50 до 100 мм, НИ Ц, диапазон измерений от 18 до 50 мм, НИ Ц, диапазон измерений от 100 до 160 мм, НИ Ц, НИ 50-160-0,01, НИ 50-160 мм, ц.д. 0,01 мм, НИ 50-100 мм, ц.д. 0,01 мм, НИ 50-100 мм, НИ 450-700, НИ 250-450, НИ 18-50 мм, ц.д. 0,01 мм, НИ 18-50 мм, НИ 160-250, НИ 10-18 мм, ц.д. 0,01 мм, НИ, мод.НИ, исп.2, мод. НИ, исп. 2, исполнение 2, диапазон измерений от 50 до 160 мм, диапазон измерений от 450 до 700 мм,
Производитель
Изготовитель - ISQ MACHINERY (QINGDAO) LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Статистика
Кол-во поверок - 528
Выдано извещений - 4
Кол-во периодических поверок - 29
Кол-во средств измерений - 113
Кол-во владельцев - 12
Усредненный год выпуска СИ - 2025
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3146 от 2024.12.27 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Нутромеры индикаторные ЧИЗ (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ISQ MACHINERY (QINGDAO) LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93411-24 08.10.2029 |
Индикаторы часового типа ЧИЗ, Обозначение отсутствует ISQ MACHINERY (QINGDAO) LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94265-24 27.12.2029 |
Нутромеры индикаторные ЧИЗ, Обозначение отсутствует ISQ MACHINERY (QINGDAO) LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
95902-25 16.07.2030 |
Микрометры со вставками, ISQ MACHINERY (QINGDAO) LTD (КИТАЙ ) |
ОТ МП |
1 год |
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Нутромеры индикаторные ЧИЗ (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО НПП "ЧИЗ" (RA.RU.311575) | 73 | 73 | 73 | 0 | 0 | 73 | 73 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 6 | 6 | 0 | 6 | 2 | 6 | 0 | 6 | |
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ИВАНОВСКИЙ ЦСМ" (RA.RU.311260) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 4 | 4 | 0 | 1 | 4 | 4 | 0 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 400 | 400 | 399 | 1 | 0 | 400 | 399 | 1 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| АО "СЭГЗ" (РОСС СОБ 3.00233.2014) | 2 | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 3 | 0 | 3 | 1 | 3 | 0 | 3 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 6 | 6 | 4 | 2 | 0 | 6 | 4 | 2 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 21 | 21 | 18 | 3 | 0 | 21 | 18 | 3 |
Стоимость поверки Нутромеры индикаторные ЧИЗ (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографическим методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Заметки по эксплуатации, порядок работы, поверка» паспорта нутромера.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840 (изменен приказом Росстандарта от 15 августа 2022 г. № 2018)
Стандарт предприятия ISQ MACHINERY (QINGDAO) LTD «Нутромеры индикаторные ЧИЗ»
ПравообладательISQ MACHINERY (QINGDAO) LTD, КНР
Адрес: No.11,Jifa Longshan Road,Jimo District, Qingdao City, China
Испытательный центр
Общество с ограниченной ответственностью Региональный метрологический центр «Калиброн» (ООО РМЦ «Калиброн»)Адрес: 111524 г. Москва, ул. Электродная, д. 2, стр. 23, эт. 1, помещ, 1
Принцип действия основан на измерительных наконечников нутромера отображаемое на отсчетном устройстве.
Нутромеры состоят из следующих
преобразовании взаимного перемещения в значение измеряемого размера детали,
элементов: державки, отсчетного устройства, набора сменных измерительных стержней, подвижного измерительного стержня и центрирующего мостика (нутромеры с диапазоном измерений от 6 до 10 мм допускается изготовлять без центрирующего мостика). Измерение нутромером происходит двухточечным контактом с измеряемой поверхностью относительным методом. Измерение требуемого размера обеспечивается с помощью входящих в комплект сменных стержней. Настройка производится по установочным кольцам, блокам концевых мер длины с боковиками или микрометру.
Нутромеры изготавливаются в следующих модификациях:
-
- НИ - с аналоговым отсчетным устройством с ценой деления 0,01 мм;
-
- НИ Ц - с цифровым отсчетным устройством с шагом дискретности 0,01 мм.
Нутромеры изготавливаются в исполнениях 1 и 2, отличаются между собой внешним видом, метрологическими и техническими характеристиками.

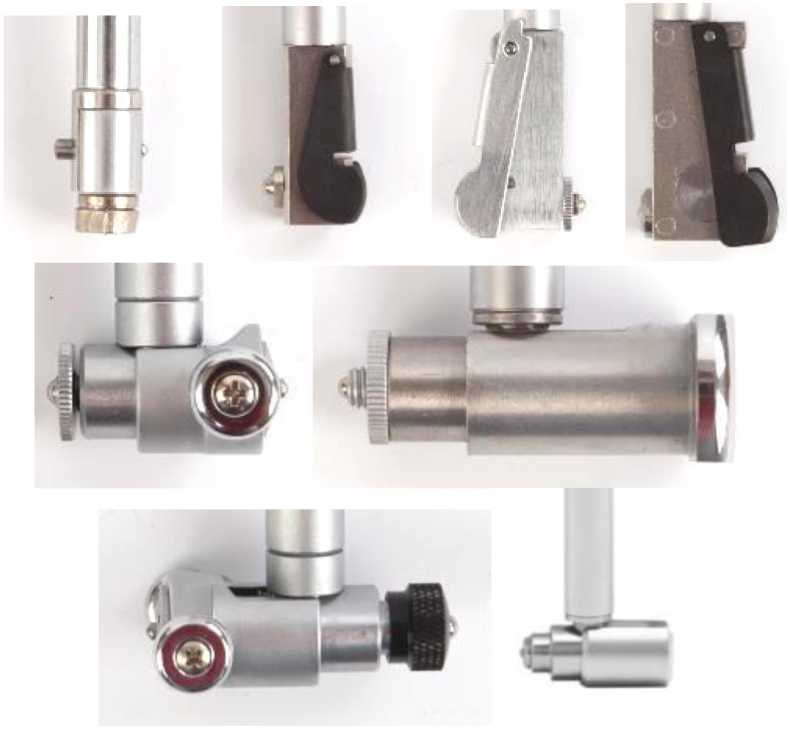

Общий вид центрирующих мостиков нутромеров приведен на рисунке 5.
Заводской номер в виде цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита наносится как на державку, так и на отсчетное устройство краской, лазерной гравировкой в местах, указанных на рисунке 6.

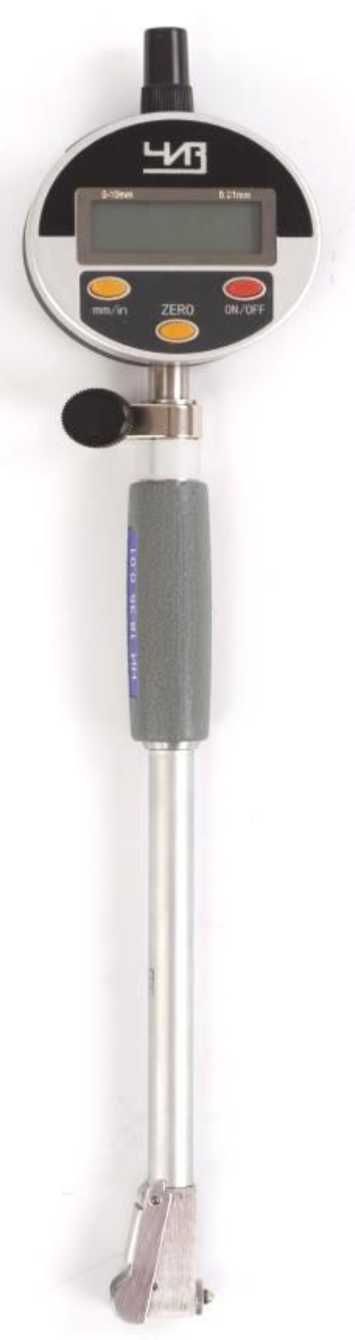

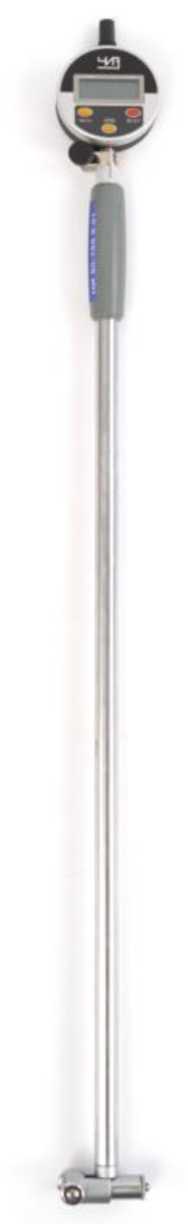

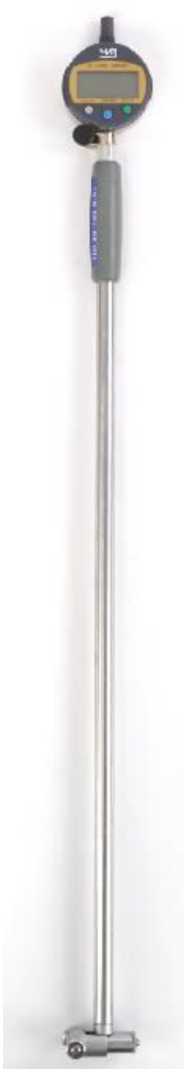

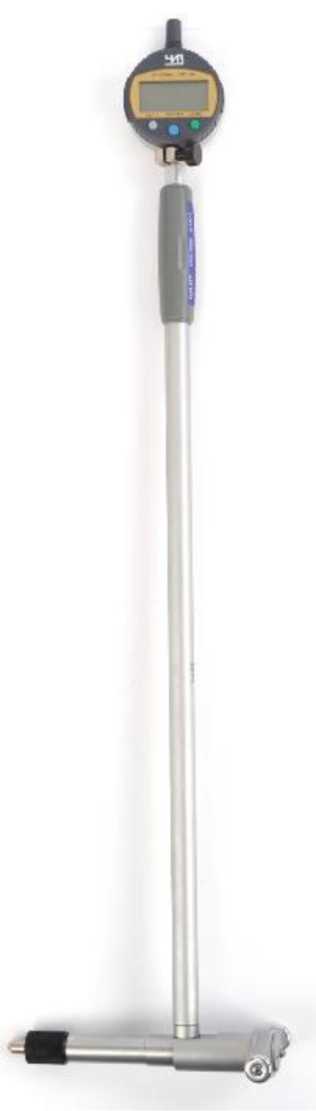

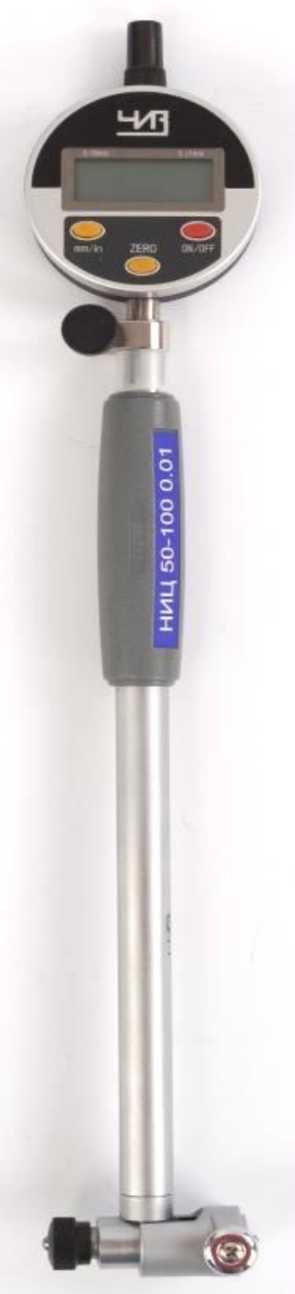

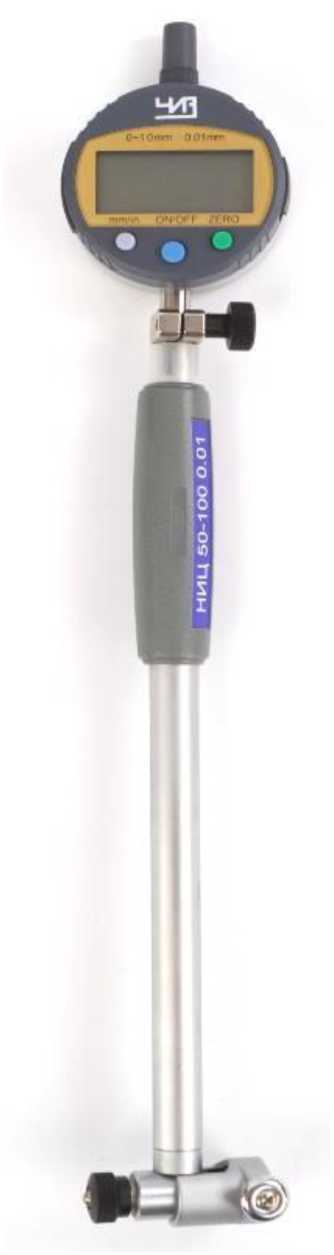

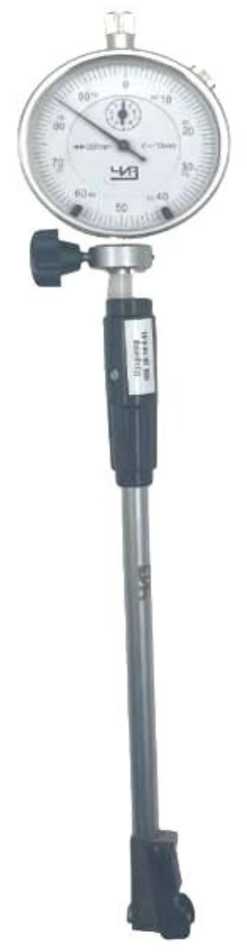

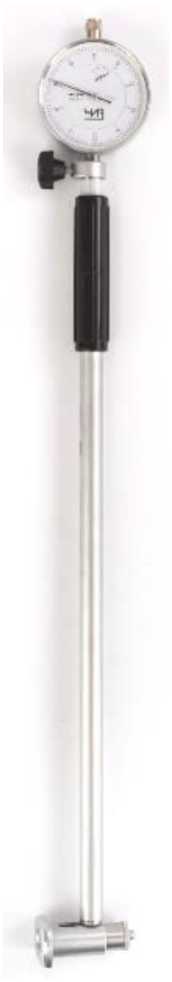

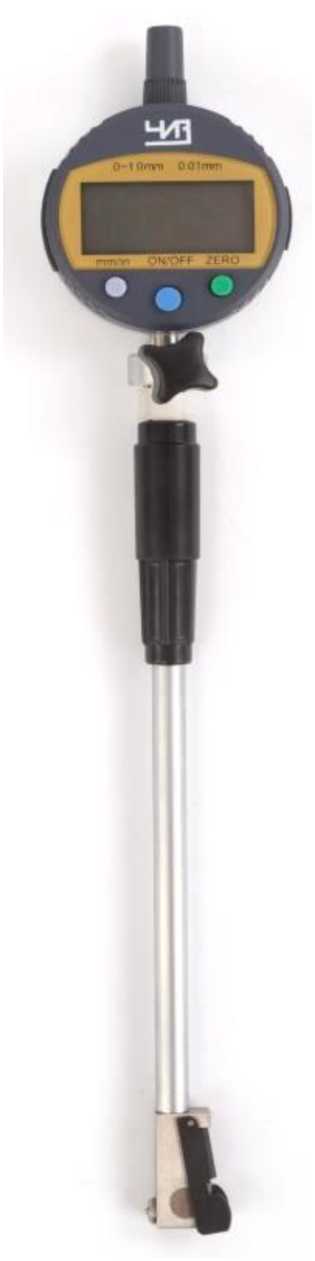

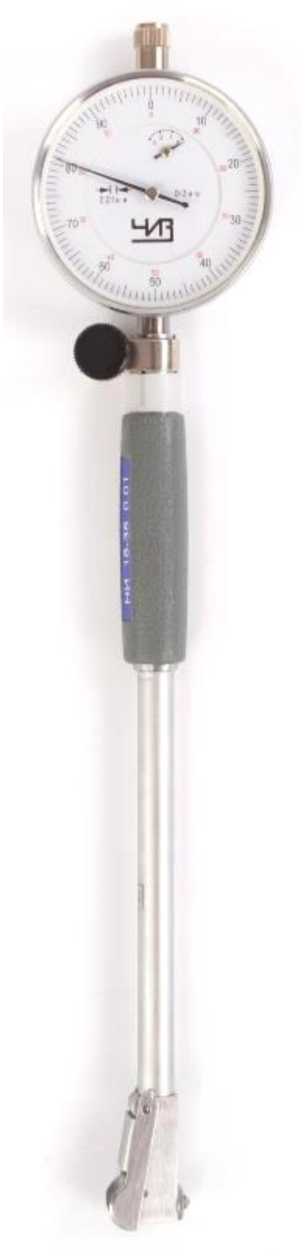

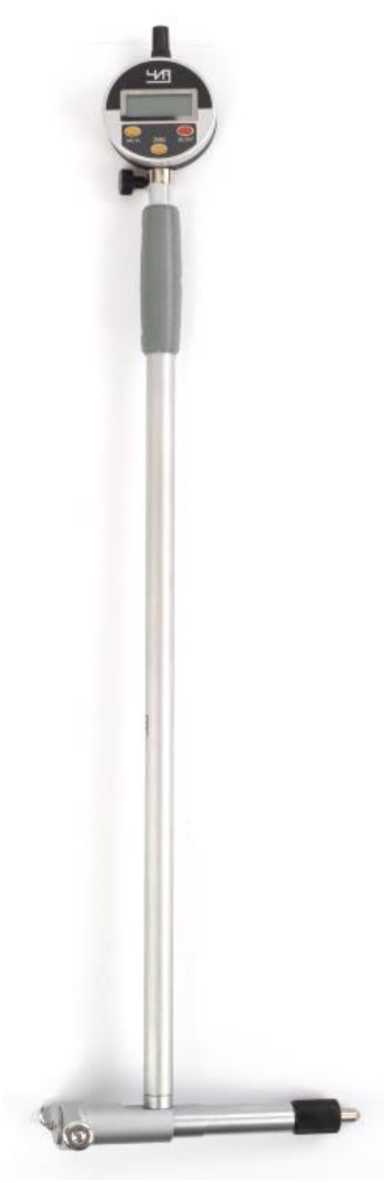

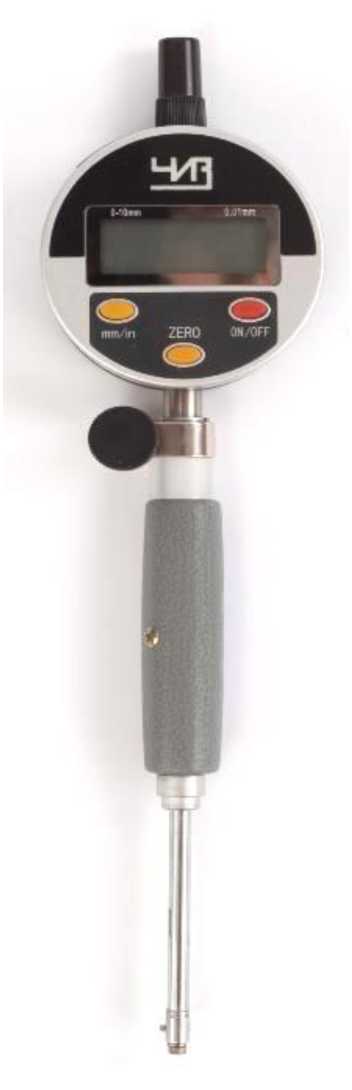

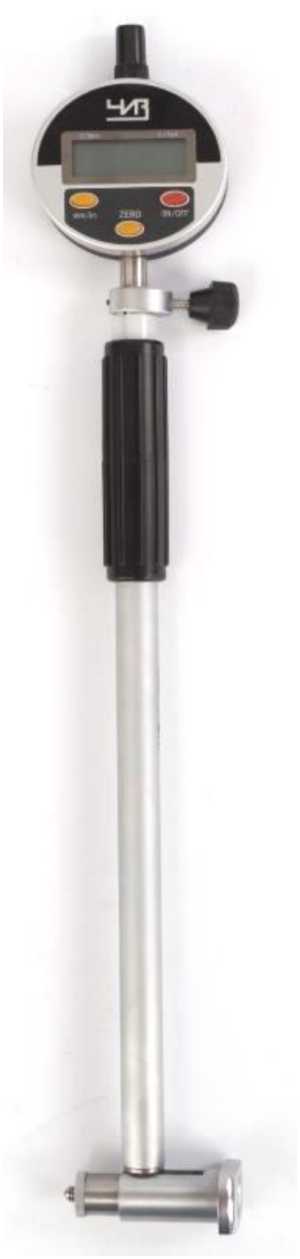

Общий вид нутромеров указан на рисунках 1 - 2.
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Товарный знак наносится на паспорт нутромеров типографическим методом,
на державку и отсчетное устройство краской или методом лазерной гравировки.

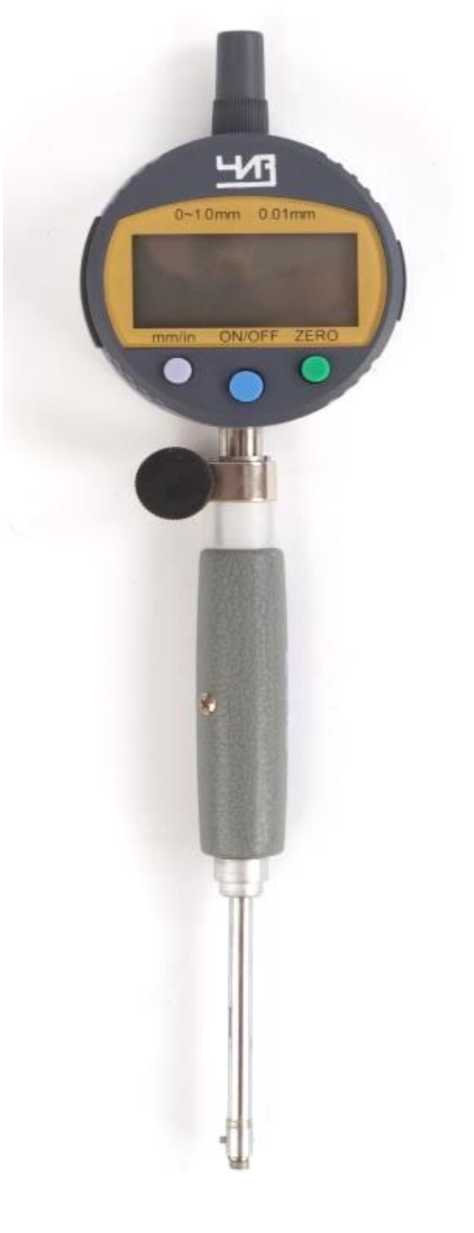

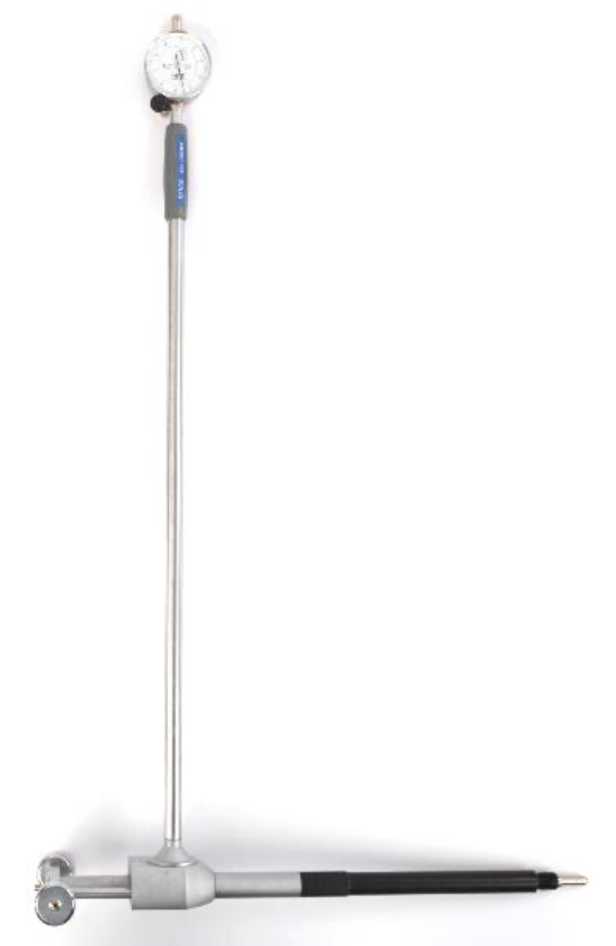

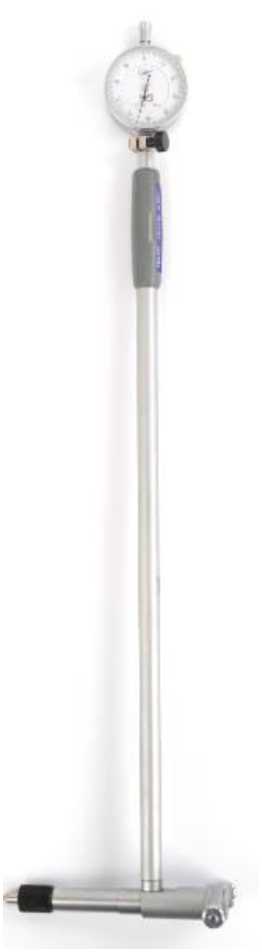

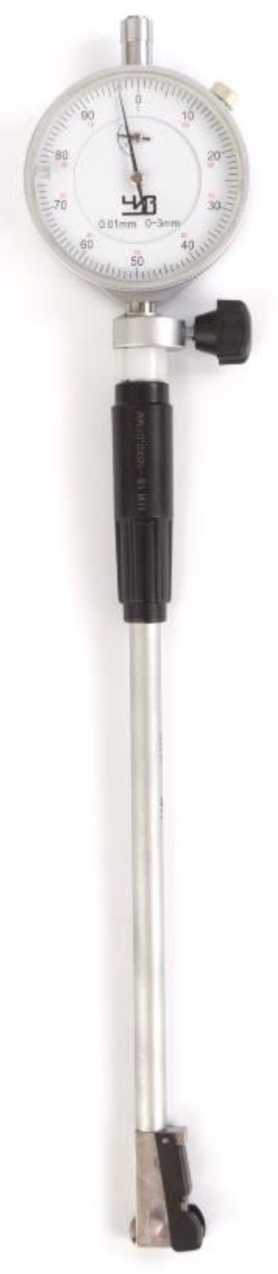

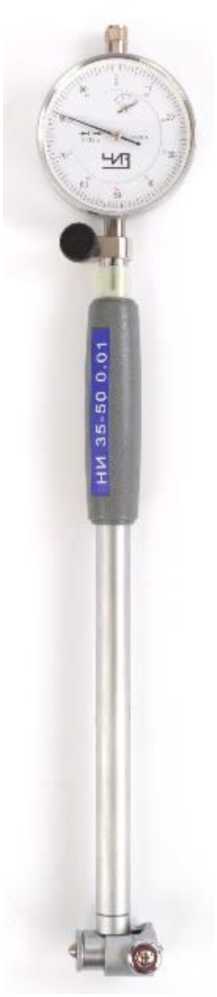

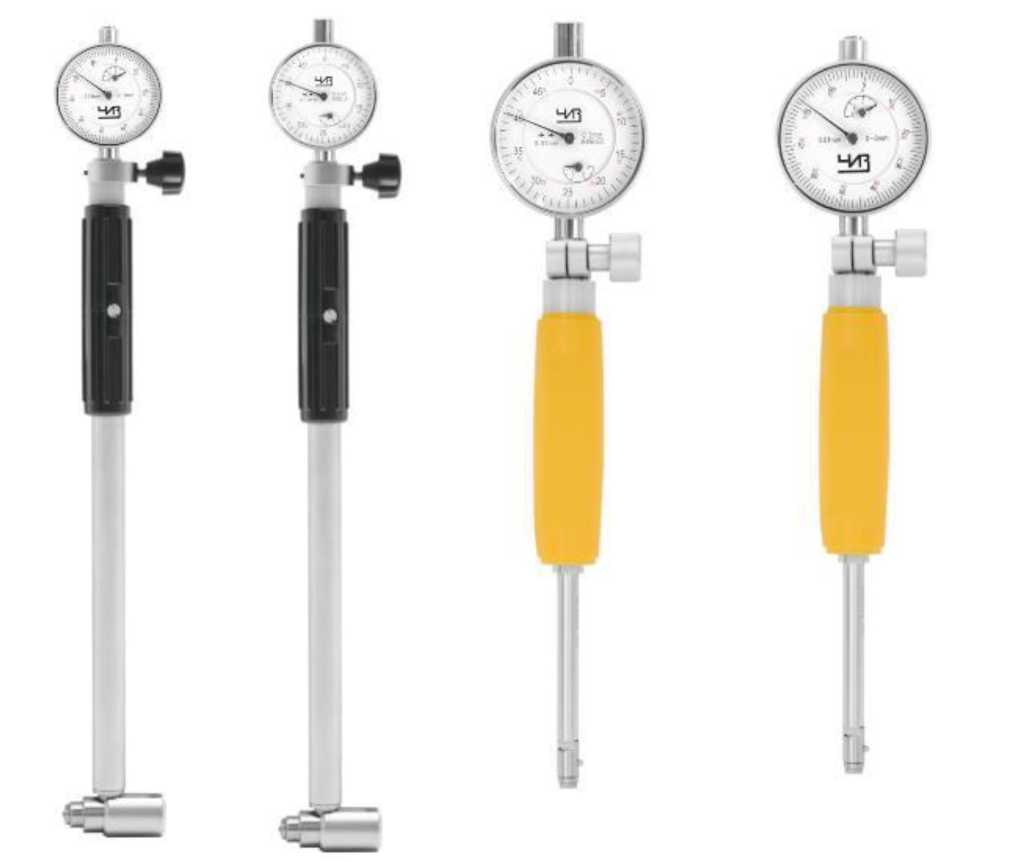

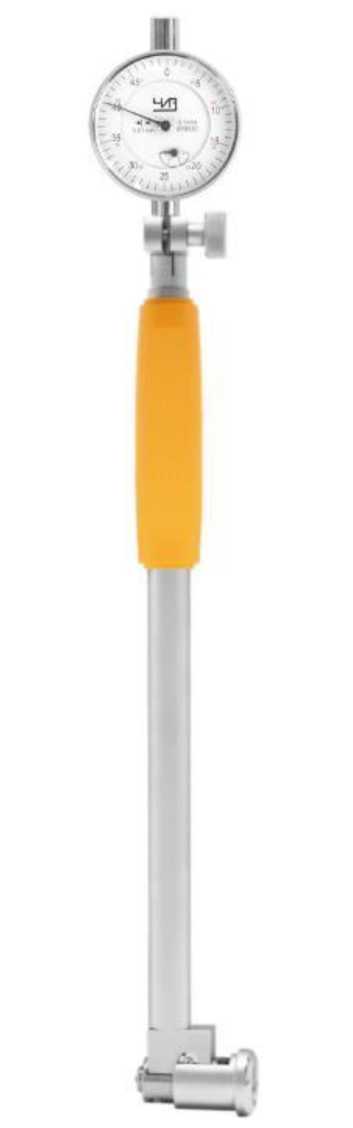

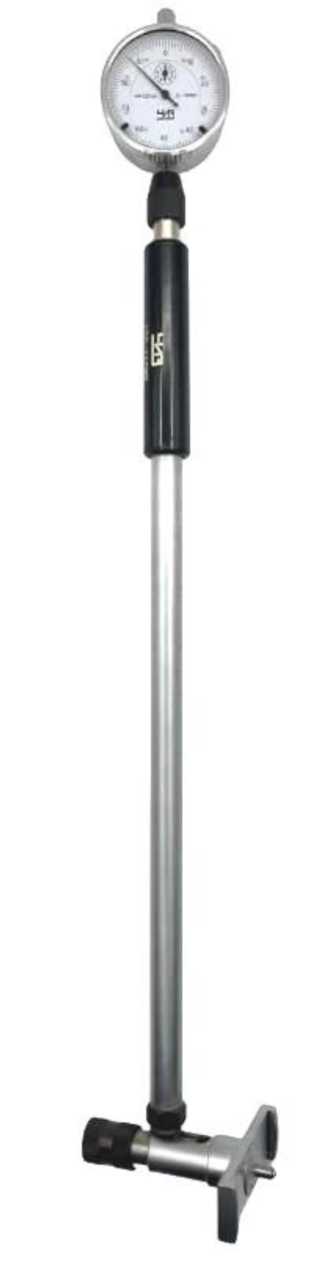

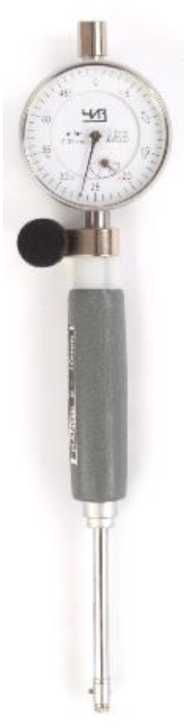

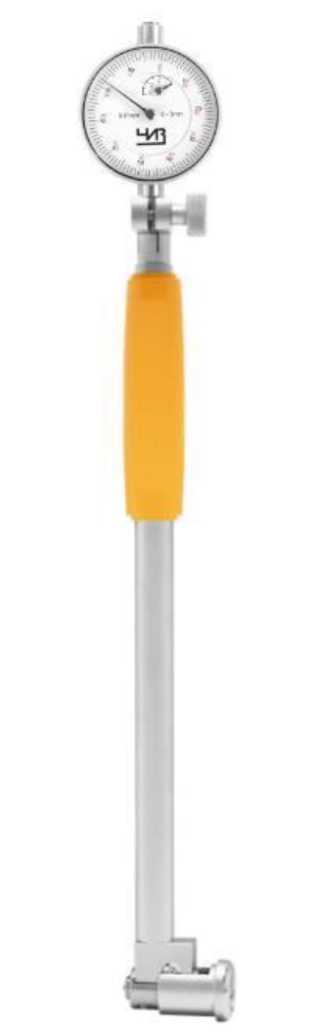

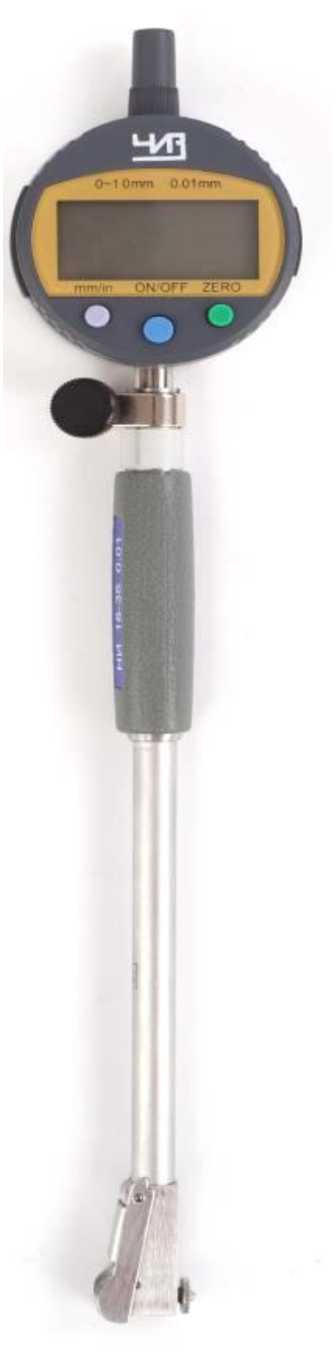

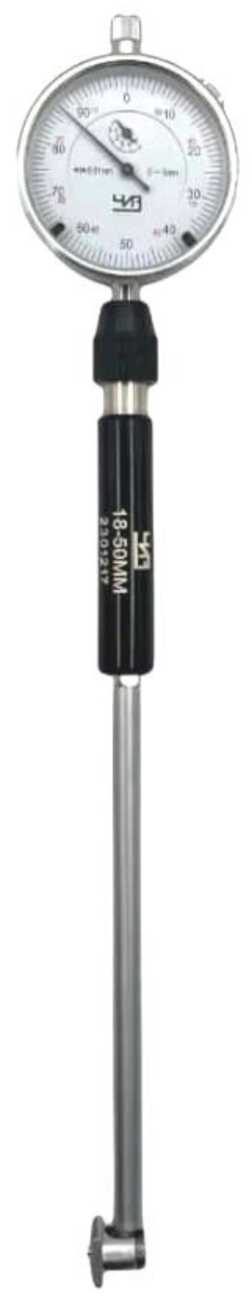

Рисунок 1 - Общий вид нутромеров модификации НИ (лист 1 из 6)

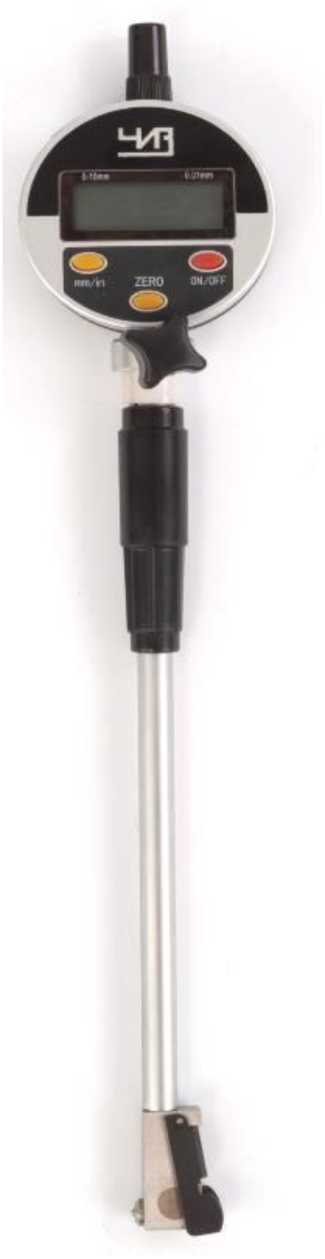

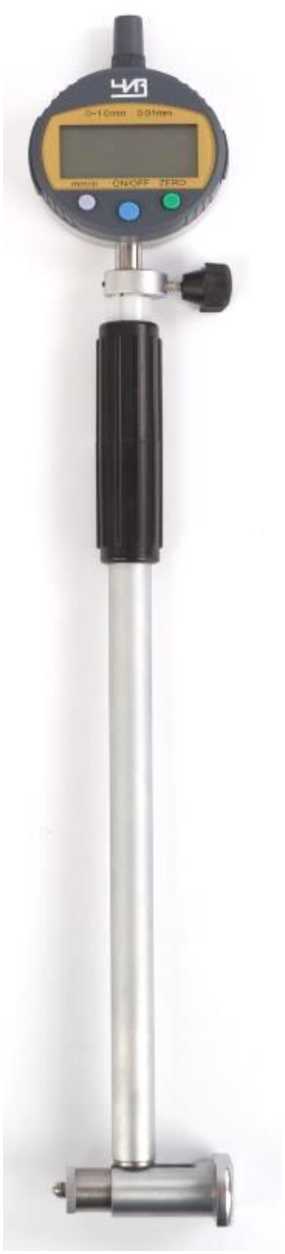

Рисунок 2 (лист 4 из 6)

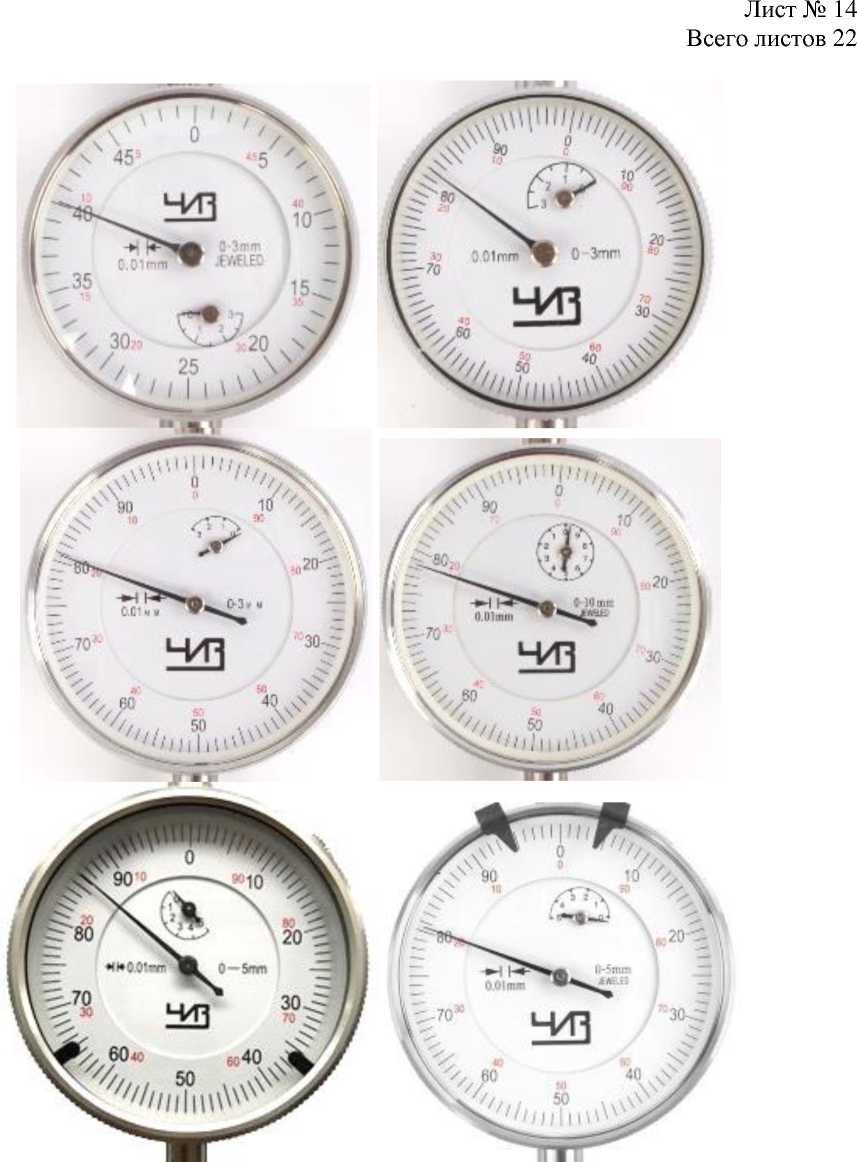

Рисунок 3 - Общий вид аналоговых отсчетных устройств, входящих в комплект нутромера

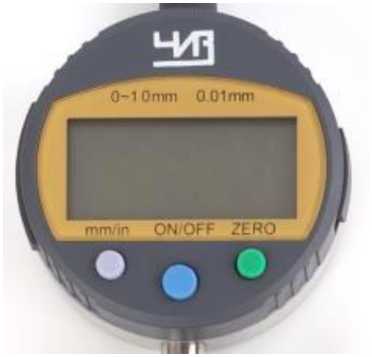

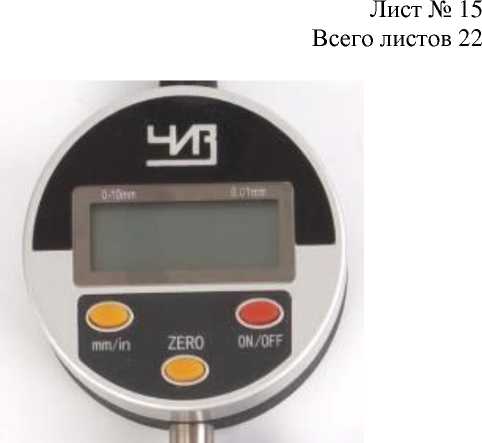

Рисунок 4 - Общий вид цифровых отсчетных
устройств, входящих в комплект нутромера
Рисунок 5 (лист 2 из 2)
V
1
f

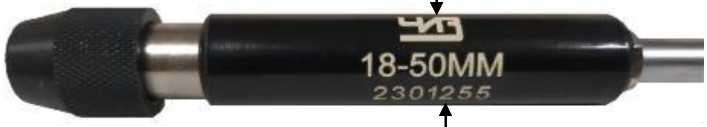

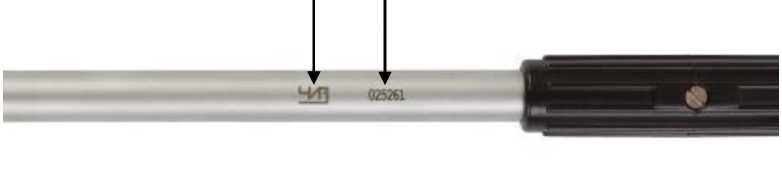

Место нанесения заводского номера
Место нанесения товарного знака
Рисунок 6 - Места нанесения заводского номера и товарного знака
Таблица 1 -
НИ
и технические
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Глубина измерений, мм, |
Наименьшее перемещение измерительного стержня, мм |
Пределы допускаемой абсолютной погрешности измерений* с учетом погрешности измерений отсчетного устройства, мм |
Размах показаний , мм, не более | |
|
Исполнение 1 |
Исполнение 2 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 6 до 10 |
от 0 до 3 |
от 40 до 150 включ. |
0,6 |
0,008 |
0,010 |
0,003 |
|
от 0 до 5 | ||||||
|
от 10 до 18 |
от 0 до 3 |
от 40 до 150 включ. |
0,8 |
0,008 |
0,010 |
0,003 |
|
от 0 до 5 | ||||||
|
от 0 до 10 | ||||||
|
от 18 до 35 |
от 0 до 3 |
от 60 до 150 включ. |
1,0 |
0,012 |
0,015 |
0,003 |
|
от 0 до 5 | ||||||
|
от 0 до 10 | ||||||
|
от 18 до 50 |
от 0 до 3 |
от 60 до 160 включ. |
1,2 |
0,012 |
0,015 |
0,003 |
|
от 0 до 5 | ||||||
|
от 0 до 10 | ||||||
|
от 18 до 50 |
от 0 до 3 |
от 160 до 1000 включ. |
1,2 |
0,015 |
0,018 |
0,003 |
|
от 0 до 5 | ||||||
|
от 0 до 10 | ||||||
|
от 35 до 50 |
от 0 до 3 |
от 60 до 160 включ. |
1,2 |
0,012 |
0,015 |
0,003 |
|
от 0 до 5 | ||||||
|
от 0 до 10 | ||||||
|
от 35 до 50 |
от 0 до 3 |
от 160 до 1000 включ. |
1,2 |
0,015 |
0,018 |
0,003 |
|
от 0 до 5 | ||||||
|
от 0 до 10 | ||||||
|
от 50 до 100 |
от 0 до 3 |
от 60 до 200 включ. |
1,5 |
0,015 |
0,018 |
0,003 |
|
от 0 до 5 | ||||||
|
от 0 до 10 | ||||||
|
от 50 до 100 |
от 0 до 3 |
от 200 до 1000 включ. |
1,5 |
0,018 |
0,020 |
0,003 |
|
от 0 до 5 | ||||||
|
от 0 до 10 | ||||||
|
от 50 до 160 |
от 0 до 3 |
от 60 до 300 включ. |
1,8 |
0,015 |
0,018 |
0,003 |
|
от 0 до 5 | ||||||
|
от 0 до 10 | ||||||
|
от 50 до 160 |
от 0 до 3 |
от 300 до 1000 включ. |
1,8 |
0,018 |
0,020 |
0,003 |
|
от 0 до 5 | ||||||
|
от 0 до 10 | ||||||
|
от 100 до 160 |
от 0 до 3 |
от 100 до 300 включ. |
1,8 |
0,015 |
0,018 |
0,003 |
|
от 0 до 5 | ||||||
|
от 0 до 10 | ||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 100 до |
от 0 до 3 |
от 300 до | ||||
|
160 |
от 0 до 5 |
1000 |
1,8 |
0,018 |
0,020 |
0,003 |
|
от 0 до 10 |
включ. | |||||
|
от 160 до |
от 0 до 3 |
от 100 до | ||||
|
250 |
от 0 до 5 |
400 |
1,8 |
0,015 |
0,018 |
0,003 |
|
от 0 до 10 |
включ. | |||||
|
от 160 до |
от 0 до 3 |
от 400 до | ||||
|
250 |
от 0 до 5 |
1000 |
1,8 |
0,018 |
0,020 |
0,003 |
|
от 0 до 10 |
включ. | |||||
|
от 250 до |
от 0 до 3 |
от 100 до | ||||
|
450 |
от 0 до 5 |
400 |
1,8 |
0,020 |
0,022 |
0,003 |
|
от 0 до 10 |
включ. | |||||
|
от 250 до |
от 0 до 3 |
от 400 до | ||||
|
450 |
от 0 до 5 |
1000 |
1,8 |
0,022 |
0,025 |
0,003 |
|
от 0 до 10 |
включ. | |||||
|
от 450 до |
от 0 до 3 |
от 150 до | ||||
|
700 |
от 0 до 5 |
400 |
2,0 |
0,022 |
0,025 |
0,003 |
|
от 0 до 10 |
включ. | |||||
|
от 450 до |
от 0 до 3 |
от 400 до | ||||
|
700 |
от 0 до 5 |
1000 |
2,0 |
0,022 |
0,025 |
0,003 |
|
от 0 до 10 |
включ. | |||||
|
от 700 до |
от 0 до 3 |
от 150 до | ||||
|
1000 |
от 0 до 5 |
400 |
3,0 |
0,025 |
0,028 |
0,003 |
|
от 0 до 10 |
включ. | |||||
|
от 700 до |
от 0 до 3 |
от 150 до | ||||
|
1000 |
от 0 до 5 |
1000 |
3,0 |
0,025 |
0,028 |
0,003 |
|
от 0 до 10 |
включ. |
Примечание:
*- За абсолютную погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных показаний при наименьшем перемещении измерительного стержня
Таблица 2 - нутромеров модификации НИ Ц
|
Диапазон измерений нутромера, мм |
Диапазон измерений отсчетного устройства, мм |
Глубина измерений, мм |
Наименьшее перемещение измерительног о стержня, мм |
Пределы допускаемой абсолютной погрешности измерений* с учетом погрешности измерений отсчетного устройства, мм |
Размах показаний, мм, не более | |
|
Исполнение 1 |
Исполнение 2 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 6 до 10 |
от 0 до 10,0 |
от 40 до 150 включ. |
0,6 |
0,01 |
0,02 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 | ||||||
|
от 10 до 18 |
от 0 до 10,0 |
от 40 до 150 включ. |
0,8 |
0,01 |
0,02 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 | ||||||
|
от 18 до 35 |
от 0 до 10,0 |
от 60 до150 включ. |
1,0 |
0,01 |
0,02 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 | ||||||
|
от 18 до 50 |
от 0 до 10,0 |
от 60 до150 включ. |
1,0 |
0,01 |
0,02 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 | ||||||
|
от 18 до 50 |
от 0 до 10,0 |
от 150 до 1000 включ. |
1,0 |
0,02 |
0,03 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 | ||||||
|
от 35 до 50 |
от 0 до 10,0 |
от 60 до 160 включ. |
1,0 |
0,01 |
0,02 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 | ||||||
|
от 35 до 50 |
от 0 до 10,0 |
от 160 до 1000 включ. |
1,0 |
0,02 |
0,03 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 | ||||||
|
от 50 до 100 |
от 0 до 10,0 |
от 60 до 200 включ. |
1,0 |
0,01 |
0,02 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 | ||||||
|
от 50 до 100 |
от 0 до 10,0 |
от 200 до 1000 включ. |
1,0 |
0,02 |
0,03 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 | ||||||
|
от 50 до 160 |
от 0 до 10,0 |
от 60 до 300 включ. |
1,0 |
0,02 |
0,03 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 | ||||||
|
от 50 до 160 |
от 0 до 10,0 |
от 300 до 1000 включ. |
1,0 |
0,03 |
0,04 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 | ||||||
|
от 100 до 160 |
от 0 до 10,0 |
от 100 до 300 включ. |
1,0 |
0,02 |
0,03 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 | ||||||
|
от 100 до 160 |
от 0 до 10,0 |
от 300 до 1000 включ. |
1,0 |
0,03 |
0,04 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 | ||||||
|
от 160 до 250 |
от 0 до 10,0 |
от 100 до 400 включ. |
1,0 |
0,02 |
0,03 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
от 160 до 250 |
от 0 до 10,0 |
от 400 до 1000 включ. |
1,0 |
0,03 |
0,04 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 | ||||||
|
от 250 до 450 |
от 0 до 10,0 |
от 100 до 400 включ. |
1,0 |
0,02 |
0,03 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 | ||||||
|
от 250 до 450 |
от 0 до 10,0 |
от 400 до 1000 включ. |
1,0 |
0,03 |
0,04 |
0,01 |
|
от 0 до 12,5 | ||||||
|
от 0 до 12,7 | ||||||
|
Примечание: *- За абсолютную погрешность измерений принимают сумму наибольших абсолютных значений положительных и отрицательных показаний при наименьшем перемещении измерительного стержня | ||||||
Таблица 3 - Абсолютная погрешность измерений нутромеров, вносимая неточным расположением центрирующего мостика, измерительное усилие нутромера и усилие центрирующего мостика, шероховатость измерительных поверхностей стержней и опорных поверхностей центрирующих мостиков
|
Абсолютная погрешность измерений нутромеров, вносимая неточным расположением центрирующего мостика*, мм, не более |
0,01 |
|
Измерительное усилие нутромеров, Н |
от 2 до 6 |
|
Усилие центрирующего мостика нутромеров с диапазоном измерений до 100 мм, Н |
от 3 до 10 |
|
Усилие центрирующего мостика нутромеров с диапазоном измерений св. 100 мм, Н |
от 5,5 до 16 |
|
Параметр шероховатости Ra измерительных поверхностей стержней, мкм, не более |
0,20 |
|
Параметр шероховатости Ra опорных поверхностей центрирующих мостиков, мкм, не более |
0,40 |
|
* У нутромеров индикаторных ЧИЗ с диапазонами измерений от 6 до 10 мм, от 250 до 450 мм, от 450 до 700 мм, от 700 до 1000 мм абсолютную погрешность измерений, вносимую неточным расположением центрирующего мостика не определяют. | |
Таблица 4 - Габаритные размеры и масса нутромеров
|
Модификация |
Диапазон измерений, мм |
Радиус сферы, мм |
Габаритные размеры, мм, не более |
Масса, кг, не более | ||
|
высота |
длина |
ширина | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
НИ |
от 6 до 10 |
от 0,3 до 1,2 |
250 |
60 |
30 |
0,3 |
|
от 10 до 18 |
от 0,6 до 2,5 |
250 |
60 |
40 |
0,3 | |
|
от 18 до 35 |
от 0,8 до 3,0 |
350 |
60 |
40 |
0,5 | |
|
от 18 до 50 |
от 0,8 до 3,0 |
1200 |
60 |
50 |
0,7 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
НИ |
от 35 до 50 |
от 0,8 до 3,0 |
1200 |
60 |
50 |
0,7 |
|
от 50 до 100 |
от 0,8 до 3,0 |
1200 |
60 |
100 |
0,8 | |
|
от 50 до 160 |
от 0,8 до 3,0 |
1200 |
60 |
160 |
0,8 | |
|
от 100до 160 |
от 0,8 до 3,0 |
1200 |
60 |
160 |
0,8 | |
|
от 160 до 250 |
от 0,8 до 3,0 |
1200 |
80 |
250 |
1,0 | |
|
от 250 до 450 |
от 1 до 20 |
1200 |
120 |
450 |
1,2 | |
|
от 450 до 700 |
от 2,5 до 30 |
1200 |
150 |
700 |
1,6 | |
|
от 700 до 1000 |
от 2,5 до 40 |
1200 |
200 |
1000 |
2,0 | |
|
НИ Ц |
от 6 до 10 |
от 0,3 до 1,2 |
250 |
70 |
30 |
0,3 |
|
от 10 до 18 |
от 0,6 до 2,5 |
250 |
70 |
40 |
0,3 | |
|
от 18 до 35 |
от 0,8 до 3,0 |
350 |
70 |
40 |
0,5 | |
|
от 18 до 50 |
от 0,8 до 3,0 |
1200 |
70 |
50 |
0,7 | |
|
от 35 до 50 |
от 0,8 до 3,0 |
1200 |
70 |
50 |
0,7 | |
|
от 50 до 100 |
от 0,8 до 3,0 |
1200 |
70 |
100 |
0,8 | |
|
от 50 до 160 |
от 0,8 до 3,0 |
1200 |
70 |
160 |
0,8 | |
|
от 100до 160 |
от 0,8 до 3,0 |
1200 |
70 |
160 |
0,8 | |
|
от 160 до 250 |
от 0,8 до 3,0 |
1200 |
70 |
250 |
1,0 | |
|
от 250 до 450 |
от 1 до 20 |
1200 |
70 |
450 |
1,2 |
Таблица 5 - Условия эксплуатации нутромеров
|
Условия эксплуатации | |
|
-температура окружающей среды, °С |
от +15 до +25 |
|
-относительная влажность воздуха, %, не более |
80 |
