Номер по Госреестру СИ: 93453-24
93453-24 Термометры биметаллические
(WSS)
Назначение средства измерений:
Термометры биметаллические WSS (далее по тексту - термометры) предназначены для измерений температуры жидких, сыпучих и газообразных сред.

Внешний вид.
Термометры биметаллические
Рисунок № 1

Внешний вид.
Термометры биметаллические
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия-изготовителя Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай.
ПравообладательChongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай
Адрес: No. 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing, China Телефон: +86-023-68262292
E-mail: jiangyin@sic17.cn
Изготовитель
Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, КитайАдрес: No. 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing, China
Телефон: +86-023-68262292
E-mail: jiangyin@sic17.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, КитайАдрес: No. 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing, China Телефон: +86-023-68262292
E-mail: jiangyin@sic17.cn
Принцип действия термометров основан на различии температурных коэффициентов линейного расширения двух прочно соединенных между собой металлов, образующих биметаллическую спираль. При изменении температуры биметаллическая спираль изгибается в
сторону материала с меньшим коэффициентом линейного расширения, изгиб с помощью кинематического узла преобразуется во вращательное движение стрелки, показывающей значение измеряемой температуры по шкале термометра.
Термометры конструктивно состоят из круглого корпуса, в котором размещены циферблат, закрытый защитным стеклом, кинематический механизм со стрелкой, и биметаллического спирального термочувствительного элемента, помещённого в защитную трубку (термобаллон), прикрепленную к корпусу термометра.
Термометры относятся к показывающим стрелочным приборам погружного типа.
Термометры имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по способу соединения корпуса и термобаллона, и по монтажным элементам.
Монтаж термометров на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз термометров приведены в технической документации предприятия-изготовителя.
Схемы составления условного обозначения термометров (код заказа) в зависимости от исполнения приведены в таблицах 1-3.
Таблица 1 - Код заказа
WSS без монтажных элементов
|
Термометр биметаллический WSS - □ □ □ - □ □ □ - □ □ □ 1 2 3 4 5 6 7 8 9 | |||
|
1. Номинальный диаметр корпуса, мм | |||
|
4 |
100 | ||
|
5 |
150 | ||
|
2. Тип присоединения корпуса к термобаллону | |||
|
0 |
Осевое (аксиальное) | ||
|
1 |
Радиальное | ||
|
6 |
Поворотно-откидное (универсальное) | ||
|
3. Конструктивное исполнение биметаллического термочувствительного элемента | |||
|
Обозначение отсутствует |
Зафиксированное | ||
|
4. Класс точности | |||
|
P |
1.5 | ||
|
А |
1.0 | ||
|
5. Диапазон изме |
рений температуры, °С | ||
|
-80~40 |
от -80 до +40 | ||
|
-40~80 |
от -40 до +80 | ||
|
0~50 |
от 0 до +50 | ||
|
0~60 |
от 0 до +60 | ||
|
0~80 |
от 0 до +80 | ||
|
0~100 |
от 0 до +100 | ||
|
0~120 |
от 0 до +120 | ||
|
0~150 |
от 0 до +150 | ||
|
0~200 |
от 0 до +200 | ||
|
0~300 |
от 0 до +300 | ||
|
0~350 |
от 0 до +350 | ||
|
0~400 |
от 0 до +400 | ||
|
0~500 |
от 0 до +500 | ||
|
0~600 |
от 0 до +600 | ||
|
Другой диапазон, по специальному заказу | |||
|
6. Материал корпуса | |||
|
Тип присоединения корпуса к термобаллону |
Осевое (аксиальное) |
Радиальное |
Поворотно-откидное (универсальное) |
|
Обозначение отсутствует |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь |
|
7. Диаметр термобаллона, мм | |||
|
6 |
6 | ||
|
8 |
8 | ||
|
10 |
10 | ||
|
12 |
12 | ||
|
8. Материал термобаллона | |||
|
А |
Нержавеющая сталь марки 304 | ||
|
Н |
Нержавеющая сталь марки 316 | ||
HL
TT
Термометр биметаллический WSS - □ □ □ - □ □ □ - □ □ □ ______________________________________1 2 3 4 5 6 7 8 9
Нержавеющая сталь марки 316 L______________________
Титан
9. Длина термобаллона, мм
Таблица 2 - Код заказа термометров WSS с монтажными элементами в виде штуцера
|
Термометр биметаллический WSS - □ □ □ □ - □ □ □ - □ □ □ □ □ - □ □ / □ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | |
|
1. Номинальный диаметр корпуса, мм | |
|
4 |
100 |
|
5 |
150 |
|
2. Тип присоединения корпус-штуцер | |
|
0 |
Осевое (аксиальное) |
|
1 |
Радиальное |
|
6 |
Поворотно-откидное (универсальное) |
|
3. Тип монтажного присоединения | |
|
1 |
Подвижная гайка с внешней резьбой |
|
2 |
Подвижная гайка с внутренней резьбой |
|
3 |
Фиксированная внешняя резьба |
|
5 |
Фиксированная резьба с подпружиненной прижимной гайкой |
|
7 |
Подвижная подпружиненная прижимная гайка |
|
4. Конструктивное исполнение биметаллического термочувствительного элемента | |
|
Обозначение отсутствует |
Зафиксированное |
|
5. Класс точности | |
|
Р |
1.5 |
|
А |
1.0 |
|
6. Диапазон изме |
рений температуры, °С |
|
-80~40 |
от -80 до +40 |
|
-40~80 |
от -40 до +80 |
|
0~50 |
от 0 до +50 |
|
0~60 |
от 0 до +60 |
|
0~80 |
от 0 до +80 |
|
0~100 |
от 0 до +100 |
|
0~120 |
от 0 до +120 |
|
0~150 |
от 0 до +150 |
|
0~200 |
от 0 до +200 |
|
0~300 |
от 0 до +300 |
|
0~350 |
от 0 до +350 |
|
0~400 |
от 0 до +400 |
|
0~500 |
от 0 до +500 |
|
0~600 |
от 0 до +600 |
|
Другой диапазон, по специальному заказу | |
|
7. Материал корпуса | |
|
Термометр биметаллический WSS - |
3 □ □ □ - □ □ □ - □ □ □ 2 3 4 5 6 7 8 9 1 |
□ □ - □ □ / □ 0 11 12 13 14 15 | |
|
Тип присоединения корпуса к термобаллону |
Осевое (аксиальное) |
Радиальное |
Поворотно-откидное (универсальное) |
|
Обозначение отсутствует |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь |
|
8. Диаметр термобаллона, мм | |||
|
6 |
6 | ||
|
8 |
8 | ||
|
10 |
10 | ||
|
12 |
12 | ||
|
9. Материал термобаллона | |||
|
А |
Нержавеющая сталь марки 304 | ||
|
Н |
Нержавеющая сталь марки 316 | ||
|
HL |
Нержавеющая сталь марки 316 L | ||
|
TT |
Титан | ||
|
10. Длина термобаллона, мм | |||
|
11. Дополнительная обработка поверхности корпуса, термобаллона и сварных швов | |||
|
Обозначение отсутствует |
Отсутствует | ||
|
SW |
Порошковое напыление на сварные швы | ||
|
SC |
Порошковое напыление на металлическую основу | ||
|
12. Длина обработки покрытия, мм | |||
|
13. Материал штуцера | |||
|
А |
Нержавеющая сталь марки 304 | ||
|
Н |
Нержавеющая сталь марки 316 | ||
|
HL |
Нержавеющая сталь марки 316 L | ||
|
TT |
Титан | ||
|
14. Тип резьбы штуцера | |||
|
М20 |
М20х1,5 | ||
|
М27 |
М27х2 | ||
|
N1 |
NPT 1/2" | ||
|
G1 |
G 1/2" | ||
|
Z1 |
ZG 1/2" | ||
|
15. Тип защитной гильзы | |||
Таблица 3 - Код заказа термометров WSS с монтажными элементами в виде фланца
|
Термометр биметаллический WSS - □ □ □ □ - □ □ □ - □ □ □ - □ □ □ 1 2 3 4 5 6 7 8 9 10 11 12 13 | |
|
1. Номинальный диаметр корпуса, мм | |
|
4 |
100 |
|
5 |
150 |
|
2. Тип присоединения корпус-штуцер | |
|
0 |
Осевое (аксиальное) |
|
Термометр биметаллический WSS - □ □ □ □ - □ □ □ - □ □ □ - □ □ □ 1 2 3 4 5 6 7 8 9 10 11 12 13 | |||
|
1 |
Радиальное | ||
|
6 |
Поворотно-откидное (универсальное) | ||
|
3. Монтажное присоединение | |||
|
6 |
Фиксированная резьба с подпружиненной прижимной гайкой | ||
|
8 |
Подвижная подпружиненная прижимная гайка | ||
|
4. Конструктивное исполнение биметаллического термочувствительного элемента | |||
|
Обозначение отсутствует |
Зафиксированное | ||
|
5. Класс точности | |||
|
Р |
1.5 | ||
|
А |
1.0 | ||
|
6. Диапазон изме |
рений температуры, °С | ||
|
-80~40 |
от -80 до +40 | ||
|
-40~80 |
от -40 до +80 | ||
|
0~50 |
от 0 до +50 | ||
|
0~60 |
от 0 до +60 | ||
|
0~80 |
от 0 до +80 | ||
|
0~100 |
от 0 до +100 | ||
|
0~120 |
от 0 до +120 | ||
|
0~150 |
от 0 до +150 | ||
|
0~200 |
от 0 до +200 | ||
|
0~300 |
от 0 до +300 | ||
|
0~350 |
от 0 до +350 | ||
|
0~400 |
от 0 до +400 | ||
|
0~500 |
от 0 до +500 | ||
|
0~600 |
от 0 до +600 | ||
|
Другой диапазон, по специальному заказу | |||
|
7. Материал корпуса | |||
|
Тип присоединения корпуса к термобаллону |
Осевое (аксиальное) |
Радиальное |
Поворотно-откидное (универсальное) |
|
Обозначение отсутствует |
Нержавеющая сталь |
Нержавеющая сталь |
Нержавеющая сталь |
|
8. Диаметр термобаллона, мм | |||
|
6 |
6 | ||
|
8 |
8 | ||
|
10 |
10 | ||
|
12 |
12 | ||
|
9. Материал термобаллона | |||
|
А |
Нержавеющая сталь марки 304 | ||
|
Н |
Нержавеющая сталь марки 316 | ||
|
HL |
Нержавеющая сталь марки 316 L | ||
|
TT |
Титан | ||
|
Термометр биметаллический WSS - □ □ □ □ - □ □ □ - □ □ □ - □ □ □ | |
|
1 2 3 4 5 6 7 8 9 10 11 12 13 | |
|
10. Длина термобаллона, мм | |
|
11. Материал фланца | |
|
А |
Нержавеющая сталь марки 304 |
|
Z |
Углеродистая сталь с чернением |
|
Е |
Нержавеющая сталь марки 304 |
|
12. Количество фланцев | |
|
1 |
Одно |
|
2 |
Два |
|
13. Опции фланцевого элемента | |
Фотография общего вида термометров биметаллических WSS приведена на рисунке 1. Место нанесения заводского номера и знака поверки приведено на рисунке 2.
Заводской номер термометров в виде цифрового обозначения, состоящего из арабских цифр и разделителей в виде «-» и «/», наносится на шкалу термометров и (или) на прикрепляемый к термометру металлический шильдик. Конструкция термометров предусматривает нанесение знака поверки на его корпус или на защитное стекло.
Пломбирование термометров не предусмотрено.

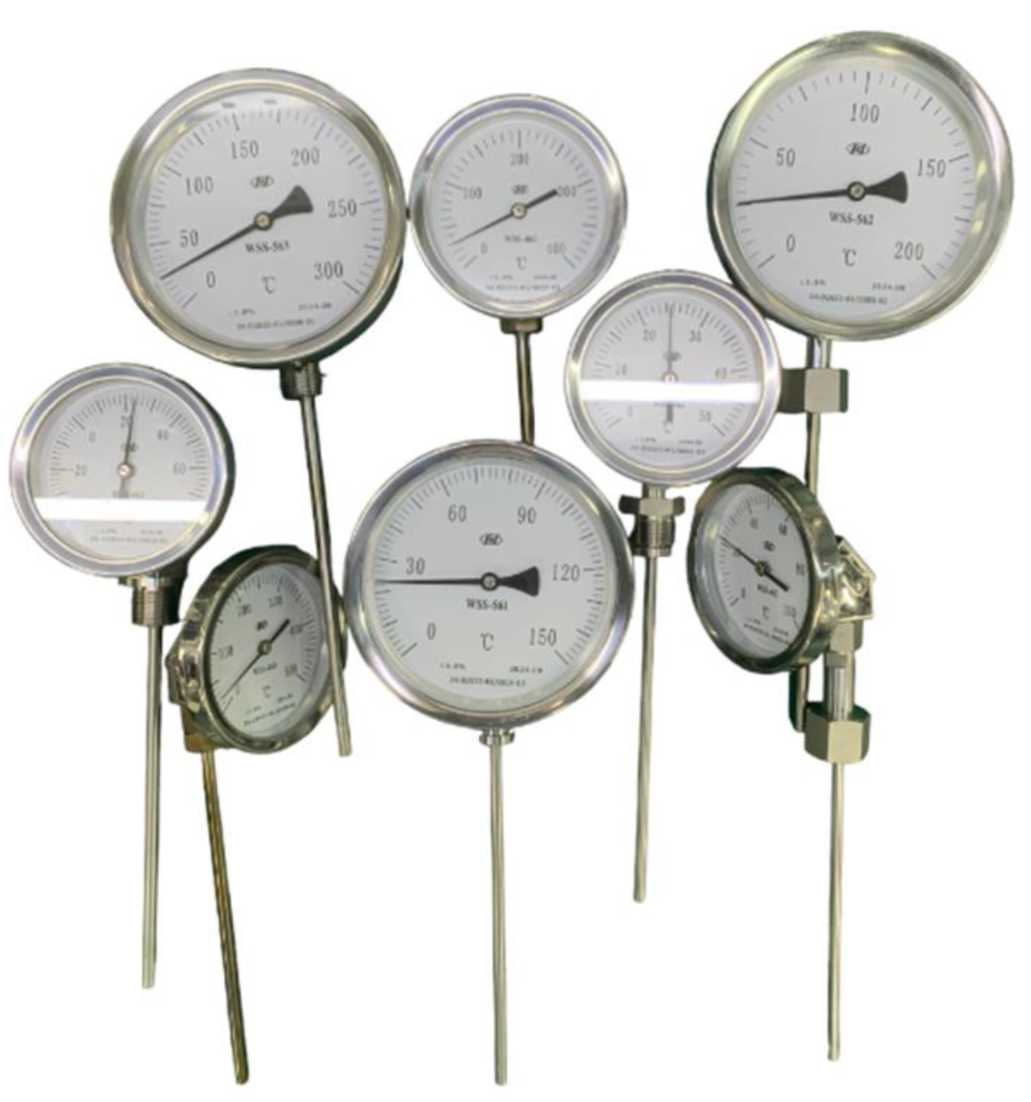

Рисунок 1 - Общий вид термометров биметаллических WSS

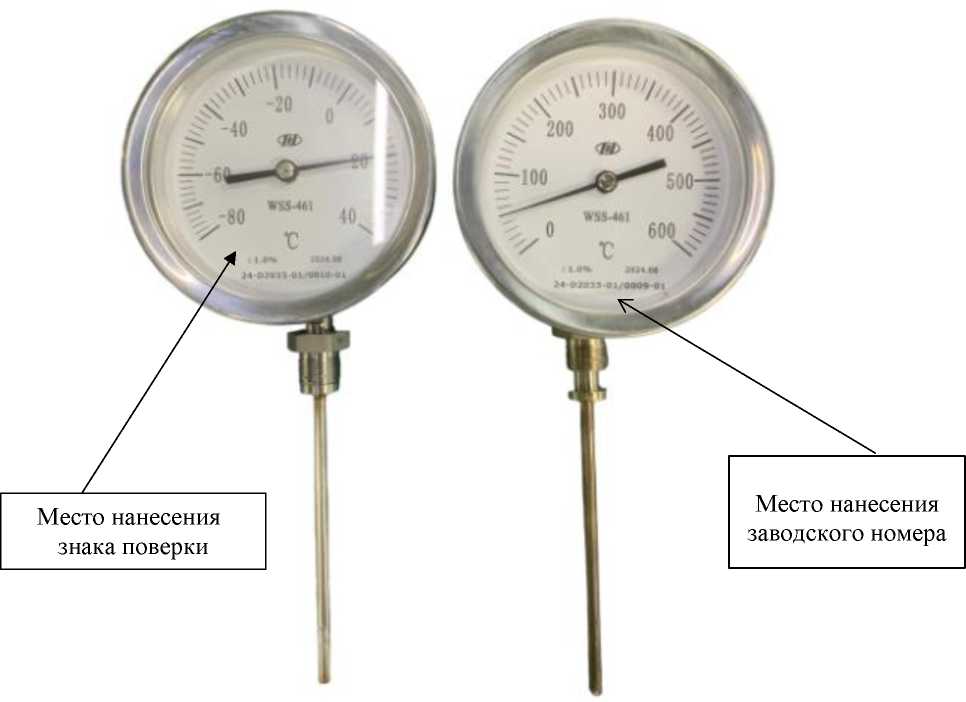

Рисунок 2 - Общий вид термометров биметаллических WSS с указанием места нанесения заводского номера и знака поверки
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Термометр биметаллический |
WSS(1) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Примечание: | ||
|
(1) - обозначение исполнения в соответствии с заказом. |
Метрологические и основные технические характеристики термометров биметаллических WSS приведены в таблицах 4, 5.
Таблица 4 -
|
Диапазон измерений температуры 1), °С |
Пределы допускаемой абсолютной погрешности (Л) 2), °С в зависимости от класса точности 3) |
Цена деления шкалы, °С | |
|
1.0 |
1.5 | ||
|
от -80 до +40 |
±2,0 |
±3,0 |
2 |
|
от -40 до +80 |
±2,0 |
±3,0 |
2 |
|
от 0 до +50 |
±1,0 |
±1,5 |
1 |
|
от 0 до +60 |
±1,0 |
±1,5 |
1 |
|
от 0 до +80 |
±1,0 |
±1,5 |
1 |
|
от 0 до +100 |
±2,0 |
±3,0 |
2 |
|
от 0 до +120 |
±2,0 |
±3,0 |
2 |
|
от 0 до +150 |
±2,0 |
±3,0 |
2 |
|
от 0 до +200 |
±2,0 |
±3,0 |
5 |
|
Диапазон измерений температуры 1), °С |
Пределы допускаемой абсолютной погрешности (Л) 2), °С в зависимости от класса точности 3) |
Цена деления шкалы, °С | |
|
1.0 |
1.5 | ||
|
от 0 до +300 |
±5,0 |
±7,5 |
5 |
|
от 0 до +350 |
±5,0 |
±7,5 |
5 |
|
от 0 до +400 |
±5,0 |
±7,5 |
10 |
|
от 0 до +500 |
±10,0 |
±15,0 |
10 |
|
от 0 до +600 |
±10,0 |
±15,0 |
10 |
Примечания:
-
(1) - По специальному заказу допускается изготовление термометров, имеющих другие промежуточные диапазоны измерений, не указанные в таблице, но в пределах значений, приведенных в таблице и с минимальным интервалом измерений (разница верхнего и нижнего пределов измерений) не менее 50 °С. Пределы допускаемой абсолютной погрешности для такого промежуточного диапазона, соответствуют значениям погрешности для наиболее близкого к нему диапазона измерений, указанного в таблице. Диапазон измерений конкретного термометра приведен в паспорте.
-
(2) - Вариация показаний термометра не превышает значений допускаемой абсолютной погрешности.
-
(3) - Класс точности нормирован только в технической документации предприятия-изготовителя и наносится на циферблат термометра (в виде обозначения «±1.0%» (соответственно для класса точности 1.0) или «±1.5%» (для класса точности 1.5)), также информация о классе точности приведена в паспорте на конкретный термометр.
Таблица 5 - Основные технические
|
Наименование характеристики |
Значение |
|
Диаметр корпуса(1), мм |
от 90 до 165 |
|
Диаметр термобаллона(1), мм |
6; 8; 10; 12; 14 |
|
Длина термобаллона(1), мм |
от 75 до 2000 |
|
Масса термометра, кг, не более |
10 |
|
Рабочие условия эксплуатации:
|
от -60 до +85 до 98 |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч, не менее |
40 000 |
|
Примечание: (1) - Конкретные значения габаритных размеров корпуса и термобаллона приведены в паспорте на термометры. | |
