Номер по Госреестру СИ: 93841-24
93841-24 Преобразователи термоэлектрические
(WR)
Назначение средства измерений:
Преобразователи термоэлектрические WR (далее по тексту - термопреобразователи или ТП) предназначены для измерений температуры жидких, сыпучих и газообразных сред, не агрессивных к материалу защитной оболочки (арматуры) или гильзы ТП.

Внешний вид.
Преобразователи термоэлектрические
Рисунок № 1

Внешний вид.

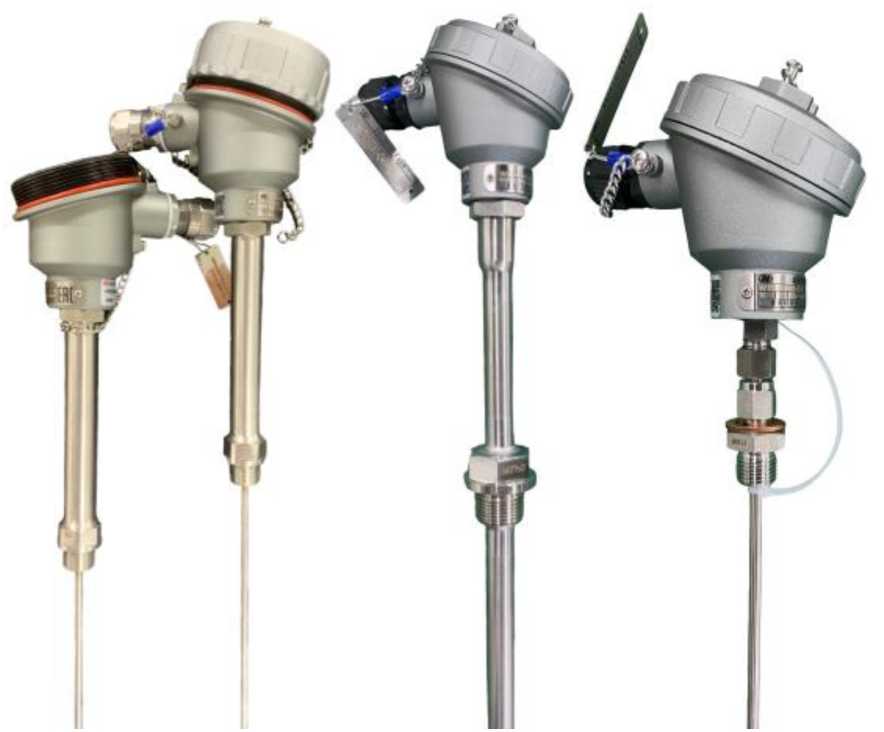

Преобразователи термоэлектрические
Рисунок № 2

Внешний вид.

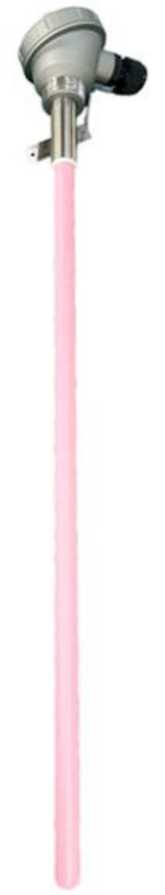

Преобразователи термоэлектрические
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Проведение измерений» Паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия-изготовителя Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай.
ПравообладательChongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, Китай
Адрес: No. 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing, China Телефон: +86-023-68262292
E-mail: jiangyin@sic17.cn
Изготовитель
Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, КитайАдрес: No. 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing, China Телефон: +86-023-68262292
E-mail: jiangyin@sic17.cn
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Chongqing Chuanyi Instrument NO.17 Factory Co.,Ltd, КитайАдрес: No. 879, Caihelu Road, Caijiagangzhen Town, Beibei District, Chongqing, China Телефон: +86-023-68262292
E-mail: jiangyin@sic17.cn
Принцип работы термопреобразователей основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в электрической цепи, состоящей из двух разнородных металлов или сплавов, места соединений (спаи) которых находятся при разной температуре. Величина термоэлектродвижущей силы определяется типом материалов чувствительных элементов (ЧЭ) и разностью температур мест соединения (спаев) чувствительных элементов.
ТП изготавливаются в следующей серии: WRG. ТП данной серии имеют исполнения, различающиеся по метрологическим и техническим характеристикам, а также по конструктивному исполнению. Расшифровка структуры условного обозначения исполнений термопреобразователей (код заказа) приведена в таблице 1.
Конструктивно термопреобразователи состоят из сменной или несменной измерительной вставки, выполненной на основе термопарного кабеля или термоэлектродных проводов (в т.ч. с керамическими изоляторами), соединительной головки и защитной арматуры с различными видами технологических соединений, и монтажных элементов.
Монтаж ТП на объектах измерений осуществляется с помощью штуцерных или фланцевых соединений различного типа. Для измерений температуры при высоких давлениях и скоростях потока предусмотрены дополнительные сменные защитные гильзы, конструкция и материал которых зависит от допускаемых параметров измеряемой среды. Технические характеристики защитных гильз приведены в технической документации предприятия-изготовителя.
Таблица 1 - Код заказа преобразователей термоэлектрических WR
|
WRG□K□-□□□-□□□□□-□□-□□ / □ 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | |
|
1 Условное обозначение типа НСХ ТП по ГОСТ Р 8.585-2001 | |
|
K |
K |
|
N |
N |
|
E |
E |
|
J |
J |
|
T |
T |
|
S |
S |
|
R |
R |
|
B |
B |
|
2. Количество ЧЭ | |
|
Обозначение отсутствует |
Один |
|
2 |
Два |
|
3. Тип соединительной головки | |
|
5 |
Водонепроницаемая соединительная головка из литого алюминия |
|
5А |
Водонепроницаемая соединительная головка из нержавеющей стали 304 |
|
5F |
Водонепроницаемая соединительная головка из литого алюминия с защитой от соляного тумана |
|
5HL |
Водонепроницаемая соединительная головка из нержавеющей стали 316L |
|
7 |
Соединительная головка во взрывозащищенном исполнении из литого алюминия |
|
7А |
Соединительная головка во взрывозащищенном исполнении из нержавеющей стали 304 |
|
7F |
Соединительная головка во взрывозащищенном исполнении из литого алюминия с защитой от соляного тумана |
|
7HL |
Соединительная головка во взрывозащищенном исполнении из нержавеющей стали 316L |
|
9 |
Соединительная головка из литого алюминия JDY |
|
9A |
Соединительная головка из нержавеющей стали 304 JDY |
|
9F |
Соединительная головка из литого алюминия с защитой от соляного тумана |
|
9HL |
Соединительная головка из нержавеющей стали 316L JDY |
|
4. Тип горячих спаев ТП | |
|
1 |
Открытый спай |
|
2 |
Заземленный спай |
|
3 |
Изолированный спай |
|
5. Тип конструктивного исполнения | |
|
SGT |
Подпружиненная конструкция с резьбовым фиксирующим соединением |
|
SGK |
Конструкция с уплотнением, с резьбовым фиксирующим соединением |
|
SGH |
Сварная конструкция с уплотнением и резьбовым фиксирующим соединением |
|
UT |
Подпружиненная конструкция с соединением подвижного типа |
|
UH |
Сварная конструкция с уплотнением неподвижного типа |
|
6. Класс допуска по ГОСТ Р 8.585-2001 | |
|
1 |
Класс 1 (для ТП с НСХ типов: K, N, E, J, T) |
|
2 |
Класс 2, 3 (для ТП с НСХ типов: K, N, E, J, T) |
|
P |
Класс 2 (для ТП с НСХ типов: S, R) Класс 3 (для ТП с НСХ типа B) |
|
7. Диаметр монтажной части ТП (мм) | |
|
E |
3 |
|
F |
4 |
|
G |
4,5 |
|
H |
5 |
|
J |
6 |
|
K |
8 |
|
Другой диаметр (по специальному заказу), но не более 25 мм | |
|
8. Общая длина ТП без учета клеммной головки (мм) | |
|
9. Материал защитной арматуры | |
|
G |
0Cr18Ni9Ti (нержавеющая сталь) |
|
H |
316 (нержавеющая сталь) |
|
HL |
316L (нержавеющая сталь) |
|
B |
GH3030 (жаропрочный сплав) |
|
C |
GH3039 (жаропрочный сплав) |
|
N |
Inconel600 (жаропрочный сплав) |
|
Примечание: возможно изготовление из других материалов по специальному заказу. | |
|
10. Длина погружаемой (монтажной) части (мм) | |
|
11. Тип внутренней резьбы в соединительной головке | |
|
M |
Внутренняя резьба М20х 1.5 |
|
N |
Внутренняя резьба NPT 1/2” |
|
G |
Внутренняя резьба G 1/2” |
|
Z |
Внутренняя резьба ZG 1/2” |
|
12. Тип кабельного разъема соединительной головки | |
|
Обозначение отсутствует |
Разъем из полиамида |
|
D |
Водонепроницаемый разъем из нержавеющей стали |
|
13. Материал резьбового соединения | |
|
A |
304 (нержавеющая сталь) |
|
H |
316 (нержавеющая сталь) |
|
HL |
316L (нержавеющая сталь) |
|
Примечание: возможно изготовление из других материалов по специальному заказу. | |
|
14. Тип резьбы | |
|
М20 |
М20Х1.5 |
|
Другой размер (по специальному заказу) | |
|
15. Тип защитной гильзы или других дополнительных крепежных элементов | |
|
BL01 |
Защитная гильза с фиксированной резьбой BL01 |
|
BL03 |
Защитная гильза с фиксированной резьбой BL03 |
|
BDL |
Защитная гильза с фиксированной резьбой BDL |
|
BH01 |
Приваренная защитная гильза BH01 |
|
BDH |
Приваренная защитная гильза BDH |
|
BF02A |
Защитная гильза с фланцевым соединением BF02A |
|
BF02B |
Защитная гильза с фланцевым соединением BF02B |
|
BF03 |
Защитная гильза с фланцевым соединением BF03 |
|
Монтажный кронштейн типа ZJ-2 и др. (по специальному заказу) | |
Заводской номер в виде буквенно-цифрового кода, состоящего из латинских букв, арабских цифр и разделителей в виде «-» и «/», в зависимости от конструктивного исполнения ТС наносится различными способами, принятыми на заводе-изготовителе, на этикетку (наклейку) или на металлическую пластину (шильдик), прикрепляемую к корпусу самого термопреобразователя или к кабелю с удлинительными проводами. Конструкция ТП не предусматривает нанесение знака поверки на средство измерений.
Фотографии общего вида ТП с указанием место нанесения заводского номера приведены на рисунках 1-2.
i ₽‘/
Место нанесения заводского

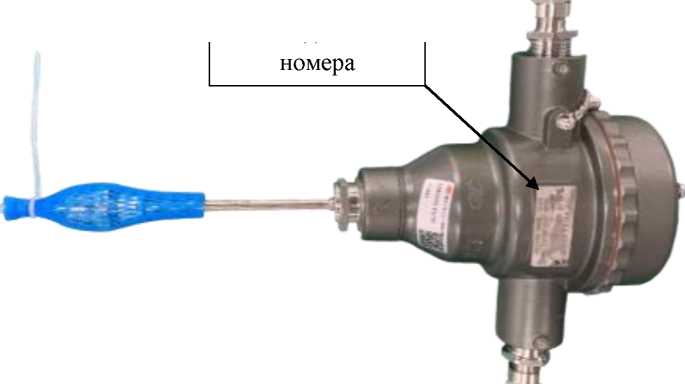

Рисунок 1 - Преобразователи термоэлектрические WR (с указанием места нанесения заводского номера)


Рисунок 2 - Преобразователи термоэлектрические WR
Пломбирование термопреобразователей не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Преобразователь термоэлектрический |
WR (1) |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Гильза защитная |
- |
1 шт.(2) |
|
Примечания:
| ||
Метрологические характеристики преобразователей приведены в таблице 2, основные технические характеристики - в таблице 3.
Таблица 2 - Метрологические характеристики
|
Условное обозначение НСХ |
Класс допуска |
Диапазон измерений температуры, °С |
Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (где t - значение измеряемой температуры, °С) (1) |
|
К, N |
1 |
от -40 до +375 включ. св. +375 до +1200 |
±1,5 ±0,004-t |
|
2 |
от -40 до +333 включ. св. +333 до +1200 |
±2,5 ±0,0075^t | |
|
3 |
от -196 до -167 включ. св. -167 до +40 |
±0,015-|t| ±2,5 | |
|
J |
1 |
от -40 до +375 включ. св. +375 до +750 |
±1,5 ±0,004-t |
|
2 |
от -40 до +333 включ. св. +333 до +800 |
±2,5 ±0,0075^t | |
|
T |
1 |
от -40 до +125 включ. св. +125 до +350 |
±0,5 ±0,004-t |
|
2 |
от -40 до +135 включ. св. +135 до +400 |
±1,0 ±0,0075^t | |
|
3 |
от -196 до -66 включ. св. -66 до +40 |
±0,015-|t| ±1,0 | |
|
E |
1 |
от -40 до +375 включ. св. +375 до +800 |
±1,5 ±0,004-t |
|
2 |
от -40 до +333 включ. св. +333 до +900 |
±2,5 ±0,0075^t | |
|
3 |
от -196 до -167 включ. св. -167 до +40 |
±0,015-|t| ±2,5 | |
|
S, R |
2 |
от 0 до +600 включ. св. +600 до +1400 |
±1,5 ±0,0025^t |
|
B |
3 |
от +600 до +800 включ. св. +800 до +1500 |
±4,0 ±0,005-t |
Примечание:
(1) Рабочий диапазон измерений температуры конкретного ТП находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТП и указан на шильдике (на этикетке) и приведен в паспорте на изделие.
Таблица 3 - Основные технические
|
Наименование характеристики |
Значение |
|
Количество ЧЭ в ТП, шт. |
1 или 2 |
|
Электрическое сопротивление изоляции при температуре от +18 до +28 °С и относительной влажности воздуха от 30 до 80 %, МОм (при 500 В), не менее |
1000 |
|
Длина монтажной части ТП, мм: |
от 100 до 50000 |
|
Диаметр монтажной части ТП, мм |
от 3 до 25 |
|
Масса (без учета защитной гильзы), кг, не более |
30 |
|
Рабочие условия эксплуатации:
|
от -60 до +75 95 |
|
Маркировка взрывозащиты |
1Ex db IIC Т6_Т1 Gb X 0Ex ia IIC Т6_Т1 Ga X Ex tb IIIC T85°C Db X |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 |
|
Средняя наработка до отказа (в зависимости от типа НСХ ТП), ч, не менее:
|
40000 20000 |
|
Средний срок службы ТП (в зависимости от типа НСХ ТП), лет, не менее:
|
8 4 |
