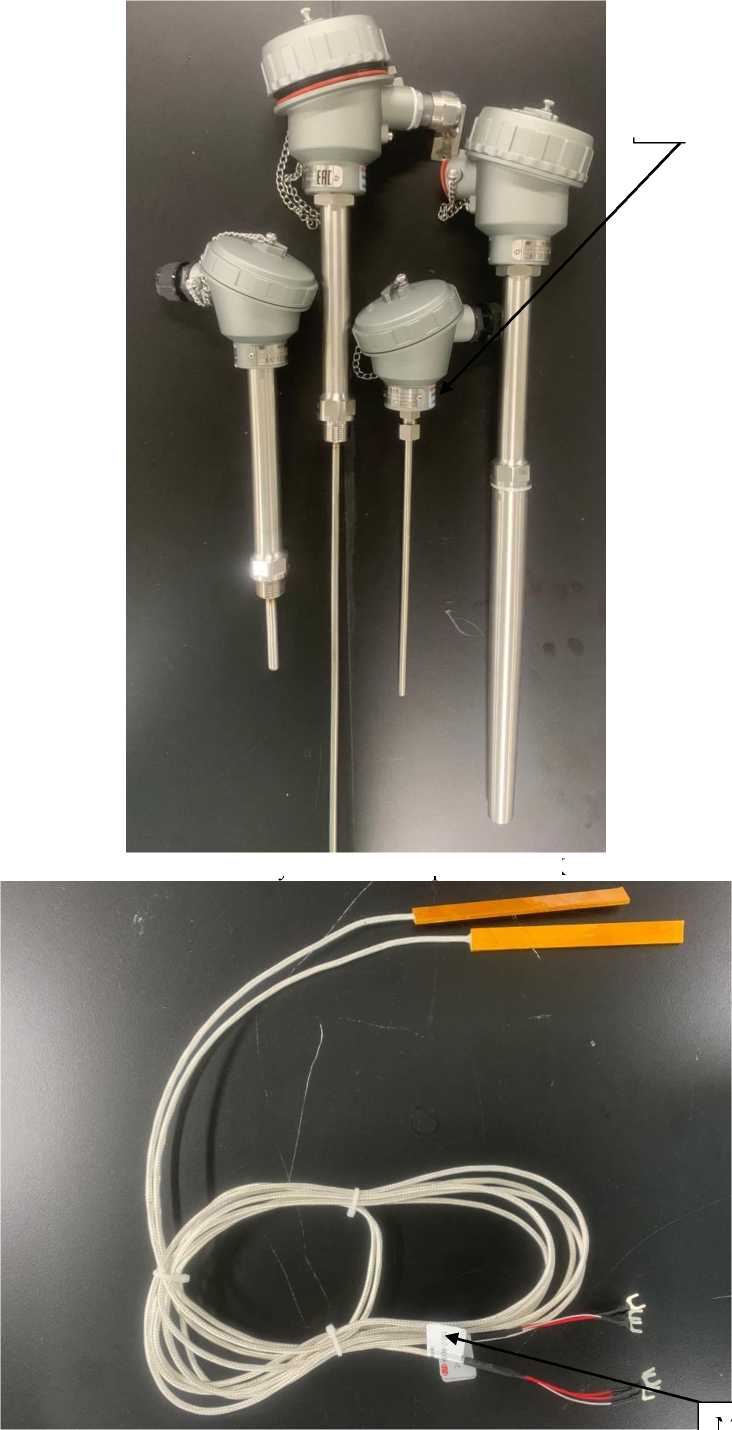

WZGPK □ - □ □ □ - □ □ □ □ □ □ - □ □ □ - □ □ / □

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

1. Количество ЧЭ

Обозначение отсутствует

Один

2

^Два

2. Тип соединительной головки

5

Водонепроницаемая соединительная головка из литого алюминия

5А

Водонепроницаемая соединительная головка из нержавеющей стали 304

5F

Водонепроницаемая соединительная головка из литого алюминия с защитой от соляного тумана

5HL

Водонепроницаемая соединительная головка из нержавеющей стали 316L

7

Соединительная головка во взрывозащищенном исполнении из литого алюминия

7А

Соединительная головка во взрывозащищенном исполнении из нержавеющей стали 304

7F

Соединительная головка во взрывозащищенном исполнении из литого алюминия с защитой от соляного тумана

7HL

Соединительная головка во взрывозащищенном исполнении из нержавеющей стали 316L

9

Соединительная головка из литого алюминия JDY

9A

Соединительная головка из нержавеющей стали 304 JDY

9F

Соединительная головка из литого алюминия с защитой от соляного тумана

9HL

Соединительная головка из нержавеющей стали 316L JDY

3. Схема соединения внутренних проводников ТС с ЧЭ

3

Трехпроводная схема

4

Четырехпроводная схема

4. Тип конструктивного исполнения

SGT

Подпружиненная конструкция с резьбовым фиксирующим соединением

SGK

Конструкция с уплотнением, с резьбовым фиксирующим соединением

SGH

Сварная конструкция с уплотнением и резьбовым фиксирующим соединение]

UT

Подпружиненная конструкция с соединением подвижного типа

UH

Сварная конструкция с уплотнением неподвижного типа

5. Тип НСХ по ГОСТ 6651 -2009

Р2

Pt100

6. Класс допуска по ГОСТ 6651-2009

А

А

В

В

7. Диаметр монтажной части ТС (мм)

E

3

F

4

G

4,5

H

5

J

6

K

8

Другой диаметр (по специальному заказу), но не более 12

8. Общая длина ТС без учета клеммной головки (мм)

9. Материал защитной арматуры

G

0Cr18Ni9Ti (нержавеющая сталь)

H

316 (нержавеющая сталь)

HL

316L (нержавеющая сталь)

Примечание: возможно изготовление из других материалов по специальному заказу.

10. Длина погружаемой (монтажной) части (мм)

11. Тип внутренней резьбы в соединительной головке

M

Внутренняя резьба М20х 1.5

N

Внутренняя резьба NPT 1/2”

G

Внутренняя резьба G 1/2”

Z

Внутренняя резьба ZG 1/2”

12. Тип кабельного разъема соединительной головки

Обозначение отсутствует

Разъем из полиамида

D

Водонепроницаемый разъем из нержавеющей стали

13. Материал резьбового соединения

A

304 (нержавеющая сталь)

H

316 (нержавеющая сталь)

HL

316L (нержавеющая сталь)

Примечание: возможно изготовление из других материалов по специальному заказу.

14. Тип резьбы

М20

М20Х1.5

Другой размер (по специальному заказу)

15. Тип защитной гильзы или других дополнительных крепежных элементов

BL01

Защитная гильза с фиксированной резьбой BL01

BL03

Защитная гильза с фиксированной резьбой BL01

BDL

Защитная гильза с фиксированной резьбой BL01

BH01

Приваренная защитная гильза BH01

BDH

Приваренная защитная гильза BDH

BF02A

Защитная гильза с фланцевым соединением BF02A

BF02B

Защитная гильза с фланцевым соединением BF02B

BF03

Защитная гильза с фланцевым соединением BF03

Монтажный кронштейн типа ZJ-2 и др. (по специальному заказу)

16. Дополнительные приспособления для монтажа (по специальному заказу)

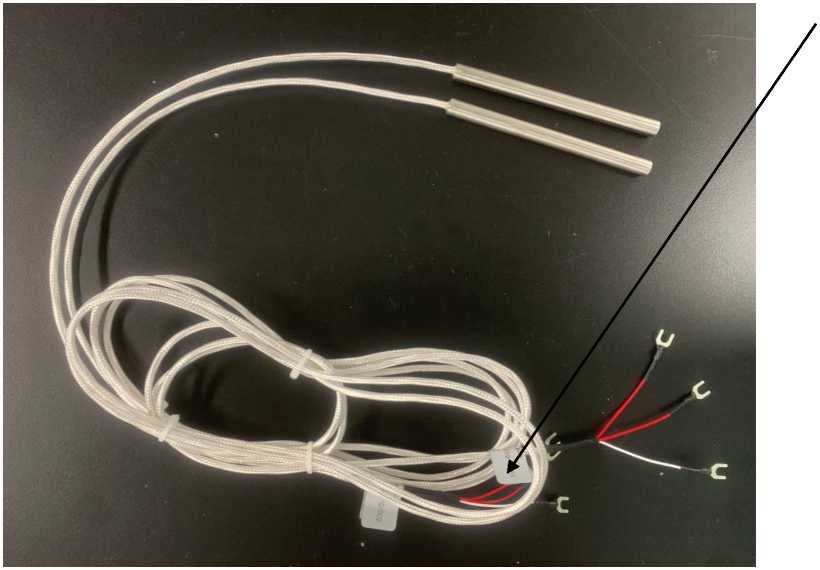

Таблица 2 - Код заказа термопреобразователей серии WZPM

WZPM □ - 001 □ - □ □ □ □ - □ - □ - □

1        2   3 4 5 6   7   8   9

1. Количество ЧЭ

Обозначение отсутствует

Один

2

^Два

Обозначение отсутствует

Стержневого типа

D

Исполнение для двигателей

Q

Исполнение для турбинных генераторов

Y

Маслоустойчивое исполнение

3. Класс допуска по ГОСТ 6651-2009

А

А

В

В

4. Схема соединения внутренних проводников ТС с ЧЭ

3

Трехпроводная схема

4

Четырехпроводная схема

5. Диаметр корпуса ТС (мм)

E

3

F

4

G

4,5

H

5

J

6

K

8

6. Длина корпуса ТС (мм)

18

18

Другая длина (по специальному заказу)

7. Длина кабеля с удлинительными проводами (мм)

8. Габаритные размеры ограничительной обжимной трубки (только для конструктивного исполнения Y) (мм)

А

05x40

В

06x40

8. Тип монтажного соединения (при наличии)

M8

М8х40

Другой тип (по специальному заказу)

WZPD □ - □ □ - □ x □ x □ - □

1   2 3   4   5   6   7

1. Количество ЧЭ

Обозначение отсутствует

Один

2

^Два

2. Класс допуска по ГОСТ 6651-2009

А

А

В

В

3. Схема соединения внутренних проводников ТС с ЧЭ

2

Двухпроводная схема

3

Трехпроводная схема

4

Четырехпроводная схема

4. Толщина корпуса ТС (мм)

2

2

2.5

2,5

Другая длина (по специальному заказу), не менее 1,5 мм

5. Ширина корпуса ТС (мм)

10

10

12

12

Другая ширина (по специальному заказу), не менее 8 мм

6. Длина корпуса ТС (мм)

60

60

100

100

200

200

Другая длина (по специальному заказу), не более 500 мм

7. Длина кабеля с удлинительными проводами (мм)

150

150

400

400

1000

1000

2000

2000

3000

3000

4000

4000

Другая длина (по специальному заказу)

Наименование

Обозначение

Количество

Термопреобразователь сопротивления платиновый

WZ ⁽¹⁾

1 шт.

Паспорт

-

1 экз.

Гильза защитная

-

1 шт.⁽²⁾

Примечания:

• ⁽¹⁾ - обозначение исполнения ТС в соответствии с заказом;

• ⁽²⁾ - по дополнительному заказу (для ТС серии WZGPK).

Наименование характеристики

Значение

Диапазон измерений температуры ТС серии WZGPK в зависимости от типа ЧЭ и класса допуска, °С ¹⁾:

• - для ТС с проволочным ЧЭ, класс А

• - для ТС с проволочным ЧЭ, класс В

• - для ТС с тонкопленочным ЧЭ, класс А

• - для ТС с тонкопленочным ЧЭ, класс В

от -100 до +450 от -196 до +600 от -30 до +300 от -50 до +500

Диапазон измерений температуры ТС серий WZPD, WZPM

от -60 до +200

Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009

Pt100

Класс допуска ТС по ГОСТ 6651-2009

А ²⁾, В

Температурный коэффициент а, °С^-1

0,00385

Допуск по ГОСТ 6651-2009, °С:

• - для класса А

• - для класса В

±(0,15+0,002-|t|) ³⁾ ±(0,3+0,005-|t|) ³⁾

Примечания:

• ¹⁾ - рабочий диапазон измерений температуры конкретного ТС находится внутри диапазона измерений температуры, приведенного в таблице, определяется конструктивным исполнением ТС и указан на шильдике (на этикетке) и приведен в паспорте на изделие;

• ²⁾ - для класса допуска А не допускается использование 2-х проводной схемы соединения проводов;

• ³⁾ - |t| - абсолютное значение температуры (без учета знака), °С.

Наименование характеристики

Значение

Количество ЧЭ в ТС, шт.

1 или 2

Электрическое сопротивление изоляции (при напряжении 100 В, температуре от +18 до +28 °С и относительной влажности окружающего воздуха от 30 до 80 %), МОм, не менее

500 ¹⁾

Длина монтажной части ТС, мм:

• - для серии WZGPK

• - для серии WZPM (длина корпуса)

от 100 до 50000

от 8 до 300

Диаметр монтажной части ТС, мм

от 3 до 12

Габаритные размеры корпуса ТС серии WZPD, мм:

• - ширина

• - длина

• - толщина

от 8,0 до 12,0 от 60,0 до 500,0 от 1,5 до 2,5

Длина кабеля с удлинительными проводами (для серий WZPD, WZPM), мм

от 150 до 4000

Масса (без учета защитной гильзы), кг, не более

20

Рабочие условия эксплуатации:

• - температура окружающей среды, °С

• - общепромышленное исполнение ТС серии WZGPK

• - общепромышленное исполнение ТС серий WZPD, WZPM

• - взрывозащищенное исполнение

• - относительная влажность воздуха, %, не более

от -60 до +75 от -60 до +120 от -60 до +75 95

Маркировка взрывозащиты: - для ТС серии WZGPK

1Ex db IIC Т6_Т1 Gb X 0Ex ia IIC Т6_Т1 Ga X Ex tb IIIC T85°C Db X

- для ТС серий WZPD, WZPM

0Ex ia IIC Т6 Т1 Ga X

Степень защиты оболочки по ГОСТ 14254-2015

IP66

Средняя наработка до отказа, ч, не менее

40000

Средний срок службы, лет, не менее

8

Примечание:

¹⁾ - данное требование не относится к ТС серии WZPD
