Номер по Госреестру СИ: 93458-24
93458-24 Преобразователи давления
(PRT-1)
Назначение средства измерений:
Преобразователи давления PRT-1 для преобразований значений избыточного выходной сигнал силы постоянного тока.
(далее - преобразователи)
давления в унифицированный аналоговый
предназначены
Внешний вид.
Преобразователи давления
Рисунок № 1
Внешний вид.

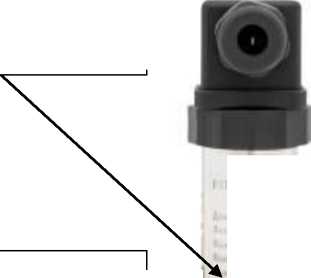

Преобразователи давления
Рисунок № 2
Общие сведения
Дата публикации - 16.10.2024
Срок свидетельства - 14.10.2029
Номер записи - 195274
ID в реестре СИ - 1420481
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
PRT-100-1,6-1,0-M20, PRT-100-1,6-1,0-G2, PRT-100-1,0-1,0-M20, PRT-100-1,0-1,0-G2, PRT-100-0,6-1,0-M20, PRT-100-0,6-1,0-G2,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 4952
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2425 от 2024.10.14 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Преобразователи давления (PRT-1)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73622-18 20.12.2029 |
Трансформаторы тока измерительные разъемные, ТТЕ-Р Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
73808-19 22.01.2029 |
Трансформаторы тока измерительные, ТТЕ и ТТЕ-А 0,66 кВ Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
74023-19 15.02.2029 |
Амперметры и вольтметры цифровые , AD и VD Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
74022-19 15.02.2029 |
Амперметры и вольтметры аналоговые, АМА и VMA Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
79514-20 06.11.2025 |
Счетчики электрической энергии статические трехфазные, SКАТ 3 Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
10 лет - для кл. т. 0,5S; 16 лет - для кл. т. 1; 2 |
|
93458-24 14.10.2029 |
Преобразователи давления, PRT-1 Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
94277-24 27.12.2029 |
Амперметры цифровые, AD Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94316-25 13.01.2030 |
Вольтметры цифровые, VD Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94919-25 17.03.2030 |
Контроллеры программируемые модульные, PRO-Logic Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Преобразователи давления (PRT-1)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4951 | 4951 | 4951 | 0 | 0 | 4951 | 4951 | 0 | ||
| ООО НПП "ИМЦ" (RA.RU.314585) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Преобразователи давления (PRT-1)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
ПО) преобразователей представлено
Программное обеспечение (далее встроенным ПО.
Встроенное ПО, влияющее на метрологические характеристики преобразователей, устанавливается в энергонезависимую память преобразователей в производственном цикле на заводе-изготовителе и в процессе эксплуатации изменению не подлежит.
Конструкция преобразователей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики преобразователей нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО преобразователей приведены в таблице 1.
Таблица 1 -
ПО
данные
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
Pressure trans PRT-1 |
|
Номер версии (идентификационный номер ПО) |
V1.1.3 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на последний лист паспорта типографским способом и на маркировочную наклейку, расположенную на металлическом корпусе, любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 7.1 «Описание работы» паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 20 октября 2022 г. № 2653
«Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 265152-095-52681400-2023 «Преобразователи давления PRT-1. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Электрорешения»
(ООО «Электрорешения»)
ИНН 7721403552
Адрес юридического лица: 127273, г. Москва, ул. Отрадная, д. 2Б, стр. 9, эт. 5
Изготовитель
Общество с ограниченной ответственностью «Электрорешения» (ООО «Электрорешения»)ИНН 7721403552
Адрес юридического лица: 127273, г. Москва, ул. Отрадная, д. 2Б, стр. 9, эт. 5
Адрес места осуществления деятельности: 142438, Московская обл., Ногинский р-н, сп. Буньковское, п. Затишье, тер. «Технопарк Успенский», д. 6
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. № 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
основан на преобразовании электрического
Принцип действия преобразователей
сигнала, возникающего вследствие воздействия избыточного давления на мембрану преобразователя, на которой расположены четыре тензорезистора, соединенных мостовой схемой. В результате механической деформации мембраны происходит изменение электрического сопротивления тензорезисторов. Данное изменение электрического сопротивления, выраженное в виде электронного сигнала, затем преобразуется микропроцессорным модулем в унифицированный сигнал постоянного тока диапазона 4-20 мА.
Преобразователи представляют собой сенсорный модуль с тензочувствительным элементом, который чувствителен к изменению давления. В качестве сенсора используется структура «тензомост на керамике» (для преобразователей модификации PRT-100), структура «тензомост на кремнии» с мембраной из нержавеющей стали (для преобразователей модификаций PRT-101, PRT-102). Преобразователи модификации PRT-102 имеют торцевую мембрану, что позволяет использовать их в вязких и загрязненных средах.
Конструктивно преобразователи изготавливаются в виде разборной конструкции: корпуса из нержавеющей стали марки AISI304 и электрического разъема стандарта DIN 43650A из пластика. Цвет корпуса - серебристый металлик, цвет электрического разъема - черный. Преобразователи выпускаются под товарным знаком EKF.
Структура условного обозначения модификаций преобразователей: PRT-1XX-X1-X2-X3
ХХ - исполнение сенсора:
00 - керамический тензорезистивный;
01 - кремниевый с мембраной из нержавеющей стали;
02 - кремниевый с торцевой мембраной.
X1 - верхний предел преобразований (далее - ВПП):
0.4 - 0,4 МПа;
0.6 - 0,6 МПа;
1.0 - 1,0 МПа;
1.6 - 1,6 МПа;
2.5 - 2,5 МПа.
X2 - пределы допускаемой приведенной к ВПП основной погрешности преобразований избыточного давления:
0.5 - ±0,5 %;
1.0 - ±1,0 %.
X3 - присоединение к процессу:
M2O - штуцер M20x1,5;
G2 - штуцер G1/2;
G4 - штуцер G1/4.
Заводской номер преобразователей наносится на металлический корпус методом лазерной гравировки в виде цифрового кода.
Общий вид преобразователей с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на преобразователи в обязательном порядке не предусмотрено. Пломбирование мест настройки (регулировки) преобразователей не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид преобразователей с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Таблица 5 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления |
PRT-1 |
1 шт. |
|
Паспорт |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
PRT-100 |
PRT-101 PRT-102 | |
|
Нижний предел преобразований избыточного давления, МПа |
0 | |
|
ВПП избыточного давления, МПа |
0,4; 0,6; 1,0; 1,6; 2,5 | |
|
Диапазон преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока, мА |
от 4 до 20 | |
|
Пределы допускаемой приведенной к ВПП основной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока, % |
±1,0 |
±0,5 |
|
Вариация выходного аналогового сигнала силы постоянного тока, %, не более |
|Y| | |
|
Пределы допускаемой приведенной к ВПП дополнительной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока, вызванной изменением температуры окружающей среды в диапазоне рабочих температур, на каждые 10 °С, % |
±0,6^|у| |
±0,45 •IyI |
|
Пределы допускаемой приведенной к ВПП дополнительной погрешности преобразований избыточного давления в выходной аналоговый сигнал силы постоянного тока, вызванной изменением напряжения питания от номинального значения в диапазоне рабочего напряжения питания постоянного тока, на каждые 10 В, % |
±0,25^|у| | |
|
Нормальные условия измерений:
|
от +21 до +25 от 30 до 80 от 84,0 до 106,7 | |
|
Примечание - |y| - модуль пределов допускаемой приведенной к ВПП основной погрешности преобразований избыточного давления, %. | ||
Таблица 3 -Технические
|
Наименование характеристики |
Значение |
|
Диапазон рабочего напряжения питания постоянного тока (номинальное значение), В |
от 12 до 30 (24) |
|
Потребляемая мощность, Вт, не более |
1,0 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
48x118x34 |
|
Масса, г, не более: - PRT-100 |
200 |
|
- PRT-101 |
240 |
|
- PRT-102 |
260 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +80 |
|
- относительная влажность при температуре +35 °С, % |
до 80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP65 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
65000 |
|
Средний срок службы, лет |
10 |
