Номер по Госреестру СИ: 94919-25
94919-25 Контроллеры программируемые модульные
(PRO-Logic)
Назначение средства измерений:
Контроллеры программируемые модульные PRO-Logic (далее - контроллеры) предназначены для преобразований аналоговых сигналов напряжения и силы постоянного тока, сигналов от
термоэлектрических преобразователей (далее - ТП),
ТС) и тензометрических датчиков
термопреобразователей сопротивления (далее в цифровой сигнал, а также преобразований цифрового сигнала в аналоговые сигналы силы и напряжения постоянного тока.

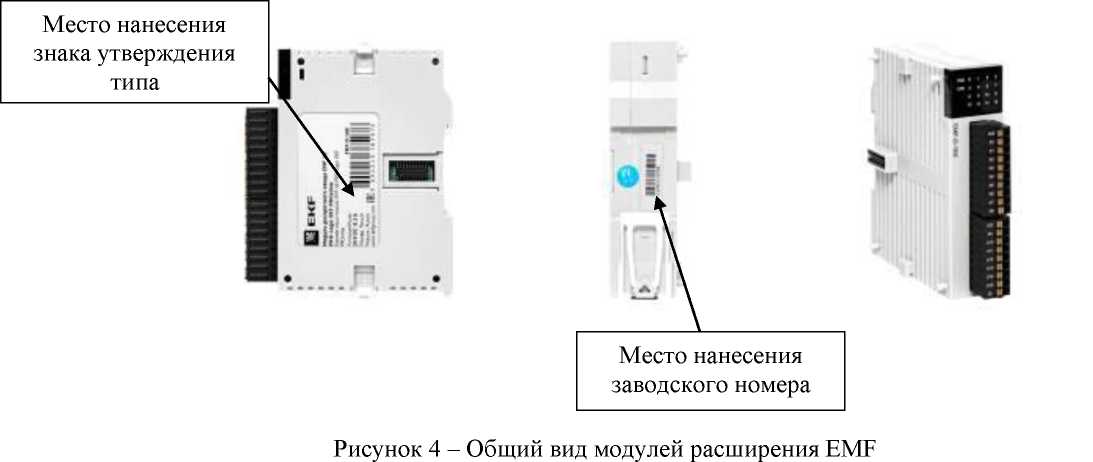

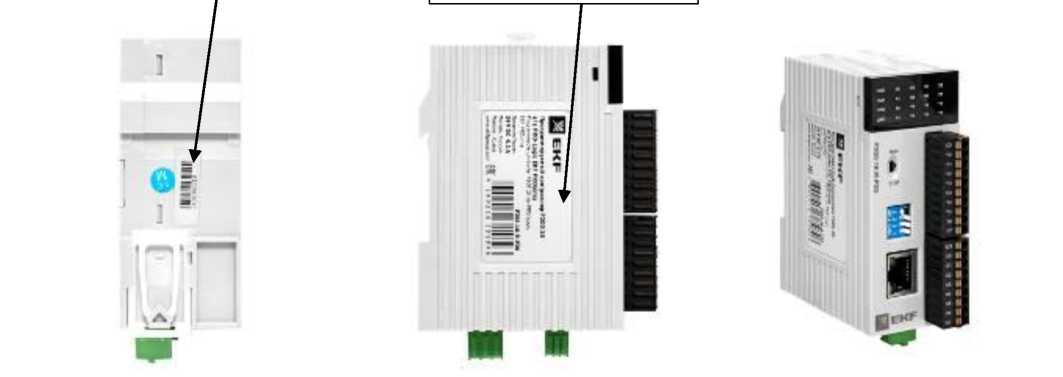

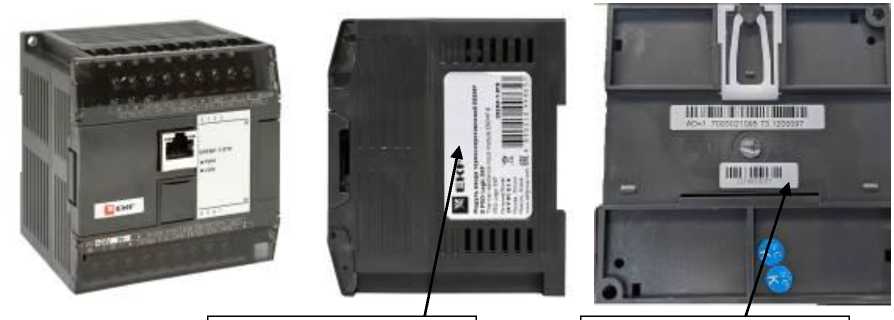

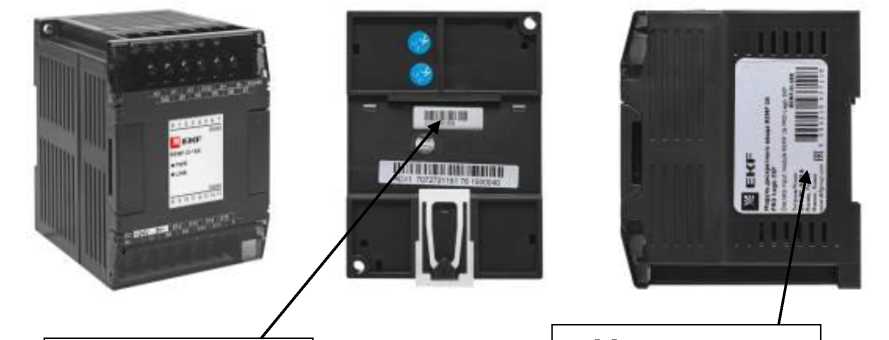

Внешний вид.
Контроллеры программируемые модульные
Рисунок № 1
Внешний вид.
Контроллеры программируемые модульные
Рисунок № 2
Внешний вид.
Контроллеры программируемые модульные
Рисунок № 3
Внешний вид.
Контроллеры программируемые модульные
Рисунок № 4
Внешний вид.
Контроллеры программируемые модульные
Рисунок № 5
Внешний вид.
Контроллеры программируемые модульные
Рисунок № 6
Внешний вид.
Контроллеры программируемые модульные
Рисунок № 7
Внешний вид.
Контроллеры программируемые модульные
Рисунок № 8
Общие сведения
Дата публикации - 18.03.2025
Срок свидетельства - 17.03.2030
Номер записи - 196713
ID в реестре СИ - 1424161
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
REMF-T-4TC, REMF-A-4AO, REMF-A-4AI, F200-12A-R-P10, F100-12A-R, F100-12A-N, EREMF-T-8TR, EREMF-A-8AО, EREMF-A-8AO, EREMF-A-8AI, EMF-TZ-1, EMF-T-8ТС, EMF-T-8TC, EMF-T-4TС, EMF-T-4TR, EMF-A-8AO, EMF-A-8AI, EMF-A-4AI4AO, EMF-A-4AI, EMF-A-2AI2AO,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения")
Страна - РОССИЯ
Населенный пункт - г. Москва
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет оценить парк эталонов организации и частоту их использования с динамике по дням.
В случае использования одного и того же эталона несколькими организациями, выводится список таких организаций и количество поверок.
Анализируемый период: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Статистика
Кол-во поверок - 414
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№519 от 2025.03.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Контроллеры программируемые модульные (PRO-Logic)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
73622-18 20.12.2029 |
Трансформаторы тока измерительные разъемные, ТТЕ-Р Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
73808-19 22.01.2029 |
Трансформаторы тока измерительные, ТТЕ и ТТЕ-А 0,66 кВ Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
8 лет |
|
74023-19 15.02.2029 |
Амперметры и вольтметры цифровые , AD и VD Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
6 лет |
|
74022-19 15.02.2029 |
Амперметры и вольтметры аналоговые, АМА и VMA Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
2 года |
|
79514-20 06.11.2025 |
Счетчики электрической энергии статические трехфазные, SКАТ 3 Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
10 лет - для кл. т. 0,5S; 16 лет - для кл. т. 1; 2 |
|
93458-24 14.10.2029 |
Преобразователи давления, PRT-1 Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
|
94277-24 27.12.2029 |
Амперметры цифровые, AD Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94316-25 13.01.2030 |
Вольтметры цифровые, VD Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
4 года |
|
94919-25 17.03.2030 |
Контроллеры программируемые модульные, PRO-Logic Общество с ограниченной ответственностью "Электрорешения" (ООО "Электрорешения") (РОССИЯ г. Москва) |
ОТ МП |
3 года |
Отчет предоставляет агрегированные данные о стоимости поверки средств измерений по регионам, городам и организациям. Данные о стоимости поверки берутся из открытых источников и периодически обновляются. В базе содержится более 700 тыс. записей.
В качестве поисковой фразы могут быть указаны: номер типа СИ из реестра АРШИНа, часть наименования типа СИ, город или наименование организации. Фраза должна состоять минимум из 5 символов.
Кто поверяет Контроллеры программируемые модульные (PRO-Logic)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НИЦ "ЭНЕРГО" (RA.RU.314019) | 414 | 414 | 414 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Контроллеры программируемые модульные (PRO-Logic)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) контроллеров состоит из встроенного и внешнего ПО.
Встроенное ПО разделено на метрологически значимую и незначимую части.
учетом влияния
Метрологические характеристики контроллеров нормированы с метрологически значимой части встроенного ПО.
преднамеренных
Уровень защиты встроенного ПО от непреднамеренных и изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Внешнее ПО является метрологически незначимым.
Идентификационные данные встроенного ПО контроллеров приведены в таблице 1.
Таблица 1 -
ПО
данные
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО для модификаций: EMF-A-2AI2AO-X |
PRO-Logic EMF-A-2AI2AO |
|
EMF-A-4AI-X |
PRO-Logic EMF-A-4AI |
|
EMF-A-4AI4AO-X |
PRO-Logic EMF-A-4AI4AO |
|
EMF-A-4AO-X |
PRO-Logic EMF-A-4AO |
|
EMF-A-8AI-X |
PRO-Logic EMF-A-8AI |
|
EMF-A-8AO-X |
PRO-Logic EMF-A-8AO |
|
EMF-D-16X-X |
PRO-Logic EMF-D-16X |
|
EMF-D-16Y-N |
PRO-Logic EMF-D-16Y-N |
|
EMF-D-16Y-R |
PRO-Logic EMF-D-16Y-R |
|
EMF-D-4X4Y-N |
PRO-Logic EMF-D-4X4Y-N |
|
EMF-D-4X4Y-R |
PRO-Logic EMF-D-4X4Y-R |
|
EMF-D-8X-X |
PRO-Logic EMF-D-8X |
|
EMF-D-8X8Y-N |
PRO-Logic EMF-D-8X8Y-N |
|
EMF-D-8X8Y-R |
PRO-Logic EMF-D-8X8Y-R |
|
EMF-D-8Y-N |
PRO-Logic EMF-D-8Y-N |
|
EMF-D-8Y-R |
PRO-Logic EMF-D-8Y-R |
|
EMF-I-1RS-X |
PRO-Logic EMF-I-1RS |
|
EMF-T-4TC-X |
PRO-Logic EMF-T-4TC |
|
EMF-T-4TR-X |
PRO-Logic EMF-T-4TR |
|
EMF-T-8TC-X |
PRO-Logic EMF-T-8TC |
|
EREMF-A-8AI-X |
PRO-Logic EREMF-A-8AI |
|
EREMF-A-8AO-X |
PRO-Logic EREMF-A-8AO |
|
EREMF-D-12X12Y-N |
PRO-Logic EREMF-D-12X12Y-N |
|
EREMF-D-12X12Y-R |
PRO-Logic EREMF-D-12X12Y-R |
|
EREMF-D-20X20Y-N |
PRO-Logic EREMF-D-20X20Y-N |
|
EREMF-D-20X20Y-R |
PRO-Logic EREMF-D-20X20Y-R |
|
EREMF-D-24X-X |
PRO-Logic EREMF-D-24X |
|
EREMF-D-36Y-N |
PRO-Logic EREMF-D-36Y-N |
|
EREMF-D-36Y-R |
PRO-Logic EREMF-D-36Y-R |
|
EREMF-D-40X-X |
PRO-Logic EREMF-D-40X |
|
EREMF-T-8TR-X |
PRO-Logic EREMF-T-8TR |
|
F100-10-N-X |
PRO-Logic F100-10-N |
|
F100-10-R-X |
PRO-Logic F100-10-R |
|
F100-12A-N-X |
PRO-Logic F100-12A-N |
|
F100-12A-R-X |
PRO-Logic F100-12A-R |
|
F100-16-N-X |
PRO-Logic F100-16-N |
|
F100-16-R-X |
PRO-Logic F100-16-R |
|
F200-12A-N-P11 |
PRO-Logic F200-12A-N-P11 |
|
F200-12A-R-P10 |
PRO-Logic F200-12A-R-P10 |
|
F200-16-N-P22 |
PRO-Logic F200-16-N-P22 |
|
F200-16-R-P20 |
PRO-Logic F200-16-R-P20 |
|
F200-8-W-X |
PRO-Logic F200-8-W |
|
F200-8-WG-X |
PRO-Logic F200-8-WG |
|
REMF-A-4AI-X |
PRO-Logic REMF-A-4AI |
|
REMF-A-4AO-X |
PRO-Logic REMF-A-4AO |
|
REMF-D-16X-X |
PRO-Logic REMF-D-16X |
|
REMF-D-16Y-N |
PRO-Logic_REMF-D-16Y-N |
|
Идентификационные данные |
Значение |
|
REMF-D-16Y-R |
PRO-Logic REMF-D-16Y-R |
|
REMF-D-20X20Y-N |
PRO-Logic REMF-D-20X20Y-N |
|
REMF-D-20X20Y-R |
PRO-Logic REMF-D-20X20Y-R |
|
REMF-D-36Y-N |
PRO-Logic REMF-D-36Y-N |
|
REMF-D-36Y-R |
PRO-Logic REMF-D-36Y-R |
|
REMF-D-40X-X |
PRO-Logic REMF-D-40X |
|
REMF-D-8X8Y-N |
PRO-Logic REMF-D-8X8Y-N |
|
REMF-D-8X8Y-R |
PRO-Logic REMF-D-8X8Y-R |
|
REMF-T-4TC-X |
PRO-Logic REMF-T-4TC |
|
REMF-T-4TR-X |
PRO-Logic REMF-T-4TR |
|
EMF-TZ-1-X |
PRO-Logic EMF-TZ-1 |
|
Номер версии (идентификационный номер ПО), не ниже |
V2.2.XX.XXXXXX |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: | |
|
- номер версии метрологически значимой части ПО (V2.2); | |
|
- номер версии метрологически незначимой части ПО (хх.хххххх), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на маркировочную наклейку контроллера любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены:-
- в разделе 13 «Проведение модули ввода/вывода PRO-Logic с эксплуатации»;
-
- в разделе 13 «Проведение
Таблица 8 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Контроллер программируемый модульный |
PRO-Logic |
1 шт. |
|
Руководство по эксплуатации «Программируемый контроллер PRO-Logic» |
- |
1 экз. |
|
Руководство по эксплуатации «Дискретные и аналоговые модули ввода/вывода PRO-Logic с интерфейсами RS-485 и Ethernet»1) |
- |
1 экз. |
|
Руководство по эксплуатации «Дискретные и аналоговые модули ввода/вывода PRO-Logic с интерфейсом RS-485»1) |
- |
1 экз. |
|
Руководство по эксплуатации «Температурные модули ввода PRO-Logic с интерфейсом RS-485»1) |
- |
1 экз. |
|
Руководство по эксплуатации «Температурные модули ввода PRO-Logic с интерфейсами RS-485 и Ethemet»1) |
- |
1 экз. |
|
Руководство по эксплуатации «Дискретные и аналоговые модули расширения для контроллеров PRO-Logic»1) |
- |
1 экз. |
|
Руководство по эксплуатации «Температурный модуль расширения для контроллеров PRO-Logic»1) |
- |
1 экз. |
|
Руководство по эксплуатации «Модули ввода сигналов тензодатчиков для контроллеров PRO-Logic EKF»1) |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Примечание — Состав определяется заказом. | ||
измерений» документа «Дискретные и аналоговые интерфейсами RS-485 и Ethernet. Руководство по измерений» документа «Дискретные и аналоговые модули ввода/вывода PRO-Logic с интерфейсом RS-485. Руководство по эксплуатации»;
-
- в разделе 11 «Проведение измерений» документа «Температурные модули ввода PRO-Logic с интерфейсом RS-485. Руководство по эксплуатации»;
-
- в разделе 11 «Проведение измерений» документа «Температурные модули ввода PRO-Logic с интерфейсами RS-485 и Ethernet. Руководство по эксплуатации»;
-
- в разделе 16 «Проведение измерений» документа «Программируемый контроллер PRO-Logic. Руководство по эксплуатации»;
-
- в разделе 13 «Проведение измерений» документа «Дискретные и аналоговые модули расширения для контроллеров PRO-Logic. Руководство по эксплуатации»;
-
- в разделе 11 «Проведение измерений» документа «Температурный модуль расширения для контроллеров PRO-Logic. Руководство по эксплуатации»;
- в разделе 5 «Проведение измерений» документа «Модули ввода сигналов тензодатчиков для контроллеров PRO-Logic EKF. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 271231-098-52681400-2023 «Контроллеры программируемые модульные PRO-Logic. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Электрорешения»
(ООО «Электрорешения»)
ИНН 7721403552
Адрес юридического лица: 127273, г. Москва, ул. Отрадная, д. 2Б, стр. 9, эт. 5
Изготовитель
Общество с ограниченной ответственностью «Электрорешения»(ООО «Электрорешения»)
ИНН 7721403552
Адрес юридического лица: 127273, г. Москва, ул. Отрадная, д. 2Б, стр. 9, эт. 5
Адрес места осуществления деятельности: 142438, Московская обл., Ногинский р-н,
сп. Буньковское, п. Затишье, тер. «Технопарк Успенский», д. 6
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия контроллеров основан на преобразовании аналоговых сигналов напряжения и силы постоянного тока, сигналов от термоэлектрических преобразователей, термопреобразователей сопротивления и тензометрических датчиков в цифровой код при помощи аналого-цифрового преобразователя (далее - АЦП) и на преобразовании цифрового сигнала в аналоговые сигналы силы и напряжения постоянного тока при помощи цифро-аналогового преобразователя (далее - ЦАП).
Контроллеры имеют модульную структуру, представленную двумя типами модулей: процессорные модули и модули расширения. Структура условного обозначения модификаций процессорных модулей и модулей расширения представлена на рисунках 1 и 2. Метрологические характеристики контроллеров определяются метрологическими характеристиками модулей, входящими в состав контроллеров.
тип контроллеров (в наименовании модификаций модуля не фигурирует)_____
Серия модуля:
F100 - серия F100;
F200 - серия F200._______________________
Количество и тип каналов ввода/вывода: 8 - 8 дискретных каналов ввода/вывода;
10 - 10 дискретных каналов ввода/вывода; 16 - 16 дискретных каналов ввода/вывода; 12А - 4 дискретных и 2 аналоговых канала ввода, и 4 дискретных и 2 аналоговых
PRO-Logic
X
X
Тип выходов/дополнительный функционал: R - электромагнитное реле;
N - NPN-транзистор;
W - поддержка Wi-Fi;
WG - поддержка Wi-Fi и GSM.______
Количество высокоскоростных входов выходов: не указывается - отсутствуют;
P10 - 1 высокоскоростной вход;
P20 - 2 высокоскоростных входа;
вход
P11 - 1 высокоскоростной высокоскоростной выход;
P22 - 2 высокоскоростных входа высокоскоростных выхода.
Рисунок 1 - Структура условного обозначения модификаций процессорных модулей 8AO - 8 аналоговых выходов;
PRO-Logic
тип контроллеров (в наименовании модификаций модуля не фигурирует) тип связи модуля:
EREMF - удаленный модуль интерфейсами RS-485 и Ethernet;
REMF - удаленный модуль интерфейсом RS-485;
EMF - модуль, подключающийся процессорному модулю_____________
функционал вводов/выводов модуля: A - аналоговый модуль;
D - дискретный модуль;
I - интерфейсный модуль;
T - температурный модуль;
TZ - тензометрический модуль_______
количество и тип каналов ввода/вывода: 8X - 8 дискретных входов;
16X - 16 дискретных входов;
24X - 24 дискретных входа;
40X - 40 дискретных входов;
8Y- 8 дискретных выходов;
16Y - 16 дискретных выходов;
36Y - 36 дискретных выходов; 4X4Y - 4 дискретных
дискретных выхода;
8X8Y - 8 дискретных дискретных выходов;
12X12Y - 12 дискретных дискретных выходов; 4AI - 4 аналоговых входа; 8AI - 8 аналоговых входов; 4AO - 4 аналоговых выхода;
входа
входов
входов
12
X
X
2AI2AO - 2 аналоговых входа и 2 аналоговых выхода;
4AI4AO - 4 аналоговых входа и 4 аналоговых выхода;
1RS - 1 интерфейсных вход;
|
4TC - |
4 |
входа |
для |
подключения |
|
термопар; 8TC - |
8 |
входов |
для |
подключения |
|
термопар; 4TR - |
4 |
входа |
для |
подключения |
термосопротивления;
1 - один вход для подключения датчика тип выходов:
не указывается - отсутствуют;
R - электромагнитное реле;
N - NPN-транзистор
Рисунок 2 - Структура условного обозначения модификаций модулей расширения
Процессорные модули являются независимыми (могут использоваться без модулей расширения) и выполняют функции по приему, обработке, и передаче согласно заданной программе дискретных и аналоговых сигналов, а также передаче данных на верхний уровень для визуализации, анализа и управления. В зависимости от серии процессорные модули позволяют подключать до 3 (серия F100) или 15 (серия F200) модулей расширения.
Модули расширения, подключаемые к процессорному модулю, выполняют функцию по увеличению количества каналов ввода/вывода.
Подключение модулей расширения EMF к процессорному модулю производится последовательно через специальный встроенный порт, при этом питание модулей расширения EMF осуществляется по внутренней шине. Подключение модулей расширения EREMF и REMF к процессорному модулю производится через интерфейсы RS-485 и Ethernet, при этом питание модулей расширения EREMF и REMF осуществляется независимо от процессорного модуля.
Конструктивно модули выполнены в пластмассовом корпусе белого (процессорные модули и модули расширения) или черного (модули расширения) цвета.
Заводской номер наносится на маркировочную наклейку, расположенную на тыльной стороне корпуса, типографским методом в виде цифрового кода.
Общий вид модулей контроллеров с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 3 - 6. Нанесение знака поверки на контроллеры не предусмотрено. Пломбирование мест настройки (регулировки) контроллеров не предусмотрено.
Место нанесения
Место нанесения
заводского номера
знака утверждения типа
Рисунок 3 - Общий вид процессорных модулей F100 и F200 с указанием места нанесения знака утверждения типа и заводского номера
с указанием места нанесения знака утверждения типа и заводского номера
Место нанесения
Место нанесения
заводского номера
знака утверждения типа
Рисунок 5 - Общий вид модулей расширения REMF
с указанием места нанесения знака утверждения типа и заводского номера
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 6 - Общий вид модулей расширения EREMF
с указанием места нанесения знака утверждения типа и заводского номера
постоянного тока
Таблица 2 -
сигналов силы и
|
Модификация модуля |
Тип сигнала |
Диапазоны преобразований аналоговых сигналов / разрядность цифровых сигналов |
Разрешение |
Пределы допускаемой приведенной (к диапазону входного/выходного аналогового сигнала) погрешности преобразований входного/выходного аналогового сигнала, % | |
|
На входе |
На выходе | ||||
|
F100-12A-X-X F200-12A-X-X EMF-A-2AI2AO-X EMF-A-4AI4AO-X |
Напряжение постоянного тока |
от 0 до 10 В |
12 бит |
2,5 мВ |
±0,2 |
|
от 0 до 5 В |
1,25 мВ | ||||
|
от 1 до 5 В |
1,25 мВ | ||||
|
12 бит |
от 0 до 10 В |
2,5 мВ | |||
|
от 0 до 5 В |
1,25 мВ | ||||
|
от 1 до 5 В |
1,25 мВ | ||||
|
Сила постоянного тока |
от 0 до 20 мА |
12 бит |
5 мкА |
±0,2 | |
|
от 4 до 20 мА | |||||
|
12 бит |
от 0 до 20 мА |
5 мкА | |||
|
от 4 до 20 мА | |||||
|
EMF-A-XAI-X |
Напряжение постоянного тока |
от 0 до 10 В |
12 бит |
2,5 мВ |
±0,2 |
|
от 0 до 5 В |
1,25 мВ | ||||
|
от 1 до 5 В |
1,25 мВ | ||||
|
Сила постоянного тока |
от 0 до 20 мА |
12 бит |
5 мкА |
±0,2 | |
|
от 4 до 20 мА | |||||
|
EREMF-A-XAI-X REMF-A-XAI-X |
Напряжение постоянного тока |
от -10 до +10 В |
12 бит |
5 мВ |
±0,2 |
|
от 0 до 10 В |
2,5 мВ | ||||
|
от 0 до 5 В |
1,25 мВ | ||||
|
от 1 до 5 В |
1,25 мВ | ||||
|
Сила постоянного тока |
от 0 до 20 мА |
12 бит |
5 мкА |
± 0,2 | |
|
от 4 до 20 мА | |||||
|
Модификация модуля |
Тип сигнала |
Диапазоны преобразований аналоговых сигналов / разрядность цифровых сигналов |
Разрешение |
Пределы допускаемой приведенной (к диапазону входного/выходного аналогового сигнала) погрешности преобразований входного/выходного аналогового сигнала, % | |
|
На входе |
На выходе | ||||
|
EMF-A-XAO-X |
Напряжение постоянного тока |
12 бит |
от 0 до 10 В |
2,5 мВ |
±0,2 |
|
от 0 до 5 В |
1,25 мВ | ||||
|
от 1 до 5 В |
1,25 мВ | ||||
|
Сила постоянного тока |
12 бит |
от 0 до 20 мА |
5 мкА |
±0,2 | |
|
от 4 до 20 мА | |||||
|
EREMF-A-XAO-X REMF-A-XAO-X |
Напряжение постоянного тока |
12 бит |
от -10 до +10 В |
5 мВ |
± 0,2 |
|
от 0 до 10 В |
2,5 мВ | ||||
|
от 0 до 5 В |
1,25 мВ | ||||
|
от 1 до 5 В |
1,25 мВ | ||||
|
Сила постоянного тока |
12 бит |
от 0 до 20 мА |
5 мкА |
±0,2 | |
|
от 4 до 20 мА | |||||
Таблица 3 -
сигналов от ТП по ГОСТ Р 8.585-2001)
|
Модификация модуля |
Тип ТП |
Диапазоны преобразований сигналов от ТП в температурном эквиваленте / разрядность цифровых сигналов |
Разрешение, °С |
Пределы допускаемой приведенной (к диапазону входного сигнала) погрешности преобразований входного сигнала, % | |
|
На входе |
На выходе | ||||
|
EMF-Т-ХТС-Х REMF-Т-ХТС-Х |
S |
от 0 до +1700 °С |
16 бит |
0,1 |
±0,12 |
|
K |
от -200 до +1300°С | ||||
|
E |
от -200 до +1000°С | ||||
|
J |
от -200 до +1200 °С | ||||
|
B |
от +250 до +1800 °С | ||||
|
N |
от -200 до +1300°С | ||||
|
R |
от 0 до +1700 °С | ||||
Таблица 4 -
сигналов от ТС по ГОСТ 6651-2009)
|
Модификация модуля |
Тип ТС |
Диапазоны преобразований сигналов от ТС в температурном эквиваленте / разрядность цифровых сигналов |
Разрешение, °С |
Пределы допускаемой приведенной (к диапазону входного сигнала) погрешности преобразований входного сигнала, % | |
|
На входе |
На выходе | ||||
|
EMF-T-ХTR-X EREMF-T-ХTR-X REMF-T-ХTR-X |
Pt100 (а=0,00385°С-1) |
от -200 до +850 °С |
16 бит |
0,1 |
±0,1 |
|
Pt1000 (а=0,00385°С-1) |
от -50 до +300 °С | ||||
|
50М (а=0,00428°С-1) |
от -50 до +150 °С | ||||
|
100М (а=0,00428°С-1) |
от -50 до +150 °С | ||||
Таблица 5 -
сигналов от тензодатчиков
|
Модификация модуля |
Диапазон преобразований сигналов от тензодатчиков / разрядность цифровых сигналов |
Разрешение, мВ |
Пределы приведенной (к диапазону входного сигнала) погрешности преобразований входного сигнала, % | |
|
На входе |
На выходе | |||
|
EMF-TZ-1-X |
от -12 мВ до +12 мВ |
24 бит |
0,001 |
±0,02 |
Таблица 6 - Технические
|
Наименование характеристики |
Значение |
|
Диапазон напряжения питания постоянного тока (номинальное значение), В |
от 20,4 до 28,8 (24) |
|
Потребляемая мощность, Вт, не более |
4,8 |
|
Габаритные размеры (длина^ширина^высота), мм, не более: - для модификаций F100-X-X-X, F200-X-X-X (без клеммников) |
65x40x95 |
|
- для модификации EMF-X-X-X (без клеммников) |
65x25x95 |
|
- для модификаций EREMF-X-X-X, REMF-X-X-X |
84x131x95 |
|
Масса, кг, не более: - для модификаций F100-X-X-X, F200-X-X-X |
0,20 |
|
- для модификации EMF-X-X-X |
0,18 |
|
- для модификаций EREMF-X-X-X, REMF-X-X-X |
0,60 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от 0 до +55 |
|
- относительная влажность воздуха, % |
от 5 до 95 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP20 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
100000 |
|
Средний срок службы, лет |
10 |
