Номер по Госреестру СИ: 94316-25
94316-25 Вольтметры цифровые
(VD)
Назначение средства измерений:
Вольтметры цифровые VD (далее - вольтметры) предназначены для измерений напряжения переменного тока в однофазных и трехфазных электрических цепях.

Внешний вид.
Вольтметры цифровые
Рисунок № 1

Внешний вид.
Вольтметры цифровые
Рисунок № 2

Внешний вид.
Вольтметры цифровые
Рисунок № 3

Внешний вид.
Вольтметры цифровые
Рисунок № 4
Программное обеспечение
Вольтметры имеют встроенное программное обеспечение (далее - ПО).
Конструкция вольтметров исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
Встроенное ПО является метрологически значимым. Метрологически значимое встроенное ПО загружается в микропроцессор вольтметра на производстве. Возможность доступа к встроенному ПО через внешние интерфейсы отсутствует.
Метрологические характеристики вольтметров нормированы с учетом влияния встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО вольтметров приведены в таблице 1.
Таблица 1 -
ПО
данные
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
MeterConfigDV205.03 |
|
Номер версии (идентификационный номер ПО) |
1.117.VMFsP.005-09.ver 4 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским способом и на лицевую сторону вольтметра любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в п. 10.2 паспорта.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 18 августа 2023 г. № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2^109 Гц»;
ТУ 265143-008-52681400-2018 «Вольтметры цифровые VD. Технические условия».
ПравообладательОбщество с ограниченной ответственностью «Электрорешения» (ООО «Электрорешения»)
ИНН 7721403552
Адрес юридического лица: 127273, г. Москва, ул. Отрадная, д. 2Б, стр. 9, эт. 5
Изготовитель
Общество с ограниченной ответственностью «Электрорешения» (ООО «Электрорешения»)ИНН 7721403552
Адрес юридического лица: 127273, г. Москва, ул. Отрадная, д. 2Б, стр. 9, эт. 5
Адрес места осуществления деятельности: 142438, Московская обл., Ногинский р-н, сп. Буньковское, п. Затишье, тер. «Технопарк Успенский», д. 6
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО» (ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия вольтметров основан на аналого-цифровом преобразовании мгновенных значений напряжения переменного тока в действующие значения с отображением их на светодиодном дисплее. Измеренные значения напряжения переменного тока соответствуют среднеквадратическим значениям.
Конструктивно вольтметры выполнены в пластиковых корпусах с расположением дисплея на лицевой стороне, измерительные клеммы и клеммы питания расположены на задней стороне вольтметров. Вольтметры выпускаются под торговым знаком EKF. Вольтметры в зависимости от модификации могут быть предназначены для монтажа на лицевую панель щита (при наличии окна квадратного сечения) или для крепления на DIN-рейку. Вольтметры используются в закрытых помещениях, в электрощитовом оборудовании, на промышленных предприятиях, в общественных и жилых зданиях и сооружениях. Вольтметры предназначены для непосредственного или трансформаторного включения.
Вольтметры неремонтопригодны, так как имеют неразборный корпус.
Вольтметры изготавливаются в модификациях, отличающихся метрологическими и техническими характеристиками.
Структура обозначения модификаций вольтметров представлена на рисунке 1.
Заводской номер наносится на маркировочную наклейку, расположенную на задней или боковой стороне вольтметров, типографским методом в виде буквенно-цифрового кода.
Общий вид вольтметров с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунках 2, 3. Нанесение знака поверки на вольтметры не предусмотрено. Пломбирование мест настройки (регулировки) вольтметров не предусмотрено.
Х1 Х2 Хз Х4 Х5
s - компактный корпус (глубина 65 мм); не указывается для обычного корпуса. количество фаз:
1 - однофазный;
3 - трехфазный._____________________
размер лицевой панели:
72 - 72x72 мм;
96 - 96x96 мм.
или способ крепления:
G3 - крепление на DIN-рейку 35 мм. тип отображения величин:
D - цифровой.______________________
тип прибора:
V - вольтметр.
Рисунок 1 - Структура обозначения модификаций вольтметров

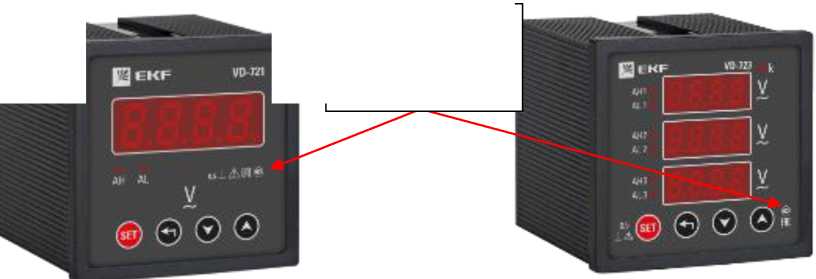

Место нанесения знака утверждения типа

а) модификации VD-721, VD-961, VD-721s, VD-961s
б) модификации VD-723, VD-963, VD-723s, VD-963s
Qfkf
__

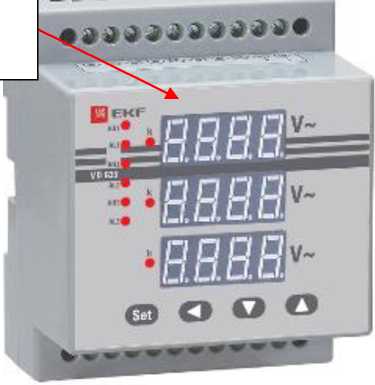

в) модификация VD-G31
Место нанесения знака утверждения типа
г) модификация VD-G33
Рисунок 2 - Общий вид вольтметров с указанием мест нанесения знака утверждения типа

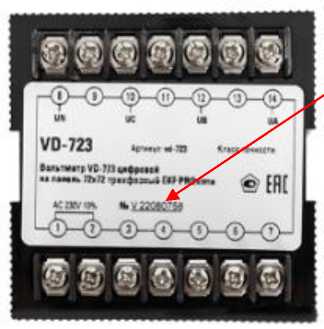

t
Место нанесения
знака заводского
номера
t
Место нанесения знака заводского номера
}

а) задняя сторона модификаций VD-721,
VD-961, VD-721s, VD-961s VD-723,
VD-963, VD-723s, VD-963s
б) боковая сторона модификаций VD-G31,
VD-G33
Рисунок 3 - Общий вид вольтметров с указанием мест нанесения заводского номера
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Вольтметр цифровой* |
VD |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Крепеж |
- |
1 компл. |
|
Упаковочная коробка |
- |
1 шт. |
|
* Модификация в зависимости от заказа. | ||
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
VD-721, VD-961, VD-721s, VD-961s, VD-G31 |
VD-723, VD-963, VD-723s, VD-963s, VD-G33 | |
|
Диапазон измерений напряжения переменного тока, В |
от 1 до 500 |
от 30 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, В |
±(0,005^ идейств + 0,1) | |
|
Диапазон значений частоты переменного тока, Гц |
от 45 до 65 | |
|
Номинальное рабочее напряжение переменного тока, В |
500 | |
|
Диапазон показаний напряжения переменного тока при |
от 1 до |
от 30 до 1600000 |
|
подключении через внешний трансформатор |
1600000 |
(от 1 до 3200) |
|
(программируемый коэффициент трансформации), В |
(от 1 до 3200) | |
|
Примечание - ^действ - измеренное значение напряжения переменного тока, В. | ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания переменного тока при частоте переменного тока 50 Гц, В |
от 207 до 253 (номинальное значение 230) |
|
Потребляемая мощность, В^А, не более |
6,5 |
|
Условия эксплуатации:
|
от 0 до +50 до 85 |
|
Степень защиты по ГОСТ 14254-2015:
|
IP52 IP20 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
110000 |
|
Средний срок службы, лет |
10 |
Таблица 5 - Габаритные размеры и масса
|
Наименование характеристики |
Модификация | |||||
|
VD-721, VD-723 |
VD-961, VD-963 |
VD-721S, VD-723S |
VD-961S, VD-963S |
VD-G31 |
VD-G33 | |
|
Габаритные размеры лицевой панели (ширина^высота), мм, не более |
72x72 |
96x96 |
72x72 |
96x96 |
36x88 |
72x88 |
|
Габаритные размеры (ширина X высота х глубина), мм, не более |
72x72x80 |
96x96x80 |
72x72x65 |
96x96x65 |
36x88x60 |
72x88x60 |
|
Масса, кг, не более |
0,36 |
0,18 |
0,2 |
0,2 |
0,3 | |
