Номер по Госреестру СИ: 93482-24
93482-24 Источники питания постоянного тока
(АКИП-1143А)
Назначение средства измерений:
Источники питания постоянного тока АКИП-1143А (далее предназначены для воспроизведения напряжения и силы постоянного тока.

Внешний вид.
Источники питания постоянного тока
Рисунок № 1

Внешний вид.
Источники питания постоянного тока
Рисунок № 2

Внешний вид.
Источники питания постоянного тока
Рисунок № 3

Внешний вид.
Источники питания постоянного тока
Рисунок № 4
Программное обеспечение
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
«средний» в соответствии
Уровень защиты программного обеспечения с Р 50.2.077-2014.
Таблица 2 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Firmware |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «ПОРЯДОК ЭКСПЛУАТАЦИИ ИСТОЧНИКОВ» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Источники питания постоянного тока АКИП-1143А».
Правообладатель«1ТЕСН ELECTRONIC Со., Ltd», Китай
Адрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA
Телефон: + 4006-025-0005
Факс: + 025-52415268
Web-сайт: www.itechate.com
Изготовитель
«1ТЕСН ELECTRONIC Со., Ltd», КитайАдрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA
Телефон: + 4006-025-0005
Факс: + 025-52415268
Web-сайт: www.itechate.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«1ТЕСН ELECTRONIC Со., Ltd», КитайАдрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA
Телефон: + 4006-025-0005
Факс: + 025-52415268
Web-сайт: www.itechate.com
импульсным и функций: защита
По принципу действия источники относятся к программируемым источникам питания. Источники имеют один канал с набором режимов стабилизация тока, стабилизация напряжения, защита от перенапряжения, от перегрузки по току. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и поворотного регулятора, расположенных на лицевой панели источников.
Конструктивно источники выполнены в металлических корпусах шириной 1/2 стойки 19” и высотой 2U, что позволяет выполнять монтаж в приборную стойку.
Модификации источников, представленные в таблице 1, отличаются диапазонами установки выходных параметров.
источников
Таблица 1 -
|
Модификация |
Выходное напряжение на канал, В |
Выходной ток на канал, А |
Мощность на канал, Вт |
|
АКИП-1143А-32-110 |
от 0 до 32 |
от 0 до 110 |
850 |
|
АКИП-1143А-80-40 |
от 0 до 80 |
от 0 до 40 |
850 |
|
АКИП-1143А-150-20 |
от 0 до 150 |
от 0 до 20 |
850 |
|
АКИП-1143А-300-101) |
от 0 до 300 |
от 0 до 10 |
850 |
|
АКИП-1143А-600-51) |
от 0 до 600 |
от 0 до 5 |
850 |
|
Примечание: 1) Модификации АКИП-1143А-300-10 и АКИП-1143А-600-5 имеют разъем заземления корпуса прибора на передней панели. | |||
Источники оснащены цифровыми измерителями напряжения и силы тока, позволяющими контролировать одновременно оба параметра. Имеется функция создания и воспроизведения тестовых последовательностей (выходных профилей) без использования ПК.
На передней панели источников расположены: кнопка включения питания, дисплей для отображения значений напряжения и силы тока на выходе, кнопка включения/отключения выхода, функциональные кнопки, вращающийся регулятор для установки выходных параметров, разъем заземления корпуса прибора для модификаций АКИП-1143А-300-10 и АКИП-1143А-600-5.
На задней панели источников расположены: винт заземления, интерфейсы дистанционного управления RS-232, USB, разъем GPIB (по отдельному заказу) и разъем сети питания. Для подключения удаленной нагрузки по 4-проводной схеме на задней панели предусмотрен вход обратной связи.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наноситься на свободном
наклейки с изображением знака поверки, которые могут от надписей пространстве на верхней панели прибора.

|
[йнт] |
300 8/10 А/ 850 Bi ИСТОЧНИК ПИТАНИЯ АКИП-1143А-ЗОа-10 | |||
|
*т | ||||
|
П ПР |
' П г п п |
■ | ||
|
1 и. Jun |
Рисунок 1 - Общий вид модификаций источников АКИП-1143А-300-10 и АКИП-1143А-600-5 с местом нанесения знака утверждения типа (А)
Рисунок 2 - Общий вид модификаций источников АКИП-1143А-32-110, АКИП-1143А-80-40 и АКИП-1143А-150-20 с местом нанесения знака поверки (Б)
|
.ЙЖ S?R'110A/»WflT ИСТОЧНИК гитмиия |
АКИП-114ЭА-Э2-11О | ||||
|
Г1 Г1 Г1 i' |
11 |
I 1111 | |||
|
и. IJ и ’■ |
с I |
■ J и I I | |||
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируются крепежные винты на задней стороне корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Г

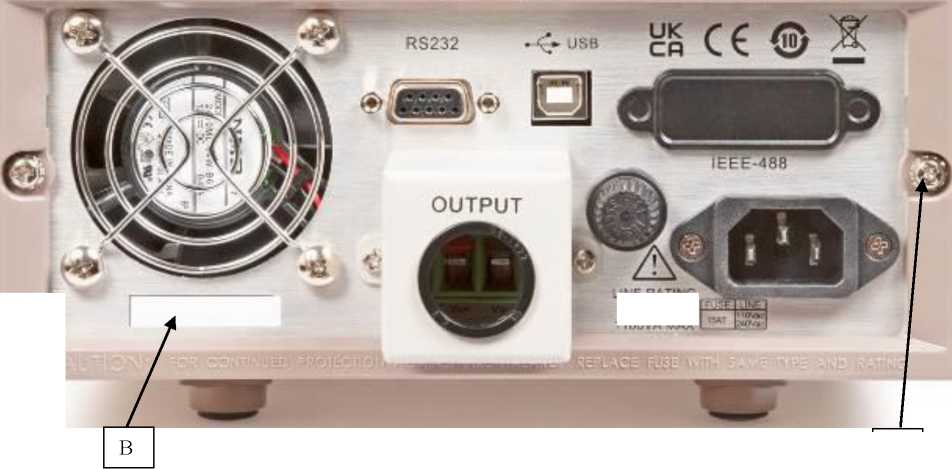

Рисунок 3 - Вид задней панели с местами нанесения серийного номера (В) и пломбировки от несанкционированного доступа (Г)
VINE RATTXG 5Q-60HZ i
MDDVA VAX
Цвет корпуса источников может отличаться от представленного на рисунках.
Таблица 3 - Пределы допускаемой основной абсолютной погрешности установки и измерения напряжения постоянного тока источников при температуре 25±5 °С
|
Модификация |
Пределы допускаемой абсолютной погрешности установки напряжения, В |
Пределы допускаемой абсолютной погрешности измерения напряжения, В |
|
АКИП-1143А-32-110 |
±(0,0003^иуст1)+0,01) |
±(0,0003^иизм2)+0,02) |
|
АКИП-1143А-80-40 |
±(0,0003^иуст+0,02) |
±(0,0003^иизм+0,02) |
|
АКИП-1143А-150-20 |
±(0,0003^иуст+0,1) |
±(0,0003^ иизм+0,2) |
|
АКИП-1143А-300-10 |
±(0,0003^иуст+0,2) |
±(0,0003^ иизм+0,2) |
|
АКИП-1143А-600-5 |
±(0,0005^иуст+0,4) |
±(0,0003^ иизм+0,2) |
|
Примечания:
| ||
|
Таблица 3а - Дополнительная абсолютная погрешность установки и измерения напряжения постоянного тока источников при температуре от 0 °С до 20 °С и свыше 30 °С до 40 °С | ||
|
Модификация |
Дополнительная абсолютная погрешность установки напряжения, В |
Дополнительная абсолютная погрешность измерения напряжения, В |
|
АКИП-1143А-32-110 |
±(0,0002/°С+0,01) | |
|
АКИП-1143А-80-40 |
±(0,0002/°С+0,01) |
±(0,0001/°С+0,01) |
±(0,0002/°С +0,1)
АКИП-1143А-150-20
АКИП-1143А-300-10
АКИП-1143А-600-5
Таблица 4 - Пределы допускаемой основной абсолютной погрешности установки и измерения силы постоянного тока источников при температуре 25±5 °С
|
Модификация |
Пределы допускаемой абсолютной погрешности установки силы тока, А |
Пределы допускаемой абсолютной погрешности измерения силы тока, А |
|
АКИП-1143А-32-110 |
±(0,001^1уст1)+0,06) |
±(0,001^1изм2)+0,06) |
|
АКИП-1143А-80-40 |
±(0,001^1уст+0,04) |
±(0,001^1изм+0,04) |
|
АКИП-1143А-150-20 |
±(0,001^1уст+0,02) |
±(0,001^1изм+0,02) |
|
АКИП-1143А-300-10 |
±(0,001^1уст+0,02) |
±(0,001^1изм+0,02) |
|
АКИП-1143А-600-5 |
±(0,001^1уст+0,02) |
±(0,001^1изм+0,02) |
|
Примечания:
| ||
Таблица 4а - Дополнительная абсолютная погрешность установки и измерения силы постоянного тока источников при температуре от 0 °С до 20 °С и свыше 30 °С до 40 °С
источников
й выходного
|
Модификация |
Уровень пульсаций выходного напряжения, мВ, не более(пиковое значение) |
|
АКИП-1143А-32-110 |
100 |
|
АКИП-1143А-80-40 |
100 |
|
АКИП-1143А-150-20 |
150 |
|
АКИП-1143А-300-10 |
250 |
|
АКИП-1143А-600-5 |
600 |
|
Модификация |
Дополнительная абсолютная погрешность установки силы тока, А |
Дополнительная абсолютная погрешность измерения силы тока, А |
|
АКИП-1143А-32-110 |
±(0,0003/°С+0,01) | |
|
АКИП-1143А-80-40 |
±(0,0003/°С+0,02) | |
|
АКИП-1143А-150-20 | ||
|
АКИП-1143А-300-10 | ||
|
АКИП-1143А-600-5 |
±(0,0003/°С+0,01) | |
Таблица 5 - Значения
Таблица 6 - Пределы допускаемых значений нестабильности выходного напряжения при изменении тока нагрузки источников
|
Модификация |
Нестабильность напряжения при изменении тока нагрузки, В |
|
АКИП-1143А-32-110 |
±(0,0003^иуст1)+0,03) |
|
АКИП-1143А-80-40 |
±(0,0003 •иуст+0,07) |
|
АКИП-1143А-150-20 |
±(0,0003 •иуст+0,1) |
|
АКИП-1143А-300-10 |
±(0,0001 •иуст+0,1) |
|
АКИП-1143А-600-5 |
±(0,0004^иуст+0,3) |
|
Примечания: иуст - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 7 - Пределы допускаемых значений нестабильности выходного тока при изменении напряжения на нагрузке источников
|
Модификация |
Нестабильность силы тока при изменении напряжения на нагрузке, А |
|
АКИП-1143А-32-110 |
±(0,001 •1уст1)+0,01) |
|
АКИП-1143А-80-40 | |
|
АКИП-1143А-150-20 | |
|
АКИП-1143А-300-10 | |
|
АКИП-1143А-600-5 | |
|
Примечания: 1) 1уст - значение силы постоянного тока, установленное на источнике, А | |
Таблица 8 - Пределы допускаемых значений нестабильности выходного напряжения при изменении напряжения питания источников
|
Модификация |
Нестабильность напряжения при изменении напряжения питания, В |
|
АКИП-1143А-32-110 |
±(0,0001^иуст1)+0,005) |
|
АКИП-1143А-80-40 |
±(0,0001-иуст+0,01) |
|
АКИП-1143А-150-20 |
±(0,0001-иуст+0,03) |
|
АКИП-1143А-300-10 |
±(0,0001 •иуст+0,05) |
|
АКИП-1143А-600-5 |
±(0,0001^иуст+0,05) |
|
Примечания: 1) иуст - значение напряжения постоянного тока, установленное на источнике, В | |
Таблица 9 - Пределы допускаемых значений нестабильности выходного тока
при изменении напряжения питания источников
|
Модификация |
Нестабильность силы тока при изменении напряжения питания, А |
|
АКИП-1143А-32-110 |
±(0,001 •1уст1)+0,01) |
|
АКИП-1143А-80-40 | |
|
АКИП-1143А-150-20 | |
|
АКИП-1143А-300-10 | |
|
АКИП-1143А-600-5 | |
|
Примечания: 1) 1уст - значение силы постоянного тока, установленное на источнике, А | |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 11 - Основные технические
источников питания
|
Наименование характеристики |
Значение |
|
Напряжение питания, В |
от 99 до 121 от 198 до 242 |
|
Частота напряжения питания, Г ц |
от 47 до 63 |
|
Масса, кг, не более |
6 |
|
Габаритные размеры (ширина^высота^глубина), мм, не более |
215x88x445 |
|
Рабочие условия эксплуатации:
|
от 0 до +40 80 |
