Номер по Госреестру СИ: 93481-24
93481-24 Нагрузки электронные
(АКИП-1385)
Назначение средства измерений:
Нагрузки электронные АКИП-1385 (далее по тексту - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения постоянного тока, силы постоянного тока и электрической мощности постоянного тока).
Внешний вид.
Нагрузки электронные
Рисунок № 1
Общие сведения
Дата публикации - 04.08.2025
Срок свидетельства - 15.10.2029
Номер записи - 195293
ID в реестре СИ - 1420522
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
АКИП-1385,
Производитель
Изготовитель - "IТЕСН ELECTRONIC Со., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 3
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2442 от 2024.10.15 ПРИКАЗ_Об утверждении типов средств измерений (15)
№3041 от 2024.12.23 Об утверждении информационно-технического справочника по наилучшим доступным технологиям "Сжигание топлива на крупных установках в целях производства энергии" ИТС 38-2024
№1367 от 2025.07.07 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (2)
Наличие аналогов СИ: Нагрузки электронные (АКИП-1385)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "IТЕСН ELECTRONIC Со., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85936-22 22.06.2027 |
Нагрузки электронные, АКИП-1382 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
86500-22 |
Нагрузка электронная программируемая, АКИП-1366Е-1200-480 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
92879-24 13.08.2029 |
Источники питания постоянного тока, АКИП-1162 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
92879-24 13.08.2029 |
Источники питания постоянного тока, АКИП-1162 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
93481-24 15.10.2029 |
Нагрузки электронные, АКИП-1385 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
93482-24 15.10.2029 |
Источники питания постоянного тока, АКИП-1143А "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
93888-24 22.11.2029 |
Источники-измерители, АКИП-1601 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
94475-25 29.01.2030 |
Источники питания постоянного тока, АКИП-1144А "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
95015-25 28.03.2030 |
Источники питания постоянного и переменного тока, АКИП-1206 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Нагрузки электронные (АКИП-1385)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 3 | 3 | 3 | 0 | 0 | 3 | 3 | 0 |
Стоимость поверки Нагрузки электронные (АКИП-1385)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) нагрузок записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 -
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
нет данных |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «РАБОТА С ПРИБОРОМ» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1^10-16 до 100 А»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Стандарт предприятия «Нагрузки электронные АКИП-1385».
Правообладатель«1ТЕСН ELECTRONIC Со., Ltd», Китай
Адрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA
Телефон: + 4006-025-0005
Факс: + 025-52415268
Web-сайт: www.itechate.com
Изготовитель
«1ТЕСН ELECTRONIC Со., Ltd», КитайАдрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA
Телефон: + 4006-025-0005
Факс: + 025-52415268
Web-сайт: www.itechate.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru.
Правообладатель
«1ТЕСН ELECTRONIC Со., Ltd», КитайАдрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA
Телефон: + 4006-025-0005
Факс: + 025-52415268
Web-сайт: www.itechate.com
Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок и вращающегося регулятора на лицевой панели нагрузки.
Нагрузки имеют моноблочную конструкцию.
На лицевой панели нагрузок расположены:
вакуумно-флуоресцентный индикатор, предназначенный для отображения выбранного режима работы нагрузок и значений напряжений и токов;
функциональные клавиши, предназначенные для установки параметров; клавиша включения/выключения питания;
входные клеммы положительной и отрицательной полярности.
•
На задней панели нагрузок расположены:
• разъемы для подключения шнура питания;
• переключатель величины напряжения питания;
• интерфейс дистанционного управления RS232.
Серийный номер, идентифицирующий каждый экземпляр нагрузок, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения серийного номера представлено на рисунке 2.
Корпус нагрузок позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Для предотвращения несанкционированного доступа к внутренним частям нагрузок пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

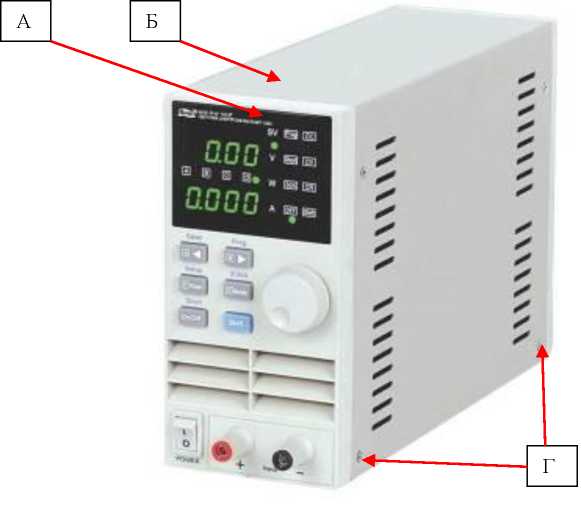

Рисунок 1 - Общий вид нагрузок с местами нанесения знака утверждения типа (А), знака поверки (Б) и пломбировки от несанкционированного доступа (Г)
Рисунок 2 - Вид задней панели нагрузок, место нанесения серийного номера (В)
Цвет корпуса нагрузок может отличаться от представленного на рисунках.
Таблица 2 - Основные метрологические характеристики
Наименование характеристики
Диапазон напряжения на нагрузке, В__
Диапазон силы тока в нагрузке, А__
Максимальная мощность на нагрузке, Вт__
_________________________Режим стабилизации напряжения Диапазон установки напряжения, В__
Пределы допускаемой основной абсолютной погрешности установки напряжения, В
Значение
от 0 до 60 от 0,001 до 30,000
150
от 0,1 до 60,0
±(0,0005^иуст + 0,001^ипред)
____________________________Режим стабилизации тока Диапазоны установки силы тока, А___________________
Пределы допускаемой основной абсолютной погрешности установки тока, В
от 0 до 3
от 0 до 30
±(0,001^1уст + 0,001^1пред)
±(0,001-1уст + 0,0015^1пред)
Режим стабилизации сопротивления
|
Диапазоны установки |
от 0,100 до |
от 10,00 до |
от 100,0 до |
от 1000 до |
|
сопротивления, Ом |
9,999 |
99,99 |
999,9 |
4000 |
|
Пределы допускаемой основной | ||||
|
1) абсолютной погрешности |
±(0,01 • ^^уст + 0,008 • Кнред) | |||
|
установки сопротивления, Ом | ||||
от 0 до 60
от 0 до 9,999
____________________________Измерение напряжения
Диапазон измерения напряжения, В
Пределы допускаемой основной абсолютной погрешности измерения напряжения, В
±(0,0005-иизм+0,001-и„ред)
Диапазон измерения силы тока, А________
Пределы допускаемой основной абсолютной погрешности измерения силы тока, А
Измерение силы тока
от 0 до 3
±(0,001-[изм+0,001-[пред)
от 0 до 30
±(0,001-[изм+0,0015-[ пре
д)
Диапазон измерения мощности, Вт
от 0 до 9,999 от 10,00 до 99,99
от 100,0 до
150,0
Пределы допускаемой основной 1 2 3 абсолют-ной погрешности измерения
±(0,01-Ризм+0,005-Рпред)
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 4 - Основные технические
|
Рабочие условия эксплуатации
|
от 0 до +40 от 5 до 75 |
|
Диапазоны напряжения питающей сети, В |
от 99 до 121 от 198 до 242 |
|
Частота питающей сети, Гц |
50; 60 |
|
Габаритные размеры (ширина х высота х глубина), мм |
88x175x282 |
|
Масса, кг |
2,6 |
