Номер по Госреестру СИ: 93888-24
93888-24 Источники-измерители
(АКИП-1601)
Назначение средства измерений:
Источники-измерители АКИП-1601 (далее - источники) для воспроизведения и измерения напряжения и силы постоянного электрического сопротивления постоянному току.
Внешний вид.
Источники-измерители
Рисунок № 1
Внешний вид.
Источники-измерители
Рисунок № 2
Внешний вид.
Источники-измерители
Рисунок № 3
Общие сведения
Дата публикации - 22.11.2024
Срок свидетельства - 22.11.2029
Номер записи - 195711
ID в реестре СИ - 1421395
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - "IТЕСН ELECTRONIC Со., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2747 от 2024.11.22 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Источники-измерители (АКИП-1601)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "IТЕСН ELECTRONIC Со., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85936-22 22.06.2027 |
Нагрузки электронные, АКИП-1382 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
86500-22 |
Нагрузка электронная программируемая, АКИП-1366Е-1200-480 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
92879-24 13.08.2029 |
Источники питания постоянного тока, АКИП-1162 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
92879-24 13.08.2029 |
Источники питания постоянного тока, АКИП-1162 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
93481-24 15.10.2029 |
Нагрузки электронные, АКИП-1385 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
93482-24 15.10.2029 |
Источники питания постоянного тока, АКИП-1143А "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
93888-24 22.11.2029 |
Источники-измерители, АКИП-1601 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
94475-25 29.01.2030 |
Источники питания постоянного тока, АКИП-1144А "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
95015-25 28.03.2030 |
Источники питания постоянного и переменного тока, АКИП-1206 "IТЕСН ELECTRONIC Со., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Источники-измерители (АКИП-1601)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Источники-измерители (АКИП-1601)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Источники функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем, которое обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 -
обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже 000.001.001 |
Знак утверждения типа
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в пункте «Режимы измерений и измерительные функции» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренийГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной измерений силы постоянного электрического тока 30 декабря 2019 г. № 3456 «Об утверждении для средств измерений электрического сопротивления
поверочной схемы для средств в диапазоне от 1^10’16 до 100 А»;
Приказ Росстандарта от государственной поверочной схемы постоянного и переменного тока»;
Стандарт предприятия «Источники-измерители АКИП-1601».
Правообладатель«1ТЕСН ELECTRONIC Со., Ltd», Китай
Адрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA Телефон: + 4006-025-0005
Факс: + 025-52415268
Web-сайт: www.itechate.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ)Адрес: 111141, г. Москва, ул. Плеханова, д. 15А
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«1ТЕСН ELECTRONIC Со., Ltd», КитайАдрес: Building 1, #108 Xishanqiao Nanlu, Nanjing City (210039) CHINA Телефон: + 4006-025-0005
Факс: + 025-52415268
Web-сайт: www.itechate.com
Принцип действия источников основан на воспроизведении и измерении стабилизированных значений силы и напряжения постоянного тока, а также на измерении сопротивления постоянному току с последующей воспроизведённых и измеренных значений величин цифро-аналогового и аналого-цифрового преобразователей и отображением полученных результатов на жидкокристаллическом дисплее. Источники-измерители включают в себя биполярный источник постоянного тока, биполярный источник постоянного напряжения, прецизионный мультиметр, устройство потребления тока (электронную нагрузку), микропроцессор для управления режимами работы и устройство индикации. Источники обеспечивают работу в четырех квадрантах диаграммы ток-напряжение. Напряжение и ток измеряются как в режиме источника, так и в режиме отбора мощности в нагрузку. Источники оснащены графическим сенсорным жидкокристаллическим дисплеем с максимальным разрешением 6% разрядов.
математической обработкой с помощью встроенных
Прибор обеспечивает работу в следующих режимах:
-
- источник напряжения;
-
- источник тока;
-
- 6%-разрядный цифровой мультиметр (измерение напряжения, силы постоянного тока и сопротивления);
-
- имитатор батареи;
-
- электронная нагрузка;
-
- генератор импульсов.
Конструктивно источники выполнены в виде моноблока в настольном исполнении с питанием от сети переменного тока.
На передней панели источников расположены: дисплей, кнопки управления, кнопка включения питания, порт USB. Управление режимами работы, выбор и регулировка параметров.
На задней панели расположены: гнездо для подключения сетевого шнура питания, интерфейсы дистанционного управления (USB, LAN, GPIB (опция)), оптический интерфейс для построения многоканальной измерительной системы, измерительные BNC разъемы (для модификаций АКИП-1601/lR, АКИП-1601/2R, ЛКИП-1601/3И).
Источники выпускаются в шести модификациях АКИП-1601/1, ЛКИП-1601/IR, АКИП-1601/2, ЛКИП-1601/2И, АКИП-1601/3, ЛКИП-1601/3И. Модификации различаются разрешением дисплея, максимальными значениями выходного напряжения и тока. Наличие обозначения R в наименовании модификации говорит о наличии входных разъёмов как на передней панели, так и на задней.
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка с помощью пломбы в виде наклейки между задней и боковой панелями. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на верхней панели прибора.
Серийный (заводской) номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр, наносится на корпус при помощи наклейки, размещаемой на обратной стороне корпуса. Место нанесения заводского (серийного) номера представлено на рисунке 2.
Общий вид источников, место нанесения знака утверждения типа и место нанесения знака поверки представлены на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 2.
А

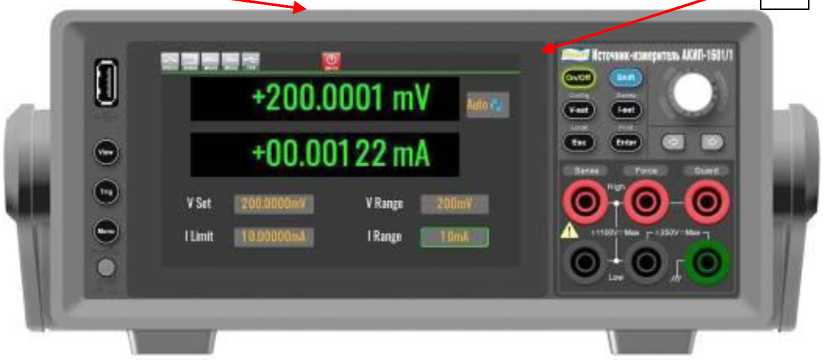

Рисунок 1 - Общий вид источников и место нанесения знака утверждения типа (А) и место нанесения знака поверки (Б)
В
Г
-s'
<!*
UK со се
модификации АКИП-1601/lR, АКИП-1601/2R, ЛКИП-1601/3И
Рисунок 2 - Общий вид задней панели, схема пломбировки от несанкционированного доступа (В) и место нанесения заводского номера (Г)
модификации АКИП-1601/1, АКИП-1601/2, АКИП-1601/3
209225 I
UHCRATIMO
A100-2«rwAC
26O'iZA Max
Таблица 2 - Метрологические характеристики источников в режиме воспроизведения силы постоянного тока
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности Alos воспроизведения силы постоянного тока, А |
|
АКИП-1601/1, АКИП-1601/IR | ||
|
от -1 до +1 мкА |
1 пА |
±(0,00025^ |Ios|+300 пА) |
|
от-10 до +10 мкА |
10 пА |
±(0,00025^ |los|+700 па) |
|
от -100 до +100 мкА |
100 пА |
±(0,00025^|Ios|+6 нА) |
|
от -1 до +1 мА |
1 нА |
±(0,00025^|Ios|+60 нА) |
|
от -10 до +10 мА |
10 нА |
±(0,00025^ |Ios|+600 нА) |
|
от -100 до +100 мА |
100 нА |
±(0,00025 •|Ios|+6 мкА) |
|
от-1 до +1 А |
1 мкА |
±(0,0003^|Ios|+500 мкА) |
|
ЛКИП-1601/2, ЛКИП-1601/2И | ||
|
от -1 до +1 нА |
100 фА |
±(0,001-|Ios|+50 пЛ) |
|
от -100 до +100 нА |
1 пА |
±(0,0006^ |los|+100 пЛ) |
|
от -1 до +1 мкА |
10 пА |
±(0,00025^ |Ios|+300 пЛ) |
|
от -10 до +10 мкА |
100 пА |
±(0,00025^ |los|+700 пл) |
|
от -100 до +100 мкА |
1 нА |
±(0,0002^|Ios|+6 нА) |
|
от -1 до +1 мА |
10 нА |
±(0,0002^ |Ios|+60 нА) |
|
от -10 до +10 мА |
100 нА |
±(0,0002^ |Ios|+600 нА) |
|
от-100 до +100 мА |
1 мкА |
±(0,0002^|Ios|+6 мкА) |
|
от -1 до +1 А |
10 мкА |
±(0,0005^|Ios|+500 мкА) |
|
от -1,5 до +1,5 А |
10 мкА |
±(0,0005^|Ios|+1,5 мА) |
|
ЛКИП-1601/3, ЛКИП-l60l/3R | ||
|
от -1 до +1 нА |
10 фА |
±(0,001-|Ios|+50 пЛ) |
|
от -100 до +100 нА |
100 фА |
±(0,0006^ |los|+100 пЛ) |
|
от -1 до +1 мкА |
1 пА |
±(0,00025^ |Ios|+300 пЛ) |
|
от -10 до +10 мкА |
10 пА |
±(0,00025^ |los|+700 пл) |
|
от -100 до +100 мкА |
100 пА |
±(0,0002^ |Ios|+6 нА) |
|
от -1 до +1 мА |
1 нА |
±(0,0002^ |Ios|+60 нА) |
|
от -10 до +10 мА |
10 нА |
±(0,0002^ |Ios|+600 нА) |
|
от-100 до +100 мА |
100 нА |
±(0,0002^ |Ios|+6 мкА) |
|
от -1 до +1 А |
1 мкА |
±(0,0005^|Ios|+500 мкА) |
|
от -3 до +3 А |
10 мкА |
±(0,0005^|Ios|+1,5 мА) |
|
от -10 до +10 А1) |
10 мкА |
±(0,004^ |Ios|+25 мА) |
|
Примечания: 1) - модификация АКИП-1601/3 в импульсном режиме los - значение воспроизводимой силы тока, А | ||
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности Alom измерения силы постоянного тока, А |
|
1 |
2 |
3 |
|
АКИП |
П-1601/1, АКИП-1601/IR | |
|
от -1 до +1 мкА |
1 пА |
±(0,00025^|Iom|+300 пА) |
|
от -10 до +10 мкА |
10 пА |
±(0,00025^|lom|+700 пА) |
|
от -100 до +100 мкА |
100 пА |
±(0,00025^|Iom|+6 нА) |
|
от -1 до +1 мА |
1 нА |
±(0,00025^|Iom|+60 нА) |
|
от -10 до +10 мА |
10 нА |
±(0,00025^|Iom|+600 нА) |
|
от-100 до +100 мА |
100 нА |
±(0,00025^|Iom|+6 мкА) |
|
от -1 до +1 А |
1 мкА |
±(0,0003^|Iom|+500 мкА) |
|
АКИП |
П-1601/2, АКИП-1601/2R | |
|
от -1 до +1 нА |
10 фА |
±(0,001-|Iom|+50 пА) |
|
от -100 до +100 нА |
100 фА |
±(0,0006^|lom|+100 пА) |
|
от -1 до +1 мкА |
1 пА |
±(0,00025^|Iom|+300 пА) |
|
от -10 до +10 мкА |
10 пА |
±(0,00025^|lom|+700 пА) |
|
от -100 до +100 мкА |
100 пА |
±(0,0002^|Iom|+6 нА) |
|
от -1 до +1 мА |
1 нА |
±(0,0002^|Iom|+60 нА) |
|
от -10 до +10 мА |
10 нА |
±(0,0002^|Iom|+600 нА) |
|
от-100 до +100 мА |
100 нА |
±(0,0002^ |Ios|+6 мкА) |
|
от -1 до +1 А |
1 мкА |
±(0,0005^|Iom|+500 мкА) |
|
от -1,5 до +1,5 А |
1 мкА |
±(0,0005- |Iom|+1,5 мА) |
|
АКИП |
П-1601/3, АКИП-1601/3R | |
|
от -1 до +1 нА |
10 фА |
±(0,001-|Iom|+50 пА) |
|
от -100 до +100 нА |
100 фА |
±(0,0006^|lom|+100 пА) |
|
от -1 до +1 мкА |
1 пА |
±(0,00025^|Iom|+300 пА) |
|
от -10 до +10 мкА |
10 пА |
±(0,00025^|lom|+700 пА) |
|
от -100 до +100 мкА |
100 пА |
±(0,0002^|Iom|+6 нА) |
|
от -1 до +1 мА |
1 нА |
±(0,0002^|Iom|+60 нА) |
|
от -10 до +10 мА |
10 нА |
±(0,0002^|Iom|+600 нА) |
|
от-100 до +100 мА |
100 нА |
±(0,0002^|Iom|+6 мкА) |
|
от -1 до +1 А |
1 мкА |
±(0,0005^|Iom|+500 мкА) |
|
от -3 до +3 А |
10 мкА |
±(0,0005- |Iom|+1,5 мА) |
|
от -10 до +10 А |
10 мкА |
±(0,004^|Iom|+25 мА) |
|
Примечание: lom - значение воспроизводимой силы тока, А | ||
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности AUos воспроизведения напряжения постоянного тока, В |
|
1 |
2 |
3 |
|
АКИ |
[П-1601/1, АКИП-1601/IR | |
|
от -200 до +200 мВ |
0,1 мкВ |
±(0,00015^Uos|+300 мкВ) |
|
от -2 до +2 В |
1 мкВ |
±(0,00015^Uos|+300 мкв) |
|
от -20 до +20 В |
10 мкВ |
±(0,00015^Uos|+1 мВ) |
|
от -200 до +200 В |
100 мкВ |
±(0,00015^Uos|+10 мВ) |
|
от -1000 до +1000 В |
1 мВ |
±(0,0002^Uos|+50 мВ) |
|
АКИ |
[П-1601/2, AKHn-1601/2R | |
|
от -200 до +200 мВ |
1 мкВ |
±(0,00015^Uos|+300 мкВ) |
|
от -2 до +2 В |
10 мкВ |
±(0,00015^Uos|+300 мкв) |
|
от -20 до +20 В |
100 мкВ |
±(0,00015•Uosl+l мВ) |
|
от -200 до +200 В |
1 мВ |
±(0,00015^Uos|+10 мВ) |
|
АКИ |
[П-1601/3, AKHn-1601/3R | |
|
от -200 до +200 мВ |
0,1 мкВ |
±(0,00015^Uos|+300 мкВ) |
|
от -2 до +2 В |
1 мкВ |
±(0,00015^Uos|+300 мкв) |
|
от -20 до +20 В |
10 мкВ |
±(0,00015^Uos|+1 мВ) |
|
от -200 до +200 В |
100 мкВ |
±(0,00015^Uos|+10 мВ) |
|
Примечание: Uos - значение воспроизводимого напряжения, В | ||
Таблица 5 - Метрологические характеристики источников в режиме измерения напряжения постоянного тока
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности AUom измерения напряжения постоянного тока, В |
|
АКИ |
[П-1601/1, АКИП-1601/1R | |
|
от -200 до +200 мВ |
0,1 мкВ |
±(0,00015^Uom|+300 мкВ) |
|
от -2 до +2 В |
1 мкВ |
±(0,00015 •Uom|+300 мкв) |
|
от -20 до +20 В |
10 мкВ |
±(0,00015^Uom|+1 мВ) |
|
от -200 до +200 В |
100 мкВ |
±(0,00015^Uom|+10 мВ) |
|
от -1000 до +1000 В |
1 мВ |
±(0,0002^Uom|+50 мВ) |
|
АКИ |
[П-1601/2, ЛКИП-1601/2И | |
|
от -200 до +200 мВ |
1 мкВ |
±(0,00015^Uom|+300 мкВ) |
|
от -2 до +2 В |
10 мкВ |
±(0,00015 •Uom|+300 мкв) |
|
от -20 до +20 В |
100 мкВ |
±(0,00015^Uom|+1 мВ) |
|
от -200 до +200 В |
1 мВ |
±(0,00015^Uom|+10 мВ) |
|
АКИ |
[П-1601/3, АКИП-1601/3R | |
|
от -200 до +200 мВ |
0,1 мкВ |
±(0,00015^Uom|+300 мкВ) |
|
от -2 до +2 В |
1 мкВ |
±(0,00015 •Uom|+300 мкв) |
|
от -20 до +20 В |
10 мкВ |
±(0,00015^Uom|+1 мВ) |
|
от -200 до +200 В |
100 мкВ |
±(0,00015^Uom|+10 мВ) |
|
Примечание: Uom - значение измеряемого напряжения, В | ||
|
Диапазон измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности AR измерения сопротивления постоянному току, Ом |
|
1 |
2 |
3 |
|
АКИ |
П-1601/1, ЛКИП-1601/IR | |
|
2 Ом |
1 мкОм |
±(0,001 •R+0,0003 Ом) |
|
20 Ом |
10 мкОм |
±(0,00055 •R+0,003 Ом) |
|
200 Ом |
100 мкОм |
±(0,00055 •R+0,03 Ом) |
|
2 кОм |
1 мОм |
±(0,00055 •R+0,3 Ом) |
|
20 кОм |
10 мОм |
±(0,00055 •R+3 Ом) |
|
200 кОм |
100 мОм |
±(0,00055 •R+30 Ом) |
|
2 МОм |
1 Ом |
±(0,0007^R+300 Ом) |
|
20 МОм |
10 Ом |
±(0,0035 •R+3 кОм) |
|
АКИП-1601/2, ЛКИП-1601/2И | ||
|
2 Ом |
1 мкОм |
±(0,001 •R+0,0003 Ом) |
|
20 Ом |
10 мкОм |
±(0,00055 •R+0,003 Ом) |
|
200 Ом |
100 мкОм |
±(0,00055 •R+0,03 Ом) |
|
2 кОм |
1 мОм |
±(0,00055 •R+0,3 Ом) |
|
20 кОм |
10 мОм |
±(0,00055 •R+3 Ом) |
|
200 кОм |
100 мОм |
±(0,00055 •R+30 Ом) |
|
2 МОм |
1 Ом |
±(0,0007^R+300 Ом) |
|
20 МОм |
10 Ом |
±(0,002 •R+3 кОм) |
|
200 МОм |
100 Ом |
±(0,007 •R+30 кОм) |
|
ЛКИП-1601/3, ЛКИП-1601/3И | ||
|
2 Ом |
1 мкОм |
±(0,001 •R+0,0003 Ом) |
|
20 Ом |
10 мкОм |
±(0,00055 •R+0,003 Ом) |
|
200 Ом |
100 мкОм |
±(0,00055 •R+0,03 Ом) |
|
2 кОм |
1 мОм |
±(0,00055 •R+0,3 Ом) |
|
20 кОм |
10 мОм |
±(0,00055 •R+3 Ом) |
|
200 кОм |
100 мОм |
±(0,00055 •R+30 Ом) |
|
2 МОм |
1 Ом |
±(0,0007^R+300 Ом) |
|
20 МОм |
10 Ом |
±(0,002 •R+3 кОм) |
|
200 МОм |
100 Ом |
±(0,007 •R+30 кОм) |
|
Примечание: R - значение измеряемого сопротивления, Ом | ||
|
Установленное значение PLC |
Пределы измерения/ воспроизведения напряжения |
Пределы измерения/воспроизведения тока | |||||
|
0,2 В |
от 2 до 200 В |
10 нА |
100 нА |
от 0,1 до 10 мкА |
от 100 мкА до 100 мА |
от 1 до 3 А | |
|
0,1-PLC |
±0,0001-U |
±0,00005 •U |
±0,003 •I |
±0,0003^1 |
±0,0001 •I |
±0,0001 •I |
±0,0001 •I |
|
0,01- PLC |
±0,0005^U |
±0,0001 •U |
±0,01 •I |
±0,001 •I |
±0,0005 •I |
±0,0002 •I |
±0,0003 •I |
|
0,001-PLC |
±0,003^U |
±0,00^U |
±0,03-I |
±0,01 •I |
±0,003-I |
±0,002 •I |
±0,002-I |
Примечания:
I - значение воспроизводимой/измеряемой силы тока, А;
U - значение воспроизводимого/измеряемого напряжения, В
Таблица 8 -
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, в долях от пределов допускаемой основной погрешности |
±0,15 |
|
Максимальная выходная мощность, Вт |
20 |
|
Нормальные условия измерений:
|
от +18 до +28 80 |
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
6,7 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
450x214x88 |
|
Параметры электрического питания:
|
от 100 до 240 50/60 |
|
Потребляемая мощность, Вт, не более |
250 |
|
Условия эксплуатации:
|
от 0 до +40 85 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
