Наименование

Обозначение

Количество

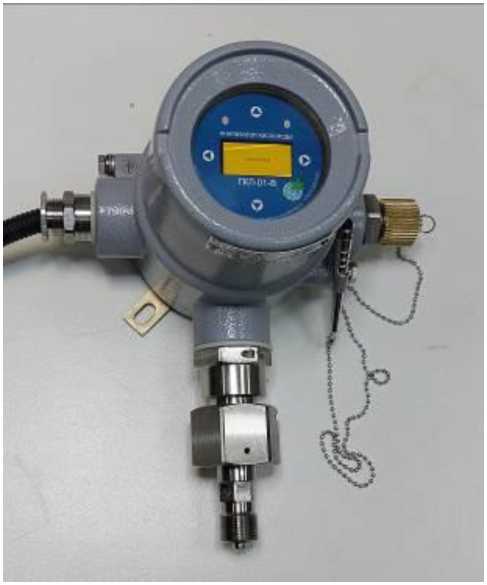

Газоанализатор кислорода люминесцентный взрывозащищенный

ГКЛ-01-В

1 шт.

Датчик давления¹⁾

ОВЕН ПД100 или

ОВЕН ПД100И

1 шт.

Стилус²⁾

-

1 шт.

Зарядное устройство³⁾

-

1 шт.

Чемодан для переноски³⁾

-

1 шт.

Руководство по эксплуатации

ШДЕК.413324.007 РЭ

1 экз.

Паспорт

ШДЕК.413324.007 ПС

1 экз.

Взрывозащищенные кабельные вводы ATELEX серий АК, АКР, АС, НК, НН, НС, РК, СК, ТК, ТКР. Руководство по эксплуатации

АЕКВ.152325.001 РЭ

1 экз.

• ¹⁾ Поставляется по отдельному заказу.

• ²⁾ Для газоанализаторов с дисплеем.

• ³⁾ Для газоанализаторов с аккумулятором.

Наименование характеристики

Значение

Диапазоны измерений¹⁾ молярной доли кислорода (О2), млн^-1

от 0 до 200

от 0 до 500 от 50 до 10000

Пределы допускаемой основной абсолютной погрешности, млн^-1, в диапазоне измерений:

• - от 0 до 200 млн^-1

• - от 0 до 500 млн^-1

• - от 50 до 10000 млн^-1

±(0,15+0,05^Свх)²⁾

±(0,4+0,04^Свх)

±(7,5+0,03^Свх)

Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности

0,3

Наименование характеристики

Значение

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от значения, при котором определялась основная погрешность, в пределах условий эксплуатации на каждые 10 °C, в долях от пределов допускаемой основной погрешности

±0,5

Пределы допускаемого изменения показаний за 24 ч непрерывной работы, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемой дополнительной погрешности от влияния изменения относительной влажности окружающей среды от значения, при котором определялась основная погрешность, в пределах условий эксплуатации, в долях от пределов допускаемой основной погрешности

±0,2

Пределы допускаемой абсолютной дополнительной погрешности от влияния изменения атмосферного давления от значения, при котором определялась основная погрешность, в пределах условий эксплуатации, на каждые 4,0 кПа, млн^-1

±(0,04^Свх)³⁾

Пределы допускаемой дополнительной погрешности от влияния неизмеряемых компонентов, перечень и содержание которых в анализируемом газе указаны в Таблице 3, в долях от пределов допускаемой основной погрешности

±0,4

Время прогрева, мин, не более

15

Предел допускаемого времени установления выходного сигнала То,9, с

60

Нормальные условия измерений:

• - диапазон температуры окружающей среды, ^оС

• - относительная влажность окружающей среды, %

• - диапазон атмосферного давления, кПа

от +15 до +25 до 80

от 98 до 106,7

• ¹⁾ Диапазон измерений определяется при заказе газоанализатора, устанавливается производителем и не может быть изменен пользователем в процессе эксплуатации.

• ²⁾ Свх - молярная доля кислорода на входе газоанализатора, млн^-1.

• ³⁾ Для газоанализаторов без компенсации по давлению.

Наименование характеристики

Значение

Диапазон напряжения питания постоянным током, В

от 10 до 30

Емкость аккумулятора, мА^ч, не менее¹⁾

3100

Потребляемая электрическая мощность, Вт, не более

30

Маркировка взрывозащиты²⁾

1Ex db IIC T6 Gb X

Степень защиты от внешних воздействий³⁾

IP65

Условия эксплуатации:

• - диапазон температуры окружающей среды, ^оС

• - диапазон относительной влажности окружающей среды, %

• - диапазон атмосферного давления, кПа

от -40 до +50

от 10 до 98

от 84 до 120

Параметры анализируемой газовой среды:

• - диапазон температуры, ^оС

• - диапазон абсолютного давления, кПа

• - диапазон объемного расхода, дм³/мин

от -40 до +50

от 84 до 120

от 0,1 до 5

Максимальное избыточное давление анализируемого газа, МПа

20

Наименование характеристики

Значение

Габаритные размеры, мм, не более:

- длина

210

- ширина

260

- высота

140

Масса, кг, не более

2,5

Содержание неизмеряемых компонентов, млн^-1, не более:

- сероводород (Н2S)

50

- меркаптановая сера (TRS)

50

- диоксид углерода (СО2)

30000

- пары воды (Н2О)

200

• ¹⁾ При наличии.

• ²⁾ По ГОСТ 31610.0-2014 (IEC 60079-0:2011).

• ³⁾ По ГОСТ 14254-2015 (IEC 60529:2013).

Наименование характеристики

Значение

Средний срок службы, лет, не менее

12

Средняя наработка до отказа, ч, не менее

40000
