Номер по Госреестру СИ: 51713-18
51713-18 Расходомеры-счетчики газа
(РГТ)
Назначение средства измерений:
Расходомеры-счётчики газа РГТ (далее - расходомеры) предназначены для измерений объемного расхода и объема азота, воздуха и инертных газов.
Внешний вид.
Расходомеры-счетчики газа
Рисунок № 1
Общие сведения
Дата публикации - 08.03.2023
Срок свидетельства - 21.12.2028
Номер записи -
ID в реестре СИ - 530438
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
РГТ-4, РГТ-3, РГТ-2, РГТ-1, РГТ, мод. РГТ-5, РГТ, мод. РГТ-2, РГТ, модификация РГТ-7, модификация РГТ-6, модификация РГТ-5, модификация РГТ-2, модификация РГТ-1, модификация РГТ-2, модификация РГТ-3, модификация РГТ-4, модификация РГТ-5, модиф, модификация РГТ-1, модификации РГТ-2, мод. РГТ-7, мод. РГТ-5, мод. РГТ-4, мод. РГТ-2, мод. РГТ-1, , модификация РГТ-2,
Производитель
Изготовитель - Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Бесплатный
Статистика
Кол-во поверок - 903
Выдано извещений - 40
Кол-во периодических поверок - 505
Кол-во средств измерений - 374
Кол-во владельцев - 92
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1593 от 2016.10.17 О внесении изменений в описание типа на аспираторы А-01
№2723 от 2018.12.21 Об утверждении типов средств измерений
№3368 от 2019.12.27 О внесении изменений в описание типа средств измерений "Приборы для отбора проб воздуха ПА-300М"
№472 от 2023.03.07 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (24)
Наличие аналогов СИ: Расходомеры-счетчики газа (РГТ)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32943-06 04.07.2027 |
Анализаторы пыли, ИКП-5, мод. ИКП-5, ИКП-5РМ Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
50363-12 15.05.2027 |
Рабочие эталоны 1-го разряда - источники микропотоков газов и паров, ИМ-ВРЗ Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
Первичная поверка при вводе в эксплуатации; с 26.12.2016 г. - 1 год |
|
68336-17 15.08.2027 |
Источники микропотоков газов и паров, ИМ-ГП Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год; 2 года - для исп. NO2, SO2, H2S, NH3, C6H6, C7H8, о-C8H10, м-C8H10, п-C8H10, C8H10, C6H14, CH3SH, C2H5SH, C3H6O, C6H5OH, C4H8O2, CH3COOH, C10H22, C10H8, CH3OH |
|
70866-18 23.04.2028 |
Генераторы газовых смесей, ГГС-У Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
51713-18 21.12.2028 |
Расходомеры-счетчики газа, РГТ Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
73756-19 14.01.2029 |
Газоанализаторы оптико-абсорбционные, ОАС 3757 Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
82390-21 |
Комплекс переносной газоаналитический, КПГ Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
89132-23 26.05.2028 |
Пикнометры напорные, ПН Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
90559-23 24.11.2028 |
Установки пикнометрические, ПУ-01 Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
|
93652-24 30.10.2029 |
Газоанализаторы кислорода люминесцентные взрывозащищенные, ГКЛ-01-В Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
1 год |
Серия графиков, показывающих обобщенную статистику частоты применения эталонов по видам измерений.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Кто поверяет Расходомеры-счетчики газа (РГТ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 10 | 2 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ООО "МОНИТОРИНГ" (RA.RU.310623) | 51 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 223 | 31 | 23 | 188 | 8 | 208 | 23 | 185 | |
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 72 | 18 | 0 | 70 | 14 | 70 | 0 | 70 | |
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ООО "МОНИТОРИНГ" (RA.RU.310623) | 419 | 55 | 286 | 110 | 5 | 364 | 269 | 95 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 48 | 0 | 48 | 8 | 37 | 0 | 37 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО "ЭРИС" (RA.RU.310699) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 5 | 2 | 0 | 5 | 2 | 5 | 0 | 5 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 11 | 6 | 0 | 11 | 0 | 9 | 0 | 9 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 14 | 7 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 27 | 22 | 0 | 27 | 2 | 24 | 0 | 24 |
Стоимость поверки Расходомеры-счетчики газа (РГТ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
1945 | 5483 |
|
ФБУ НИЦ ПМ-Ростест Москва |
9500 | 5483 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4050 | 5483 |
|
ФБУ УРАЛТЕСТ Свердловская область |
6438 | 5483 |
Программное обеспечение
Расходомеры-счётчики газа РГТ имеют встроенное программное обеспечение «РГТ», разработанное предприятием-изготовителем специально для решения задач измерения объёмного расхода и объёма газа. Программное обеспечение идентифицируется при запуске пользовательской программы путём вывода на экран номера версии (идентификационного номера) программного обеспечения.
Программное обеспечение расходомеров является полностью метрологически значимым.
Влияние программного обеспечения расходомеров учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения - «средний» в соответствии с
Р 50.2.077-2014.
Таблица 1 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
«РГТ» |
|
Номер версии (идентификационный номер) ПО |
не ниже 3.1 |
|
Цифровой идентификатор ПО |
CDG45215 |
|
Алгоритм вычисления контрольной суммы исполняемого кода |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель расходомеров-счётчиков газа РГТ и титульный лист руководства по эксплуатации методом компьютерной графики.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходо-мерам-счётчикам газа РГТ
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ Р 52931-2008 Приборы контроля регулирования технологических процессов. Общие технические условия
ШДЕК.421322.002ТУ Расходомеры -счетчики газа РГТ. Технические условия
Поверка
Поверкаосуществляется по документу МП-242-2269-2018 «ГСИ. Расходомеры - счётчики газа РГТ.
Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 29 сентября 2018 г. Основные средства поверки:
калибратор расхода газа DryCal модель FlexCal, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 70660-18;
Лист № 4
Всего листов 4 стенд для поверки и калибровки измерителей и регуляторов расхода газа СПИ-02, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 46602-11.
Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на корпус расходомеров и (или) на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «МОНИТОРИНГ»
(ООО «МОНИТОРИНГ»)
ИНН 7810728739
Адрес: 190020, г. Санкт-Петербург, ул. Бумажная, д. 17, корп. 1, эт. 2, каб. 208 Юридический адрес: 196247, г. Санкт-Петербург, пр. Новоизмайловский, д. 67, корп. 2, пом. 5Н, лит. А
Телефон: (812) 251-56-72
Факс: (812) 327-97-76
Web-сайт: www.ooo-monitoring.ru
E-mail: info@ooo-monitoring.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт им. Д. И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: (812) 251-76-01
Факс: (812) 713-01-14
Web-сайт: www.vniim.ru
E-mail: info@vniim.ru
Принцип действия расходомеров-счётчиков газа РГТ основан на
термоанемометрическом методе измерения расхода газа. Значение объема отобранной пробы рассчитывается расходомером на основании результатов прямых измерений объемного расхода газа и времени.
Расходомеры - счётчики газа РГТ состоят из одного блока. На лицевой панели расположены входной штуцер, клавиши управления и цифровое табло. Выходной штуцер, интерфейсный разъем и разъем для подключения сетевого адаптера расположены на задней панели. В режиме измерения на цифровом табло отображаются значения объемного расхода газа (дм3/мин) и текущее значение объема газа (см3, дм3). Для обеспечения обмена данными с внешними устройствами расходомеры оснащаются цифровым интерфейсом RS-232, аналоговым выходом (опционально) и входом для синхронного пуска (опционально).
Расходомеры - счётчики газа РГТ выпускаются в следующих модификациях: РГТ-1, РГТ-2, РГТ-3, РГТ-4, РГТ-5, РГТ-6, РГТ-7, которые отличаются диапазоном измеряемых расходов. С изменением диапазона измеряемых расходов меняются диаметры входного и выходного штуцеров.

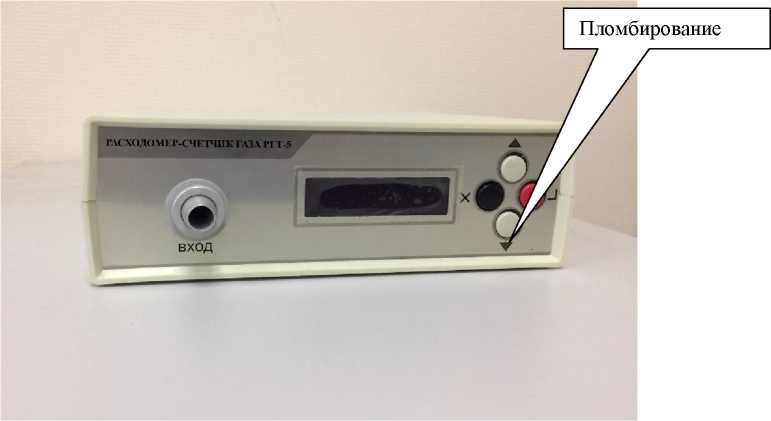

Общий вид расходомеров со схемой пломбировки от несанкционированного доступа и обозначением места нанесения знака поверки представлен на рисунке 1.
Рисунок 1 - Общий вид расходомеров-счётчиков газа РГТ
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
РГТ-1 |
РГТ-2 |
РГТ-3 |
РГТ-4 |
РГТ-5 |
РГТ-6 |
РГТ-7 | |
|
Диапазон измерений объемного расхода газа |
от 0,1 |
от 0,2 |
от 0,5 |
от 1 |
от 2 |
от 5 |
от 10 |
|
(приведенный к температуре |
до 1 |
до 2 |
до 5 |
до 10 |
до 20 |
до 50 |
до 100 |
|
+20 °С и давлению 101,325 кПа), дм3/мин 1) |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
включ. |
|
Пределы допускаемой | |||||||
|
относительной погрешности при измерении объемного расхода газа (приведенного к температуре +20 °С и давлению 101,325 кПа), % |
±1 | ||||||
|
Диапазон измерений объема | |||||||
|
газа (приведенного к температуре +20 °С и |
от 0,1 до 99 включ. |
от 1 до 9900 включ. | |||||
|
давлению 101,325 кПа), дм3 | |||||||
|
Пределы допускаемой | |||||||
|
относительной погрешности при измерении объема газа (приведенного к температуре +20 °С и давлению 101,325 кПа), % |
±1 | ||||||
1) Диапазоны измерений расхода газа приведены для азота и воздуха. В случае калибровки по другим инертным газам диапазоны измерений расхода газа могут отличаться от указанных ввиду отличия свойств газов от свойств азота и воздуха.
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: -напряжение переменного тока, В -частота переменного тока, Гц |
230±23 В 50±1 |
|
Потребляемая мощность, В •А, не более |
15 |
|
Габаритные размеры, мм, не более
|
70 210 215 |
|
Масса расходомера, кг, не более |
0,75 |
|
Рабочие газы |
азот, воздух и инертные газы 1) |
|
Время прогрева, мин, не более |
10 |
|
Избыточное давление газа на входе, кПа, не более |
15 |
|
Средний срок службы, лет Средняя наработка на отказ, ч |
5 5000 |
|
Условия эксплуатации:
|
от +15 до +25 °С от 84 до 106 кПа не более 80 % |
|
1) В качестве рабочих газов должны использоваться технически чистые газы и ПНГ с техническими характеристиками не хуже: азот высокой чистоты (особой чистоты по ГОСТ 9293-74), воздух кл. 3 по ГОСТ 17433-80. В качестве источника воздуха для расходомеров могут использоваться генераторы нулевого воздуха утвержденного типа. Расходомеры могут быть откалиброваны заводом-изготовителем для измерения расхода и объема других инертных, не конденсируемых, не горючих, не агрессивных газов с относительной влажностью не более 80 %. | |
