Сведения о средстве измерений: 32943-06 Анализаторы пыли

Номер по Госреестру СИ: 32943-06
32943-06 Анализаторы пыли
(ИКП-5, мод. ИКП-5, ИКП-5РМ)

Назначение средства измерений:
Анализаторы пыли ИКП-5 модификаций ИКП-5 и ИКП-5РМ (далее - анализаторы ИКП-5) предназначены для измерения массовой концентрации пыли в воздушной среде при контроле превышения ПДК пыли в атмосферном воздухе и воздухе рабочей зоны, а также технологического контроля систем кондиционирования, вентиляционных систем и чистоты воздуха объектов различного назначения.

сертификация программного обеспечения

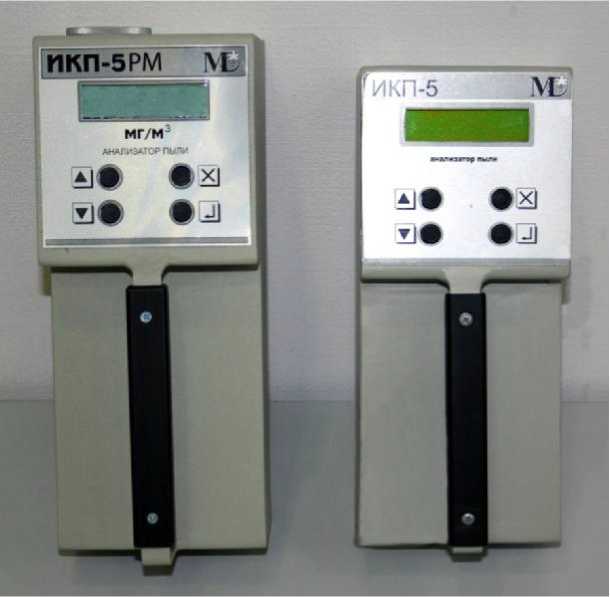

Внешний вид. Анализаторы пыли, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы пыли
Рисунок № 1

Общие сведения

Дата публикации - 16.05.2022
Срок свидетельства - 04.07.2027
Номер записи - 119073
ID в реестре СИ - 341473
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, нет данных , модификация ИКП-5, модификации ИКП-5РМ, модификации ИКП-5, ИКП-5РМ, ИКП-5PM, ИКП-5, мод. ИКП-5, ИКП-5, Анализатор пыли,

Производитель

Изготовитель - Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности - Да

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 794
Выдано извещений - 37
Кол-во периодических поверок - 421
Кол-во средств измерений - 159
Кол-во владельцев - 90
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 825 дн.

Наличие аналогов СИ: Анализаторы пыли (ИКП-5, мод. ИКП-5, ИКП-5РМ)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
32943-06
04.07.2027
Анализаторы пыли, ИКП-5, мод. ИКП-5, ИКП-5РМ
Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
50363-12
15.05.2027
Рабочие эталоны 1-го разряда - источники микропотоков газов и паров, ИМ-ВРЗ
Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
Первичная поверка при вводе в эксплуатации; с 26.12.2016 г. - 1 год
68336-17
15.08.2027
Источники микропотоков газов и паров, ИМ-ГП
Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год; 2 года - для исп. NO2, SO2, H2S, NH3, C6H6, C7H8, о-C8H10, м-C8H10, п-C8H10, C8H10, C6H14, CH3SH, C2H5SH, C3H6O, C6H5OH, C4H8O2, CH3COOH, C10H22, C10H8, CH3OH
70866-18
23.04.2028
Генераторы газовых смесей, ГГС-У
Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
51713-18
21.12.2028
Расходомеры-счетчики газа, РГТ
Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
73756-19
14.01.2029
Газоанализаторы оптико-абсорбционные, ОАС 3757
Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
82390-21

Комплекс переносной газоаналитический, КПГ
Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
89132-23
26.05.2028
Пикнометры напорные, ПН
Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
90559-23
24.11.2028
Установки пикнометрические, ПУ-01
Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год
93652-24
30.10.2029
Газоанализаторы кислорода люминесцентные взрывозащищенные, ГКЛ-01-В
Общество с ограниченной ответственностью "МОНИТОРИНГ" (ООО "МОНИТОРИНГ") (РОССИЯ г. Санкт-Петербург)
ОТ
МП
1 год

Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.

Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).

Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.

Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.

Бесплатный

Кто поверяет Анализаторы пыли (ИКП-5, мод. ИКП-5, ИКП-5РМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "КЕМЕРОВСКИЙ ЦСМ"
(30063-12)
РСТ
  • Нет модификации
  • модификация ИКП-5
  • 3 0 1 0 3 0 1
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311541)
    РСТ
  • ИКП-5
  • модификации ИКП-5
  • нет модификации
  • модификации ИКП-5РМ
  • ИКП-5РМ
  • 369 11 30 300 23 310 26 273
    ФБУ "КЕМЕРОВСКИЙ ЦСМ"
    (RA.RU.311469)
    РСТ
  • 3 0 0 0 0 0 0
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • нет модификации
  • ИКП-5
  • ИКП-5, мод. ИКП-5
  • 14 0 14 0 14 0 14
    ФБУ «Кемеровский ЦСМ»
    (72)
    РСТ
  • нет данных
  • ИКП-5
  • 2 0 0 0 0 0 0
    ФГУП "ВНИИФТРИ"
    (RA.RU.311478)
    РСТ
  • ИКП-5
  • модификации ИКП-5
  • модификации ИКП-5РМ
  • 105 0 100 14 96 0 96
    ФГУП "ВНИИМ им. Д.И. Менделеева"
    (RA.RU.311541)
  • нет данных
  • ИКП-5
  • 153 0 0 0 0 0 0
    ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА"
    (RA.RU.311285)
  • ИКП-5PM
  • ИКП-5
  • Анализатор пыли
  • 18 0 0 0 0 0 0
    ФГУП «ВНИИФТРИ»
    (RA.RU.311478)
  • нет данных
  • ИКП-5
  • 20 0 0 0 0 0 0
    ФБУ «Новосибирский ЦСМ»
    (RA.RU.311258)
    РСТ
  • нет данных
  • 101 0 0 0 0 0 0
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • ИКП-5
  • 5 0 5 0 4 0 4
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • ИКП-5
  • 1 0 1 0 1 0 1

    Стоимость поверки Анализаторы пыли (ИКП-5, мод. ИКП-5, ИКП-5РМ)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    27500 27500

    Программное обеспечение

    Анализаторы ИКП-5 имеют встроенное программное обеспечение «IKP», разработанное предприятием-изготовителем специально для решения задач измерения массовой концентрации пыли. Программное обеспечение используется для настройки параметров отображения результатов измерений, установки режимов измерений, выполнения измерений, сохранения результатов измерений, просмотра и очистки архива измерений, градуировки и т.д.

    Программное обеспечение идентифицируется при запуске пользовательской программы путём вывода на экран номера версии (идентификационного номера) программного обеспечения.

    Анализаторы ИКП-5 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии

    (идентификаци

    онный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    IKP

    ikp.hex

    31

    0xc912

    двухбайтная побайтовая сумма

    При нормировании метрологических характеристик анализаторов ИКП-5 учтено влияние программного обеспечения «IKP».


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений приведена в документе ШДЕК.416339.002 РЭ «Анализаторы пыли ИКП-5 модификаций ИКП-5 и ИКП-5РМ. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к анализаторам пыли ИКП-5 модификаций ИКП-5 и ИКП-5РМ

    1. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

    2. ШДЕК.416339.002 ТУ «Анализаторы пыли ИКП-5. Технические условия».

    Поверка

    Поверка

    осуществляется по документу МП-242-1350-2012 «Анализаторы пыли ИКП-5 модификаций ИКП-5 и ИКП-5РМ. Методика поверки», утвержденному «12» мая 2012 г. ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева».

    Основные средства поверки: рабочий эталон единицы массовой концентрации частиц в аэродисперсных средах в соответствии с ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов», относительная погрешность не более ± 10 %.


    Изготовитель

    ООО «Мониторинг», 196247, Санкт - Петербург, Новоизмайловский пр., 67, корп. 2, пом. 5Н, лит. А; тел.: (812) 315-11-45, факс: (812) 327-97-76, http://www.ooo-monitoring.rue-mail: secretary@b10.vniim.ru.

    Испытательный центр


    ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»
    190005, Санкт-Петербург, Московский пр., 19; тел: (812) 251-76-01, факс: (812) 713-01-14, http://www.vniim.ru

    Принцип действия анализаторов ИКП-5 - электроиндукционный. Основан на периодическом принудительном заряде частиц пыли в поле коронного импульсного разряда и последующем измерении тока переноса заряженных частиц путем определения наведенного ими переменного напряжения. Амплитуда напряжения пропорциональна массовой концентрации пыли.

    Конструктивно анализаторы ИКП-5 выполнены в виде единого блока (рис. 1).

    Модификация ИКП-5РМ оснащена взаимозаменяемыми импакторами для выделения и оценки мелкой фракции пыли менее 10 мкм и менее 2,5 мкм.

    Питание анализаторов ИКП-5 осуществляется от сети переменного тока через сетевой адаптер или от встроенной аккумуляторной батареи.

    Результаты измерений индицируются на экране в режиме реального времени в мг/м3.

    Анализаторы ИКП-5 оснащены цифровым интерфейсом RS-232.

    Внешний вид. Анализаторы пыли (ИКП-5, мод. ИКП-5, ИКП-5РМ), http://oei-analitika.ru

    Рис. 1. Внешний вид анализаторов ИКП-5


    Комплектность поставки анализаторов ИКП-5 приведена в таблице 3. Таблица 3

    № п/п

    Наименование

    Обозначение

    Количество

    1

    Анализатор пыли ИКП-5 (модификация ИКП-5 или ИКП-5РМ)

    ШДЕК.416339.002

    1 шт.

    2

    Методика поверки

    МП-242-1350-2012

    1 экз.

    3

    Руководство по эксплуатации

    ШДЕК.416339.002 РЭ

    1 экз.


    • 1. Диапазон измерений массовой концентрации пыли, мг/м1 2 3       от 0 до 30

      • 1.1. Пределы допускаемой приведенной погрешности

    (в диапазоне от 0 до 0,1 мг/м1), %                                  ± 20

    • 1.2. Пределы допускаемой относительной погрешности

    (в диапазоне свыше 0,1 до 30 мг/м1), %                           ± 20

    Примечание: Метрологические характеристики установлены по тестовому аэрозолю.

    • 2. Габаритные размеры и масса приведены в таблице 2:

    Таблица 2

    Модификация

    Г абаритные размеры (Д x Ш x В), мм

    Масса, кг

    ИКП-5

    250х105х120

    1,7

    ИКП-5РМ

    274х110х125

    2,4

    - диапазон температуры окружающей среды, °С

    от 10 до 40

    от 10 до 80

    от 84 до 106,7

    1500

    - диапазон относительной влажности, %

    - диапазон атмосферного давления , кПа

    • 6. Наработка на отказ, ч.

    • 7. Средний срок службы, лет
