Номер по Госреестру СИ: 93655-24
93655-24 Аттенюаторы оптические
(JW3303)
Назначение средства измерений:
Аттенюаторы оптические JW3303 (далее предназначены для измерений ослабления в волоконно-оптических линиях связи.
по тексту -оптического
аттенюаторы)
излучения

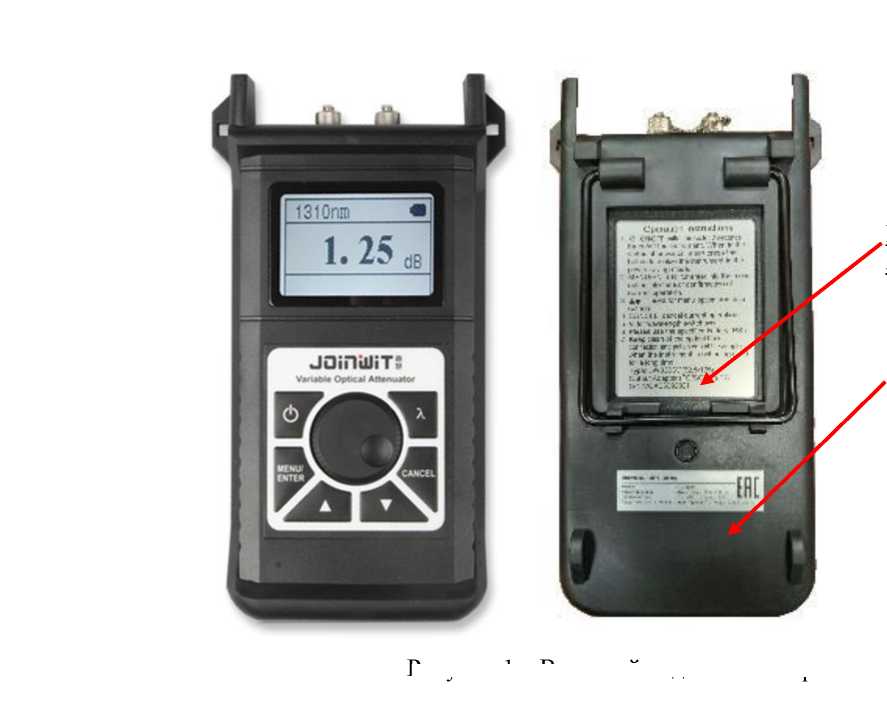

Внешний вид.
Аттенюаторы оптические
Рисунок № 1
Общие сведения
Дата публикации - 01.11.2024
Срок свидетельства - 31.10.2029
Номер записи - 195460
ID в реестре СИ - 1420910
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
JW3303S, JW3303M,
Производитель
Изготовитель - SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет посмотреть историю, к каким первичным эталонам прослеживался тип СИ при поверках. На первом этапе выбираются из списка типы СИ (форма select поддерживает множественный выбор). Далее, строится таблица, содержащая следующие поля:
- номер типа СИ в реестре
- наименование СИ и его обозначение
- изготовитель
- ГЭТ
- наименование ГЭТ
- количество поверок (с 2010 года)
Для каждого типа СИ может быть показано более десятка ГЭТ, что может быть связано с нескоькими методиками поверки, с большим количеством средств поверки или человеческой ошибкой.
Статистика
Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 4
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2601 от 2024.10.31 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Аттенюаторы оптические (JW3303)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93655-24 31.10.2029 |
Аттенюаторы оптические, JW3303 SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94052-24 11.12.2029 |
Источники оптического излучения, TR8120 SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94053-24 11.12.2029 |
Измерители оптической мощности, TR8220 SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94471-25 29.01.2030 |
Тестеры оптические, TR8329 SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кто поверяет Аттенюаторы оптические (JW3303)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КИА" (РОСС RU.0001.310033) | 4 | 4 | 0 | 0 | 4 | 4 | 0 |
Стоимость поверки Аттенюаторы оптические (JW3303)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
отсутствует.
Место нанесения заводского номера
Место нанесения знака
утверждения типа и
знака поверки
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель аттенюатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе 5 «Эксплуатация и методы измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийР 50.2.070-2009 «ГСИ. Аттенюаторы в волоконно-оптических системах передачи информации. Методика поверки»;
Приказ Федерального агентства по техническому регулированию и метрологии от 6 августа 2024 г. № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконнооптических систем передачи информации»;
Стандарт предприятия SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD «Аттенюаторы оптические JW3303».
ПравообладательSHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD, Китай
Адрес: 3/F, 168 North Huancheng Road, Fengxian District, Shanghai, P.R.China, 201400
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)Адрес регистрации: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11
Принцип действия аттенюаторов основан
использовании фильтра помощью вращающегося
на нейтральной плотности. Ослабление сигнала производится с регулятора на клавиатуре.
Аттенюаторы позволяют проводить установку оптического излучения заданной величины, с установленным ослабления. Все настройки отображаются на цифровом индикаторе на передней панели прибора.
Конструктивно аттенюаторы выполнены в виде переносного моноблока, на передней панели которого расположены органы управления и дисплей. Корпус моноблока пластмассовый.
Выпускаются следующие модификации аттенюаторов: JW3303S, JW3303M. Модификации отличаются длинами волн и типом волокна: одномодовое оптическое волокно 9/125 мкм для JW3303S, многомодовое оптическое волокно 62,5/125 мкм для JW3303M.
Внешний вид аттенюаторов, места нанесения заводского номера, знаков утверждения типа и поверки показаны на рисунке 1. Пломбирование отсутствует. Заводские номера, однозначно идентифицирующие каждый экземпляр аттенюаторов, наносятся на заднюю панель в форме шильды, содержащей заводской номер в буквенно-цифровом формате методом наклеивания.
вносимого ослабления шагом регулировки
Программное обеспечение отсутствует.
Место нанесения заводского номера
Место нанесения знака
утверждения типа и
знака поверки
Рисунок 1 - Внешний вид аттенюаторов
Таблица 1 -
|
Наименование характеристики |
Значение | |
|
JW3303S |
JW3303M | |
|
Длины волн, отображаемые на индикаторе, нм |
1310/1550 |
850/1300 |
|
Длины волн калибровки, нм |
1310/1550 |
850 |
|
Диапазон установки ослабления, дБ |
от 3,0 до 60 | |
|
Разрешение при установке ослабления, отображаемое на индикаторе, дБ |
0,05 | |
|
Собственные вносимые потери, дБ1), не более |
3,0 | |
|
Пределы допускаемой абсолютной погрешности установки ослабления на длинах волн калибровки, дБ1) |
±0,8 | |
|
1) при нормальных условиях применения | ||
Таблица 2 - Основные технические
|
Наименование характеристики |
Значение |
|
Электропитание осуществляется от встроенной аккумуляторной батареи 7,4 В, заряжаемой от сети переменного тока через адаптер постоянного тока напряжением, В |
от 7,0 до 9,0 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
260 X 155 X 115 |
|
Масса, кг, не более |
1,0 |
таблицы 2
|
Наименование характеристики |
Значение |
|
Условия применения:
|
от +15 до +35 от 45 до 80 от 0 до +40 85 |
