Номер по Госреестру СИ: 94471-25
94471-25 Тестеры оптические
(TR8329)
Назначение средства измерений:
Тестеры оптические TR8329 (далее по тексту - тестеры)
предназначены для генерации калиброванного оптического излучения и измерений оптической мощности в одномодовых и многомодовых волоконно-оптических линиях передачи.

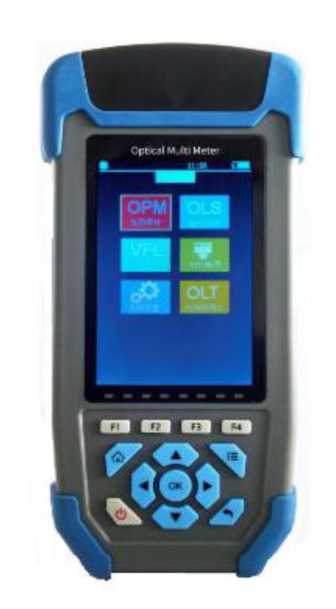

Внешний вид.
Тестеры оптические
Рисунок № 1

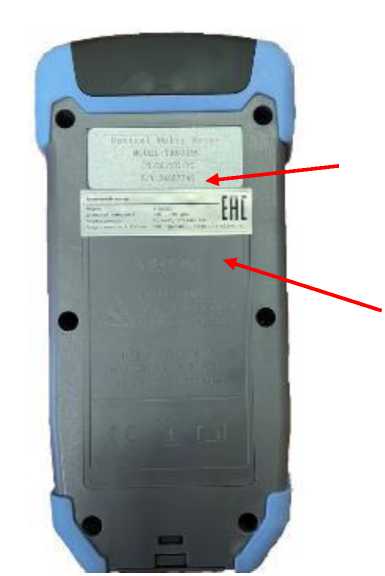

Внешний вид.
Тестеры оптические
Рисунок № 2
Программное обеспечение
Тестеры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части. Специализированное ПО является метрологически значимым. Запись ПО осуществляется в процессе производства. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 -
данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель тестера в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе 4 «Инструкция по использованию» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 6 августа 2024 г. № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконнооптических систем передачи информации»;
Стандарт предприятия SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD «Тестеры оптические TR8329».
ПравообладательSHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD, Китай
Адрес: 3/F, 168 North Huancheng Road, Fengxian District, Shanghai, China, 201400
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)Адрес регистрации: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11
В тестерах реализованы два режима функционирования на соответствующих нормируемых значениях длин волн: измерителя мощности и источника оптического излучения.
Принцип действия тестеров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрический с последующим усилением и преобразованием в цифровую форму.
Принцип действия тестеров в режиме источника оптического излучения основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах с применением схемы стабилизации мощности излучения.
Конструктивно тестеры выполнены в виде малогабаритного моноблока с жидкокристаллическим дисплеем и элементами ручного управления режимами работы. Корпус моноблока пластмассовый. В корпусе тестера размещены твердотельный фотодетектор, стабилизированный по мощности излучения лазерный диод и электронная плата управления.
Тестеры выпускаются в следующих модификациях: TR8329A и TR8329C. Модификации отличаются диапазонами показаний, измерений и пределами относительной погрешности измерений уровня оптической мощности.
Внешний вид тестеров, места нанесения заводского номера, знака утверждения типа и знака поверки (наклейка с изображением знака поверки) представлены на рисунке 1. Заводские номера, однозначно идентифицирующие каждый экземпляр тестеров, наносятся на заднюю панель в форме шильды, содержащей заводской номер в цифровом формате методом наклеивания. Пломбирование отсутствует.

Место нанесения заводского номера
Место нанесения знака
утверждения типа и
знака поверки
Рисунок 1 - Внешний вид тестеров
Таблица 2 -
|
Наименование характеристики |
Значение | |
|
TR8329А |
TR8329С | |
|
Длины волн калибровки измерителя оптической мощности, нм |
850/1310/1550/1625 | |
|
Диапазон показаний уровня средней мощности оптического излучения на длинах волн калибровки, дБм1) |
от -70 до +6 |
от -50 до +26 |
|
Диапазон измерений уровня средней мощности оптического излучения на длинах волн калибровки, дБм |
от -70 до +6 |
от -50 до +10 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |
|
TR8329А |
TR8329С | |
|
Пределы допускаемого значения относительной погрешности измерений уровня средней мощности оптического излучения на длине волны калибровки 850 нм2), дБ |
±1,5 (в диапазоне от -70 до -65 дБм включ.) ±0,5 (в диапазоне св. -65 до +6 дБм включ.) |
±1,5 (в диапазоне от -50 до -45 дБм включ.) ±0,5 (в диапазоне св. -45 до +10 дБм включ.) |
|
Пределы допускаемого значения относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки 1310 нм, 1550 нм, 1625 нм2), дБ |
±1,0 (в диапазоне от -70 до -65 дБм включ.) ±0,4 (в диапазоне св. -65 до -60 дБм включ.) ±0,3 (в диапазоне св. -60 до +6 дБм включ.) |
±1,5 (в диапазоне от -50 до -45 дБм включ.) ±1,0 (в диапазоне св. -45 до -40 дБм включ.) ±0,4 (в диапазоне св. -40 до -30 дБм включ.) ±0,3 (в диапазоне св. -30 до +10 дБм включ.) |
|
Длины волн излучения источника, нм |
1310/1550 | |
|
Уровень средней мощности излучения на выходе источника в непрерывном режиме, дБм, не менее |
-6,0 | |
|
Нестабильность средней мощности излучения за 15 минут непрерывной работы2), дБ, не более |
±0,05 | |
| ||
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
5±0,25 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
188 X 88 X 44 |
|
Масса, кг, не более |
0,45 |
|
Условия применения:
|
от +15 до +35 от 45 до 80 от -10 до +50 95 |
