Номер по Госреестру СИ: 94052-24
94052-24 Источники оптического излучения
(TR8120)
Назначение средства измерений:
Источники оптического излучения TR8120 (далее по тексту - источники) предназначены для генерации калиброванного оптического излучения при измерении оптической мощности и затухания в оптических кабелях в одномодовых и многомодовых волоконно-оптических линиях передачи.
Внешний вид.
Источники оптического излучения
Рисунок № 1
Общие сведения
Дата публикации - 13.12.2024
Срок свидетельства - 11.12.2029
Номер записи - 195872
ID в реестре СИ - 1421795
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация TR8120F1,
Производитель
Изготовитель - SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2940 от 2024.12.11 ПРИКАЗ_Об утверждении типов средств измерений (20)
№158 от 2022.01.24 ПРИКАЗ_Об утверждении типов средств измерений (18)
Наличие аналогов СИ: Источники оптического излучения (TR8120)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
93655-24 31.10.2029 |
Аттенюаторы оптические, JW3303 SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94052-24 11.12.2029 |
Источники оптического излучения, TR8120 SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94053-24 11.12.2029 |
Измерители оптической мощности, TR8220 SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
|
94471-25 29.01.2030 |
Тестеры оптические, TR8329 SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD (КИТАЙ ) |
ОТ МП |
1 год |
Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.
Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.
Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.
Кто поверяет Источники оптического излучения (TR8120)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "КИА" (РОСС RU.0001.310033) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Источники оптического излучения (TR8120)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
специализированное программное обеспечение (ПО),
Источники имеют расположенное в аппаратной части. Специализированное ПО является метрологически значимым. Запись ПО осуществляется в процессе производства. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
недоступно |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на заднюю панель источника в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в разделе 4 «Инструкция по использованию» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 6 августа 2024 г. № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации»;
Стандарт предприятия SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD «Источники оптического излучения TR8120».
ПравообладательSHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD, Китай
Адрес: 3/F, 168 North Huancheng Road, Fengxian District, Shanghai, P.R.China, 201400
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное агентство» (ООО «КИА»)Адрес регистрации: 109029, г. Москва, Сибирский пр-д, д. 2, стр. 11
Принцип действия источников основан на преобразовании электрического тока в оптическое излучение в полупроводниковых лазерах с применением схемы стабилизации мощности излучения.
Конструктивно источники выполнены в виде малогабаритного моноблока с жидкокристаллическим дисплеем и элементами ручного управления режимами работы. Корпус моноблока пластмассовый. В корпусе источника размещен стабилизированный по мощности излучения лазерный диод и электронная плата управления функциями генерации калиброванного оптического излучения.
Источники выпускаются в следующих модификациях: TR8120S1, TR8120F1, TR8120F2, TR8120M1. Модификации отличаются набором длин волн излучения.

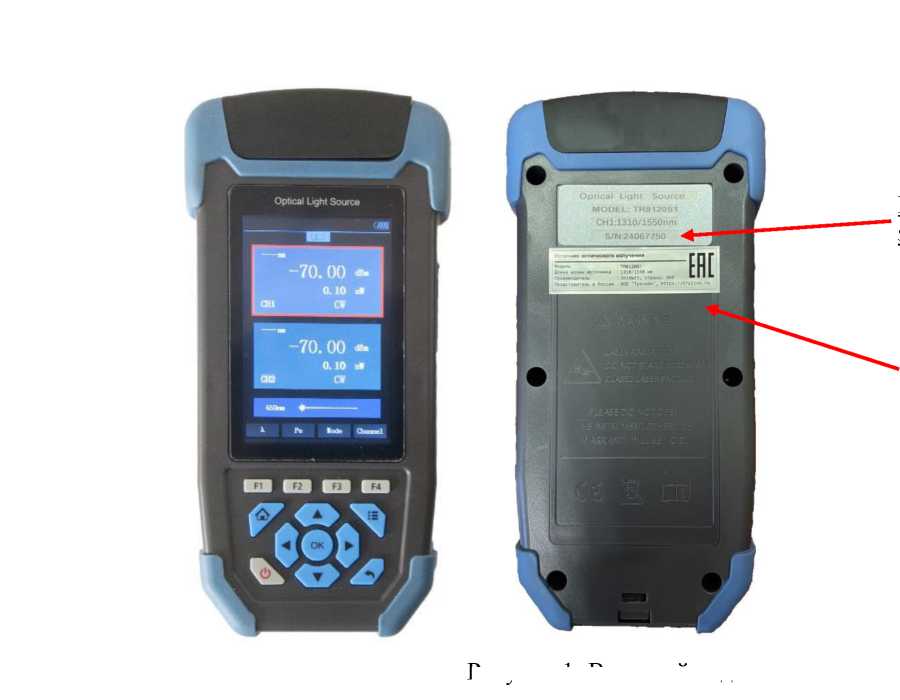

Внешний вид источников, места нанесения заводского номера, знака утверждения типа и знака поверки (наклейка с изображением знака поверки) представлены на рисунке 1. Заводские номера, однозначно идентифицирующие каждый экземпляр источников, наносятся на заднюю панель в форме шильды, содержащей заводской номер в цифровом формате методом наклеивания. Пломбирование отсутствует.
Рисунок 1- Внешний вид источников
Место нанесения заводского номера
Место нанесения знака
утверждения типа и
знака поверки
|
Таблица 2 - Метрологические ха |
рактеристики | |||
|
Наименование характеристики |
Значение | |||
|
TR8120S1 |
TR8120F1 |
TR8120F2 |
TR8120M1 | |
|
Длины волн излучения, нм |
1310/1550 |
850/1300/1310/ 1550 |
1310/1490/1550/ 1625 |
850/1300 |
|
Длины волн калибровки, нм |
1310/1550 |
850/1310/1550 |
1310/1550/1625 |
850 |
|
Максимальный уровень мощности излучения на выходе источника в непрерывном режиме на длинах волн калибровки, дБм1), не менее |
-6,0 | |||
Продолжение таблицы 2
|
Наименование характеристики |
Значение | |||
|
TR8120S1 |
TR8120F1 |
TR8120F2 |
TR8120M1 | |
|
Нестабильность средней мощности излучения за 15 минут непрерывной работы на длинах волн калибровки, дБ2), не более |
±0,05 | |||
| ||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
5±0,25 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
188 X 88 X 44 |
|
Масса, кг, не более |
0,4 |
|
Условия применения:
|
от +15 до +35 от 45 до 80 от -10 до +50 95 |
