Конструктивно комплексы состоят из одного или нескольких моноблоков Трафик-ДТ, между которыми происходит обмен информацией. Моноблок Трафик-ДТ выполнен в ударопрочном влагозащищенном корпусе, на котором расположены герметичные разъемы для подключения внешних устройств и источников питания. В состав каждого моноблока Трафик-ДТ входят вычислительный модуль, видеокамера и приемник сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS. Для обеспечения измерений скорости движения ТС в зоне контроля радиолокационным методом комплексы комплектуются радиолокационными модулями 1 и/или 2, при этом к каждому моноблоку Трафик-ДТ может быть подключен только один радиолокационный модуль. Корпуса моноблока Трафик-ДТ, радиолокационных модулей 1 и 2, а также элементы крепления могут окрашиваться в различные цвета.

Комплексы предназначены для работы в неподвижном состоянии:

• - при стационарном размещении - обеспечивается функционирование комплексов в режиме непрерывной работы при установке на элементы дорожных конструкций;

• - при передвижном размещении - обеспечивается функционирование комплексов в режиме непрерывной работы в течение ограниченного промежутка времени при установке на штативы, треноги, неподвижное ТС.

Измерения скорости движения ТС в зоне контроля радиолокационным методом передвижном

производятся комплексами в неподвижном состоянии при стационарном размещении, имеющими в составе несколько моноблоков Трафик-ДТ, между которыми происходит обмен информацией.

Комплексы защищены от несанкционированного доступа специальными индикаторными пломбами, разрушающимися при попытке их удаления или вскрытия корпусов моноблоков Трафик-ДТ.

Маркировка наносится на этикетку, выполненную типографским способом, расположенную на корпусе моноблока Трафик-ДТ, которая содержит сокращенное наименование изготовителя, адрес изготовителя, в том числе наименование страны изготовителя, наименование комплекса, обозначение технических условий, по которым изготавливаются и идентифицируются      комплексы,      заводской      номер      комплекса      в

буквенно-цифровом или цифровом формате, наименование моноблока Трафик-ДТ, заводской номер и дату изготовления (число, месяц, год) моноблока Трафик-ДТ, знак утверждения типа средства измерений и знак, удостоверяющий соответствие комплексов установленным требованиям технических регламентов Евразийского экономического союза (технических регламентов Таможенного союза).

Наименование комплексов, заводской номер комплексов в буквенно-цифровом или цифровом формате, наименования и заводские номера всех составных частей комплексов отражены в формуляре комплексов.

Нанесение знака поверки на корпус составных частей комплексов не предусмотрено.

Функционально комплексы могут применяться для фиксации нарушений правил дорожного движения (далее - ПДД), указанных в технических условиях на комплексы, приближающимися и удаляющимися ТС, движущимися в плотном потоке во всей зоне контроля и на контролируемом участке дороги с формированием пакета данных по каждому ТС, в том числе, но не ограничиваясь:

• - превышение установленной скорости движения ТС;

• - пересечение в нарушение ПДД линий разметки проезжей части дороги;

• - проезд на запрещающий сигнал светофора;

• - невыполнение требования об остановке перед стоп-линией;

- невыполнение требования об остановке перед знаком стоп;

- выезд на перекресток или пересечение проезжей части дороги в случае образовавшегося затора;

- поворот или движения прямо, или разворот в нарушение требований, предписанных дорожными знаками или разметкой проезжей части дороги;

- несоблюдение требований, предписанных дорожными знаками, запрещающими движение грузовых ТС;

- выезд в нарушение ПДД на обочину, газоны, пешеходные тротуары, велодорожки, полосы для реверсивного движения, полосы для движения маршрутных ТС, трамвайные пути;

- выезд в нарушение ПДД на полосу, предназначенную для встречного движения;

- нарушение правил пользования внешними световыми приборами;

- нарушение правил применения ремней безопасности или мотошлемов;

- несоблюдение требований, запрещающих остановку или стоянку ТС;

- нарушение правил пользования телефоном водителем ТС;

- движение ТС во встречном направлении по дороге с односторонним движением;

- нарушение требований об обязательном прохождении технического осмотра или обязательном страховании гражданской ответственности владельцев ТС;

- установка на ТС без соответствующего разрешения спецсигналов (или опознавательного фонаря такси, опознавательного знака «Инвалид» и т. п.);

- невыполнение требования ПДД уступить дорогу пешеходам (велосипедистам или иным участникам дорожного движения);

- нарушение скоростного режима на протяженном участке дороги;

- выезд на железнодорожный переезд при закрытом или закрывающемся шлагбауме, либо при запрещающем сигнале светофора;

- остановка или выезд на встречную полосу на железнодорожном переезде;

- невыполнение требований ПДД по движению ТС с разрешенной максимальной массой по полосам;

- нарушение правил, установленных для движения ТС в жилых зонах;

- нарушение правил перевозки опасных грузов.

Общий вид составных частей комплексов приведен на рисунке 1. Место установки пломбы от несанкционированного доступа, место нанесения знака утверждения типа и место нанесения заводского номера моноблока Трафик-ДТ приведены на рисунке 2. Общий вид этикетки приведен на рисунке 3.

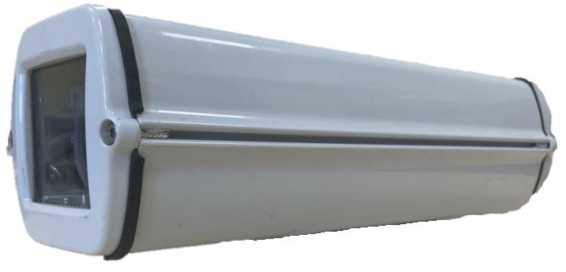

а) Моноблок Трафик-ДТ

Рисунок 1 - Общий вид составных частей комплексов

Место нанесения знака утверждения типа и место нанесения заводского номера моноблока Трафик-ДТ

Место установки специальной индикаторной пломбы: один из винтов задней крышки корпуса

Рисунок 2 - Место установки пломбы от несанкционированного доступа, место нанесения знака утверждения типа и место нанесения заводского номера моноблока Трафик-ДТ

Россия, 123298, г. Москва, ул. Маршала Бирюзова, д. 1, к. 1 Комплекс аппаратно-программный Трафик ДТ ДТНМ.424257.031ТУ зав. № I               I

Моноблок Трафик-ДТ

зав. № I           I      СПГ

дата изг. I               I        L11L

Рисунок 3 - Общий вид этикетки
