Номер по Госреестру СИ: 94170-24
94170-24 Расходомеры массовые
(DMF-1-V)
Назначение средства измерений:
Расходомеры массовые DMF-1-V (далее - расходомеры) предназначены для измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости.
Внешний вид.
Расходомеры массовые
Рисунок № 1
Внешний вид.
Расходомеры массовые
Рисунок № 2
Внешний вид.
Расходомеры массовые
Рисунок № 3
Внешний вид.
Расходомеры массовые
Рисунок № 4
Общие сведения
Дата публикации - 25.12.2024
Срок свидетельства -
Номер записи - 195984
ID в реестре СИ - 1422177
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Beijing Sincerity Automatic Еquipment Сo., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3075 от 2024.12.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Расходомеры массовые (DMF-1-V)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Отчет "Анализ рынка поверки Южного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в 8 субъектах РФ с административным центром в городе Ростов-на-Дону.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Расходомеры массовые (DMF-1-V)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Расходомеры массовые (DMF-1-V)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение расходомеров встроенное.
После включения питания встроенное программное обеспечение проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти настроек и вывода результатов измерений на устройства индикации.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1-
обеспечения
данные
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже V91-71-15-XXX1) |
|
Цифровой идентификатор ПО |
- |
|
1) Х - относится к метрологически незначимой части ПО | |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, закрепленную на корпусе вторичного преобразователя расхода, методом лазерной гравировки, и в верхней части по центру титульного листа руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Методика измерений» документа «Расходомеры массовые DMF-1-V. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ»
(АО НИЦ «ИНКОМСИСТЕМ»)
ИНН 1660002574
Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17
Телефон: +7 (843) 212-50-10
E-mail: mail@incomsystem.ru
Web-сайт: www.incomsystem.ru
Изготовитель
Beijing Sincerity Automatic Hquipmenl Со., Ltd, КитайАдрес: № 8 building, 3rd. District, I-Town, Gaoli Zhang road, Haidian District, Beijing, China Телефон (факс): (86)010-62469399
E-mail: info@bjsincerity.com
Web-сайт: www.bjssae.com
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
E-mail: office@vniir.org
Web-сайт: www.vniir.org
Правообладатель
Акционерное общество «Научно-инженерный центр «ИНКОМСИСТЕМ»(АО НИЦ «ИНКОМСИСТЕМ»)
ИНН 1660002574
Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. Пионерская, д. 17
Телефон: +7 (843) 212-50-10
E-mail: mail@incomsystem.ru
Web-сайт: www.incomsystem.ru
Принцип действия расходомеров основан на измерении силы Кориолиса, возникающей в трубках первичного преобразователя расхода при прохождении через них жидкости. Фазовые смещения между частотами колебаний противоположных частей трубок, вызванные силами Кориолиса, пропорциональны массе жидкости в потоке, массовому расходу жидкости. Объемный расход жидкости и объем жидкости в потоке определяются на базе измеренных значений массового расхода жидкости, массы жидкости в потоке и плотности жидкости.
Расходомеры состоят из первичного преобразователя расхода и вторичного преобразователя расхода.
Вторичный преобразователь расхода смонтирован на корпусе первичного преобразователя расхода.
Первичный преобразователь расхода служит для преобразований значений массы и объема жидкости в потоке, массового и объемного расходов жидкости в электрический сигнал. Вторичный преобразователь расхода обеспечивает обработку электрических сигналов с первичного преобразователя расхода.
Расходомеры изготовлены в следующих модификациях: DMF-1-V10, DMF-1-V15, DMF-1-V25, DMF-1-V50, DMF-1-V80, DMF-1-V100, DMF-1-V200, отличающихся внешним видом первичного преобразователя, номинальными диаметрами и диапазонами расхода жидкости.
К расходомерам данного типа относятся расходомеры модификации DMF-1-V10 с заводскими номерами V10-083-1/2-8, V10-084-1/2-8, V10-085-1/2-8, модификации DMF-1-V15 с заводскими номерами V15-115-1/2, V15-116-1/2, модификации DMF-1-V25 с заводским номером V25-268-1”, модификации DMF-1-V50 с заводскими номерами V50-247-2”, V50-248-2”, модификации DMF-1-V80 с заводским номером V80-373-3”, модификации DMF-1-V100 с заводскими номерами V100-110-4”, V100-111-4”, модификации DMF-1-V200 с заводскими номерами V200-024-8”-76, V200-025-8”-76.

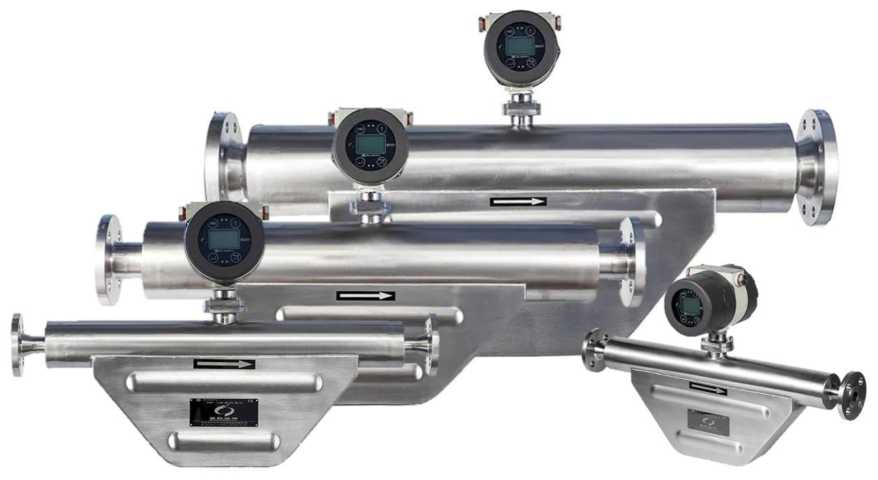

Общий вид расходомеров представлен на рисунке 1.
Рисунок 1 - Общий вид расходомеров
Пломбировка расходомеров осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную с помощью проволоки, проведенную через специальные отверстия, расположенные на корпусе вторичного преобразователя.

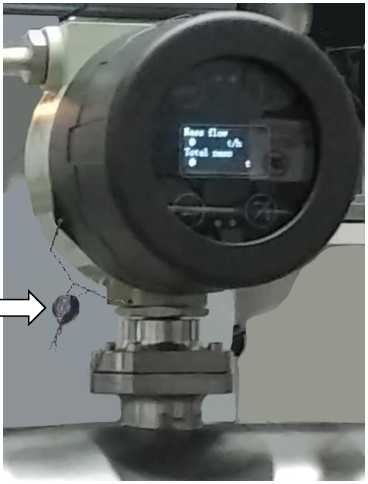

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер расходомера наносится в буквенно-цифровом формате на маркировочную табличку, закрепленную на корпусе вторичного преобразователя расхода, методом лазерной гравировки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
S/N: Model: Flow range:
Pressure: 1,6MPa Accuracy: 0,1% Temp.: (10 - 35)°C
Output : (4-20)mA, (0-
10)kHz, RS 485
Manf. Date: 2023.10
[R[
Power supply : 24VDC
Ex db jb IIC T6^T2 Gb
Web: www.bjssae.com
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Таблица 5 -
|
Наименование |
Обозначение |
Количество |
|
Расходомер массовый |
DMF-1-V, зав. №№ V10-083-1/2-8, V10-084-1/2-8, V10-085-1/2-8, V15-115-1/2, V15-116-1/2, V25-268-1”, V50-247-2”, V50-248-2”, V80-373-3”, V100-110-4”, V100-111-4”, V200-024-8”-76, V200-025-8”-761) |
1 шт. |
|
Формуляр |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
1) - конкретное обозначение указано в формуляре | ||
Таблица 2 -
|
Наименование характеристики |
Значение | ||||||
|
DMF- 1-V10 |
DMF- 1-V15 |
DMF- 1-V25 |
DMF- 1-V50 |
DMF- 1-V80 |
DMF- 1-V100 |
DMF- 1-V200 | |
|
Диапазон измерений массового и объемного расходов жидкости, т/ч (м3/ч) |
от 0,05 до 1 |
от 0,35 до 3,5 |
от 0,5 до 20 |
от 3,5 до 40 |
от 10 до 100 |
от 20 до 200 |
от 70 до 700 |
|
Пределы допускаемой относительной погрешности расходомера при измерении массы и объема жидкости в потоке, массового и объемного расходов жидкости, % |
±0,1 | ||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр1) |
DN10, DN15, DN25, DN50, DN80, DN100, DN200 |
|
Измеряемая среда |
жидкость (вода, газовый конденсат, широкие фракции легких углеводородов, сжиженные углеводородные газы) |
|
Температура измеряемой среды, °С |
от +10 до +35 |
|
Избыточное давление измеряемой среды, МПа, не более |
1,6 |
|
Параметры электрического питания:
|
от 160 до 240 50 от 16 до 32 |
|
Потребляемая мощность, Вт, не более |
25 |
|
Габаритные размеры1), мм, не более:
|
850 350 1770 |
|
Масса1), кг, не более |
150 |
|
Условия эксплуатации:
|
от +10 до +50 95 от 84 до 107 |
|
1) - конкретное значение указано в формуляре | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
87000 |
