Номер по Госреестру СИ: 94315-25
94315-25 Резервуары стальные горизонтальные цилиндрические
(РТ 37)
Назначение средства измерений:
Резервуары стальные горизонтальные цилиндрические РТ 37 (далее - резервуары) предназначены для измерений объема нефтепродуктов, а также для их приема, хранения и отпуска.

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 1

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 2

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 3

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 4

Внешний вид.
Резервуары стальные горизонтальные цилиндрические
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта резервуара типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в пункте 8 паспорта на резервуар.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательЗакрытое акционерное общество «Азс Технология» (ЗАО «Азс Технология»)
ИНН 4705016374
Юридический адрес: 188304, Ленинградская обл., Гатчинский р-н, г. Гатчина, ул. Соборная, д. 11
Испытательный центр
Общество с ограниченной ответственностью «МетроКонТ» (ООО «МетроКонТ») Адрес места осуществления деятельности: 420036, Республика Татарстан, г. Казань, ул. Тэцевская, д. 4б, помещ. 1011Юридический адрес: 420132, Республика Татарстан, г. Казань, ул. Адоратского, д. 39Б, оф. 51
Телефон: +7 9196969693
E-mail: trifonovua@mail.ru
Тип резервуаров - стальные горизонтальные цилиндрические, номинальной вместимостью 37 м3.
Принцип действия резервуаров основан на заполнении их нефтепродуктом до определенного уровня, соответствующего заданному значению объема.
Резервуары представляют собой горизонтально расположенные цилиндрические стальные двустенные сосуды с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки.
Установка резервуаров РТ 37 - подземная.
Заводские номера резервуаров в виде цифрового обозначения, состоящие из арабских цифр, нанесены ударным способом на маркировочные таблички резервуаров. Маркировочные таблички крепятся к резервуарам.
Резервуары РТ 37 с заводскими номерами 371/37, 372/37, 373/37, 374/37 расположены на территории АЗС № 3, ООО «Татнефть-АЗС-Северо-Запад» по адресу: г. Санкт-Петербург, пр-кт. Московский, 102 А.
Эскиз общего вида резервуаров РТ 37 приведен на рисунке 1. Маркировочные таблички и горловины резервуаров приведены на рисунках 2, 3, 4, 5.
Нанесение знака поверки на средство измерений не предусмотрено.

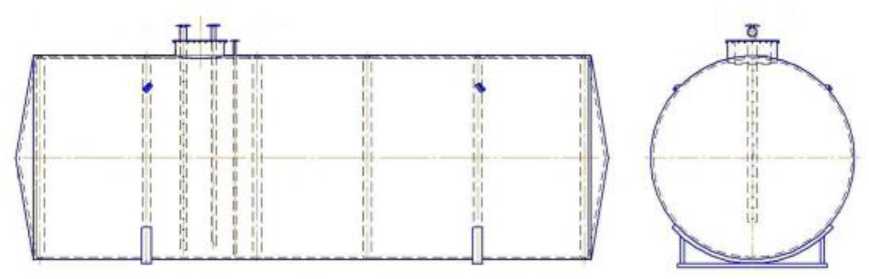

Рисунок 1 - Эскиз общего вида резервуаров

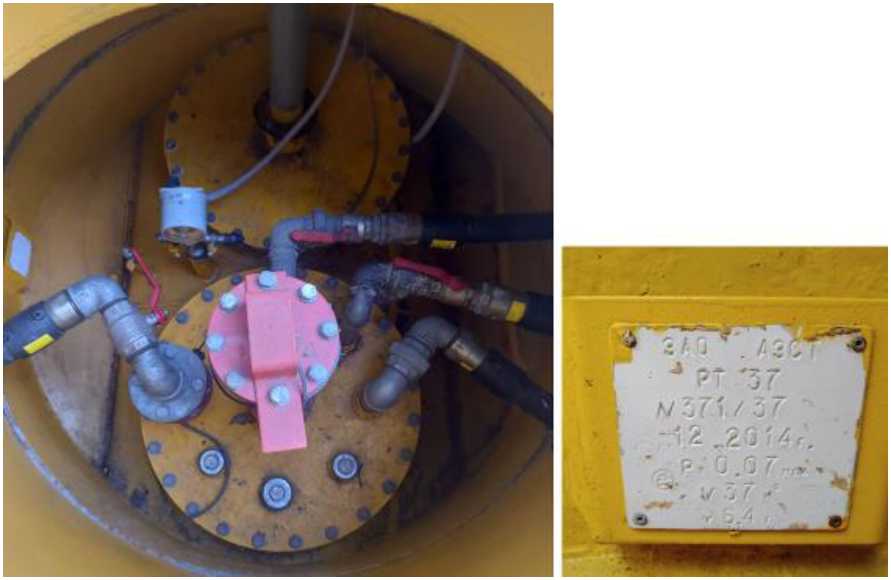

Рисунок 2 - Маркировочная табличка и горловины резервуара РТ 37 зав.№ 371/37

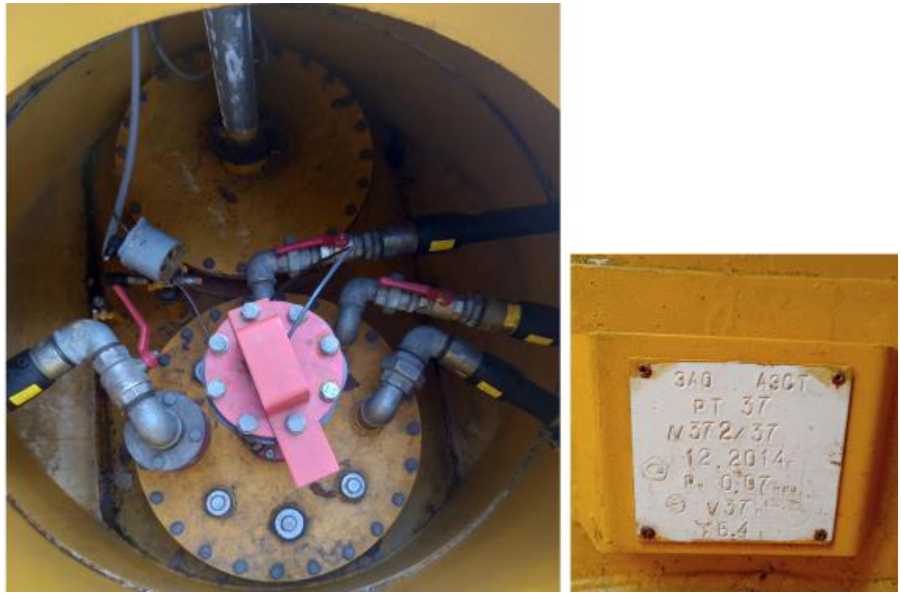

Рисунок 3 - Маркировочная табличка и горловины резервуара РТ 37 зав.№ 372/37

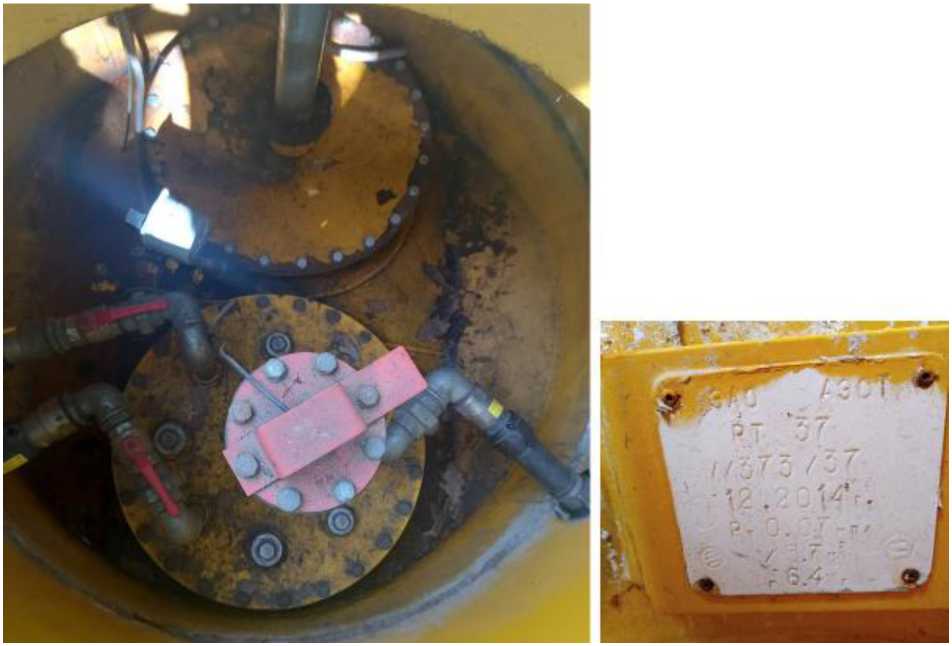

Рисунок 4 - Маркировочная табличка и горловины резервуара РТ 37 зав.№ 373/37

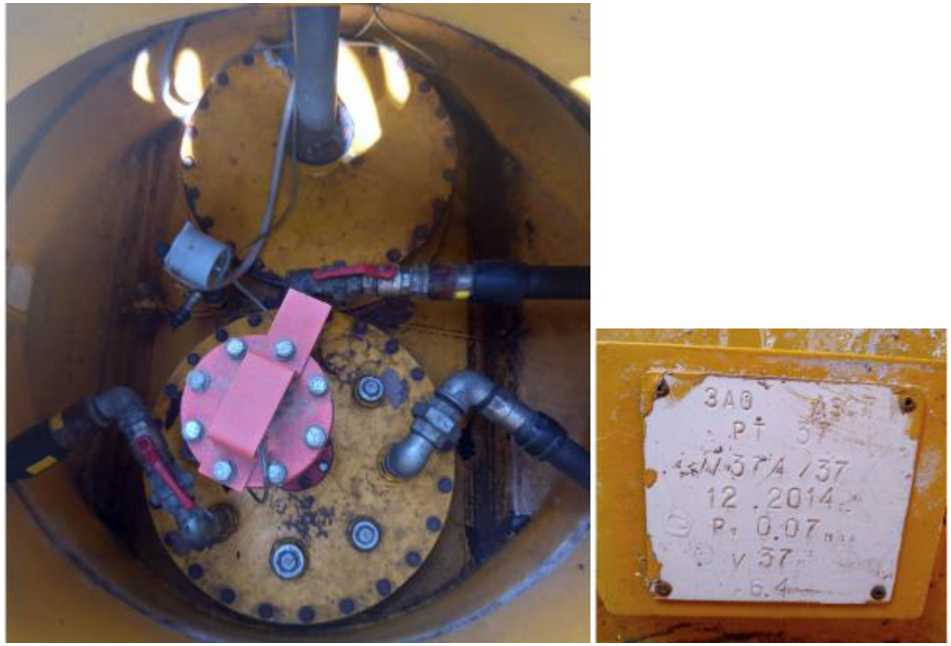

Рисунок 5 - Маркировочная табличка и горловины резервуара РТ 37 зав.№ 374/37
Пломбирование резервуаров РТ 37 не предусмотрено.
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной горизонтальный цилиндрический |
РТ 37 |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
37 |
|
Пределы допускаемой относительной погрешности определения вместимости (объемный метод), % |
±0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: Температура окружающего воздуха, оС Атмосферное давление, кПа |
от -50 до +50 от 84,0 до 106,7 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
20 |
