Номер по Госреестру СИ: 94428-25
94428-25 Трансформаторы тока
(BH)
Назначение средства измерений:
Трансформаторы тока ВН (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, автоматики, сигнализации и управления в электрических установках частотой 50 Гц.
устройствам защиты, переменного тока
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока
Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Общие сведения
Дата публикации - 18.02.2025
Срок свидетельства - 24.01.2030
Номер записи - 196215
ID в реестре СИ - 1422885
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
BH-0.69-M9 25/5, BH-0.69-M9 20/5, BH-0.69-M9 100/5, BH-0.69-M9 10/5, BH-0.69-80III 2500/5 0.5 20VA, BH-0.69-100III-P2 2500/5 5P20 20VA, BH-0.69 СТ-М9, BH-0.69 СТ-Ø8, BH-0.69 СТ-Ø12, BH-0.69 СТ-M9, BH-0.69 СТ-80 III, BH-0.69 СТ-40 II, BH-0.69 СТ-100 III-Р2, BH-0.69 СТ-100 III, BH-0.66 СТ-Ø8, BH-0.66 СТ-Ø12, BH-0.66 СТ-M9, BH-0.66 СТ-80 III, BH-0.66 СТ-120 III-Р2, BH-0.66 СТ-120 III,
Производитель
Изготовитель - Hangzhou BH Electric Apparatus Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Статистика
Кол-во поверок - 6425
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 5411
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№149 от 2025.01.24 ПРИКАЗ_Об утверждении типов средств измерений (17)
№305 от 2025.02.14 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 января 2025 г. № 149 «Об утверждении типов средств измерений»
№305 от 2025.02.14 О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 24 января 2025 г. № 149 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Трансформаторы тока (BH)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hangzhou BH Electric Apparatus Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
94428-25 24.01.2030 |
Трансформаторы тока, BH Hangzhou BH Electric Apparatus Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
|
94487-25 29.01.2030 |
Трансформаторы напряжения, BH Hangzhou BH Electric Apparatus Co., Ltd (КИТАЙ ) |
ОТ МП |
8 лет |
В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.
Бесплатный
Кто поверяет Трансформаторы тока (BH)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 564 | 564 | 564 | 0 | 0 | 564 | 564 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "НЕЗАВИСИМАЯ СЕРТИФИКАЦИЯ СИСТЕМ МЕНЕДЖМЕНТА КАЧЕСТВА"(ООО "НЕЗАВИСИМАЯ СЕРТИФИКАЦИЯ СМК") | 5861 | 5861 | 5861 | 0 | 0 | 5861 | 5861 | 0 |
Стоимость поверки Трансформаторы тока (BH)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку любым технологическим способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Методы измерений» документа «Трансформаторы тока BH. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
«Трансформаторы тока ВН. Стандарт предприятия».
ПравообладательHangzhou BH Electric Apparatus Co., Ltd, Китай
Адрес юридического лица: 41 Sanhe Road, Jiande, Zhejiang Province, 311600, China
Испытательный центр
Общество с ограниченной ответственностью «Научно-исследовательский центр «ЭНЕРГО»(ООО «НИЦ «ЭНЕРГО»)Адрес юридического лица: 117405, г. Москва, вн.тер.г. муниципальный округ Чертаново Южное, ул. Дорожная, д. 60, эт./помещ. 1/1, ком. 14-17
Адрес места осуществления деятельности: 117405, г. Москва, ул. Дорожная, д. 60, помещ. № 1 (ком. №№ 10, 11, 12, 13, 14, 15, 16, 17), помещ. № 2 (ком. № 15)
Принцип действия трансформаторов основан на явлении
электромагнитной индукции, то есть на создании электродвижущей силы (далее - ЭДС) переменным магнитным полем. Первичный ток создает в магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке электрического тока, пропорционального первичному току.
Конструктивно трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичных обмоток. Магнитопровод и вторичные обмотки трансформаторов заключены в пластмассовый корпус. Трансформаторы по принципу конструкции - шинные и проходные, по виду изоляции - с литой изоляцией.

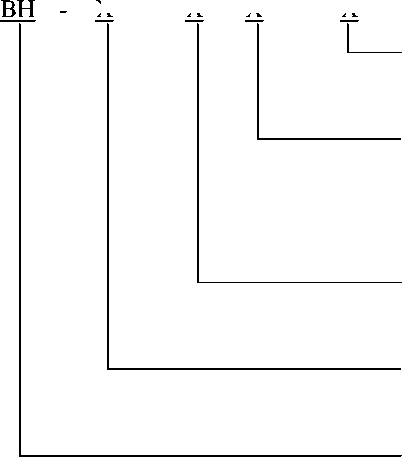

Структура условного обозначения модификаций трансформаторов:
X
X
X X
Обозначение назначения трансформатора:
Р, Р2, Р3 - защита;
отсутствует - измерение.
Параметр, определяющий тип корпуса трансформатора:
I; II; III;
М9;
08 или 012.
Параметр, определяющий размер окна сердечника трансформатора (только для типа корпуса I; II; III): 30; 40; 50; 80; 100; 120; 130.
Номинальное напряжение трансформатора:
0,66 CT- соответствует напряжению 0,66 кВ;
0,69 CT- соответствует напряжению 0,69 кВ.
Тип трансформатора.
Трансформаторы с корпусом типа М9 изготавливаются в двух исполнениях: с квадратным корпусом черного цвета и круглым корпусом белого цвета.
Заводской номер наносится на маркировочную наклейку трансформаторов типографским методом в виде цифрового кода.
Общий вид трансформаторов с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-2. Нанесение знака поверки на трансформаторы не предусмотрено. Пломбирование мест настройки (регулировки) трансформаторов не предусмотрено.
Тип корпуса I
Тип корпуса II
Тип корпуса III

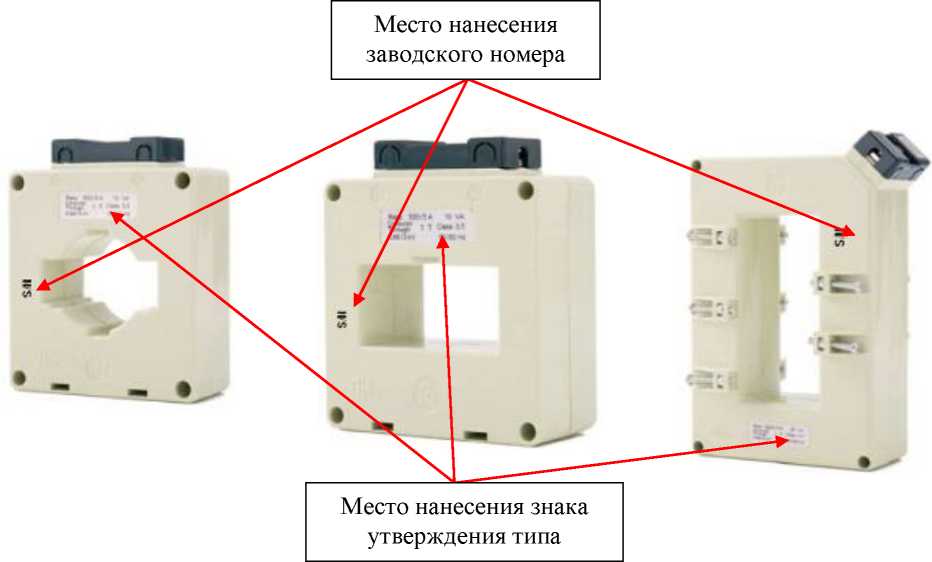

Рисунок 1 - Общий вид трансформаторов с типами корпусов I, II, Ш с указанием места нанесения знака утверждения типа, места нанесения заводского номера

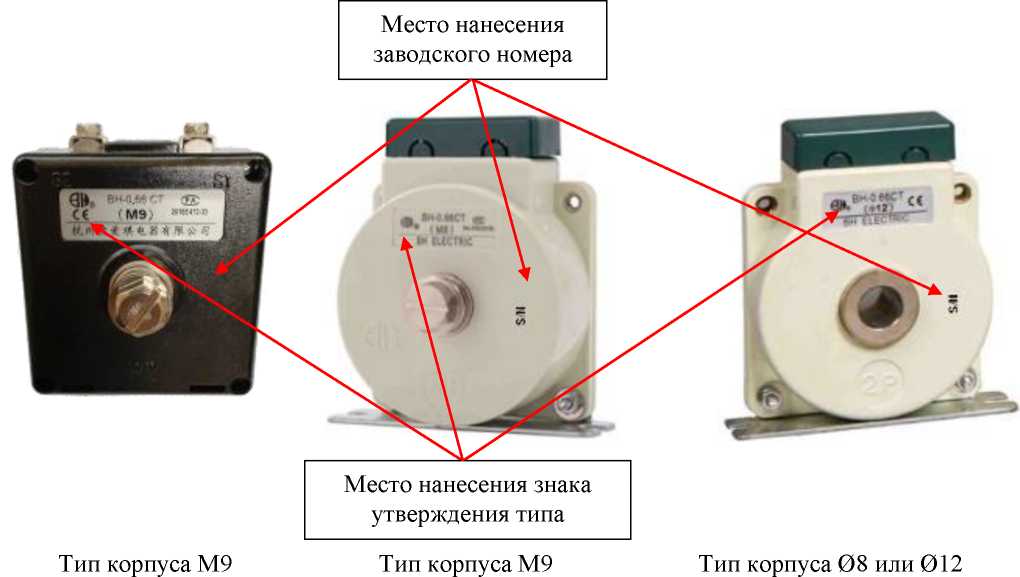

Рисунок 2 - Общий вид трансформаторов с типами корпусов M9, 08 и 012 с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Наибольшее рабочее напряжение, кВ |
0,72 |
|
Номинальное напряжение, кВ |
0,66; 0,69 |
|
Номинальное значение частоты переменного тока, Гц |
50 |
|
Номинальный первичный ток, А |
от 5 до 5000 |
|
Номинальный вторичный ток, А |
1 или 5 |
|
Количество вторичных обмоток |
от 1 до 3 |
|
Класс точности вторичных обмоток по ГОСТ 7746-2015:
|
0,5; 1 5P;10P |
|
Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 0,8, В^А |
от 5 до 20 |
|
Номинальная вторичная нагрузка с коэффициентом мощности (cos ф) активно-индуктивной нагрузки 1, В^А |
от 2,5 до 5 |
|
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета |
от 5 до 20 |
|
Номинальная предельная кратность обмоток для защиты |
от 5 до 20 |
Таблица 2 - Технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
145x220x55 |
|
Масса, кг, не более |
6 |
|
Условия эксплуатации:
|
от -30 до +70 до 95 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
30 |
|
Средняя наработка до отказа, ч |
80000 |
