Номер по Госреестру СИ: 94597-25
94597-25 Система измерений количества и параметров нефтегазоводяной смеси на ДНС Западно-Салымского месторождения
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и параметров нефтегазоводяной смеси на ДНС Западно-Салымского месторождения (далее - СИКНС) предназначена для измерения массы нефтегазоводяной смеси и массы нетто нефти.

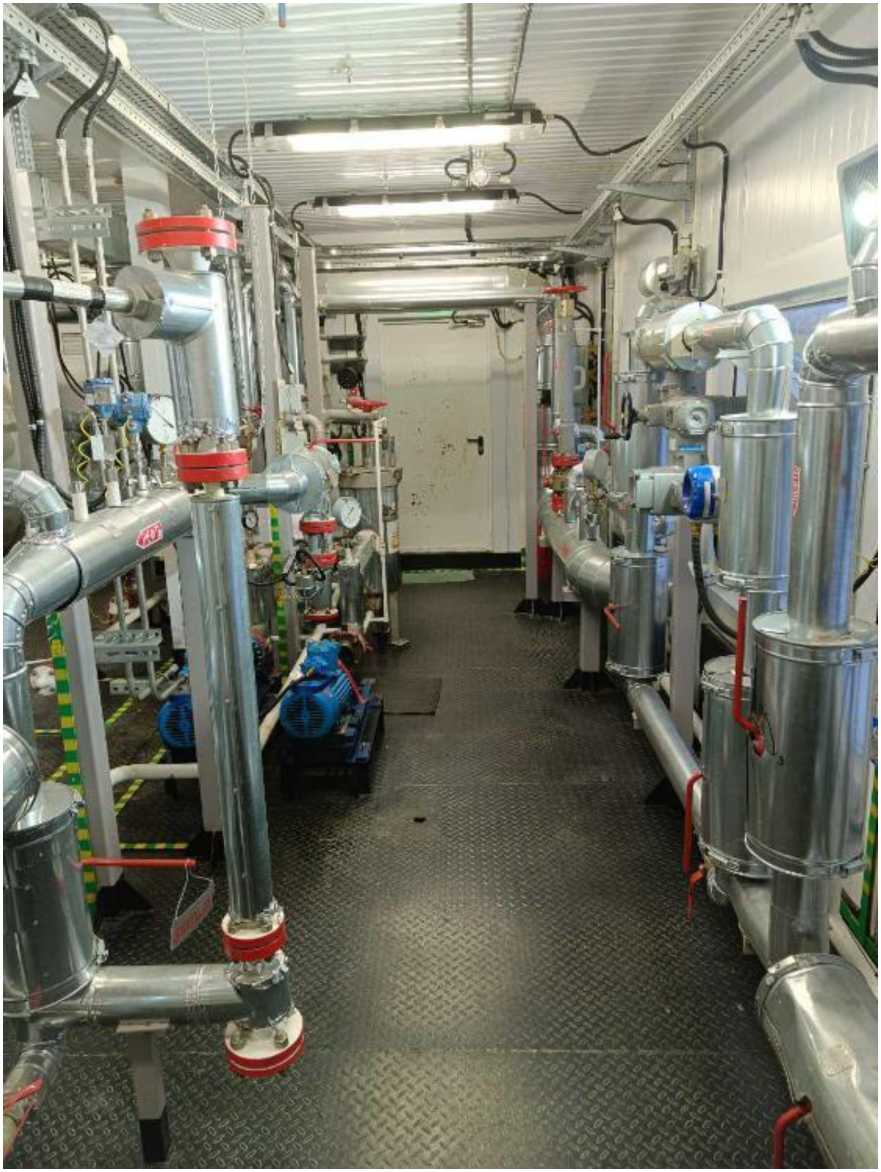

Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси на ДНС Западно-Салымского месторождения
Рисунок № 1
Общие сведения
Дата публикации - 10.02.2025
Срок свидетельства -
Номер записи - 196402
ID в реестре СИ - 1423369
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№267 от 2025.02.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Система измерений количества и параметров нефтегазоводяной смеси на ДНС Западно-Салымского месторождения (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80043-20 |
Система измерений количества и параметров нефти сырой (СИКНС) на ДНС Северо-Салымского месторождения, Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
79992-20 07.12.2025 |
Преобразователи расхода турбинные , СТРИЖ Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
81811-21 |
Система измерений количества и параметров нефти сырой (СИКНС) на ДНС-3 Приразломного месторождения, Нет данных Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
84259-21 |
Система измерений количества и параметров нефти сырой (СИКНС №2) в районе УППН "ОСА" ООО "РИД Ойл-Пермь", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
84941-22 |
Система измерений количества и параметров свободного нефтяного газа на газопровод УПСВ "Сосновская" ООО "Самаранефть", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
85573-22 |
Система измерений количества и параметров нефтегазоводяной смеси УПСВ "Бобровская" АО "Оренбургнефть", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
85574-22 |
Система измерений количества и параметров нефтегазоводяной смеси УПСВ "Кодяковская" (СИКНС Девон) АО "Оренбургнефть", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
86307-22 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на факел высокого давления Северо-Даниловского месторождения АО "ВЧНГ", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
86308-22 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ-4) к внешним потребителям Северо-Даниловского месторождения АО "ВЧНГ", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
87144-22 20.10.2027 |
Установки измерительные, ПРИЗМА-МФР Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
88766-23 |
Система измерений массы нефти при отгрузке на ЦПС Восточно-Мессояхского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
91066-24 |
Система измерений количества и параметров нефти сырой (СИКНС) НГСП "Знаменка", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
92135-24 |
Система измерений количества и параметров нефтегазоводяной смеси (СИКНС) УПС-56, Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
94041-24 |
Система измерений количества и параметров свободного нефтяного газа СИКГ-3 ПНС с УПСВ Чупальского ЛУ месторождения им. Московцева ООО "РН-Юганскнефтегаз", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
94058-24 |
Система измерений количества и параметров свободного нефтяного газа СИКГ-2 ПНС с УПСВ Чупальского ЛУ месторождения им. Московцева ООО "РН-Юганскнефтегаз", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
94546-25 |
Система измерений количества и параметров нефтегазоводяной смеси на УПС-6, Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
94547-25 |
Система измерений количества и параметров нефтегазоводяной смеси на (СИКНС) УПН "Ташкиново", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
94597-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ДНС Западно-Салымского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
94612-25 10.02.2030 |
Измерители уровня трехфункциональные, ПРАМЕР-РТ Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
94617-25 10.02.2030 |
Расходомеры многофазные, ПРАМЕР Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
94671-25 |
Система измерений количества конденсата газового нестабильного (СИКП), получаемого на УППГ ООО "ГПН-Заполярье" и ГКП-1А УГПУ филиала ООО "Газпром добыча Уренгой", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
95019-25 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на УПСВ Майского месторождения ООО "РН-Юганскнефтегаз", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Кто поверяет Система измерений количества и параметров нефтегазоводяной смеси на ДНС Западно-Салымского месторождения (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система измерений количества и параметров нефтегазоводяной смеси на ДНС Западно-Салымского месторождения (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) СИКНС
представлено
встроенным прикладным ПО комплекса измерительно-вычислительного ОКТОПУС-Л (OCTOPUS-L) и АРМ оператора «ПЕТРОЛСОФТ(С)».
Идентификационные данные программного обеспечения приведены в таблице 2. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
|
Таблица 2 - Идентификационные данные программного обеспечения | |||
|
Идентификационные данные (признаки) |
ИВК ОКТОПУС- Л |
АРМ оператора «ПЕТРОЛСОФТ(С)» | |
|
Идентификационное наименование ПО |
Formula.o |
SIKNS.dll |
TPULibrary.dll |
|
Номер версии ПО |
6.15 |
1.0.0.0 |
1.0.0.0 |
|
Цифровой идентификатор ПО |
5ED0C426 |
081AC2158C73492A D0925DB1035A0E71 |
1B1B93573F8C9188 CF3AAFAA779395B 8 |
|
Алгоритм вычисления цифрового идентификатора |
CRC32 |
MD5 |
MD5 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ВЯ-1790/2023 Инструкция. Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) на ДНС Западно-Салымского месторождения ООО «РН-Юганскнефтегаз»,
аттестованном ФБУ «Тюменский ЦСМ», свидетельство
об аттестации 1790/01.00248-2014/2023 от 07.12.2023.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.2.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «РН-Юганскнефтегаз» (ООО «РН-Юганскнефтегаз»)
ИНН 8604035473
Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г.о. Нефтеюганск, г. Нефтеюганск ул. Ленина, стр. 26
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
E-mail: info@csm72.ru
Web-сайт: https://тцсм.рф
Принцип действия СИКНС основан на прямом методе динамических измерений массы нефтегазоводяной смеси, с помощью счётчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счётчиков-расходомеров поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтегазоводяной смеси и массу нетто нефти по реализованному в нем алгоритму.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКНС входят:
-
1) Блок измерительных линий (БИЛ).
-
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
-
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
Состав СИКНС представлен в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion мод. CMF400 |
БИЛ |
45115-16 |
|
Датчики давления Метран-150 мод. Метран-150TG |
БИЛ, БИК |
32854-13 |
|
Преобразователи измерительные Rosemount 644 |
БИЛ, БИК |
56381-14 |
|
Термопреобразователи сопротивления Rosemount 0065 |
БИЛ, БИК |
53211-13 |
|
Влагомеры сырой нефти ВСН-2 мод. ВСН-2-50-100 |
БИК |
24604-12 |
|
Расходомеры-счетчики ультразвуковые OPTISONIC 3400 |
БИК |
57762-14 |
|
Комплексы измерительно-вычислительные ОКТОПУС-Л (OCTOPUS-L) |
СОИ |
43239-15 |
В состав СИКНС входят показывающие средства измерений давления и температуры нефти утверждённых типов.
СИКНС обеспечивает выполнение следующих функций:
-
- прямые динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;
-
- отбор объединённой пробы в соответствии с ГОСТ 2517-2012;
-
- поверку счётчиков-расходомеров массовых на месте эксплуатации без нарушения процесса измерений;
-
- контроль метрологических характеристик счётчиков-расходомеров массовых без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;
-
- определение массы нефтегазоводяной смеси по СИКНС в целом;
-
- косвенные измерения массы нетто нефти по СИКНС в целом.
Место расположения СИКНС: Салымское месторождения, управления подготовки и перекачки нефти, цех подготовки и перекачки нефти №5. Пломбирование средств измерений, находящихся в составе СИКНС осуществляется согласно требований их описаний типа, МИ 3002-2006 и/или разработанной владельцем СИКНС инструкции. Заводской номер в виде цифрового обозначения нанесён методом лазерной гравировки на информационной табличке установленной на стене блок-бокса СИКНС. Нанесение знака поверки на СИКНС не предусмотрено. СИКНС присвоен заводской номер 17008.
Общий вид СИКНС представлен на рисунке 1.
Рисунок 1 - Общий вид СИКНС
Таблица 3 -
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода, т/ч |
от 49,9 до 400,0 |
|
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды, %, при содержании объёмной доли воды в измеряемой среде, %: - при определении массовой доли воды в лаборатории: от 0 до 5 включ. св. 5 до 15 включ. св. 15 до 20 включ. |
±1,0 ±(0,15 ф*+0,25) ±(0,075 ф*+1,375) |
|
- при использовании влагомера сырой нефти: св. 7 до 15 включ. св. 15 до 35 включ. св. 35 до 55 включ. св. 55 до 65 включ. св. 65 до 70 включ. св. 70 до 90 включ |
±(0,15 ф*+0,25) ±(0,075 ф*+1,375) ±(0,15 ф*-1,25) ±(0,3 ф*-9,5) ±10 ±20 |
|
* - где ф - значение объемной доли воды в измеряемой среде, %. | |
Таблица 4 - Основные технические характеристики _____________Наименование характеристики____ Количество измерительных линий
|
Характеристики измеряемой среды: | |
|
- температура, °С |
от +20 до +60 |
|
- давление в измерительной линии, МПа |
от 1,2 до 4,5 |
|
- плотность обезвоженной дегазированной нефти при | |
|
температуре 20 °С, кг/м3 |
от 888,5 до 950,0 |
|
- плотность пластовой воды при температуре 20 °С, кг/м3 |
от 1001 до 1005 |
|
- объёмная доля воды в нефтегазоводяной смеси, %, не | |
|
более |
90 |
|
- плотность газа, приведённая к стандартным условиям, | |
|
кг/м3 |
от 0,8 до 1,0 |
|
- объемная доля растворенного газа в нефтегазоводяной | |
|
смеси, м3/м3, не более |
20 |
|
- массовая доля механических примесей в обезвоженной | |
|
дегазированной нефти, %, не более |
0,5 |
|
- массовая концентрация хлористых солей в обезвоженной | |
|
дегазированной нефти, мг/дм3, не более |
500 |
непрерывный
Режим работы___________________
Условия эксплуатации:
Температура окружающего воздуха, °С
-
- для первичных преобразователей
-
- СОИ (ИВК и АРМ оператора)
_______Значение_______
2 (1 рабочая,
1 контрольная-резервная)
от +5 до +35 от +18 до +25
