Номер по Госреестру СИ: 94617-25
94617-25 Расходомеры многофазные
(ПРАМЕР)
Назначение средства измерений:
Расходомеры многофазные ПРАМЕР (далее - МФР) предназначены для измерений массового расхода и массы жидкости в составе нефтегазоводяной смеси (скважинной жидкости), массового расхода и массы жидкости в составе нефтегазоводяной смеси (скважинной жидкости) без учета воды, объемного расхода и объема газа в составе нефтегазоводяной смеси (скважинной жидкости), приведенных к стандартным условиям.
Внешний вид.
Расходомеры многофазные
Рисунок № 1
Внешний вид.
Расходомеры многофазные
Рисунок № 2
Общие сведения
Дата публикации - 10.02.2025
Срок свидетельства - 10.02.2030
Номер записи - 196418
ID в реестре СИ - 1423385
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация")
Страна - РОССИЯ
Населенный пункт - г. Самара
Уведомление о начале осуществления предпринимательской деятельности - Да
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№267 от 2025.02.10 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Расходомеры многофазные (ПРАМЕР)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
80043-20 |
Система измерений количества и параметров нефти сырой (СИКНС) на ДНС Северо-Салымского месторождения, Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
79992-20 07.12.2025 |
Преобразователи расхода турбинные , СТРИЖ Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
81811-21 |
Система измерений количества и параметров нефти сырой (СИКНС) на ДНС-3 Приразломного месторождения, Нет данных Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
84259-21 |
Система измерений количества и параметров нефти сырой (СИКНС №2) в районе УППН "ОСА" ООО "РИД Ойл-Пермь", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
84941-22 |
Система измерений количества и параметров свободного нефтяного газа на газопровод УПСВ "Сосновская" ООО "Самаранефть", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
3 года |
|
85573-22 |
Система измерений количества и параметров нефтегазоводяной смеси УПСВ "Бобровская" АО "Оренбургнефть", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
85574-22 |
Система измерений количества и параметров нефтегазоводяной смеси УПСВ "Кодяковская" (СИКНС Девон) АО "Оренбургнефть", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
86307-22 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на факел высокого давления Северо-Даниловского месторождения АО "ВЧНГ", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
86308-22 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ-4) к внешним потребителям Северо-Даниловского месторождения АО "ВЧНГ", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
87144-22 20.10.2027 |
Установки измерительные, ПРИЗМА-МФР Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
88766-23 |
Система измерений массы нефти при отгрузке на ЦПС Восточно-Мессояхского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
91066-24 |
Система измерений количества и параметров нефти сырой (СИКНС) НГСП "Знаменка", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
92135-24 |
Система измерений количества и параметров нефтегазоводяной смеси (СИКНС) УПС-56, Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
94041-24 |
Система измерений количества и параметров свободного нефтяного газа СИКГ-3 ПНС с УПСВ Чупальского ЛУ месторождения им. Московцева ООО "РН-Юганскнефтегаз", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
94058-24 |
Система измерений количества и параметров свободного нефтяного газа СИКГ-2 ПНС с УПСВ Чупальского ЛУ месторождения им. Московцева ООО "РН-Юганскнефтегаз", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
94546-25 |
Система измерений количества и параметров нефтегазоводяной смеси на УПС-6, Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
94547-25 |
Система измерений количества и параметров нефтегазоводяной смеси на (СИКНС) УПН "Ташкиново", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
94597-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ДНС Западно-Салымского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
94612-25 10.02.2030 |
Измерители уровня трехфункциональные, ПРАМЕР-РТ Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
1 год |
|
94617-25 10.02.2030 |
Расходомеры многофазные, ПРАМЕР Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
94671-25 |
Система измерений количества конденсата газового нестабильного (СИКП), получаемого на УППГ ООО "ГПН-Заполярье" и ГКП-1А УГПУ филиала ООО "Газпром добыча Уренгой", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
|
95019-25 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ-1) на УПСВ Майского месторождения ООО "РН-Юганскнефтегаз", Обозначение отсутствует Общество с ограниченной ответственностью "Метрология и Автоматизация" (ООО "Метрология и Автоматизация") (РОССИЯ г. Самара) |
ОТ МП |
4 года |
Исследование "Анализ рынка поверки Сибирского федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в сибирской части Российской Федерации.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Расходомеры многофазные (ПРАМЕР)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Расходомеры многофазные (ПРАМЕР)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) МФР состоит из ПО ИВК и сервисного ПО, устанавливаемого на персональном компьютер обслуживающего персонала.
ПО ИВК является метрологически значимым и обеспечивает:
- сбор и обработку данных от гамма-фракциомера в корпусе с трубой Вентури, датчиков давления и температуры, внешнего влагомера (опционально);
-
- хранение измеренных и рассчитанных величин;
-
- формирование и хранение отчетов;
(переключателем
-
- взаимодействие с запорной арматурой замерной установки скважин многоходовым (далее - ПСМ);
-
- расчет метрологических параметров по математической модели;
-
- обмен информацией (в том числе метрологически значимой) с системой управления верхнего уровня по протоколам Modbus RTU, Modbus TCP/IP, OPCUA.
Сервисное ПО не является метрологически значимым и обеспечивает:
-
- интерфейс для конфигурации МФР;
-
- поиск и представление измеренных, рассчитанных величин, отчетов;
-
- формирование PVT-таблиц для МФР;
-
- взаимодействие с МФР по Ethernet.
Ограничение доступа к метрологически значимой части ПО в целях предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажениям результатов измерений, обеспечивается путем ограничения доступа к системе обработки и хранения информации, установки паролей и ограничения доступных функций для персонала, а также ведением журнала с фиксацией времени и описанием производимых манипуляций.
Идентификационные данные ПО ИВК указаны в таблице 1.
Т а б л и ц а 1 - Идентификационные данные ПО ИВК
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MPFM GO |
|
Номер версии (идентификационный номер) ПО |
1.1.Х.Х |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
не используется |
|
Х.Х - является изменяемой частью ПО и не относится к метрологически значимой части ПО | |
Уровень защиты ПО ИВК от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации МФР типографским способом и на маркировочную табличку МФР лазерным методом или методом типографической печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в приложении А руководства по эксплуатации МАГУ.407249.002 РЭ «Расходомеры многофазные ПРАМЕР. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (подпункт 6.2.1 и пункт 6.5);
ГОСТ Р 8.1016-2022 ГСИ. Измерения количества добываемых из недр нефти и попутного нефтяного газа. Общие метрологические и технические требования;
ГОСТ Р 8.1004-2021 ГСИ. Системы измерений количества и параметров нефти и нефтегазоводяной смеси и измерительные установки. Метрологические и технические требования;
МАГУ.407249.002 ТУ Расходомеры многофазные ПРАМЕР. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Метрология и Автоматизация» (ООО «Метрология и Автоматизация»)
ИНН 6330013048
Юридический адрес: 443013, Самарская обл., г. Самара, ул. Киевская, д. 5а
Изготовитель
Общество с ограниченной ответственностью «Метрология и Автоматизация» (ООО «Метрология и Автоматизация»)ИНН 6330013048
Юридический адрес: 443013, Самарская обл., г. Самара, ул. Киевская, д. 5а
Адреса мест осуществления деятельности:
446200, Самарская обл., г. Новокуйбышевск, ул. Промышленная, уч. 48-В, стр. 1;
446200, Самарская обл., г. Новокуйбышевск, ул. Промышленная, уч. 48-В, стр. 2;
446200, Самарская обл., г. Новокуйбышевск, ул. Промышленная, уч. 46, стр. 1;
446200, Самарская обл., г. Новокуйбышевск, ул. Промышленная, уч. 46, стр. 2
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика») Адрес: 420029, Республика Татарстан, г. Казань, ул. Журналистов, д. 2а Телефон: +7 (843) 567-20-10Факс: +7 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Принцип действия МФР основан на использовании комбинации трубы Вентури и гамма-фракциомера. При прохождении потока смеси в трубе Вентури возникает перепад давления, что позволяет измерять полный массовый расход потока, а Гамма-фракциомер предоставляет данные о соотношении фракций смеси. Для измерения абсолютного (избыточного) и дифференциального давления и температуры потока используют датчики давления или многопараметрический датчик с термопреобразователем сопротивления.
Измерительно-вычислительный комплекс (далее - ИВК) производит расчёт расходов фракции на основе комплексной физической модели, учитывающей особенности многофазного потока и регистрирует накопленные за интервал времени замера значения массы нефтегазоводяной смеси, воды и объёма попутного нефтяного газа.
Гамма-фракциомер содержит закрытый радионуклидный источник (далее - ЗРИ) и вместе с спектрометром предназначен для непрерывного измерения концентрации компонентов и плотности нефтегазоводяной смеси в измерительной секции (далее - ИС).
В состав МФР входят:
-
- ИС;
-
- ИВК.
В состав ИС входят:
-
- гамма-фракциомер;
-
- спектрометр;
-
- труба Вентури;
-
- датчики абсолютного (избыточного) давления, перепада давления, температуры или многопараметрический датчик.
В состав ИВК входят:
-
- шкаф автоматики с промышленным компьютером;
-
- программное обеспечение (далее - ПО ИВК).
ИВК является универсальным и может использоваться с любой ИС. ИВК предусматривает параллельный режим работы двух МФР. ИВК одного из МФР является ведущим, второго - ведомым. Ведущий ИВК объединяет данные с обоих МФР и производит обмен информацией с системой управления верхнего уровня.
МФР изготавливается в трех типоразмерах, отличающихся друг от друга диаметрами входных патрубков и внутренними диаметрами трубы Вентури. Типоразмеры приведены в таблице 2.
Пломбировка с целью ограничения доступа к местам настройки не предусмотрена.
Заводской номер и знак утверждения типа наносится на маркировочную табличку фотохимическим способом по технологии металлографии. Формат заводского номера -цифровой. Место расположение маркировочной таблички - на наружной поверхности шкафа ИВК, ИС и/или коробки спектрометра. Общий вид маркировочной таблички приведен на рисунке 3.
Возможность нанесения знака поверки на МФР отсутствует.
Место крепления маркировочной таблички

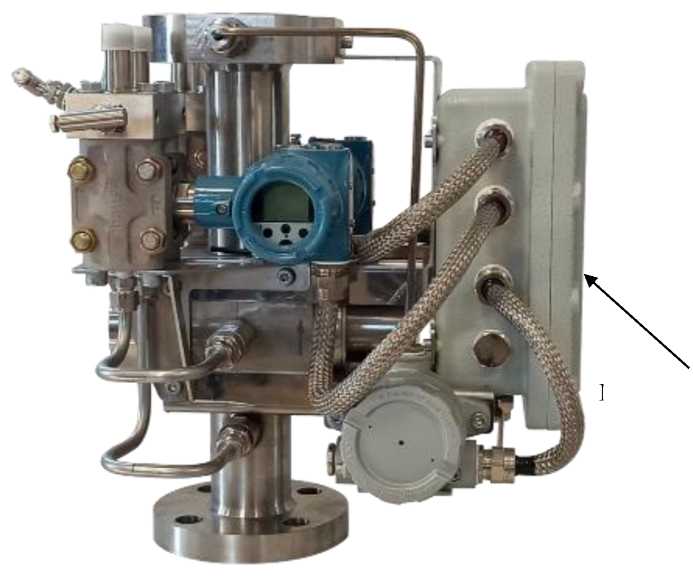

Рисунок 1 - Общий вид ИС МФР ПРАМЕР
с указанием места крепления маркировочной таблички

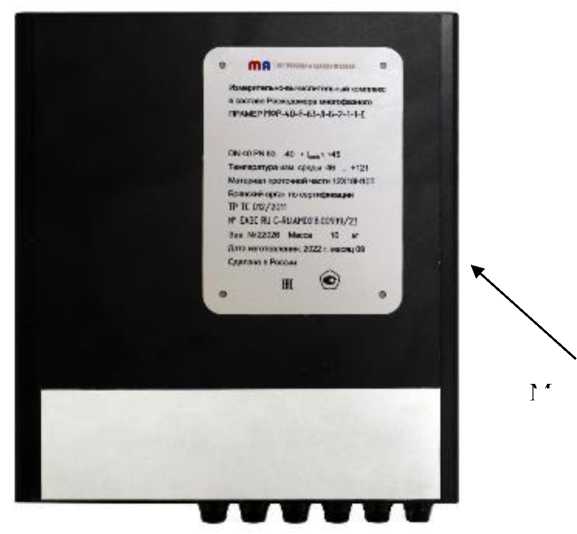

Рисунок 2 - Общий вид ИВК МФР ПРАМЕР с указанием места крепления маркировочной таблички
Место крепления маркировочной таблички
Измерительная секция в составе Расходомера многофазного ПРАМЕР МФР-40-Р-63-Д-Б-2-1-1-Е с маркировкой езре1возаи|ить< 1Ех IIВ Т4 Gb X
DN40PN63 -40 Изтй<+45 Температура иэм. среды-46 .. *121 Материал протокной части 12Х18Н10Т Бртскии орган по свртиф»1кации ТР ТС 012/2011
N* ЕАЭС RU C-RU.AN02.B.00939/23
Зав М 22026 Масса 66 кг
I
пз
о
5 с ф з; I ф с: ш то Q. С то I
Ил.»ерительно-вьмислительнын комплекс в составе Расходомера многофазного ПРАМЕР МФР-40-Е-65-а-Ь-2-1-1-£
DN40PN63 -40
Т^\(п&раг/ра иам. среды -46 *121
Материал проточной части 12Х18Н10Т Брянский орган по сертификации ТР ТС 012/2011
№ ЕАЗС RU C-RU.AM02.B.00939/23
Зав. №22026 Масса 10 кг
Дата изготовления; 2022 г. месяц 09 Сделано в России
Н1[ ®Рисунок 3 - Общий вид маркировочной таблички для ИС и ИВК МФР ПРАМЕР
Т а б л и ц а 5 - Комплектность МФР
|
Наименование |
Обозначение |
Количество |
|
Расходомер многофазный |
ПРАМЕР |
1 шт. |
|
ПО сервисное |
MPFM SM |
1 шт. |
|
Комплект запасных частей, инструментов и принадлежностей (ЗИП) |
- |
1 шт. |
|
Руководство по эксплуатации |
МАГУ.407249.002 РЭ |
1 шт. |
|
Комплект эксплуатационной документации на составные МФР |
- |
1 шт. |
|
Методика поверки |
- |
1 шт. |
|
Комплект монтажных частей1) |
- |
1 шт. |
|
Комплект для прочистки импульсных линий1) |
- |
1 шт. |
|
1) по заказу | ||
Метрологические и основные технические характеристики МФР указаны в таблицах 2 и 3.
Т а б л и ц а 2 - Метрологические характеристики МФР
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода жидкости в составе нефтегазоводяной смеси, т/ч 1) |
не более 324 |
|
Диапазон измерений объёмного расхода попутного нефтяного газа в рабочих условиях в составе нефтегазоводяной смеси, м3/ч 1) |
от 0,42 до 2096 |
|
Пределы допускаемой относительной погрешности измерений массы и массового расхода жидкости в составе нефтегазоводяной смеси, % |
±2,5 |
|
Пределы допускаемой относительной погрешности измерений массы жидкости в составе нефтегазоводяной смеси без учёта воды при содержании воды в нефтегазоводяной смеси (в объёмных долях) 1), не более:
|
±6 ±15 не нормируется |
Продолжение таблице 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений объёма и объемного расхода попутного нефтяного газа в составе нефтегазоводяной смеси, приведённых к стандартным условиям, % |
±5 |
|
1) Указан общий для всей линейки МФР диапазон измерений. Диапазон измерений зависит от давления в трубопроводе. Диапазон измерений для конкретного экземпляра МФР приведен в эксплуатационной документации. | |
Т а б л и ц а 3 - Технические
МФР
|
Наименование характеристики |
Значение |
|
Номинальный диаметр входного патрубка, мм |
40 80 125 |
|
Номинальное давление, МПа, не более |
201) |
|
Объёмное содержание воды в нефтегазоводяной смеси, % |
от 0 до 100 включ. |
|
Объёмное содержание попутного нефтяного газа в нефтегазоводяной смеси в рабочих условиях, % |
от 0 до 100 включ. |
|
Максимальная вязкость дегазированной нефтегазоводяной смеси, мПа^с, не более |
2000 |
|
Давление нефтегазоводяной смеси, МПа |
от 0,5 до 20,0 |
|
Температура нефтегазоводяной смеси, °С |
от -46 до +121 |
|
Температура окружающей среды, °С |
от -40 до +45 |
|
Допустимое содержание сероводорода в нефтегазоводяной смеси, %, не более |
7 |
|
Допустимое содержание углекислого газа в нефтегазоводяной смеси, %, не более |
3 |
|
Степень защиты оболочки корпуса ИС по ГОСТ 14254-2015 (IEC 60529:2013) |
IP65 |
|
Потребляемая электрическая мощность, Вт, не более |
500 |
|
Обобщённая маркировка взрывозащиты защищённого оборудования согласно ГОСТ 31610.0 2019 |
1Ex IIB T4 Gb X |
|
Напряжение питания переменного тока, В |
230±23 |
|
Напряжение питания постоянного тока ИС, В |
24 |
|
Г абаритные размеры измерительной секции, мм, не более |
1000x1000x1600 |
|
Г абаритные размеры измерительно-вычислительного комплекса, мм, не более |
350x800x1300 |
|
Масса измерительной секции, кг, не более |
350 |
|
Масса измерительно-вычислительного комплекса, кг, не более |
200 |
|
1) Указано номинальное давление для всей линейки МФР. Номинальное давление для конкретного экземпляра МФР приведен в эксплуатационной документации. | |
Т а б л и ц а 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее, |
35 |
|
Наработка на отказ, ч, не менее |
131400 |
