Номер по Госреестру СИ: 95001-25
95001-25 Трансформаторы напряжения
(JSQXH)
Назначение средства измерений:
Трансформаторы напряжения JSQXH (далее по тексту - трансформаторы напряжения) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты. Используются в распределительных устройствах с элегазовой изоляцией.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 29.03.2025
Срок свидетельства - 27.03.2030
Номер записи - 196790
ID в реестре СИ - 1424454
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Shanghai Wusong Electric Industrial Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№614 от 2025.03.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы напряжения (JSQXH)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shanghai Wusong Electric Industrial Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95001-25 27.03.2030 |
Трансформаторы напряжения, JSQXH Shanghai Wusong Electric Industrial Co., Ltd (КИТАЙ ) |
ОТ МП |
8 лет |
|
95002-25 27.03.2030 |
Трансформаторы напряжения, JDQXH Shanghai Wusong Electric Industrial Co., Ltd (КИТАЙ ) |
ОТ МП |
8 лет |
|
95231-25 16.04.2030 |
Трансформаторы тока, LR(B) Shanghai Wusong Electric Industrial Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы напряжения (JSQXH)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы напряжения (JSQXH)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 «Описание и работа» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Трансформаторы напряжения JSQXH. Стандарт предприятия.
ПравообладательShanghai Wusong Electric Industrial Co., Ltd, Китай
Юридический адрес: No.333 Chihua Road, Zhelin Town, Fengxian District, Shanghai, China
Телефон: + 86-21-33618089
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия трансформаторов напряжения основан на явлении взаимной индукции в первичной и вторичной обмотках, намотанных на один сердечник.
Трансформаторы напряжения представляют собой трехфазные трансформаторы напряжения с газовой изоляцией.
Трансформаторы напряжения выполнены в модификации JSQXH-126 с номинальным напряжением первичной обмотки от 110/^3 до 150/^3.
Одна первичная обмотка и до пяти вторичных обмоток на каждом сердечнике, предназначены для измерения и/или защиты. Напряжение на вторичной обмотке зависит от напряжения, приложенного к первичной обмотке, и соотношения витков первичной и вторичной обмоток. Трансформатор напряжения помещает 3 комплекта сердечника и обмоток в герметичный алюминиевый бак, заполненный газом SF6, плотность которого контролируется специальным прибором. Сердечники вторичных обмоток, в виде замкнутых квадратов, набранные из листов электротехнической стали, имеют низкие потери. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Выводы вторичных обмоток подключены к клеммам контактной коробки, крышка коробки пломбируется от несанкционированного доступа.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносят на табличке из нержавеющей стали на корпусе трансформатора напряжения методом лазерной маркировки.
Нанесение знака поверки на средство измерений не предусмотрено.

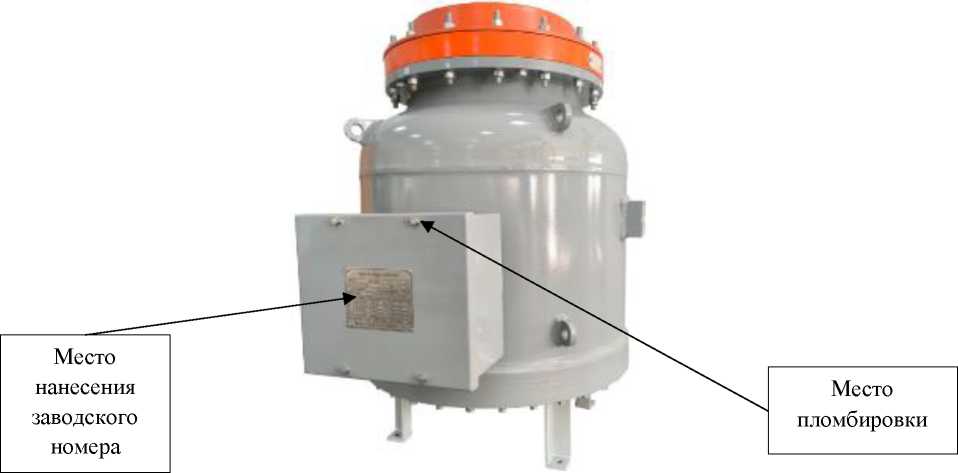

Общий вид трансформатора напряжения, место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Общий вид трансформатора напряжения, место нанесения заводского номера и место пломбировки от несанкционированного доступа
Таблица 1 -
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки Uihom, кВ |
от 110/^3 до 150/^3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/V3; 100 |
|
Номинальная частота, Гц |
50 или 60 |
|
Классы точности вторичных обмоток по ГОСТ 1983-2015 основная дополнительная |
0,2; 0,5; 1,0; 3,0; 3P; 6P |
|
Номинальная мощность вторичных обмоток, В •А Коэффициент мощности от 0,5 до 1 (нагрузка типа I по ГОСТ 1983-2015) |
от 1 до 20 |
|
Номинальная мощность вторичных обмоток, В •А Коэффициент мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) |
от 10 до 100 |
Таблица 2 -Технические
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширина^длина^высота), мм, не более |
950x1200x1000 |
|
Масса, кг, не более |
600 |
|
Условия эксплуатации:
|
от -60 до +45 90 от 86 до 107 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
150000 |
|
Средний срок службы, лет |
10 |
