Номер по Госреестру СИ: 95231-25
95231-25 Трансформаторы тока
(LR(B))
Назначение средства измерений:
Трансформаторы тока LR(B) (далее - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электрических установках переменного тока промышленной частоты.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Внешний вид.
Трансформаторы тока

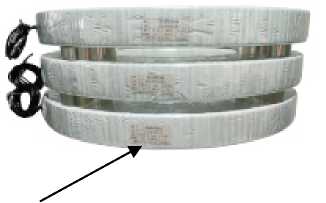

Рисунок № 2
Общие сведения
Дата публикации - 18.04.2025
Срок свидетельства - 16.04.2030
Номер записи - 197006
ID в реестре СИ - 1425107
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Shanghai Wusong Electric Industrial Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№747 от 2025.04.16 Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы тока (LR(B))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shanghai Wusong Electric Industrial Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95001-25 27.03.2030 |
Трансформаторы напряжения, JSQXH Shanghai Wusong Electric Industrial Co., Ltd (КИТАЙ ) |
ОТ МП |
8 лет |
|
95002-25 27.03.2030 |
Трансформаторы напряжения, JDQXH Shanghai Wusong Electric Industrial Co., Ltd (КИТАЙ ) |
ОТ МП |
8 лет |
|
95231-25 16.04.2030 |
Трансформаторы тока, LR(B) Shanghai Wusong Electric Industrial Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
Бесплатный
Кто поверяет Трансформаторы тока (LR(B))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (LR(B))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типа наносится на паспорт типографским способом.Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 1 руководства по эксплуатации «Описание и работа».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
ГОСТ 8.217-2024 «ГСИ. Трансформаторы тока. Методика поверки»;
Трансформаторы тока LR(B). Стандарт предприятия.
ПравообладательShanghai Wusong Electric Industrial Co., Ltd, Китай
Юридический адрес: No.333 Chihua Road, Zhelin Town, Fengxian District, Shanghai, China
Телефон: + 86-21-33618089
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия трансформаторов основан на использовании явления электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Трансформаторы относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы выполнены в четырех модификациях: LR(B)-35, LR(B)-110, LR(B)-150, LR(B)-220, отличающихся номинальным напряжением.
Обмотки равномерно намотаны на ленточные тороидальные магнитопроводы и покрыты эпоксидным компаундом. Чeрез отверстие магнитопровода при монтаже шина или кабель проходят через центр в сердечнике, образуя первичную обмотку. Клеммы вторичной обмотки имеют гибкие выводы и запаяны в корпус. Благодаря такому решению трансформаторы тока не требуют пломбировки. Трансформаторы имеют до 4 вторичных обмоток для защиты и/или измерений и учёта в любых сочетаниях.
Трансформаторы имеют ряд типов исполнений, отличающихся номинальным первичным и вторичным токами классом точности вторичных обмоток и мощностью нагрузки
Заводской номер в виде цифрового обозначения состоящего из арабских цифр, наносят на корпус трансформатора методом лазерной маркировки
Общий вид трансформаторов, место нанесения заводского номера представлены на рисунке 1, пломбирование трансформаторов не предусмотрено.
Модификация
LR(B)-220
Модификации
LR(B)-35,
LR(B)-110,
LR(B)-150
Место нанесения заводского номера

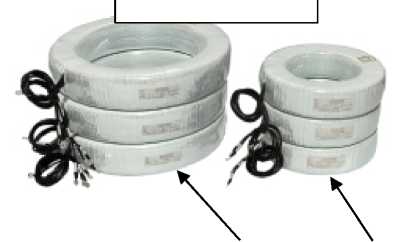

Рисунок 1-Общий вид трансформаторов, места нанесения заводского номера
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
1 |
2 | |||
|
Модификация |
LR(B)-35 |
LR(B)-110 |
LR(B)-150 |
LR(B)-220 |
|
Номинальное напряжение, кВ |
35 |
110 |
150 |
220 |
|
Наибольшее рабочее напряжение, кВ |
40.5 |
126 |
170 |
252 |
|
Номинальный первичный ток 11ном, А |
от 100 до 6000 | |||
|
Номинальный вторичный ток Ьном, А |
1; 2; 5 | |||
|
Номинальная частота, Г ц |
50; 60 | |||
|
Классы точности вторичных обмоток по ГОСТ 7746-2015
|
0.2; 0.2S; 0.5; 0.5S; 1; 3; 5; 10 5P;10P | |||
|
Номинальная вторичная нагрузка, cos ф = 0.8
|
2.5; 5; 7.5; 10; 15; 20; 25; 30; 40; 45; 50 5; 7.5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100 | |||
|
Номинальный коэффициент безопасности вторичных обмоток для измерений и учета Кном |
5; 10 | |||
|
Номинальная предельная кратность вторичных обмоток для защиты Кном |
от 5 до 40 | |||
|
Таблицы 2 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высота х диаметр), мм, не более |
1000 х 1000 |
|
Масса, кг, не более |
400 |
|
Условия эксплуатации:
|
от -60 до +45 90 от 86 до 107 |
|
Таблица 3 - Показатели надежности | |
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
180000 |
|
Средний срок службы, лет |
15 |
