Номер по Госреестру СИ: 95002-25
95002-25 Трансформаторы напряжения
(JDQXH)
Назначение средства измерений:
Трансформаторы напряжения JDQXH (далее по тексту - трансформаторы напряжения) предназначены для передачи измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в установках переменного тока 110 и 220 кВ промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Внешний вид.
Трансформаторы напряжения
Рисунок № 2
Общие сведения
Дата публикации - 29.03.2025
Срок свидетельства - 27.03.2030
Номер записи - 196791
ID в реестре СИ - 1424455
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Shanghai Wusong Electric Industrial Co., Ltd
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2193 от 2024.09.11 ПРИКАЗ_Об утверждении типов средств измерений (16)
№614 от 2025.03.27 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Трансформаторы напряжения (JDQXH)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Shanghai Wusong Electric Industrial Co., Ltd
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95001-25 27.03.2030 |
Трансформаторы напряжения, JSQXH Shanghai Wusong Electric Industrial Co., Ltd (КИТАЙ ) |
ОТ МП |
8 лет |
|
95002-25 27.03.2030 |
Трансформаторы напряжения, JDQXH Shanghai Wusong Electric Industrial Co., Ltd (КИТАЙ ) |
ОТ МП |
8 лет |
|
95231-25 16.04.2030 |
Трансформаторы тока, LR(B) Shanghai Wusong Electric Industrial Co., Ltd (КИТАЙ ) |
ОТ МП |
4 года |
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Кто поверяет Трансформаторы напряжения (JDQXH)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы напряжения (JDQXH)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 1 «Описание и работа» руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0, 1/V3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ»;
Трансформаторы напряжения JDQXH. Стандарт предприятия.
ПравообладательShanghai Wusong Electric Industrial Co., Ltd, Китай
Юридический адрес: No.333 Chihua Road, Zhelin Town, Fengxian District, Shanghai, China
Телефон: + 86-21-33618089
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, Симферопольское ш., д. 2
Тел.: +7 (495) 108 69 50
E-mail: info@metrologiya.prommashtest.ru
Принцип действия трансформаторов напряжения основан на явлении взаимной индукции в первичной и вторичной обмотках, намотанных на один сердечник.
модификациях: JDQXH-126 с и JDQXH-252 с номинальным
Трансформаторы напряжения выполнены в двух номинальным напряжением первичной обмотки 110/^3 кВ напряжением первичной обмотки 220/^3 кВ.
однофазные трансформаторы
Трансформаторы напряжения представляют собой напряжения с газовой изоляцией.
Каждый трансформатор напряжения имеет первичную и до пяти вторичных обмоток, измерительных и/или защитных. Напряжение на вторичной обмотке зависит от напряжения, приложенного к первичной обмотке, и соотношения витков первичной и вторичной обмоток. Сердечник и обмотки помещаются в закрытый алюминиевый бак, заполненный газом SF6, плотность которого контролируется специальным прибором. Сердечники вторичных обмоток, в виде замкнутых квадратов, набранные из листов электротехнической стали, имеют низкие потери.
Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Выводы вторичных обмоток подключены к клеммам контактной коробки, крышка коробки пломбируется для предотвращения несанкционированного доступа.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносят на табличке из нержавеющей стали на корпусе трансформатора напряжения методом лазерной маркировки.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид трансформаторов напряжения представлен на рисунке 1. Место нанесения заводского номера и место пломбировки от несанкционированного доступа представлены на рисунке 2.
JDQXH-126
JDQXH-252

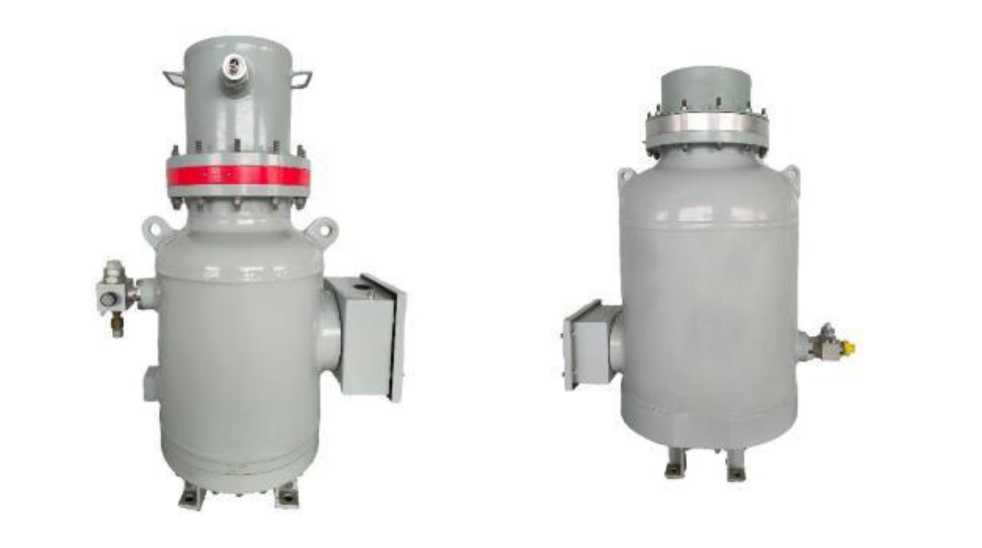

Рисунок 1 - Общий вид трансформаторов напряжения JDQXH
Место
пломбировки
нанесения
заводского
Рисунок 2 - Место нанесения заводского номера и место пломбировки от несанкционированного доступа
Место
номера
Таблица 4 -
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Трансформатор напряжения |
JDQXH-126 / JDQXH-252 |
1 |
|
Паспорт |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Модификации |
JDQXH-126 |
JDQXH-252 |
|
Номинальное напряжение первичной обмотки ихном, кВ |
110/^3 |
220/^3 |
|
Номинальное напряжение вторичной обмотки изном, В |
100; |
100/^3 |
|
Номинальная частота, Гц |
50 или 60 | |
|
Классы точности вторичных обмоток по ГОСТ 19832015
|
0,2; 0,5; 1,0; 3,0 3P; 6P | |
|
Номинальная мощность вторичных обмоток, В •А Коэффициент мощности от 0,5 до 1 (нагрузка типа I по ГОСТ 1983-2015) |
от 1 до 10 | |
|
Номинальная мощность вторичных обмоток, В •А Коэффициент мощности 0,8 (нагрузка типа II по ГОСТ 1983-2015) |
от 10 до 100 | |
Таблица 2 -Технические характеристики
|
Наименование характеристики |
Значение | |
|
Модификации |
JDQXH-126 |
JDQXH-252 |
|
Габаритные размеры (ширина^длина^высота), мм, не более |
460x500x1000 |
700x900x1200 |
|
Масса, кг, не более |
200 |
450 |
|
Условия эксплуатации: | ||
|
- температура окружающей среды, °С |
от -60 до +45 | |
|
- относительная влажность, %, не более |
90 | |
|
- атмосферное давление, кПа |
от 86 до 107 | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
250000 |
|
Средний срок службы, лет |
30 |
