Сведения о средстве измерений: 95016-25 Преобразователь давления измерительный

Номер по Госреестру СИ: 95016-25
95016-25 Преобразователь давления измерительный
(C-KTS)

Назначение средства измерений:
Преобразователь давления измерительный C-KTS (далее - преобразователь) предназначен для измерений избыточного давления газов в целях контроля герметичности впускного тракта грузовых транспортных средств.

сертификация программного обеспечения
Внешний вид. Преобразователь давления измерительный, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователь давления измерительный
Рисунок № 1
Внешний вид. Преобразователь давления измерительный, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователь давления измерительный
Рисунок № 2
Внешний вид. Преобразователь давления измерительный, http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователь давления измерительный
Рисунок № 3

Общие сведения

Дата публикации - 02.04.2025
Срок свидетельства -
Номер записи - 196841
ID в реестре СИ - 1424649
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Hofmann TeSys Prüftechnik GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Иркутск - город в России, административный центр Иркутской области, образует отдельное муниципальное образование Иркутск со статусом городского округа как единственный населенный пункт в его составе.

Население города составляет 617 264 человек, шестой по величине город в Сибири, двадцать пятый по величине город в России.

Расположен в Восточной Сибири, на берегах реки Ангары, при впадении в нее реки Иркут. Климат резко континентальный со значительными перепадами температур. Из-за близости к сейсмически активному Байкальскому разлому слабые землетрясения происходят регулярно.

Крупный научно-образовательный центр с более чем ста тысячами студентов. Промышленность включает авиастроение, гидроэнергетику и производство продуктов питания. Транспортный узел на Транссибирской магистрали и федеральных трассах "Байкал" и "Сибирь".

В Иркутске расположены офисы Восточно-Сибирской железной дороги, Иркутскэнерго, Востсибуголь, Иркутской нефтяной компании; главный офис Байкальского банка Сбербанка России. Научно-исследовательский центр "Иргиредмет" оказывает поддержку в добыче и переработке металлических руд и алмазов.

Отчет "Анализ рынка поверки в Иркутске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Иркутск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№633 от 2025.03.28 Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Преобразователь давления измерительный (C-KTS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Hofmann TeSys Prüftechnik GmbH

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95016-25

Преобразователь давления измерительный, C-KTS
Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
95017-25

Преобразователь давления измерительный, C-KTS
Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
95018-25

Преобразователь давления измерительный, C-KTS
Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
96129-25

Стенд тормозной, C-RTS-B-ABS-0020-2
Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
96128-25

Стенд тормозной, C-RTS-B-ABS-0021-2
Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
96537-25

Устройства для измерений углов установки колес транспортных средств, C-WAM
Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
96789-25

Измерители частоты вращения роликов стенда, C-RTS-F
Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год

Кто поверяет Преобразователь давления измерительный (C-KTS)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "АВТОПРОГРЕСС-М"
(RA.RU.311195)
  • Нет модификации
  • 1 1 1 0 0 1 1 0

    Стоимость поверки Преобразователь давления измерительный (C-KTS)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Для работы с преобразователем используется метрологически значимое программное обеспечение (далее - ПО) «PressureMeaKAMAZ», устанавливаемое на шкафу управления для управления преобразователем, обработки и хранения результатов измерений.

    Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

    Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    PressureMeaKAMAZ

    Номер версии (идентификационный номер ПО)

    1.0.X.X

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1.6 «Средства измерения, инструмент и принадлежности» «Преобразователь давления измерительный C-KTS. Руководство по эксплуатации KTS-190200 РЭ».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653.

    Правообладатель

    Hofmann TeSys Pruftechnik GmbH, Германия Адрес: Heilswannenweg 50, D-31008 Elze, Германия Тел.: +49 (0) 5068 462-0

    E-mail: de@hofmanntesys.com

    Изготовитель

    Hofmann TeSys Pruftechnik GmbH, Германия
    Адрес: Heilswannenweg 50, D-31008 Elze, Германия
    Тел.: +49 (0) 5068 462-0
    E-mail: de@hofmanntesys.com

    Испытательный центр

    Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
    Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
    Тел.: +7 (495) 120-03-50
    E-mail: info@autoprogress-m.ru

    Правообладатель

    Hofmann TeSys Pruftechnik GmbH, Германия Адрес: Heilswannenweg 50, D-31008 Elze, Германия Тел.: +49 (0) 5068 462-0
    E-mail: de@hofmanntesys.com

    К средствам измерений данного типа относится преобразователь давления измерительный C-KTS зав. № KTS-190200.

    Принцип действия преобразователя основан на измерении величины избыточного давления и изменения этого давления, которое предварительно создается через адаптер во впускном тракте транспортного средства.

    Оборудование состоит из шкафа управления и блока подготовки воздуха с выносными адаптерами для подключения к автомобилю.

    Управление и визуализация процесса тестирования осуществляется через кнопки на шкафу управления и автоматизированное рабочее место оператора (АРМ). АРМ состоит из промышленного компьютера с установленным программным обеспечением, монитора, клавиатуры, сканера штрих-кодов и принтера чеков.

    Для подключения к автомобилю используются специальные адаптеры соединенные с панелью подготовки воздуха при помощи гибких шлангов. Адаптеры крепятся на впускном коллекторе, соединение герметизируется надувным уплотнением.

    Давление подается через блок подготовки воздуха. После достижения заданного давления, контролируемого датчиком давления, пневматический контур замыкается. По истечению заданного времени производится снятие показаний давления.

    В процессе эксплуатации преобразователя не предусматриваются внешние механические или электронные регулировки. Пломбирование крепёжных винтов корпуса преобразователя не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

    Заводской номер преобразователя в буквенно-числовом формате указан методом печати на маркировочной наклейке, расположенной на корпусе преобразователя.

    Нанесение знака поверки на средство измерений не предусмотрено.

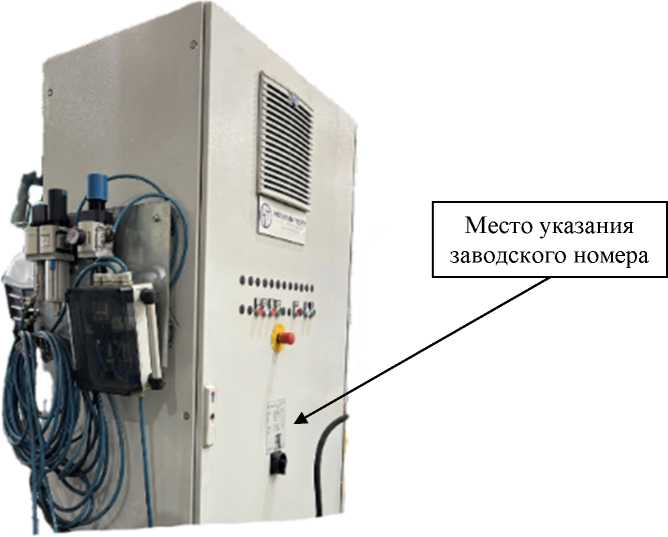

    Общий вид преобразователя давления измерительного C-KTS с местом указания заводского номера представлен на рисунке 1.

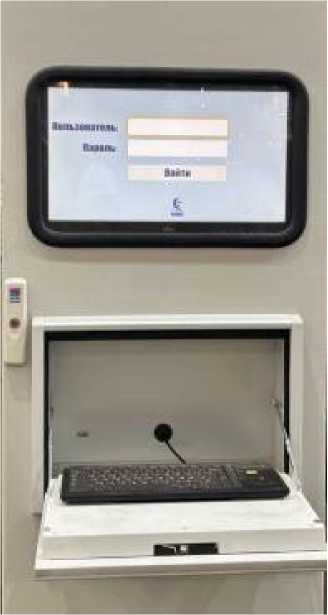

    Общий вид рабочего места оператора преобразователя давления измерительного C-KTS представлен на рисунке 2.

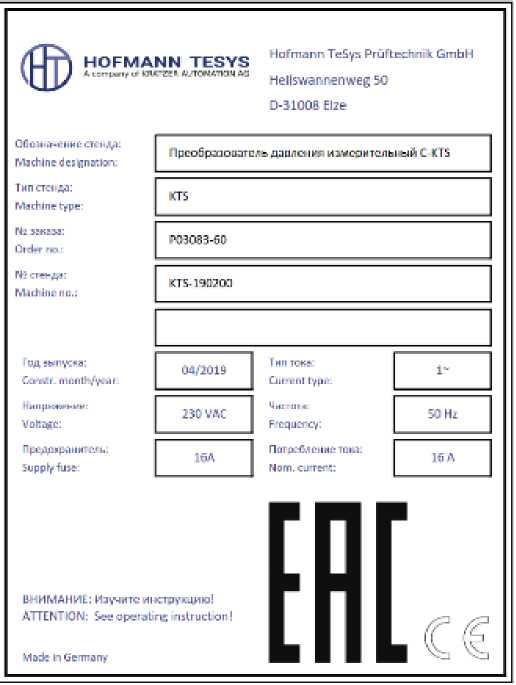

    Общий вид маркировочной таблички представлен на рисунке 3.

    Внешний вид. Преобразователь давления измерительный (C-KTS), http://oei-analitika.ru

    Рисунок 1 - Общий вид преобразователя давления измерительного C-KTS с местом указания заводского номера

    Внешний вид. Преобразователь давления измерительный (C-KTS), http://oei-analitika.ru

    Рисунок 2 - Общий вид рабочего места оператора

    Внешний вид. Преобразователь давления измерительный (C-KTS), http://oei-analitika.ru

    Рисунок 3 - Общий вид маркировочной таблички


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Преобразователь давления измерительный в комплекте

    C-KTS

    1 шт.

    Комплект принадлежностей и приспособлений

    -

    1 комплект

    Руководство по эксплуатации на русском языке

    KTS-190200 РЭ

    1 экз.

    Паспорт

    KTS-190200 ПС

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений избыточного давления, МПа

    От 0 до 0,1

    Пределы допускаемой относительной погрешности измерений избыточного давления, %

    ±1

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры (ДлинахШиринахВысота), мм, не более

    800x600x2000

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +15 до +35

    Параметры электрического питания: - напряжение переменного тока, В

    1x230

    - частота переменного тока, Г ц

    50
