Номер по Госреестру СИ: 96789-25
96789-25 Измерители частоты вращения роликов стенда
(C-RTS-F)
Назначение средства измерений:
Измерители частоты вращения роликов стенда C-RTS-F (далее - измерители) предназначены для динамических измерений грузовых транспортных средств.
Внешний вид.
Измерители частоты вращения роликов стенда
Рисунок № 1
Внешний вид.
Измерители частоты вращения роликов стенда
Рисунок № 2
Внешний вид.
Измерители частоты вращения роликов стенда
Рисунок № 3
Внешний вид.
Измерители частоты вращения роликов стенда
Рисунок № 4
Внешний вид.
Измерители частоты вращения роликов стенда
Рисунок № 5
Внешний вид.
Измерители частоты вращения роликов стенда
Рисунок № 6
Общие сведения
Дата публикации - 07.11.2025
Срок свидетельства -
Номер записи - 0a308ee5-e54f-715c-5e79-b4bc8ab135e0
ID в реестре СИ - 1427212
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
C-RTS-F-0212-6,
Производитель
Изготовитель - Hofmann TeSys Prüftechnik GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2382 от 2025.11.01 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Измерители частоты вращения роликов стенда (C-RTS-F)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Hofmann TeSys Prüftechnik GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
95016-25 |
Преобразователь давления измерительный, C-KTS Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95017-25 |
Преобразователь давления измерительный, C-KTS Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95018-25 |
Преобразователь давления измерительный, C-KTS Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96129-25 |
Стенд тормозной, C-RTS-B-ABS-0020-2 Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96128-25 |
Стенд тормозной, C-RTS-B-ABS-0021-2 Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96537-25 |
Устройства для измерений углов установки колес транспортных средств, C-WAM Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
96789-25 |
Измерители частоты вращения роликов стенда, C-RTS-F Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
В отчете "V_15" представлена аналитика распределения поверок по странам производства, как за все время существования БД ФГИС АРШИН, так и за последние несколько лет.
Отчет содержит три графика и таблицу. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
В разделе "Общая статистика" отчета представлены усредненные данные по странам производства:
- число стран, чьи СИ занесены в ФГИС АРШИН
- общее количество производителей по всем странам
- суммарное количество поверок по всем производителям
- количество типов СИ, зарегистрированных в ФГИС АРШИН
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- наименование производителя
- страна производства
- кол-во поверок СИ указанного производителя
Бесплатный
Кто поверяет Измерители частоты вращения роликов стенда (C-RTS-F)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Измерители частоты вращения роликов стенда (C-RTS-F)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Для работы с измерителями используется метрологически значимое программное обеспечение (далее - ПО) «RTS_3A» и «RTS_4A», устанавливаемое на локальном персональном компьютере для управления измерителем, обработки и хранения результатов измерений.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.
Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Модификация |
C-RTS-F-1212-8 |
C-RTS-F-0212-6 |
|
Идентификационное наименование ПО |
RTS 3A |
RTS 4A |
|
Номер версии (идентификационный номер ПО) |
1.0.X.X* | |
|
Цифровой идентификатор ПО |
- | |
|
* - X - изменяемая часть номера версии ПО | ||
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации.
Лист № 5 Всего листов 6Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах:
-
- 2.5 «Начало работы со стендом», 2.6 «Запуск программы», 2.7 «Работа с MES», 2.8 «Работа без MES», 2.9 «Подготовка к тестам» «Измеритель частоты вращения роликов стенда С-RTS-F-1212-8. Руководство по эксплуатации RTS-190300 РЭ»;
-
- 2.5 «Начало работы со стендом», 2.6 «Запуск программы», 2.7 «Работа с MES», 2.8 «Работа без MES», 2.9 «Подготовка к тестам» «Измеритель частоты вращения роликов стенда С-RTS-F-0212-6. Руководство по эксплуатации RTS-190400 РЭ».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений времени и частоты, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360
ПравообладательHofmann TeSys Pruftechnik GmbH, Германия
Адрес: Heilswannenweg 50, D-31008 Elze, Германия
Тел.: +49 (0) 5068 462-0
E-mail: de@hofmanntesys.com
Изготовитель
Hofmann TeSys Pruftechnik GmbH, ГерманияАдрес: Heilswannenweg 50, D-31008 Elze, Германия
Тел.: +49 (0) 5068 462-0
E-mail: de@hofmanntesys.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1, помещ. 10, этаж 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Hofmann TeSys Pruftechnik GmbH, ГерманияАдрес: Heilswannenweg 50, D-31008 Elze, Германия
Тел.: +49 (0) 5068 462-0
E-mail: de@hofmanntesys.com
Принцип действия измерителей основан на обратимости движения. Испытуемое автотранспортное средство устанавливается неподвижно, а «дорога» движется с заданной скоростью. Роль дороги выполняют пары опорных роликов, на которые устанавливаются колеса автотранспортного средства. Каждая пара опорных роликов приводится во вращение от асинхронного двигателя или колес автотранспортного средства и имитирует его движение с заданной оператором скоростью.
Оборудование представляет собой комплекс механизмов и электронных систем для контроля работоспособности узлов, агрегатов и систем автомобиля в движении.
В состав стенда входят приводные ролики (спаренные и одинарные), шкаф управления с ПЛК, ПК и RTM, а также силовые шкафы, с частотными преобразователями и рекуператорами.
Управление и визуализация процесса тестирования осуществляется через кнопки на шкафу управления и автоматизированное рабочее место оператора (АРМ). АРМ состоит из промышленного компьютера с установленным программным обеспечением, монитора, клавиатуры, сканера штрих-кодов и принтера чеков. Дополнительно в состав АРМ входит два монитора для отображения процесса тестирования для водителя.
Дополнительно в АРМ включен ресивер сигнала для приема команд с пульта дистанционного управления (пульт ДУ). Пульт ДУ предназначен для ввода команд водителем в ходе проведения тестирования.
Оборудование размещено в закрытом шумоизолированном боксе, с системой рециркуляции воздуха.
На стенах шумоизолированного бокса установлены светофоры для индикации процесса тестирования.
-
• Зеленая сигнализация сообщает оператору о том, что оборудование находится в «Базовом состоянии» и готовности принять автомобиль для проведения теста.
-
• Красная сигнализация сообщает о тестировании автомобиля и о том, что оборудование находится в состоянии «Готовность к тестированию».
-
• Мигающая красная сигнализация сообщает об аварии или ошибке на оборудовании.
К средствам измерений данного типа относятся измерители частоты вращения роликов стенда C-RTS-F модификации C-RTS-F-1212-8, зав. № RTS-190300, модификации
C-RTS-F-0212-6, зав. № RTS-190400, которые отличаются количеством роликов.
Пломбирование крепёжных винтов корпуса измерителей не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.
Заводской номер измерителей в буквенно-цифровом формате указан методом печати на маркировочной наклейке, расположенной на шкафу управления.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид измерителя частоты вращения роликов стенда C-RTS-F модификации C-RTS-F-1212-8, зав. № RTS-190300 представлен на рисунке 1.
Общий вид измерителя частоты вращения роликов стенда C-RTS-F модификации C-RTS-F-0212-6, зав. № RTS-190400 представлен на рисунке 2.
Общий вид автоматизированного рабочего места оператора представлен на рисунке 3.
Общий вид шкафа управления представлен на рисунке 4.
Общий вид маркировочной таблички измерителя частоты вращения роликов стенда C-RTS-F модификации C-RTS-F-0212-6, зав. № RTS-190400 представлен на рисунке 5.
Общий вид маркировочной таблички измерителя частоты вращения роликов стенда C-RTS-F модификации C-RTS-F-1212-8, зав. № RTS-190300 представлен на рисунке 6.
Рисунок 2 - Общий вид измерителя частоты вращения роликов стенда C-RTS-F модификации C-RTS-F-0212-6, зав. № RTS-190400

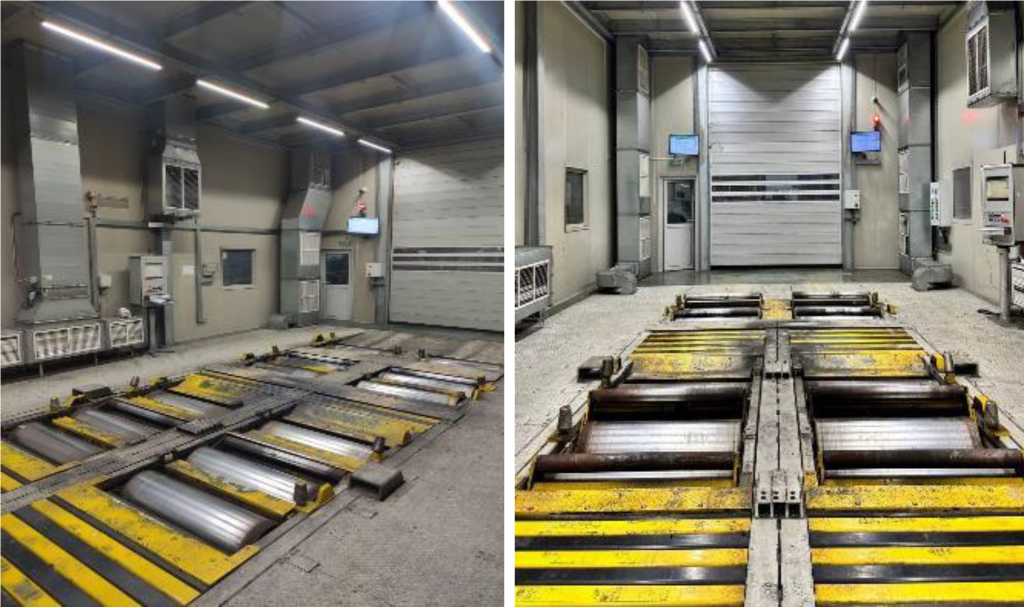

Рисунок 1 - Общий вид измерителя частоты вращения роликов стенда C-RTS-F модификации C-RTS-F-1212-8, зав. № RTS-190300

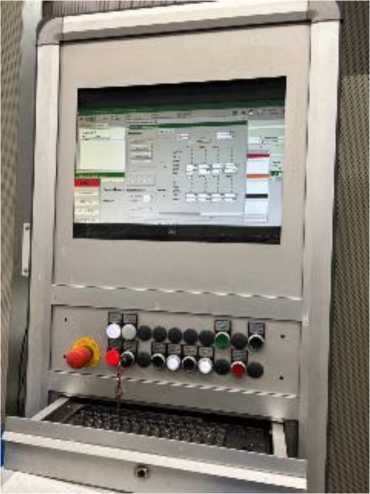

Рисунок 3 - Общий вид автоматизированного рабочего места оператора

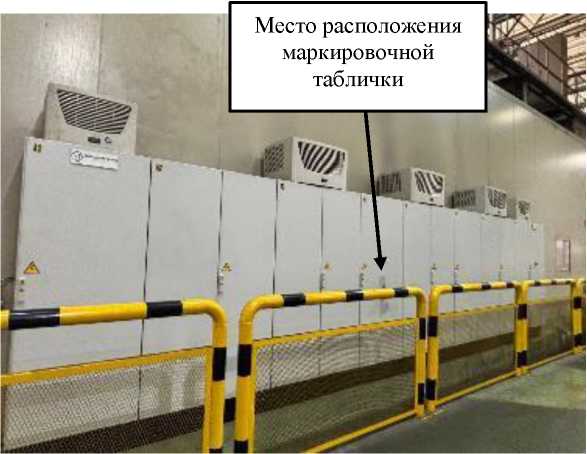

Рисунок 4 - Общий вид шкафа управления
|—| C"J IF Pl/I A N T* J TESYS hol-iiarni TeSys PiOILeiJinik CjinLiH
.1 I I l!|-Ilf if Ll.TI .'111 .I.IIl lMl'.Tr r. lU
Hcthwanncnwcg □□
HOFMANN TESVS нЫптдпп ТйЕуч Frijftpchnik GmbH ■. ЯПИГЛ SI "АКТЫ К nj№vvJ «.4 ALi
Heliswan renwejr 50
D-31008 CI-ZG
О&ззнеченне стенда: Мне liaiH j>i
Иямеритепп частали ярйлркия рплингвспрыдл C-RT5-F
Обоениченне стенд в МгсМпе dtssnadcn:
Tsfl гспдд
Mechme ■type
hi заказа
Гпд h-it/: м Сопят, monr'v'vear
Нвпрпкр-ме: VoiURe:
П|Ж/^Ч»ННН'ЛЬ
Susptyfuse:
С RT5 F 0212 б
р[>:!оя s-:si
rts-им м
04/1013
ZU'TtrrrpPt
400/130 VK
Чктотв
Frequency:
50 HI
115 A
1Л0А
Inn стенда:
MicNnc- type
Crderino.:
Чз стенда:
Machine no
Сжсяг. montfiityew:
Нл1фгзмннр Vahait:
Пдадовраннгвйь
Supply 1ия:
П-310ПЯ Flr₽-
Место указания
заводского номера
r/-3dcln Gennaity
Mji: irt GCfffllrV/

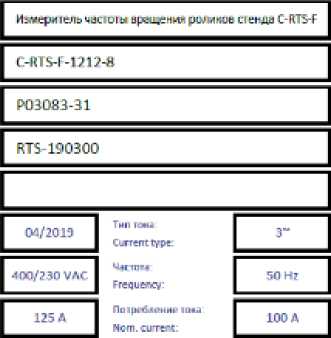

Рисунок 5 - Общий вид маркировочной таблички измерителя частоты вращения роликов стенда C-RTS-F модификации C-RTS-F-0212-6, зав. № RTS-190400
Рисунок 6 - Общий вид маркировочной таблички измерителя частоты вращения роликов стенда C-RTS-F модификации C-RTS-F-1212-8, зав. № RTS-190300
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Измеритель частоты вращения роликов стенда |
C-RTS-F |
1 шт. |
|
Комплект принадлежностей и приспособлений |
- |
1 комплект |
|
Шкаф управления |
- |
1 шт. |
|
Автоматизированное рабочее место оператора |
- |
1 шт. |
|
Руководство по эксплуатации |
RTS-190300 РЭ RTS-190400 РЭ |
1 экз. 1 экз. |
|
Паспорт |
RTS-190300 ПС RTS-190400 ПС |
1 экз. 1 экз. |
|
Методика поверки |
- |
По заказу |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений частоты вращения роликов, об/мин:
|
от 20 до 1300 от 20 до 1100 |
|
Пределы допускаемой относительной погрешности измерений частоты вращения роликов, % |
±0,5 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина колесной базы, мм, не более |
5200 |
|
Габаритные размеры (ДлинахШиринахВысота), мм, не более |
11500x7000x3000 |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +35 |
|
Параметры электрического питания: - напряжение переменного тока, В |
3x400 |
|
- частота переменного тока, Гц |
50 |
