Сведения о средстве измерений: 95018-25 Преобразователь давления измерительный

Номер по Госреестру СИ: 95018-25
95018-25 Преобразователь давления измерительный
(C-KTS)

Назначение средства измерений:
Преобразователь давления измерительный C-KTS (далее - преобразователь) предназначен для измерений избыточного давления газов в целях контроля герметичности во втором контуре пневмосистемы грузовых транспортных средств.

сертификация программного обеспечения
Внешний вид. Преобразователь давления измерительный, http://oei-analitika.ru рисунок № 1
Внешний вид.
Преобразователь давления измерительный
Рисунок № 1
Внешний вид. Преобразователь давления измерительный, http://oei-analitika.ru рисунок № 2
Внешний вид.
Преобразователь давления измерительный
Рисунок № 2
Внешний вид. Преобразователь давления измерительный, http://oei-analitika.ru рисунок № 3
Внешний вид.
Преобразователь давления измерительный
Рисунок № 3
Внешний вид. Преобразователь давления измерительный, http://oei-analitika.ru рисунок № 4
Внешний вид.
Преобразователь давления измерительный
Рисунок № 4

Общие сведения

Дата публикации - 02.04.2025
Срок свидетельства -
Номер записи - 196843
ID в реестре СИ - 1424651
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации,

Производитель

Изготовитель - Hofmann TeSys Prüftechnik GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет формирует список типов СИ, сроки действия сертификатов на которые истекает в ближайшие 2 года.
При формировании списка есть возможность применить фильтр по видам измерений или искать по всем типам Си реестра ФГИС АРШИН.
Красным цветом выделяются типы СИ по которым возможность продления уже невозможна (менее 40 дней до окончания срока).

По каждому типу СИ (если есть возможность) дополнительно из описаний типа выводятся контактные данные изготовителя, испытательного центра и заявителя испытаний.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№633 от 2025.03.28 Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Преобразователь давления измерительный (C-KTS)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Hofmann TeSys Prüftechnik GmbH

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
95016-25

Преобразователь давления измерительный, C-KTS
Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
95017-25

Преобразователь давления измерительный, C-KTS
Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
95018-25

Преобразователь давления измерительный, C-KTS
Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
96129-25

Стенд тормозной, C-RTS-B-ABS-0020-2
Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
96128-25

Стенд тормозной, C-RTS-B-ABS-0021-2
Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
96537-25

Устройства для измерений углов установки колес транспортных средств, C-WAM
Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
96789-25

Измерители частоты вращения роликов стенда, C-RTS-F
Hofmann TeSys Prüftechnik GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Преобразователь давления измерительный (C-KTS)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "АВТОПРОГРЕСС-М"
(RA.RU.311195)
  • Нет модификации
  • 1 1 1 0 0 1 1 0

    Стоимость поверки Преобразователь давления измерительный (C-KTS)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Для работы с преобразователем используется метрологически значимое программное обеспечение (далее - ПО) «PressureMeaKAMAZ», устанавливаемое на шкафу управления для управления преобразователем, обработки и хранения результатов измерений.

    Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов измерений.

    Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    PressureMeaKAMAZ

    Номер версии (идентификационный номер ПО)

    1.0.X.X

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульный лист руководства по эксплуатации.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1.6 «Средства измерения, инструмент и принадлежности» «Преобразователь давления измерительный C-KTS. Руководство по эксплуатации KTS-190400 РЭ».


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная приказом Росстандарта от 20 октября 2022 г. № 2653.

    Правообладатель

    Hofmann TeSys Pruftechnik GmbH, Германия Адрес: Heilswannenweg 50, D-31008 Elze, Германия Тел.: +49 (0) 5068 462-0

    E-mail: de@hofmanntesys.com

    Изготовитель

    Hofmann TeSys Pruftechnik GmbH, Германия
    Адрес: Heilswannenweg 50, D-31008 Elze, Германия
    Тел.: +49 (0) 5068 462-0
    E-mail: de@hofmanntesys.com

    Испытательный центр

    Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
    Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
    Тел.: +7 (495) 120-03-50
    E-mail: info@autoprogress-m.ru

    Правообладатель

    Hofmann TeSys Pruftechnik GmbH, Германия Адрес: Heilswannenweg 50, D-31008 Elze, Германия Тел.: +49 (0) 5068 462-0
    E-mail: de@hofmanntesys.com

    К средствам измерений данного типа относится преобразователь давления измерительный C-KTS зав. № KTS-190400.

    Принцип действия преобразователя основан на измерении величины избыточного давления и изменения этого давления, которое предварительно создается через адаптер во втором контуре пневмосистемы транспортного средства.

    Оборудование состоит из шкафа управления и блока подготовки воздуха с выносными адаптерами для подключения к автомобилю.

    Управление и визуализация процесса тестирования осуществляется через кнопки на шкафу управления и автоматизированное рабочее место оператора (АРМ). АРМ состоит из шкафа управления с установленным программным обеспечением, монитора, клавиатуры, сканера штрих-кодов и принтера чеков.

    Для подключения к автомобилю используются специальные адаптеры соединенные с панелью подготовки воздуха при помощи гибких шлангов. Подключение адаптеров производится к отдельным пневмотрубкам на транспортном средстве.

    Давление подается через блок подготовки воздуха. После достижения заданного давления, контролируемого датчиком давления, пневматический контур замыкается. По истечению заданного времени производится снятие показаний давления.

    В процессе эксплуатации преобразователя не предусматриваются внешние механические или электронные регулировки. Пломбирование крепёжных винтов корпуса преобразователя не предусмотрено, ограничение доступа к местам настройки (регулировки) обеспечено конструкцией корпуса.

    Заводской номер преобразователя в буквенно-числовом формате указан методом печати на маркировочной наклейке, расположенной на корпусе преобразователя.

    Нанесение знака поверки на средство измерений не предусмотрено.

    Общий вид преобразователя давления измерительного C-KTS с местом указания заводского номера представлен на рисунке 1.

    Общий вид рабочего места оператора преобразователя давления измерительного C-KTS представлен на рисунке 2.

    Общий вид маркировочной таблички представлен на рисунке 3.

    Внешний вид. Преобразователь давления измерительный (C-KTS), http://oei-analitika.ru
    Внешний вид. Преобразователь давления измерительный (C-KTS), http://oei-analitika.ru

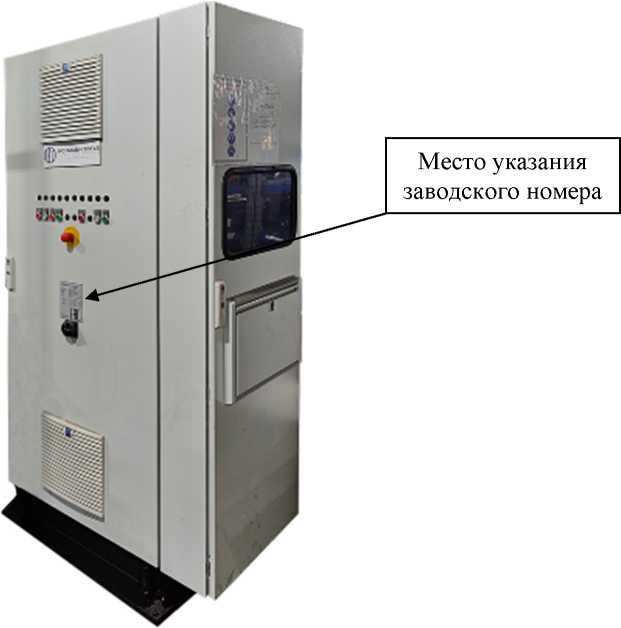

    Рисунок 1 - Общий вид преобразователя давления измерительного C-KTS с местом указания заводского номера

    Внешний вид. Преобразователь давления измерительный (C-KTS), http://oei-analitika.ru

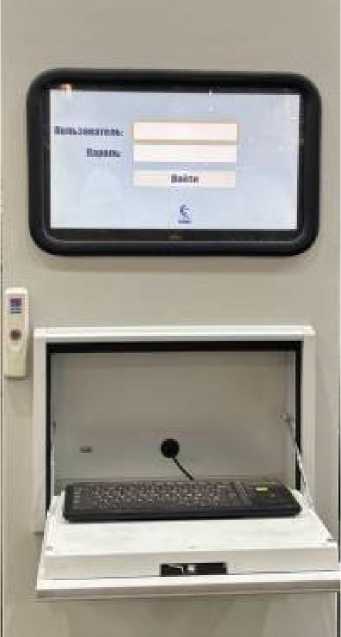

    Рисунок 2 - Общий вид рабочего места оператора

    Внешний вид. Преобразователь давления измерительный (C-KTS), http://oei-analitika.ru

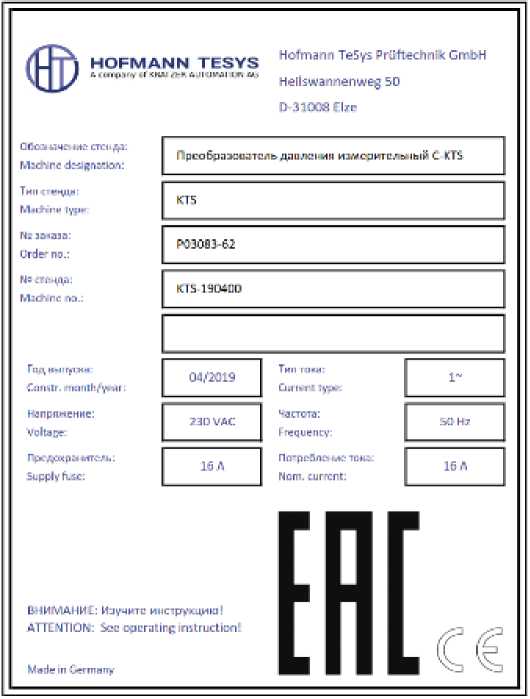

    Рисунок 3 - Общий вид маркировочной таблички


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    Преобразователь давления измерительный в комплекте

    C-KTS

    1 шт.

    Комплект принадлежностей и приспособлений

    -

    1 комплект

    Руководство по эксплуатации на русском языке

    KTS-190400 РЭ

    1 экз.

    Паспорт

    KTS-190400 ПС

    1 экз.

    Методика поверки

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение

    Диапазон измерений избыточного давления, МПа

    От 0 до 0,5

    Пределы допускаемой относительной погрешности измерений избыточного давления, %

    ±1

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Габаритные размеры (ДлинахШиринахВысота), мм, не более

    800x600x2000

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +15 до +35

    Параметры электрического питания: - напряжение переменного тока, В

    1x230

    - частота переменного тока, Г ц

    50
