Номер по Госреестру СИ: 95466-25
95466-25 Весы вагонные
(DGW)
Назначение средства измерений:
Весы вагонные DGW (далее по тексту - весы) предназначены для статических измерений массы порожнего и гружёного железнодорожных вагонов (включая цистерны) и составов из них.

Внешний вид.
Весы вагонные
Рисунок № 1

Внешний вид.
Весы вагонные
Рисунок № 2

Внешний вид.
Весы вагонные
Рисунок № 3

Внешний вид.
Весы вагонные
Рисунок № 4

Внешний вид.
Весы вагонные
Рисунок № 5

Внешний вид.
Весы вагонные
Рисунок № 6

Внешний вид.
Весы вагонные
Рисунок № 7
Программное обеспечение
Программное обеспечение (ПО) весов является встроенным. Защита от несанкционированного доступа к ПО весового терминала, настройкам и данным измерений обеспечивается путем пломбировки в виде навесной пломбы соединительного штекера подключения кабеля датчика, предотвращающей доступ к юстировке.
Идентификационным признаком ПО служит номер версии, который может быть вызван через меню ПО весового терминала. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
VWW 20450 |
|
Номер версии (идентификационный номер) ПО |
не ниже VWW 20450/х-х |
|
Примечание - Номер версии ПО состоит из двух частей:
х может принимать целые значения в диапазоне от 1 до 99. | |
Защита ПО от непреднамеренных и преднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации весов типографским способом, а так же методом гравировки на металлическую маркировочную табличку, размещаемую вблизи весового терминала.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе в разделе «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;
ГОСТ OIML R 76-1-2011 Государственная система обеспечения единства измерений. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания.
ПравообладательФирма «Schenck Process GmbH», Германия
Адрес: Pallaswiesenstrasse 100, D-64293, Darmstadt, Germany
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Свердловской области» (ФБУ «УРАЛТЕСТ»)Адрес: 620075, Свердловская обл., г. Екатеринбург, ул. Красноармейская, стр. 2а Телефон: 8 (343) 236-30-15
Факс: 8 (343) 350-40-81
Е-mail: uraltest@uraltest.ru
Web-сайт: www.uraltest.ru
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее - датчики), возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал с датчиков поступает в весоизмерительный прибор для аналого-цифрового преобразования, обработки и индикации результатов измерений. Информация о массе взвешиваемого груза отображается на дисплее весоизмерительного прибора.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), весоизмерительного прибора DISOMAT Tersus (далее - весовой терминал). ГПУ включает одну или две весовые платформы, которые опираются на датчики типа RTN класса точности С3.
К весам данного типа относятся весы с заводскими номерами 105162A, 105162B, 105162C, 105162D.
Заводской номер в буквенно-цифровом формате и знак утверждения типа наносятся на металлическую маркировочную табличку методом гравировки.
Общий вид ГПУ весов, общий вид весового терминала, места размещения пломбировки и маркировочной таблички, пример маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа приведены на рисунках 1-5.

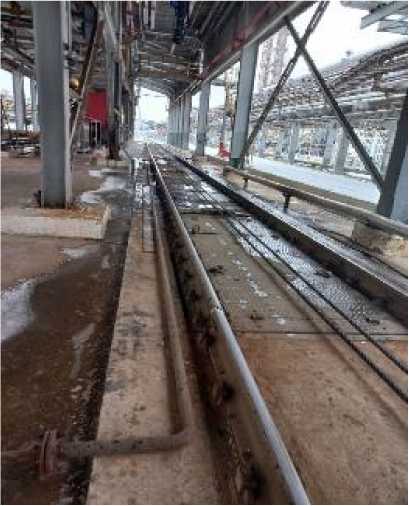

Рисунок 1 - Общий вид ГПУ весов

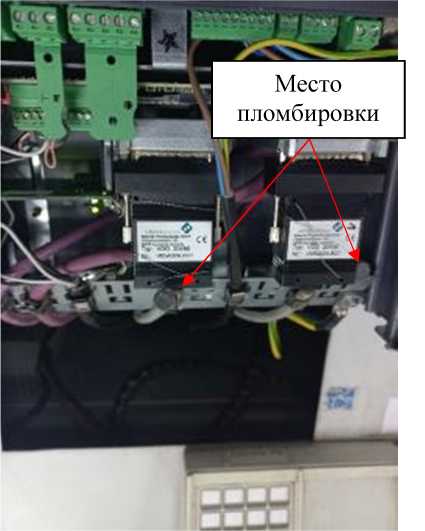

Место пломбировки
Рисунок 2 - Место пломбировки
|
1 |
!•/] |
[____ | |||
|
! 1 |
; * |
1 |
1 1 |
ш | |
Место нанесения знака утверждения типа
Илплтангтспь. «SCHFACK PROCESS GmbH-,. Германия
f Ьшменовамис: Весы тошные
Тип: DGW

Место нанесения заводского номера
»ядплс1<оЬ кош-р: J05J62В
Класс точности: средний ИГ

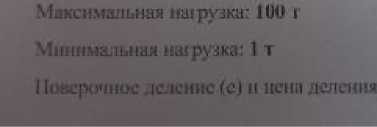

Рисунок 3 - Пример маркировочной таблички
Место размещения маркировочной таблички
Рисунок 4 - Место размещения маркировочной таблички

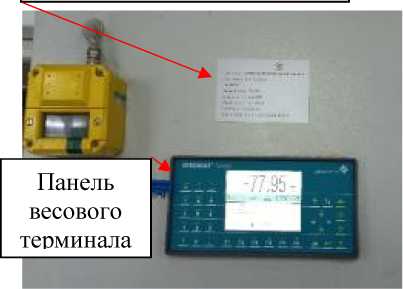

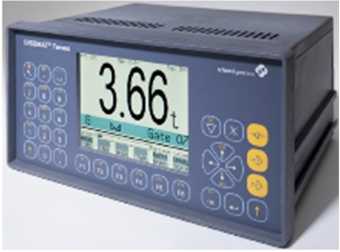

Рисунок 5 - Общий вид весового терминала
Метрологические и основные технические характеристики весов представлены в таблицах 2 и 3 соответственно.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Максимальная нагрузка весов Max, т |
100,00 |
|
Минимальная нагрузка весов Min, т |
1,00 |
|
Действительная цена деления (d), поверочный интервал (e), кг |
50 |
|
Число поверочных интервалов (n) |
2000 |
|
Пределы допускаемой погрешности весов при первичной поверке (в эксплуатации) для нагрузки, выраженной в поверочных интервалах (e):
|
±0,5е (±1,0е) ±1,0е (±2,0е) |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации
|
от +15 до +35 от -20 до +40 |
|
Параметры электропитания весов:
|
от 187 до 242 от 49 до 51 |
|
Габаритные размеры платформы ГПУ, мм, не более
|
12000 1900 |
