Номер по Госреестру СИ: 52831-13
52831-13 Весы конвейерные
(BEP)
Назначение средства измерений:
Весы конвейерные ВЕР предназначены для измерения массы сыпучих материалов, проходящих по конвейерной ленте.
Внешний вид.
Весы конвейерные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 142680
ID в реестре СИ - 365080
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
ВЕР Schenck Process, ВЕР, BEP,
Производитель
Изготовитель - Фирма "Schenck Process GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 7
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 6467 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Весы конвейерные (BEP)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
52831-13 Весы конвейерные (BEP) Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
25183-08 Весы конвейерные автоматические непрерывного действия (КЛИМ) ООО "ВЕСКОМ" (РОССИЯ г.Челябинск) |
Все средства измерений ООО "ВЕСКОМ"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
20897-01 01.03.2006 |
Весы конвейерные, BW Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20897-06 01.10.2011 |
Весы конвейерные, BW Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
20897-07 01.05.2012 |
Весы конвейерные, BW Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
22890-02 01.05.2007 |
Весы вагонные, SGW, DGW Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
22890-07 01.06.2012 |
Весы вагонные, SGW, DGW Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
22890-08 01.11.2013 |
Весы вагонные, DGW Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
29741-05 01.08.2010 |
Весы вагонные, MULTIRAIL Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
29842-05 01.09.2010 |
Приборы весоизмерительные, Disobox Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32736-06 01.10.2011 |
Дозаторы автоматические весовые непрерывного действия, MULTIDOS Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32736-09 23.03.2020 |
Дозаторы автоматические весовые непрерывного действия, MULTIDOS Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32887-06 01.11.2011 |
Весы платформенные, DVC Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33304-06 01.01.2012 |
Дозаторы автоматические весовые непрерывного действия, MULTICOR Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33308-06 08.05.2018 |
Датчики весоизмерительные тензорезисторные, PWS Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
33309-06 08.05.2018 |
Датчики весоизмерительные тензорезисторные, VBB Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
33497-06 08.05.2018 |
Дозаторы автоматические весовые непрерывного действия, MechaTron Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
33648-06 01.01.2012 |
Приборы весоизмерительные, DISOMAT B plus Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33788-07 01.03.2012 |
Приборы весоизмерительные, INTECONT PLUS Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
33789-07 08.05.2018 |
Дозаторы автоматические весовые непрерывного действия, Multistream Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
34215-07 08.05.2018 |
Датчики весоизмерительные тензорезисторные, RTN SCHENCK Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
34292-07 01.04.2012 |
Приборы весоизмерительные, DISOCONT Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
34579-07 01.05.2012 |
Приборы весоизмерительные, INTECONT Opus Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
34581-07 01.05.2012 |
Приборы весоизмерительные, DISOMAT Opus Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
36280-07 01.12.2012 |
Приборы весоизмерительные, DISOMAT Tersus Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
39071-08 01.11.2013 |
Весы электронные, DCW Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
39072-08 01.11.2013 |
Весы автомобильные, DSW/DFT Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
52831-13 |
Весы конвейерные, BEP Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
53571-13 27.05.2018 |
Приборы весоизмерительные, DISOMAT Tersus, DISOMAT Opus, DISOBOX Plus, INTECONT Opus, INTECONT Tersus, DISOCONT Tersus, DISOCONT Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54160-13 11.07.2018 |
Дозаторы автоматические весовые непрерывного действия, MULTICOR Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54215-13 16.07.2018 |
Весы конвейерные, Multibelt Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54222-13 16.07.2018 |
Весы вагонные, DGW-M Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54609-13 20.08.2018 |
Весы вагонные, MULTIRAIL Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55374-13 |
Весы платформенные электронные, 31.383/001 Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55375-13 |
Весы платформенные электронные, 31.383/002 Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57010-14 08.04.2019 |
Весы вагонные, DGW Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57011-14 08.04.2019 |
Весы автомобильные, DFT Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
60710-15 |
Весы вагонные, DGW-1 Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
95466-25 |
Весы вагонные, DGW Фирма "Schenck Process GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Весы конвейерные автоматические непрерывного действия (КЛИМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Весы конвейерные автоматические непрерывного действия (КЛИМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение весов выполняется на базе микроконтроллера и жестко привязано к их электрической схеме. Программное обеспечение состоит из модулей (подпрограмм) обслуживания периферии, расчета веса и взаимодействия с пользователем.
Модуль обслуживания периферии производит опрос клавиатуры, вывод на дисплей, контролирует питание весов, опрашивает аналогоцифровой преобразователь (АЦП), управляет обменом данными по последовательному порту, хранит и загружает из энергонезависимой памяти градуировочные константы и настройки. Модуль расчета веса получает от модуля обслуживания периферии значение АЦП и значения градировочных констант и производит расчет веса, отслеживает динамику его изменения и контролирует границы допустимых значений. Модуль взаимодействия с пользователем подготавливает к выводу на дисплей в символьном виде данные, полученные им от модулей расчета веса и обслуживания периферии. Также, он обрабатывает данные о нажатых клавишах и выдает соответствующие команды модулю взвешивания, после чего производит анализ результатов выполнения этих команд и выдачу их пользователю.
Идентификация и защита метрологически значимой части встроенного программного обеспечения (ПО) весов производится с помощью отображаемого при включении весов номера версии программного обеспечения, а также электронного пароля.
Сведения об идентификационных данных программного обеспечения приведены в таблице 1
аблица 1
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Easy Serve |
V.15 |
VBW 20 600-01 2482 |
- |
СRC16 |
Номер версии ПО и электронный пароль в достаточной мере защищают метрологически значимую часть ПО весов от преднамеренных и непреднамеренных изменений и соответствуют уровню» С» в соответствии с МИ 3286-2010
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на табличку, прикрепленную на корпусе весов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений приведены в разделе 4 документа «Весы конвейерные ВЕР. Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к весам конвейерным ВЕРГОСТ 30124-94 «Весы и весовые дозаторы непрерывного действия. Общие технические требования», .
ГОСТ 8. 021-2005 « Государственная поверочная схема для средств измерения массы».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение государственных учетных операций
Заявитель
ООО «ЕФН Эко Сервис»119297 г. Москва, ул. Родниковая, д. 5, стр. 1 Тел./факс (495) 668 39 90,(495) 668 39 91 http://evneco.ru
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва» регистрационный номер № 30010-10 в Государственном реестре 117418, г. Москва, Нахимовский пр., 31
Факс: 8 (499)124 99 96
E-mail: info@rostest.ru
Весы состоят из одного грузоприемного устройства с одной роликовой опорой и одного датчика весоизмерительного тензорезисторного PWS, Госреестр СИ №33308-06, терминала INTECONT PLUS, Госреестр СИ №33788-07, производства фирмы «Schenck Process GmbH», Германия. Весы установлены в конвейерную ленту Заказчика.
Весы имеют выход в стандартном интерфейсе RS 232 на ЭВМ и печатающее устройство.
Масса сыпучего материала определяется как интегральное во времени значение произведения его линейной плотности и скорости движения конвейерной ленты.

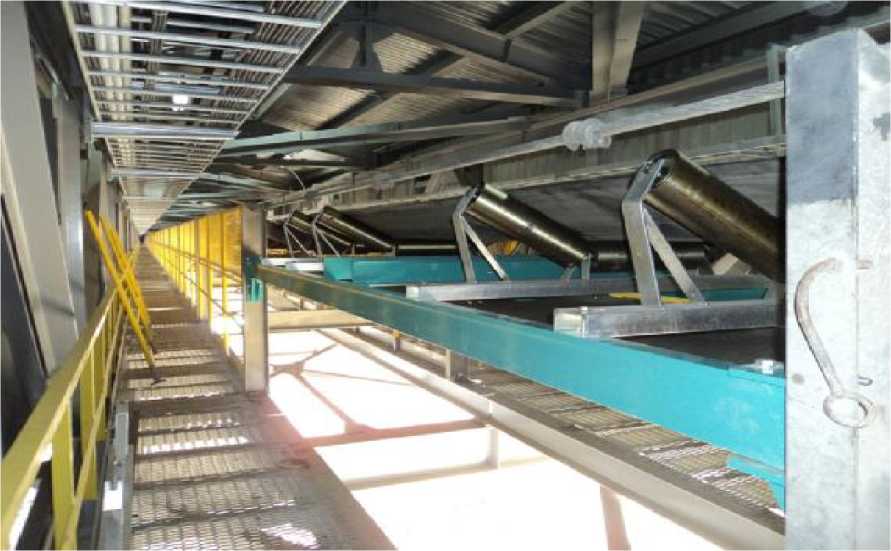

Рисунок 1. Общий вид весов конвейерных ВЕР
На передней панели прибора INCOTEN PLUS прикреплена табличка, содержащая следующую маркировку:
-
- наименование или товарный знак предприятия-изготовителя;
-
- тип весов;
-
- номер весов по системе нумерации предприятия-изготовителя;
-
- знак утверждения типа средства измерений;
-
- год изготовления.
|
1 Наименьший предел взвешивания |
0,1 % массы материала, взвешиваемого на конвейерных весах в течении 1 ч при наибольшей линейной плотности |
|
2 Пределы допускаемой погрешности, % от измеряемой массы |
±2,0 |
|
3 Количество разрядов индикации значений массы |
7 |
|
4 Дискретность, кг |
10 |
|
5 Характеристики взвешиваемого материала:
|
от2 до370 20 |
|
6 Скорость ленты конвейера, м/с |
0,1 - 3,0 |
|
7 Ширина ленты конвейера , мм |
800 |
|
8 Угол наклона конвейерной ленты, градс |
16 |
|
9 Диапазон рабочих температур, °С |
от минус10 до плюс40 |
|
10 Питание от сети переменного тока: | |
|
напряжение, В |
22 0 +10% 220-15% |
|
частота, Гц |
50±1 |
|
11 Габаритные размеры
|
800х1300х320 410х236х300 |
